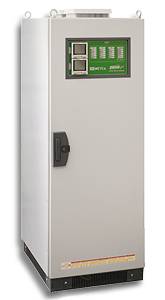

Автоматические стабилизаторы напряжения ORTEA Orion Plus (45 ... 1000 кВА)

ЗАКАЗАТЬ

Автоматические регуляторы напряжения (стабилизаторы) ORTEA,

серия Orion Plus (45 ... 1000 кВА) – производство Италия

Трехфазные, электродинамические, сервоприводные
















 Плавная регулировка, высокая точность, надежность, низкий уровень шума.

Трёхфазные стабилизаторы напряжения серии ORION PLUS, это продолжение серии ORION Y. Для улучшения возможностей стабилизаторов данной серии, на базе стабилизаторов Orion была создана новая серия стабилизаторов напряжения - ORION PLUS.


Трёхфазные стабилизаторы напряжения серии ORION PLUS выпускаются в интервале мощностей 45 кВА ... 1000 кВА. со следующими вариантами диапазона входного напряжения:±10%, ±15%, ±20%, ±25%, ±30%, -35%/+15%, а также -45%/+15%, при этом точность выходного напряжения составляет ±0,5%.


Поставляются модели серии Orion Plus, так же как и Orion Y - с независимой регулировкой по каждой фазе. Регулирование происходит на основании замеров «истинного значения напряжения» учитывая гармоники в электросети. Регулировка напряжения осуществляется независимо на каждой фазе.


Модели серии Orion Plus используются для выделенных однофазных нагрузок, не сбалансированных трехфазных нагрузок, с возможностью не сбалансированности нагрузки до 100%.


Изменение нагрузки в интервале от 0 до 100%.
Стабилизаторы с маркировкой ±15% (±20%), ±25% (±30%) и -20%/+10% (-30%/+15%) выпускаются одновременно с двумя диапазонами подключения по входу. Необходимый диапазон выбирается путем подсоединения к нужным контактам. Следует учитывать, что при выборе более широкого входного диапазона уменьшается номинальная мощность стабилизатора.
Возможные установки выходного напряжения: 380-400-415 В.

Ток нагрузки может содержать до 30% гармонических искажений без нарушения работы стабилизатора.
Нечувствительность к коэффициенту мощности нагрузки.
Не вносит сколько-нибудь заметных нелинейных искажений выходного напряжения.



В случае выхода напряжения сети за установленный диапазон входного напряжения стабилизатора, погрешность по выходу увеличивается. Например:
диапазон входного напряжения стабилизатора 176 – 264В (±20%), точность на выходе стабилизатора составит 220В±0,5%.
при уменьшении входного напряжения до 167В, выходное напряжение стабилизатора составит 220 -5%
при увеличении входного напряжения до 275 В, выходное напряжение стабилизатора составит 220 +5%

 Регулятор напряжения спроектирован таким образом, что обеспечивает высокую точность стабилизации выходного напряжения, высокую скорость реакции.
Исполнение – тороидельные, колоновидные.
Токосъемный узел регулятора напряжения – это
передовые технологии в данной области. Токосъемная каретка оснащена не щетками, а роликами, что обеспечивает по сравнению со щетками:
- долговечность
- износостойкость
- обеспечивает высокую скорость реакции стабилизатора
- точность стабилизации
т.к. не боится сколов, расщепления – регулирование происходит при малейшем отклонении сети.
- отсутствие искрения


Регулирование происходит путем измерения «действующего значения» напряжения.
Колодка для подсоединения кабеля размещается в нижней части корпуса.







Приборы

 Для каждой фазы предусмотрена сигнализация наличия напряжения сети, достижения предела регулирования напряжения и направление регулирования (повышение/понижение).


Кроме того, предусмотрены аварийные сигналы минимального и максимального напряжения, максимального выходного тока, перегрева и отключения вентиляции.

 Панель контроля стабилизаторов напряжения, серии Orion Plus, существенно отличается от панели серии Orion, где панель представлена в виде цифрового анализатора сети.

Панель установлена на дверке шкафа. Имеет два анализатора сети (по вх. и выходу), светодиоды контроля для каждой фазы и светодиоды аварийной сигнализации.

Анализаторы сети отображают фазное и линейное напряжение, активную и реактивную мощность,
cos φ, ток нагрузки и др.


Управление

Полностью цифровое управление с помощью Digital Signal Processor(DSP) – микропроцессорной платы управления, что обеспечивает быстроту, качество, надежность и точность работы. DSP считывает фазное напряжение по выходу, установленные параметры, управляет работой сервопривода, блока вентиляторов обеспечивает защиты от перегрузки и короткого замыкания в самом электродвигателе, управляет работой схемы «Мягкого пуска», корректирующей схемой, от перенапряжения на выходе, в случае отключения внешней сети. А так же контролирует состояние фаз и выдает сигнал аварии при сбое в работе.


Используя DSP, становится возможным мониторинг системы и настройка параметров стабилизатора, посредством подключения оборудования к ПК.





Защитные устройства и сигнализация:


В данной серии, как и в серии Orion Plus установлены схемы защиты от заниженного/завышенного напряжения по выходу, перегрузки и аварийным звуковым сигналом: минимальное напряжение, максимальное напряжение, перегрев, перегрузка на автотрансформаторе.
Автоматические выключатели установлены в регулирующей цепи, чтобы обеспечить защиту от перегрузки. При перегрузке автомат защиты отключает регулятор напряжения (автотрансформатор). В результате, к потребителю продолжает поступать напряжение (не стабилизированное) без прерывания. Плата управления защищена плавкими предохранителями.


Наличие корректирующей схемы, которая устанавливает выходное напряжение в крайнее минимальное значение после отключения электросети (токосъемная каретка с помощью конденсаторов большой емкости переводится в режим максимального понижения напряжения). Такое регулирование защищает от возможных неисправностей в нагрузке из-за перенапряжения, которое может возникнуть, когда нормальное электропитание будет восстановлено.



Схема защиты от заниженного/завышенного напряжения обеспечивает подачу выходного напряжения на нагрузку, в пределах, допустимых для ее безопасной работы. Схема работает автоматически как на отключение, так и на подключение нагрузки. Благодаря данной схеме обеспечивается защита, как от перенапряжения, так и от заниженного напряжения, подаваемого на нагрузку.



Если напряжение на выходе стабилизатора превышает пределы +10% или -20% от номинального выходного напряжения, срабатывает защита и происходит отключение нагрузки, с последующим автоматическим включением нагрузки в случае возврата значения выходного напряжения в допустимые пределы.



Стабилизаторы данной серии монтируются в металлическом корпусе. Просты в обслуживании и монтаже, отличаются бесшумной работай. Модели выполнены в одном корпусе с независимой регулировкой по каждой фазе.


 Общие характеристики

Номинальное входное напряжение

400 В

Номинальное выходное напряжение

400 В

Точность стабилизации выходного напряжения

± 0,5%

Частота, Гц

50/60 Гц ±5%

Допустимое изменение нагрузки, %

0 ... 100

Допустимая несбалансированность нагрузки, %

до 100

КНИ входного напряжения, %

< 0.2

Охлаждение

Естественное (принудительное от 45 °C)

Рабочая температура, °С

-15 ... +45

Температура хранения, °С

-25 ... +60

Относительная влажность(без конденсата)

95%

Перегрузочная способность, %

200% в течение 2 мин

Цвет корпуса

RAL 7035

Защита

IP 21

Установка

внутри помещения



Номинальная мощность относительно диапазона входного напряжения

±15%

±20%

±25%

±30%

-25/+15%

-35/+15%

-45/+15%

150

105

80

60

45

60

45

200

135

105

80

60

80

60

230

150

120

105

80

105

80

260

175

135

120

105

120

105

300

200

150

135

120

135

120

350

230

175

150

135

150

135

400

260

200

175

150

175

150

450

300

230

200

175

200

175

500

350

260

230

200

230

200

630

400

300

260

230

260

230

800

500

400

300

260

300

260

1000

630

500

400

300

400

300
