Источник бесперебойного питания (ИБП) ELTENA (INELT) серии Monolith U20000
Источник бесперебойного питания компании INELT серии Monolith U20000 выполнен по схеме online, с двойным преобразованием напряжения, имеет трехфазный вход и однофазный выход. Выходной коэффициент мощности 0,9, что позволяет подключать к источнику бесперебойного питания INELT Monolith U20000 оборудование общей мощностью до 18 кВт. ИБП INELT Monolith U20000 идеально подходит для защиты серверов, дата-центров, систем хранения, телекоммуникационного оборудования, медицинского измерительного и диагностического оборудования.
Конструкция Monolith U20000:
Компактную конструкцию и малый вес ИБП INELT Monolith U20000 получает благодаря тому, что не имеет встроенных батарей. На передней панели ИБП INELT серии Monolith U20000,есть жидкокристаллический дисплей, с помощью которого можно отслеживать параметры источника Monolith U20000 .
Стандартный батарейный блок BFT240-27 одинаковых габаритов с ИБП INELT Monolith U20000, может обеспечить минимальное время автономии, также ИБП INELT Monolith U20000 можно эксплуатировать с аккумуляторами большей емкости, для обеспечения длительного времени автономной работы. Аккумуляторы устанавливаются во внешних шкафах или на стеллажах. В конструкции ИБП INELT Monolith U20000 имеется встроенное зарядное устройство, которое позволяет подключать батарейный комплект емкостью до 120-150Ач. Если данной емкости не хватает для достижения требуемого времени автономии, то существует возможность подключения до 3 внешних дополнительных зарядных устройств CHG240-4, это позволяет обеспечить время автономии до 12 часов при 50% нагрузке.
Возможность параллельного включения до 4 ИБП с резервированием или наращиванием мощности. Наращивание мощности позволяет увеличить мощность системы поэтапно, по мере увеличения количества потребителей, а также дает возможность построить однофазную систему мощностью до 80 кВА без резервирования или до 60 кВА с резервированием N+1. Резервирование N+1 позволяет обеспечить высочайшую отказоустойчивость системы бесперебойного питания.

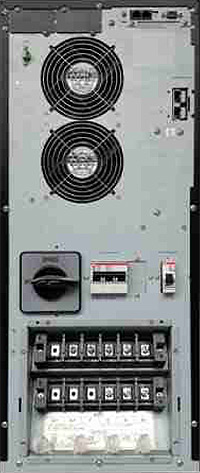

На задней панели ИБП INELT Monolith U20000 располагается порт RS-232 и 2 слота для установки WEB/SNMP-адаптера, платы релейного интерфейса и других коммуникационных аксессуаров, а также разъем для выносной кнопки аварийного отключения
Технические характеристики Monolith U20000:
Вход | |
Напряжение | 277~485 В |
Частота | 45~65 Гц |
Коэффициент мощности | 0,95 при 100% линейной нагрузке |
Выход | |
Напряжение | 200/220/230/240В |
Мощность | 20000VA/18000Вт |
Частота | ±1Гц или ±3Гц |
Крест фактор | 3:1 |
Выходной сигнал | Чистая синусоида |
Время переключения на батарею | 0 мс |
КПД (двойное преобразование) | До 90% |
Батареи | |
Количество батарей | 20 |
Тип | Свинцово-кислотные |
Номинальное напряжение батареи | 240В |
Дисплей | |
Отображение статуса на LED+LCD | Линейный режим/Резервный режим/Режим ECO/байпас/Низкий заряд батареи/Неисправность аккумулятора/перегрузка/Передача с прерыванием/Неисправности UPS |
LCD | Входное напряжение/частота входного сигнала/выходное напряжение/Выходная частота/ Нагрузка в процентах/ Напряжение батареи/ температура |
Самодиагностика | После включения питания/ проверка программного обеспечения/ 24-часовая самодиагностика |
Сигнализация | |
Звуковая и визуальная | Отказ сети/Малый заряд батареи/ Переход на байпас/ сбой системы |
Защита | |
Допустимая перегрузка | Инвертор: 105%~150% в течение 160 секунд~2 цикла перед включением байпаса |
Перегрев | Питание от сети: переход в режим байпаса/в режиме батареи: ИБП немедленно отключается |
Габариты | |
Размеры Ш*В*Г (мм) | 290*748*645 |
Вес нетто (кг) | 60 |
Окружающая среда | |
Рабочая температура | От 0 до °C |
Уровень шума | <52дБА |
Высота над уровнем моря | До 2000 м без ухудшения характеристик |
Влажность | От 0 до 90% (без конденсата) |
Интерфейс | |
Типы интерфейсов | Стандарты: RS232,EPO, 2 слота для опциональных карт |
Опциональные карты | RS485, USB, Dry contact, SNMP |
Стандарты и сертификаты | |
Безопасность | EN62040-1-1, UL1778 |
EMC | EN62040-2, EN61000-3-2, EN61000-3-3, FCC Class A |
