Conceptpower DPA 8-200 КВт

Трехфазный вход и трехфазный выход.
Уникальная система защиты электропитания на основе модульного принципа для вычислительных центров и непрерывных производственных процессов второго поколения.

Модульные ИБП с двойным преобразованием энергии (on-line) серии Conceptpower DPA производства швейцарской компании Newave, представляет собой второе новейшее поколение интеллектуальных высокоэнергетических систем бесперебойного питания. Разработаны с учетом достижения простоты наращивания мощности в течение жизненного цикла изделия и высокой эксплуатационной надежности, за счет унифицированного, модульного построения системы с исключением общей точки отказа.
Важнейшими преимуществами, достигнутыми в серии Conceptpower DPA, стали высокая плотность энергии, высокая производительность (КПД) и отсутствие снижения активной мощности на современной нагрузке (активная мощность постоянна для нагрузок с cosφ от 0,8 с индуктивной реакцией до 0,9 с емкостной реакцией).

ИБП Conceptpower DPA

ИБП Conceptpower DPA
ИБП Conceptpower DPA ИБП Conceptpower DPA ИБП Conceptpower DPA

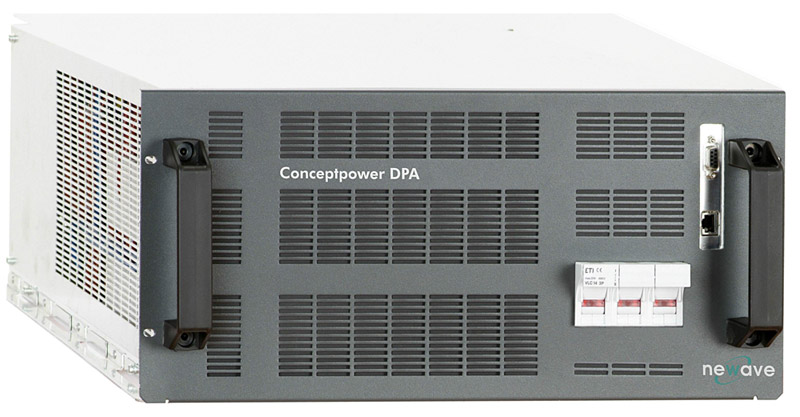

MD–модуль
MX-модуль

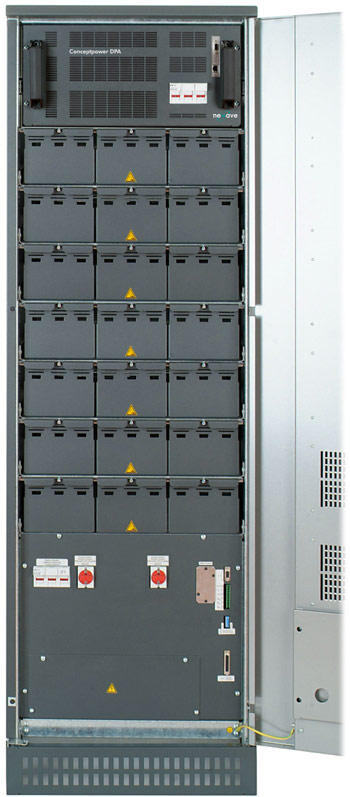

CLASSIC DPA-25
ИБП + батареи

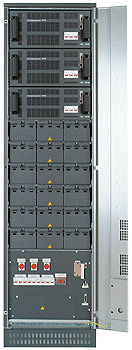

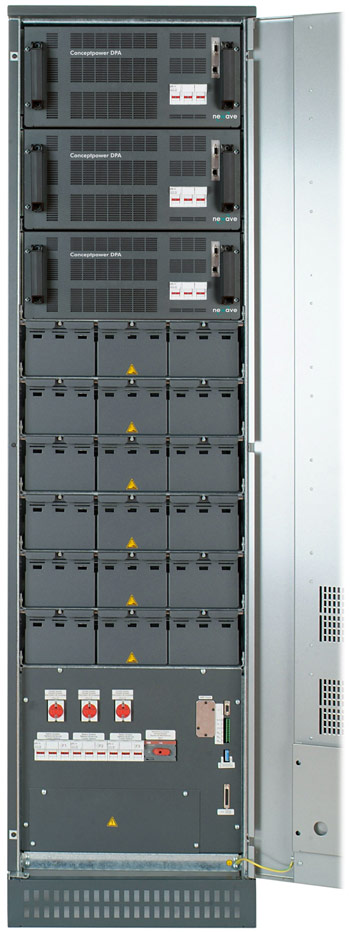

TRIPLE DPA-75
ИБП + батареи

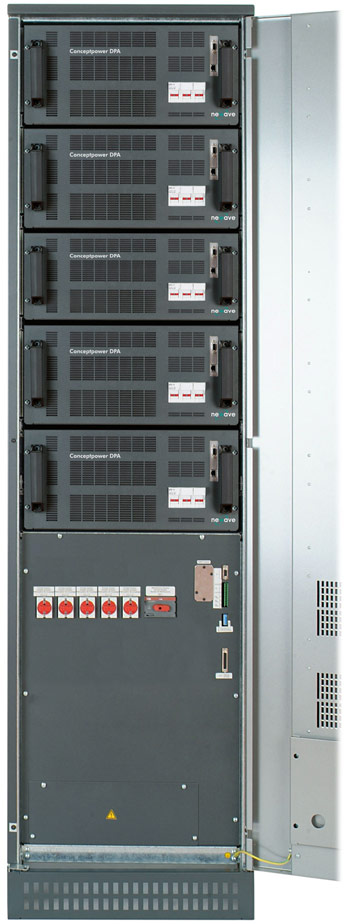

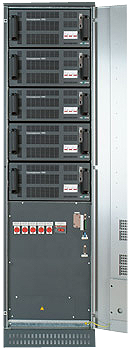

UPGRADE DPA-125
ИБП

DPA с использованием модулей безопасной замены (SSM)
Гибкость и масштабируемость, простота наращивания мощности
Низкая стоимость эксплуатации
Параллельная работа до 20 модулей (4 шкафа) — 800 кВт суммарной мощности

Особенности ИБП серии Conceptpower DPA

— Интеллектуальные, независимые модули
— Малое время восстановления системы
— Полная совместимость с нагрузкой
— Высокая удельная мощность. Небольшие габариты, вес и занимаемая площадь
— Входной коэффициент мощности 0,99;
— Коэффициент нелинейных искажений входного тока <3%
— Высокий КПД 95.5%
— Бестрансформаторная технология. Топология on-line двойного преобразования
— Параллельная работа модулей и шкафов

Опции

— Кабель для параллельной работы шкафов
— Удаленный мониторинг (ПО Newavewatch), модем/Ethernet или модем/GSM
— Температурный датчик
— Внешний батарейный шкаф

Децентрализованная (распределенная) Параллельная Архитектура спроектирована таким образом, чтобы все основные аппаратные средства модульных ИБП Newave (DPA UPScale, Conceptpower DPA) и программное обеспечение были в каждом модуле. Тем самым устраняются общие части, которые являются потенциальными едиными точками отказа в Централизованной Параллельной Архитектуре (CPA).
Модульные ИБП Newave состоят из автономных силовых модулей (отдельных ИБП), каждый из которых включает раздельные: панель управления, центральный процессор DPA, силовой модуль (выпрямитель, инвертор), статический байпас. Аккумуляторная батарея может быть как общая, так и раздельная для каждого модуля.

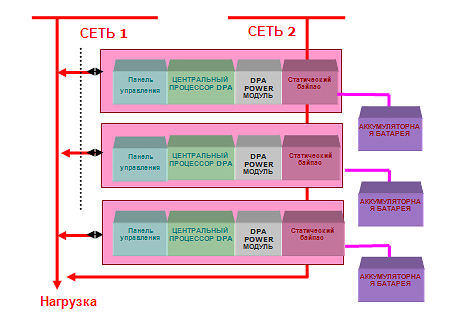

Структурная схема модульного ИБП Newave построенного на основе DPA показана на двух рисунках ниже:

Технические характеристики серии ИБП Conceptpower DPA

Conceptpower DPA
MD - Шкафы
CLASSIC DPA-25
ИБП + батареи
TRIPLE DPA-75
ИБП + батареи
UPGRADE DPA-125
ИБП
CBAT DPA-120
шкаф батарей
Максимальная конфигурация MD модулей и наличие батарей 1 модуль
200х7 А∙ч батарей
1, 2, 3 модуля
180х7 А∙ч батарей
1, 2, 3, 4, 5 модулей Только батареи
120х26 А∙ч
Вых. мощность (возможные конфигурации), кВА/кВт 10/8, 15/12,
20/16, 25/20
10/8, 15/12,
20/16, 25/20
50/40, 75/60,
100/80, 125/100
Габариты, ШхВхГ, мм 550 х 1650 х 780 550 х 1975 х 780 550 х 1975 х 780 730 х 1975 х 800
Максимальный вес с модулями
и без батарей, кг
215 323 346 290
(без батарей)

Conceptpower DPA
MX - Шкафы
CLASSIC DPA-50
ИБП + батареи
TRIPLE DPA-150
ИБП + батареи
UPGRADE DPA-250
ИБП
CBAT DPA-200
шкаф батарей
Максимальная конфигурация MX модулей и наличие батарей 1 модуль
280х7 А∙ч батарей
1, 2, 3 модуля
240х7 А∙ч батарей
1, 2, 3, 4, 5 модулей Только батареи
200х26 А∙ч
Вых. мощность (возможные конфигурации), кВА/кВт 30/24, 40/32,
50/40
90/72, 120/96,
150/120
150/120, 200/160,
250/200
Габариты, ШхВхГ, мм 730 х 1650 х 800 730 х 1975 х 800 730 х 1975 х 800 1200 х 1975 х 800
Максимальный вес с модулями
и без батарей, кг
318 407 485 410
(без батарей)



Conceptpower DPA
MD – модули, MX - модули
MD – модуль MX – модуль
DPA 10 DPA 15 DPA 20 DPA 25 DPA 30 DPA 40 DPA 50
Вых. мощность, кВА/кВт 10/8 15/12 20/16 25/20 30/24 40/32 45/40
(50/40)
Топология On-line, двойное преобразование, VFI-SS-111
КПД, %, при нагрузке
100/75/50/25%
96 / 95,5 / 95 / 94
КПД, %, в эконом. режиме 98
Вход
Входное напряжение, В 3x380/220 В или 3x400/230 В или 3x415/240 В
Диапазон входного напряжения, % Нагрузка <100% (-23%,+15%),
<80% (-30%,+15%), <60% (-40%,+15%)
Входная частота, Гц 35–70 Гц
Входной коэф. мощности 0,99
Входной КНИ тока (THDI), % < 3%
Выход
Выходное напряжение, В 3x380/220 В или 3x400/230 В или 3x415/240 В
Нестабильность вых. напряжения, %, не более ± 1% (линейная нагрузка);
± 4% (динамическая нагрузка сброс, наброс 0-100%, 100-0%)
КНИ выходного напряжения, % < 1,5% (линейная нагрузка);
< 2% (нелинейная нагрузка)
Выходная частота, Гц 50/60 Гц
Нестабильность вых. частоты, %(Hz) ± 0,1% (собственная частота, кварцевый генератор);
± 4% (синхронизация с сетью)
Крест-фактор 3:1
Перегрузочная способность, % 125% / 10 мин., 150% / 60 сек
Коммуникация
Коммуникационные интерфейсы ЖК-дисплей, 2 х RS-232, USB, 2 х Порт — открытый коллектор (сухие контакты)
Коммуникационные интерфейсы, опционно ± 1% (линейная нагрузка);
SNMP Плата/адаптер, модем/Ethernet или модем/GSM
Окружающая среда
Окружающая рабочая температура, °С 0…+40 °С
для батарей рекомендуется +20…+25 °С
Температура хранения, °С -25…+70 °С
Рабочая высота над уровнем моря, м до 1000 без снижения мощности, 3000 максимум
Стандарты
Исполнение корпуса IP 20
Безопасность IEC/EN 62040-1-1; IEC/EN 60950-1
ЭМС IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4
Габариты и вес
Максимальный вес, кг 28,5 31 33 35 44 53 56
Габариты, ШхВхГ, мм 483 х 225 х 700 663 х 225 х 720
Габариты и вес
Максимальный зарядный ток, А 6 А (10 А — опция) 10 А (15 А — опция)
Число батарей 12 В подключаемых к модулю, шт (последовательно) 30–50 30–50 30–50 40–50 40–50 40–50 40–50
Conceptpower DPA
MD – модули, MX - модули
DPA 10 DPA 15 DPA 20 DPA 25 DPA 30 DPA 40 DPA 50
MD – модуль MX – модуль
