DPA UPScale RI 10-40 кВт

Трехфазный вход и трехфазный выход.
Уникальная система защиты электропитания на основе модульного принципа для вычислительных центров и непрерывных производственных процессов.

Модульные ИБП с двойным преобразованием энергии (on-line) серии DPA UPScale, производства швейцарской компании Newave, главным образом предназначены для непрерывной и надежной защиты современных компьютерных систем от проблем, возникающих в электросетях. Конструктивно DPA UPScale выполнена в двух вариантах — стандартном (ST) и для размещения в 19′ rack стойку (RI) с помощью блочного каркаса (Subraсk).
Серия DPA UPScale уникальна по своим решениям. Построена на основе распределенной параллельной архитектуры (Distributed Parallel Arhiteture DPA), обеспечивающей наивысшую отказоустойчивость, непревзойденную гибкость и гарантирует минимальные эксплуатационные расходы.

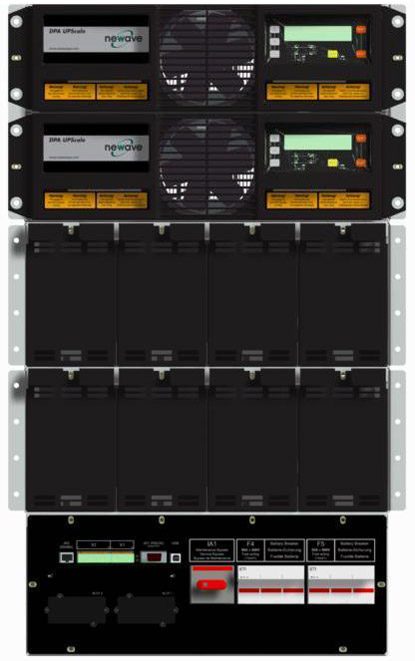

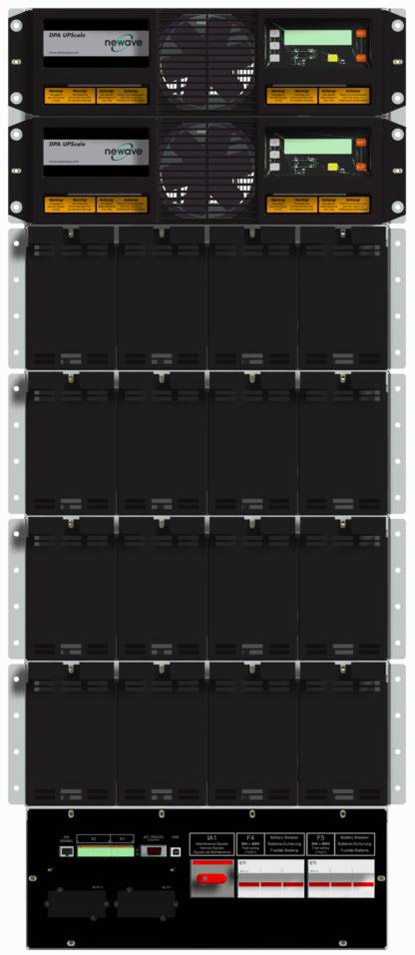

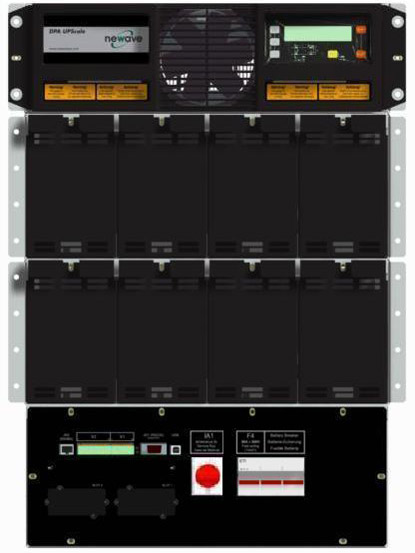

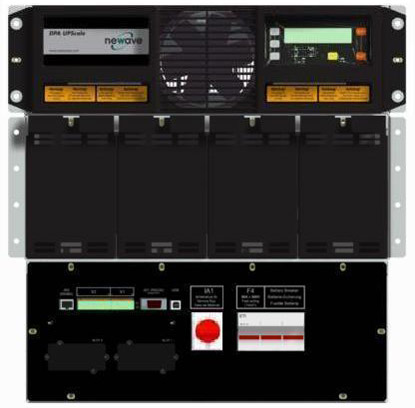

ИБП DPA UPScale RI ИБП DPA UPScale RI ИБП DPA UPScale RI ИБП DPA UPScale RI
ИБП UPScale RI 11 ИБП UPScale RI 12 ИБП UPScale RI 22 ИБП UPScale RI 24

DPA с использованием модулей безопасной замены (SSM)
Гибкость и масштабируемость, простота наращивания мощности
Низкая стоимость эксплуатации

Особенности ИБП серии DPA UPScale RI

— Интеллектуальные, независимые модули
— Модули малого веса (10 кВт = 18,6 кг; 20 кВт = 21,5 кг)
— Полная совместимость с любой нагрузкой
— Высокая удельная мощность. Небольшие габариты, вес и занимаемая площадь
— Входной коэффициент мощности 0,99
— Коэффициент нелинейных искажений входного тока <3%
— Высокий КПД 95,5%
— Бестрансформаторная технология. Топология on-line двойного преобразования
— Единичный коэффициент выходной мощности (кВт=кВА)

Опции

— Защита от обратного напряжения
— Удаленный мониторинг (ПО Newavewatch), модем/Ethernet или модем/GSM
— Температурный датчик
— Внешний батарейный кабинет

Технические характеристики серии ИБП DPA UPScale RI

Блочный каркас DPA UPScale RI UPScale RI 11 UPScale RI 12 UPScale RI 22 UPScale RI 24
Максимальная конфигурация модулей и батарей в стойке 1 модуль (10 или 20 кВт)
1 линейка по 40х7 А∙ч
1 модуль (10 или 20 кВт)
2 линейки по 40х7 А∙ч
2 модуля (10 или 20 кВт)
2 линейки по 40х7 А∙ч
2 модуля (10 или 20 кВт)
4 линейки по 40х7 А∙ч
Вых. мощность (возможные конфигурации), кВА/кВт 10, 20 10, 20 10, 20, 40 10, 20, 40
Габариты, (ШхВхГ), мм 488 х 487 х 735
(11U)
488 х 665 х 735
(15U)
488 х 798 х 735
(18U)
488 х 1153 х 735
(26U)
Максимальный вес без модулей
и батарей, кг
40 56 66 93
Максимальный вес с модулями
и без батарей, кг
62 78 110 137

Модуль UPScale RI UPScale М10 UPScale М20
Вых. мощность, кВА/кВт 10 20
Уровень акустического шума 100/50% нагр. дБА/1м, не более 55 / 49 57 / 49
Топология On-line, двойное преобразование, VFI-SS-111,
со статическим байпасом
КПД, %, при нагрузке
100/75/50/25%
95,5 / 95,5 / 95 / 94,5
КПД, %, в экономичном режиме при нагрузке 100% 98
Вход
Входное напряжение, В 3x380/220 В или 3x400/230 В или 3x415/240 В
Диапазон входного напряжения, % Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%)
Входная частота, Гц 35–70 Гц
Входной коэф. мощности 0,99
Входной коэф. нелинейных искажений THDI, % < 3%
Пусковой ток Мягкий пуск
Выход
Выходное напряжение, В 3x380/220 В или 3x400/230 В или 3x415/240 В
Нестабильность вых. напряжения, %, не более ± 1% (линейная нагрузка);
± 4% (динамическая нагрузка сброс, наброс 0-100%, 100-0%)
КНИ выходного напряжения, % < 1,5% (линейная нагрузка);
< 3% (нелинейная нагрузка)
Выходная частота, Гц 50/60 Гц
Нестабильность вых. частоты,
% (Hz)
± 0,1% (собственная частота, кварцевый генератор);
± 4% (синхронизация с сетью)
Крест-фактор 3:1
Перегрузочная способность, % 125% / 10 мин., 150% / 60 сек
Коммуникация
Коммуникационные интерфейсы ЖК-дисплей, RS-232, USB, Порт — открытый коллектор (сухие контакты)
Коммуникационные интерфейсы, опционно RS485, SNMP Плата/адаптер, модем/Ethernet или модем/GSM
Окружающая среда
Окружающая рабочая температура, °С 0…+40 °С
для батарей рекомендуется +20…+25 °С
Температура хранения, °С -25…+70 °С
Рабочая высота над уровнем моря, м до 1000 без снижения мощности, 3000 максимум
Стандарты
Исполнение корпуса IP 20
Безопасность IEC/EN 62040-1-1; IEC/EN 60950-1
ЭМС IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4
Габариты и вес
Габариты, (ШхВхГ), мм 488 х 132 х 540
Максимальный вес без батарей, кг 18,6 21,5
Аккумуляторная батарея
Максимальный зарядный ток, А 4 А
Число батарей 12 В, подключаемых к модулю,
шт (последовательно)
34–50
(20–34 при сниженной вых. мощности)
48–50
(30–48 при сниженной вых. мощности)
