DPA UPScale ST 10кВт - 120 кВт

Выходная мощность ИБП от 10 кВт до 120 кВт.

Трехфазный вход и трехфазный выход.
Уникальная система защиты электропитания на основе модульного принципа для вычислительных центров и непрерывных производственных процессов.

Модульные ИБП с двойным преобразованием энергии (on-line) серии DPA UPScale, производства швейцарской компании Newave, главным образом предназначены для непрерывной и надежной защиты современных компьютерных систем от проблем, возникающих в электросетях. Конструктивно DPA UPScale выполнена в двух вариантах — стандартном (ST) и для размещения в 19′ rack стойку (RI) с помощью блочного каркаса (Subraсk).
Серия DPA UPScale уникальна по своим решениям. Построена на основе распределенной параллельной архитектуры (Distributed Parallel Arhiteture DPA), обеспечивающей наивысшую отказоустойчивость, непревзойденную гибкость и гарантирует минимальные эксплуатационные расходы.

ИБП DPA UPScale ST ИБП DPA UPScale ST ИБП DPA UPScale ST ИБП DPA UPScale ST

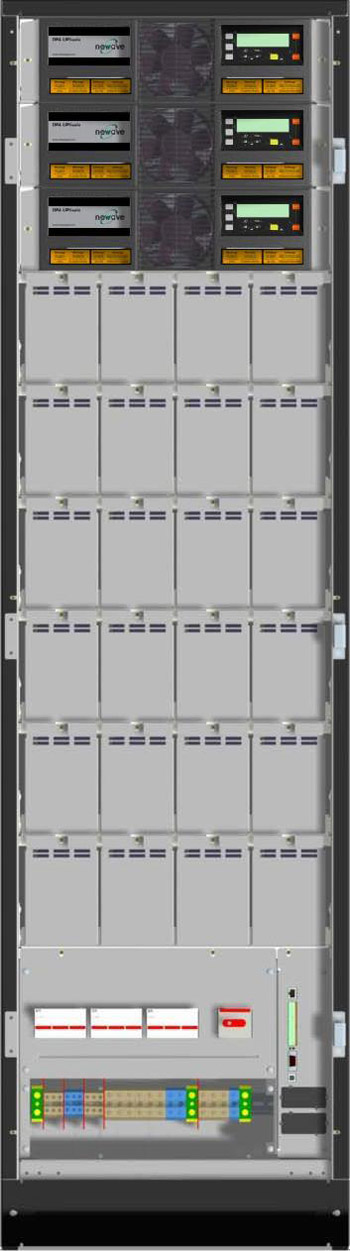

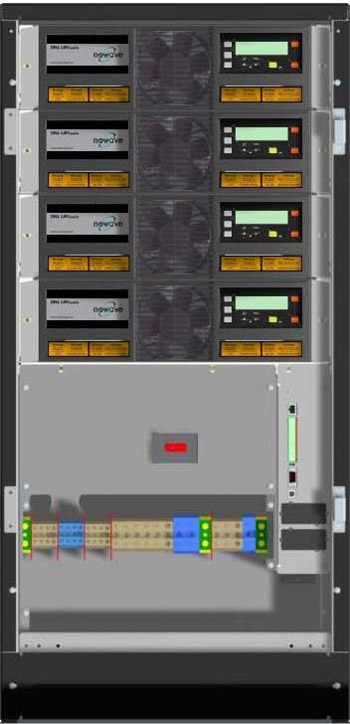

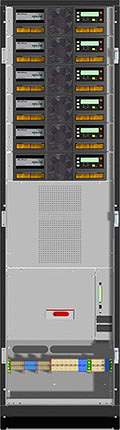

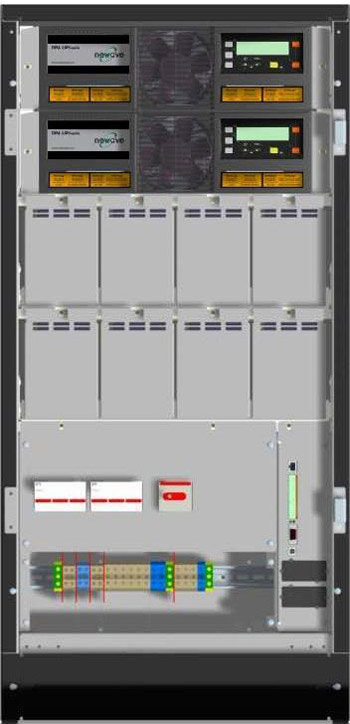

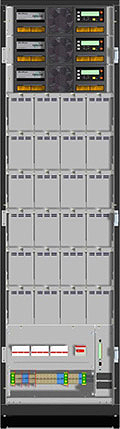

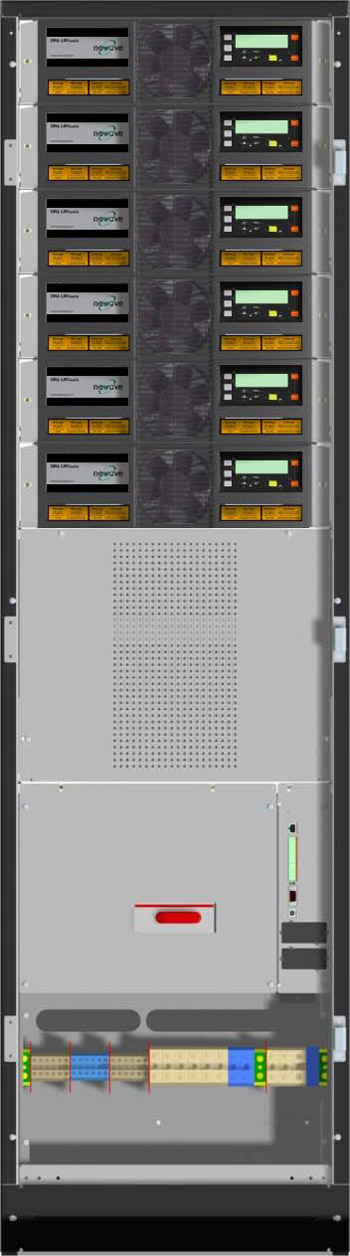

ИБП UPScale ST 40 ИБП UPScale ST 60 ИБП UPScale ST 80 ИБП UPScale ST 120

DPA с использованием модулей безопасной замены (SSM)
Гибкость и масштабируемость, простота наращивания мощности
Низкая стоимость эксплуатации

Особенности ИБП серии DPA UPScale ST

— Интеллектуальные, независимые модули
— Модули малого веса (10 кВт = 18,6 кг; 20 кВт = 21,5 кг)
— Полная совместимость с любой нагрузкой
— Высокая удельная мощность. Небольшие габариты, вес и занимаемая площадь
— Входной коэффициент мощности 0,99
— Коэффициент нелинейных искажений входного тока <3%
— Высокий КПД 95,5%
— Бестрансформаторная технология. Топология on-line двойного преобразования
— Единичный коэффициент выходной мощности (кВт=кВА)

Опции

— Защита от обратного напряжения
— Удаленный мониторинг (ПО Newavewatch), модем/Ethernet или модем/GSM
— Температурный датчик
— Внешний батарейный кабинет

Технические характеристики серии ИБП DPA UPScale ST

Стойка DPA UPScale ST UPScale ST 40 UPScale ST 60 UPScale ST 80 UPScale ST 120
Максимальная конфигурация модулей и батарей в стойке 2 модуля (10 или 20 кВт)
2 линейки по 40х7 А∙ч
3 модуля (10 или 20 кВт)
6 линеек по 40х7 А∙ч
4 модуля (10 или 20кВт)
Внешний батарейный кабинет
6 модулей (10 или 20кВт)
Внешний батарейный кабинет
Вых. мощность (возможные конфигурации), кВА/кВт 10, 20, 40 10, 20, 30, 40, 60 10, 20, 30, 40, 60, 80 10, 20, 30, 40, 60, 80, 100, 120
Габариты, (ШхВхГ), мм 550 х 1135 х 770 550 х 1975 х 770 550 х 1135 х 770 550 х 1975 х 770
Максимальный вес без модулей
и батарей, кг
92 173 82 133
Максимальный вес с модулями
и без батарей, кг
136 238 169 263

Модуль UPScale ST UPScale М10 UPScale М20
Вых. мощность, кВА/кВт 10 20
Уровень акустического шума 100/50% нагр. дБА/1м, не более 55 / 49 57 / 49
Топология On-line, двойное преобразование, VFI-SS-111,
со статическим байпасом
КПД, %, при нагрузке
100/75/50/25%
95,5 / 95,5 / 95 / 94,5
КПД, %, в экономичном режиме при нагрузке 100% 98
Вход
Входное напряжение, В 3x380/220 В или 3x400/230 В или 3x415/240 В
Диапазон входного напряжения, % Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%)
Входная частота, Гц 35–70 Гц
Входной коэф. мощности 0,99
Входной коэф. нелинейных искажений THDI, % < 3%
Пусковой ток Мягкий пуск
Выход
Выходное напряжение, В 3x380/220 В или 3x400/230 В или 3x415/240 В
Нестабильность вых. напряжения, %, не более ± 1% (линейная нагрузка);
± 4% (динамическая нагрузка сброс, наброс 0-100%, 100-0%)
КНИ выходного напряжения, % < 1,5% (линейная нагрузка);
< 3% (нелинейная нагрузка)
Выходная частота, Гц 50/60 Гц
Нестабильность вых. частоты,
% (Hz)
± 0,1% (собственная частота, кварцевый генератор);
± 4% (синхронизация с сетью)
Крест-фактор 3:1
Перегрузочная способность, % 125% / 10 мин., 150% / 60 сек
Коммуникация
Коммуникационные интерфейсы ЖК-дисплей, RS-232, USB, Порт — открытый коллектор (сухие контакты)
Коммуникационные интерфейсы, опционно RS485, SNMP Плата/адаптер, модем/Ethernet или модем/GSM
Окружающая среда
Окружающая рабочая температура, °С 0…+40 °С
для батарей рекомендуется +20…+25 °С
Температура хранения, °С -25…+70 °С
Рабочая высота над уровнем моря, м до 1000 без снижения мощности, 3000 максимум
Стандарты
Исполнение корпуса IP 20
Безопасность IEC/EN 62040-1-1; IEC/EN 60950-1
ЭМС IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4
Габариты и вес
Габариты, (ШхВхГ), мм 488 х 132 х 540
Максимальный вес без батарей, кг 18,6 21,5
Аккумуляторная батарея
Максимальный зарядный ток, А 4 А
Число батарей 12 В, подключаемых к модулю,
шт (последовательно)
34–50
(20–34 при сниженной вых. мощности)
48–50
(30–48 при сниженной вых. мощности)
