Стабилизаторы Volter трехфазные (12-200 кВт)

Стабилизаторы напряжения трехфазные мощностью от 12 до 200 кВт предназначены для автоматического поддержания на стабильном уровне фазного напряжения 220 (230) В в трехфазной сети с линейным напряжением 380 (400) В переменного тока частотой 50 Гц.Трехфазные стабилизаторы напряжения Volter (СНПТТ) построены на основе трех однофазных функционально законченных стабилизаторов СНПТО, соединенных по схеме «звезда» с обязательной входной нейтралью.





Преимущества такой схемы подключения:

  • допускается большой перекос фаз на входе (по фазам от 130 до 270 В), каждый блок работает независимо от остальных и контролирует свою фазу;
  • не боится несимметричной нагрузки на выходе (по фазам  от холостого хода до максимальной нагрузки);
  • удобство монтажа и транспортировки трех однофазных блоков (вес трехфазного стабилизатора составляет 100- 400 кг);
  • при выходе из строя одного блока не нужно разбирать всю схему, достаточно отправить на ремонт только его, а две другие фазы будут защищены и стабилизированы;
  • можно собирать схему из однофазных стабилизаторов различной мощности по фазам в зависимости от нагрузки;
  • при необходимости контроля пропадания фаз устанавливается отдельный блок.

Трехфазные стабилизаторы применяются для электоропитания промышленного, офисного, бытового оборудования, а так же для сельского хозяйства, торговли. В зависимости от того, какую часть электросети объекта нужно запитать стабилизированным напряжением, рекомендуются как однофазные, так и трехфазные стабилизаторы или их комбинации. Не обязательно всегда выбирать один однофазный или трехфазный стабилизатор. В некоторых случаях можно использовать несколько, различных по мощности и по точности стабилизации однофазных или трехфазных стабилизаторов напряжения.

Примеры построения трехфазных стабилизаторов напряжения Volter (СНПТТ):

Стабилизатор напряжения трехфазный СНПТТ-12 = (3 х СНПТО 4)

Стабилизатор напряжения трехфазный СНПТТ-16,5 = (3 х СНПТО 5,5)

Стабилизатор напряжения трехфазный СНПТТ-21 = (3 х СНПТО 7)

Стабилизатор напряжения трехфазный СНПТТ-27 = (3 х СНПТО 9)

Стабилизатор напряжения трехфазный СНПТТ-33 = (3 х СНПТО 11)

Стабилизатор напряжения трехфазный СНПТТ-42 = (3 х СНПТО 14)

Стабилизатор напряжения трехфазный СНПТТ-54 = (3 х СНПТО 18)

Стабилизатор напряжения трехфазный СНПТТ-66 = (3 х СНПТО 22)

Стабилизатор напряжения трехфазный СНПТТ-81 = (3 х СНПТО 27)

Стабилизаторы напряжения трехфазные СНПТТ-100, 150, 200

Стабилизатор напряжения трехфазный выполнен в виде четырех блоков - три блока фазной стабилизации и блок коммутации. Каждый блок размещен в металлическом корпусе прямоугольной формы, который позволяет эксплуатировать его как в настенном, так и в напольном варианте. Все функциональные узлы стабилизатора расположены на шасси, которое закрыто лицевой частью корпуса и днищем.
На лицевой панели фазного блока стабилизатора расположены светодиодные индикаторы, показывающие уровень входного напряжения в режиме стабилизации и амперметр, измеряющий входной ток фазы. На лицевой панели блока коммутации находится автоматический выключатель и вольтметры, показывающие входное и выходное напряжения, а также два переключателя вольтметров, позволяющих поочередно измерять фазные и линейные напряжения, как на входе, так и на выходе.
Каждый блок стабилизации фазного напряжения вольтодобавочного типа состоит из автотрансформатора с семью выводами, силовых симисторных ключей и контроллера напряжения. В процессе работы контроллер отслеживает изменение входного фазного напряжения и в соответствии с результатами измерения переключает силовые ключи, поддерживая стабильным магнитный поток автотрансформатора и стабильное выходное напряжение стабилизатора.

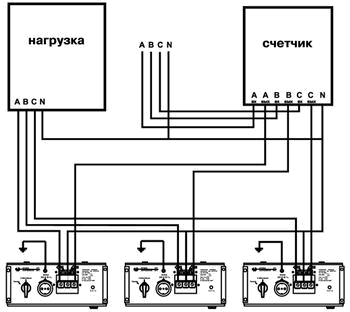

К трехфазной сети стабилизатор подключается через блок коммутации. Подключение выполняется по схеме “звезда” с обязательным нулевым проводом.





N п/п
Наименование параметра
СНПТТ-100 у
СНПТТ-100пт
СНПТТ-100птc
СНПТТ-150у
СНПТТ-200у
1
Диапазон входных напряжений, В





а) фазных
150-260
140-250
180-255
150-260
150-260
б) линейных
260-450
242-432
310-440
260-450
260-450
2
Выходная мощность, кВт не более





а) максимальная





   однофазная
35 на фазу
35 на фазу
35 на фазу
55 на фазу
70 на фазу
   трехфазная
105
105
105
165
210
б) при нижнем значении входного напряжения





   однофазная (150 В)
24
22,4
28,8
37,5
48
   трехфазная (260 В)
72
67,2
86,4
112,5
144
3
Номинальное выходное напряжение, В





а) фазное
220
220
220
220
220
б) линейное
380
380
380
380
380
4
Отклонение выходного напряжения от номинального, %, не более
+5-7,5
+2,5-3,5
+1,5-2,5
+5-7,5
+5-7,5
5
Число ступеней автоматического регулирования
7
16
16
7
7
6
Защитное отключение при повышении входного напряжения более, В





а) фазных
270
260
275
270
270
б) линейных
470
450
475
470
470
7
Ток срабатывания автоматического выключателя, А
160
160
160
250
320
8
Габариты, мм (высота-ширина-глубина)
1200 - (4х460) - 260
1500 - (4х560) - 250
9
Масса, кг, не менее





а) общая
400
400
400
550
650
б) блока фазной стабилизации
115
115
115
160
190
с) блока коммутации
55
55
55
70
70
