Трансформаторы медицинские и промышленные разделительные
Разделительный трансформатор (трансформатор медицинский разделительный) – трансформатор, первичная обмотка которого отделена от вторичных обмоток с помощью двойной или усиленной изоляции, или между обмотками имеется заземленный металлический защитный экран. Разделительные трансформаторы применяются там, где необходима гальваническая развязка первичной и вторичной (нагрузка) цепей, а также изоляция подключаемого оборудования от контура заземления. Электрооборудование рекомендуется подключать в сеть, для повышения электробезопасности, через разделительный трансформатор. Это помогает существенно снизить вероятность поражения человека электрическим током. Разделительный трансформатор похож на металлический ящик, пульт управления которого выведен на переднюю панель.
Разделительный понижающий трансформатор, область применения:
- железнодорожный транспорт;
- мобильные комплексы при питании от стационарных сетей;
- химическая промышленность;
- горнодобывающая промышленность;
- питание вычислительных комплексов в условиях тяжелой электромагнитной обстановки;
- локальная защита технологического оборудования и систем управления.

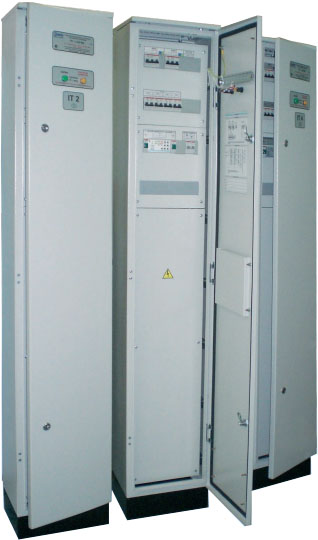

Разделительные трансформаторы серии ТРТ-ХХХХХМ представляют собой законченную конструкцию с трансформаторами, автоматами по входу, системой контроля изоляции, контролем температуры трансформатора и тока нагрузки.
Разделительный медицинский трансформатор имеет выход для подключения поста дистанционного контроля «ПДК-02», который обеспечивает:
- индикацию состояния сопротивления изоляции: «НОРМА» - при R>50 кОм, «ПРОБОЙ» - при R<50 кОм;
- индикацию превышения допустимой температуры трансформатора;
- индикацию превышения допустимого тока нагрузки;
- возможность дистанционного тестирования системы контроля изоляции;
- звуковую сигнализацию при выходе любого из контролируемых параметров за пределы нормы;
- при исполнении IP 54 - возможность обработки санитарными антисептическими растворами;
- напряжение питания и индикации не более 24 В.
Разделительный трансформатор выполняется с экранирующей обмоткой и устройством снижения пускового тока.
Перегрузочная способность составляет 15% в течении часа.
Наиболее востребованные модели разделительных трансформаторов, которые вы можете купить, оформив заказ, являются: ТРТ- 9000М-380 (220), ТРТ-3000М-380 (220), ТРТ-6000М-380 (220), ТРО-600М IP54, ТРО-5000М IP54, ТРО-7000М IP54.
Компания «Полигон» представляет разделительные трансформаторы разных видов: однофазные разделительные трансформаторы (220 220) и трехфазные разделительные трансформаторы (380 380).
Технические характеристики разделительных трансформаторов:
UВХ – 380 / 220В, 50 Гц. UВЫХ – 380 / 220В +/-3%, 50 Гц (UВЫХ – 220 / 127В +/-3%, 50 Гц)
Степень защиты IP 20.
Модель А |
Р НОМ, ВА |
I НОМ, А |
Масса, кг |
Габаритные размеры, мм |
ТРТ-9 000 М-380 (220) |
9000 |
13,6 (23,5) |
120 |
600х1300х400 напольный |
ТРТ-10 000 М-380 (220) |
10000 |
15,0 (26,0) |
120 |
|
ТРТ-12 000 М-380 (220) |
12000 |
18,0 (31,5) |
150 |
|
ТРТ-15 000 М-380 (220) |
15000 |
22,5 (39,0) |
170 |
|
ТРТ-20 000 М-380 (220) |
20000 |
30,0 (52,0) |
220 |
|
ТРТ-24 000 М-380 (220) |
24000 |
36,0 (63,0) |
250 |
|
ТРТ-25 000 М-380 (220) |
25000 |
38,0 (65,5) |
260 |
|
ТРТ-30 000 М-380 (220) |
30000 |
45,5 (78,5) |
300 |
|
ТРТ-33 000 М-380 (220) |
33000 |
50,0 (86,5) |
310 |
800х1300х600 напольный |
ТРТ-35 000 М-380 (220) |
35000 |
53,0 (91,5) |
390 |
|
ТРТ-40 000 М-380 (220) |
40000 |
60,0 (105,0) |
400 |
|
ТРТ-50 000 М-380 (220) |
50000 |
75,5 (131,0) |
460 |
|
ТРТ-63 000 М-380 (220) |
63000 |
95,5 (165,0) |
510 |
UВХ – 380 / 220В, 50 Гц. UВЫХ – 380 / 220В +/-3%, 50 Гц (UВЫХ – 220 / 127В +/-3%, 50 Гц)
Степень защиты IP 54.
Модель А |
Р НОМ, ВА |
I НОМ, А |
Масса, кг |
Габаритные размеры, мм |
ТРТ-3000 М-380 (220) |
3600 |
6 |
60 |
330х1900х310 напольный с цоколем |
ТРТ-6000 М-380 (220) |
6600 |
10 |
100 |
|
ТРТ-9000 М-380 (220) |
8600 |
13 |
145 |
550х1900х310 напольный с цоколем |
ТРТ-10000 М-380 (220) |
10500 |
16 |
145 |
|
ТРТ-12 000 М-380 (220) |
13200 |
20 |
195 |
|
ТРТ-15 000 М-380 (220) |
16500 |
25 |
220 |
|
ТРТ-20 000 М-380 (220) |
20000 |
32 |
270 |
600х1800х400 напольный |
ТРТ-24 000 М-380 (220) |
24000 |
40 |
300 |
|
ТРТ-25 000 М-380 (220) |
25000 |
40 |
310 |
|
ТРТ-30 000 М-380 (220) |
30000 |
50 |
350 |
|
ТРТ-33 000 М-380 (220) |
33000 |
50 |
360 |
|
ТРТ-35 000 М-380 (220) |
35000 |
55 |
450 |
|
ТРТ-40 000 М-380 (220) |
40000 |
63 |
450 |
800х1800х600 напольный |
ТРТ-50 000 М-380 (220) |
50000 |
80 |
500 |
|
ТРТ-63 000 М-380 (220) |
63000 |
100 |
550 |
U ВХ – 220В, 50 Гц. U ВЫХ – 220В +/- 2,5%, 50 Гц.
Степень защиты IP 54
Модель А |
Р НОМ, ВА |
I НОМ, А |
Масса, кг |
Габаритные размеры, мм |
ТРО-600М IP54 |
660 |
3 |
16 |
380х800х215 настенный |
ТРО-1000М IP55 |
1200 |
6 |
29 |
|
ТРО-2000М IP56 |
2200 |
10 |
45 |
|
ТРО-3000М IP57 |
3500 |
16 |
60 |
330х1900х310 напольный с цоколем |
ТРО-4000М IP58 |
4400 |
20 |
76 |
|
ТРО-5000М IP59 |
5500 |
25 |
100 |
|
ТРО-7000М IP60 |
7000 |
32 |
112 |
|
ТРО-9000М IP61 |
8800 |
40 |
128 |
|
ТРО-10000М IP62 |
10500 |
50 |
136 |
Купить разделительные трансформаторы Вы можете у нас . Специалисты Компании АЛАС предоставят вам квалифицированную помощь не только в подборе оборудования, но и в его установке и монтаже.
