Параллельное подключение ИБП: зачем нужно и когда востребовано на практике

Зачем подключают ИБП параллельно? Основных причин три:

• увеличение мощности
• повышение надежности (резервирование)
• обеспечение масштабируемости

1. Увеличение мощности (N+0)

• Суть. Когда мощность нагрузки (например, крупного дата-центра или промышленного оборудования) превышает мощность одного ИБП, несколько модулей объединяют параллельно. Их выходные мощности складываются.
• Как работает. Специальная логика управления (часто через шину обмена данными) синхронизирует выходные напряжения и частоты всех ИБП, заставляя их работать как один большой источник.
• Аналогия. Представьте, что вам нужно сдвинуть тяжелый груз. Одному не под силу, но несколько человек, толкая синхронно, смогут это сделать.

2. Повышение надежности и резервирование (N+X)

Это самая важная и распространенная причина в критически важных системах.

• Суть. Создается система, где мощность нагрузки покрывается не всеми ИБП, а только их частью. Оставшиеся модули находятся "в резерве".
• Как работает. Допустим, у вас есть нагрузка 80 кВт. Вы можете установить 4 ИБП по 40 кВт каждый (итого 160 кВт). Это конфигурация N+2, где:
• N = 2 (два модуля по 40 кВт необходимы для питания нагрузки 80 кВт).
• +2 = два дополнительных резервных модуля.
• Что это дает. Если один или даже два ИБП выйдут из строя (из-за поломки, перегрузки, перегрева) или будут выведены на плановое обслуживание, оставшиеся модули без проблем покроют нагрузку. Система продолжит работать без перерыва.
• Аналогия. Самолет с несколькими двигателями. Он может продолжать полет даже при отказе одного или двух двигателей, что критически важно для безопасности.

3. Масштабируемость

• Суть. Позволяет наращивать систему электропитания по мере роста нагрузки.
• Как работает.

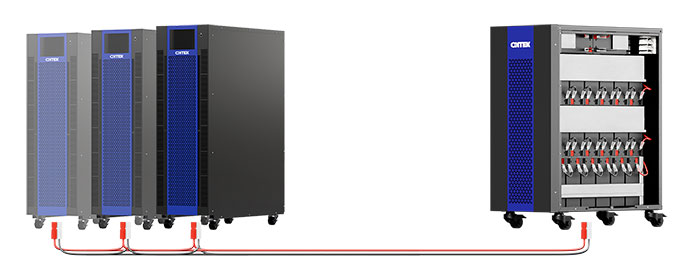

• Параллельная архитектура. Изначально устанавливается система ИБП с некоторым запасом мощности, собранная по параллельной схеме. Когда бизнес растет и требуется больше энергии, просто добавляются новые модули ИБП в существующую параллельную сборку, без необходимости полностью менять систему питания.
• Модульные ИБП. Наиболее гибкий подход. Система строится на основе шасси, в которое устанавливаются силовые и батарейные модули. Для увеличения мощности или времени автономной работы в свободные слоты шасси добавляются новые модули, что позволяет точечно и экономично наращивать ресурсы.

В каких случаях на практике это оправдано?

Параллельное подключение – это сложная и дорогая технология (требуются специальные ИБП с функцией параллельной работы, коммутационная панель – панель шин, точная настройка). Поэтому оно оправдано далеко не всегда.

Оправданные случаи

1. Центры обработки данных (Дата-центры).
• Требование. Максимальная доступность (Tier III, IV). Остановка серверов из-за сбоя питания означает колоссальные убытки.
• Реализация. Схемы N+1, 2N, N+2. Позволяют обслуживать один ИБП, не отключая питание на серверах.
2. Телекоммуникационные узлы и оборудование связи.
• Требование. Непрерывная работа сетей мобильной связи, интернет-провайдинга.
• Реализация. Аналогично дата-центрам, обеспечивает бесперебойную связь.
3. Критически важные системы в медицине.
• Требование. Обеспечение питания операционных, аппаратов ИВЛ, систем жизнеобеспечения в больницах. Отказ недопустим.
• Реализация. Параллельные системы ИБП гарантируют, что даже при неисправности одного модуля оборудование продолжит работать.
4. Промышленные и производственные линии.
• Требование. Остановка конвейера, систем управления технологическими процессами (АСУ ТП) может привести к порче продукции и дорогостоящему простою.
• Реализация. Обеспечивает бесперебойность производства.
5. Финансовый сектор (банки, биржи).
• Требование. Непрерывная работа торговых терминалов, банкоматов, серверов проведения транзакций. Даже секундный сбой может привести к финансовым потерям.
6. Системы, где требуется мощность больше, чем у самого крупного доступного ИБП.
• Требование. Питание уникального оборудования с очень высоким энергопотреблением.
• Реализация. Параллельное соединение нескольких мощных ИБП — единственное решение.

Важные технические особенности

• Типы параллельных конфигураций.
• С выделенным мастером (Master-Slave). Один модуль (Master) задает синхронизацию, остальные (Slaves) следуют за ним.
• Децентрализованная (Load-Sharing, Peer-to-Peer). Все модули равноправны и самостоятельно синхронизируются друг с другом. Это более надежная схема.
• Необходимость одинаковых моделей.
• Как правило, для параллельного подключения требуются ИБП одной модели, мощности и часто даже с одинаковой версией прошивки.

Вывод

Параллельное подключение ИБП оправдано на практике тогда, когда стоимость простоя оборудования или бизнес-процессов из-за сбоя электропитания многократно превышает стоимость создания избыточной системы. Это стратегическое решение для обеспечения отказоустойчивости, масштабируемости и мощности в критически важных инфраструктурах.
