PowerValue 33 7,5-40 кВА
ИБП бренда Newave более не производятся.
Но компания "АЛАС" продолжает осуществлять их ремонт и обслуживание.
А также готовы подобрать аналог!
Связаться с нами: +7 495 416-60-01,power@alas.ruили форма запроса
Развернуть
On-line ИБП PowerScale производства швейцарской компании NEWAVE – высокоэффективный источник бесперебойного питания последнего поколения с двойным преобразованием.
Серия ИБП PowerScale была разработана с применением наилучших схемотехнических и конструктивных решений для достижения оптимальных технических характеристик с минимальной стоимостью при простоте и удобстве эксплуатации. Предназначен для питания и защиты серверных средних размеров, сетей, телекоммуникационного оборудования, промышленных систем автоматизации и групп рабочих станций.
 |

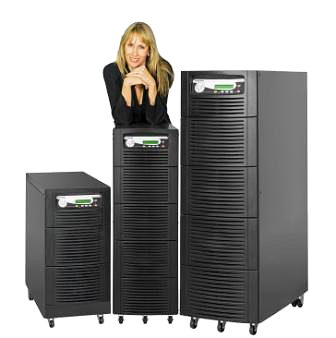

| ИБП PowerScale 33 |
Особенности ИБП PowerScale 33
— Выходной коэффициент мощности = 0,9
— Лучшая в своем классе компактность (10 кВА = 0,24 м2, 50 кВА = 0,40 м2)
— Входной коэффициент мощности PF = 0,99
— Русскоязычный графический ЖК-дисплей с расширенными возможностями управления и отображения входных и выходных параметров
— КПД до 95,5% в режиме двойного преобразования и до 99% в эко- режиме
— Зарядка батарей без пульсации увеличивает срок службы батарей
— Широкий диапазон входного напряжения (–23%/+15%) при полной нагрузке
— Включение до 20 модулей в параллель
— Возможность увеличения времени автономной работы за счет подключения внешних аккумуляторных батарей
Технические характеристики ИБП PowerScale 33 (10 кВА - 25 кВА)
| Модель ИБП | PowerScale 10 кВА - 25 кВА (3-фазный вход и 3-фазный выход) | |||||||||||||
| PowerScale 10(33) | PowerScale 15(33) | PowerScale 20(33) | PowerScale 15(33) | |||||||||||
| А | В | А | В | А | В | А | C | |||||||
| Вых. мощность, кВА | 10 кВА | 15 кВА | 20 кВА | 25 кВА | ||||||||||
| Вых. коэффициент мощности | 0,9 | |||||||||||||
| Конструктивное исполнение | моноблок | |||||||||||||
| Уровень акустического шума при 100%/50% нагрузке дБА/1м | 55/49 | 57/49 | ||||||||||||
| Топология | On-line, двойное преобразование, VFI-SS-III, со статическим и ручным байпасом | |||||||||||||
| КПД, %, при нагрузке 100/75/ 50/25 %, не менее | 95.5 / 95.5 / 95.0 / 94.5 | |||||||||||||
| КПД, %, в экономичном режиме при нагрузке 100%, не менее | До 99.0 | |||||||||||||
| Возможность параллельной работы | до 20 ИБП | |||||||||||||
| Вход | ||||||||||||||
| Входное напряжение, В | 3x380/220 В или 3x400/230 В или 3x415/240 В | |||||||||||||
| Диапазон входного напряжения, % | Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%) | |||||||||||||
| Входная частота, Гц | 35-70 Гц | |||||||||||||
| Входной коэф. мощности, | 0,99 | |||||||||||||
| Входной коэф. нелинейных искажений THDI, % | <3 % | |||||||||||||
| Пусковой ток | Мягкий пуск | |||||||||||||
| Выход | ||||||||||||||
| Выходное напряжение, В | 3x380/220 В или 3x400/230 В или 3x415/240 В | |||||||||||||
| Нестабильность вых. напряжения, %, не более |
± 1 % (линейная нагрузка); ± 4 % (динамическая нагрузка - сброс, наброс 0-100%, 100-0%) |
|||||||||||||
| КНИ выходного напряжения, % |
< 1 % (линейная нагрузка); < 3 % (нелинейная нагрузка) |
|||||||||||||
| Выходная частота, Гц | 50/60 Гц | |||||||||||||
| Нестабильность вых. частоты, % (Hz | ± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью) | |||||||||||||
| Крест-фактор | 3:1 | |||||||||||||
| Перегрузочная способность, % | 125% / 10 мин., 150% / 60 сек | |||||||||||||
| Допустимый разбаланс нагрузки, % | 100% (все три фазы регулируются независимо) | |||||||||||||
| Коммуникации | ||||||||||||||
| Коммуникационные интерфейсы | Русскоязычный ЖК-дисплей, RS-232, Порт - открытый коллектор (сухие контакты) | |||||||||||||
| Коммуникационные интерфейсы | SNMP Плата/адаптер (опция), USB-порт (опция) | |||||||||||||
| Окружающая среда | ||||||||||||||
| Окружающая рабочая температура, °С | 0…+40 °С | |||||||||||||
| для батарей рекомендуется +20…+25 °С | ||||||||||||||
| Температура хранения, °С | -25…+70 °С | |||||||||||||
| Рабочая высота над уровнем моря, м | до 1000 без падения мощности, 3000 максимум | |||||||||||||
| Стандарты | ||||||||||||||
| Исполнение корпуса | IP 20 | |||||||||||||
| Безопасность | IEC/EN 62040-1-1; IEC/EN 60950-1 | |||||||||||||
| ЭМС | IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4 | |||||||||||||
| Габариты и вес | ||||||||||||||
| Габариты, (Ш х В х Г), мм | кабинет А: (345 х 720 х 710); кабинет B: (345 x 1045 x 710); кабинет C: (440 x 1420 x 910) | |||||||||||||
| Максимальный вес без батарей | кабинет А: 65 кг; кабинет B: 95 кг; кабинет C: 145 кг | |||||||||||||
| Аккумуляторная батарея | Внешняя батарея до 50 шт. аккумуляторов | |||||||||||||
| Максимальный зарядный ток, А | 4 А | |||||||||||||
| Тип батарей | Необслуживаемые, свинцово-кислотные | |||||||||||||
|
Максимальная батарейная конфигурация внутренняя, шт х емкость |
1х48х9 Ач | 2x48х9 Ач | 1х48х9 Ач | 2x48х9 Ач | 1х48х9 Ач | 2x48х9 Ач | 2x48х9 Ач | 1x48х28 Ач 3x48х9 Ач | ||||||
| Время автономной работы (коэффициент мощности 0,8), мин | 15 мин | 35 мин | 10 мин | 20 мин | 7 мин | 15 мин | 12 мин | 20 мин | ||||||
| Модель ИБП | А | В | А | В | А | В | А | C | ||||||
| PowerScale 10(33) | PowerScale 15(33) | PowerScale 20(33) | PowerScale 15(33) | |||||||||||
| PowerScale 10 кВА - 25 кВА (3-фазный вход и 3-фазный выход) | ||||||||||||||
Технические характеристики ИБП PowerScale 33 (30 кВА - 50 кВА)
| Серия ИБП | PowerScale 30 кВА - 50 кВА (3-фазный вход и 3-фазный выход) | ||||||||
| PowerScale 30(33) | PowerScale 40(33) | PowerScale 50(33) | |||||||
| Тип корпуса (Кабинет) | C | C | C | ||||||
| Вых. мощность, кВА | 30 кВА | 40 кВА | 50 кВА | ||||||
| Вых. коэффициент мощности | 0,9 | ||||||||
| Конструктивное исполнение | моноблок | ||||||||
| Уровень акустического шума при 100%/50% нагрузке дБА/1м | 59/50 | ||||||||
| Топология | On-line, двойное преобразование, VFI-SS-III, со статическим и ручным байпасом | ||||||||
| КПД, %, при нагрузке 100/75/ 50/25 %, не менее | 95.5 / 95.5 / 95.0 / 94.5 | ||||||||
| КПД, %, в экономичном режиме при нагрузке 100%, не менее | До 99.0 | ||||||||
| Возможность параллельной работы | до 20 ИБП | ||||||||
| Вход | |||||||||
| Входное напряжение, В | 3x380/220 В или 3x400/230 В или 3x415/240 В | ||||||||
| Диапазон входного напряжения, % | Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%) | ||||||||
| Входная частота, Гц | 35-70 Гц | ||||||||
| Входной коэф. мощности | 0,99 | ||||||||
| Входной коэф. нелинейных искажений THDI, % | <3 % | ||||||||
| Пусковой ток | Мягкий пуск | ||||||||
| Выход | |||||||||
| Выходное напряжение, В | 3x380/220 В или 3x400/230 В или 3x415/240 В | ||||||||
| Нестабильность вых. напряжения, %, не более |
± 1 % (линейная нагрузка); ± 4 % (динамическая нагрузка - сброс, наброс 0-100%, 100-0%) |
||||||||
| КНИ выходного напряжения, % |
< 1 % (линейная нагрузка); < 3 % (нелинейная нагрузка) |
||||||||
| Выходная частота, Гц | 50/60 Гц | ||||||||
| Нестабильность вых. частоты, % (Hz) | ± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью) | ||||||||
| Крест-фактор | 3:1 | ||||||||
| Перегрузочная способность, % | 125% / 10 мин., 150% / 60 сек | ||||||||
| Допустимый разбаланс нагрузки, % | 100% (все три фазы регулируются независимо) | ||||||||
| Коммуникация | |||||||||
| Коммуникационные интерфейсы | Русскоязычный ЖК-дисплей, RS-232, Порт - открытый коллектор (сухие контакты) | ||||||||
| Коммуникационные интерфейсы | SNMP Плата/адаптер (опция), USB-порт (опция) | ||||||||
| Окружающая среда | |||||||||
| Окружающая рабочая температура, °С | 0…+40 °С | ||||||||
| для батарей рекомендуется +20…+25 °С | |||||||||
| Температура хранения, °С | -25…+70 °С | ||||||||
| Рабочая высота над уровнем моря, м | до 1000 без падения мощности, 3000 максимум | ||||||||
| Стандарты | |||||||||
| Исполнение корпуса | IP 20 | ||||||||
| Безопасность | IEC/EN 62040-1-1; IEC/EN 60950-1 | ||||||||
| ЭМС | IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4 | ||||||||
| Габариты и вес | |||||||||
| Габариты, (Ш х В х Г), мм | кабинет C: (440 x 1420 x 910) | ||||||||
| Максимальный вес без батарей | кабинет C: 145 кг | ||||||||
| Аккумуляторная батарея | Внешняя батарея до 50 шт. аккумуляторов | ||||||||
| Максимальный зарядный ток, А | 6 А | ||||||||
| Тип батарей | Необслуживаемые, свинцово-кислотные | ||||||||
|
Максимальная батарейная конфигурация внутренняя, шт х емкость |
1x48х28 Ач 3x48х9 Ач |
1x48х28 Ач 3x48х9 Ач |
1x48х28 Ач 3x48х9 Ач |
||||||
| Время автономной работы (коэффициент мощности 0,8), мин | 15 мин | 10 мин | 8 мин | ||||||
| Серия ИБП | C | C | C | ||||||
| PowerScale 30(33) | PowerScale 40(33) | PowerScale 50(33) | |||||||
| PowerScale 30 кВА - 50 кВА (3-фазный вход и 3-фазный выход) | |||||||||
