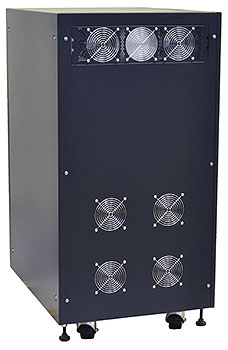

ИБП Связь инжиниринг СИП380А

Источники бесперебойного питания двойного преобразования напряжения СИП380A мощностью 10-500 кВА предназначены для централизованной защиты систем трехфазного электропитания. ИБП этой серии могут обеспечивать гарантированным электропитанием высокого качества серверные комнаты, ЦОД, офисы и любое ответственное оборудование для которого недопустимы риски простоя. Высокая степень надежности системы может быть увеличена за счет параллельного резервирования и использования второго входа электропитания. Модели СИП380А обеспечивают гибкое наращивание мощности и времени автономии за счет подключения дополнительных ИБП или внешних батарейных кабинетов. При этом современная конструкция входного выпрямителя снижает нагрузку на питающую электросеть или генератор.

ИБП "Связь инжиниринг" - сделано в России

Основные преимущества

Подключение

Высокий коэффициент мощности 0.9 для увеличения плотности мощности
Трехфазные системы с синусоидальным выходным напряжением и нулевым временем переключения на аккумуляторы
Наращивание мощности или резервирование параллельным включением до 4 устройств
Увеличение времени автономной работы подключением внешних блоков аккумуляторов большой емкости
Минимальная нагрузка на электросеть или генератор за счет входного коэффициента мощности близкого к 1
Опциональный входной разделительный трансформатор для изменения режима нейтрали в случае различных источников питания или для гальванической развязки входа и выхода

Управление

Интерфейсы управления RS-232, RS-485 (Modbus), USB, карты "сухие" контакты или SNMP
Порт аварийного отключения (EPO)
Текстовый ЖК-дисплей на русском языке с сенсорным полем

Установка и эксплуатация

Совместимость с генераторными установками
Высокая перегрузочная способность - свыше 150%
Надежная параллельная система - ИБП будут работать даже при обрыве кабеля параллельной шины
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Автоматическое самотестирование для увеличения надежности системы

Подробное описание

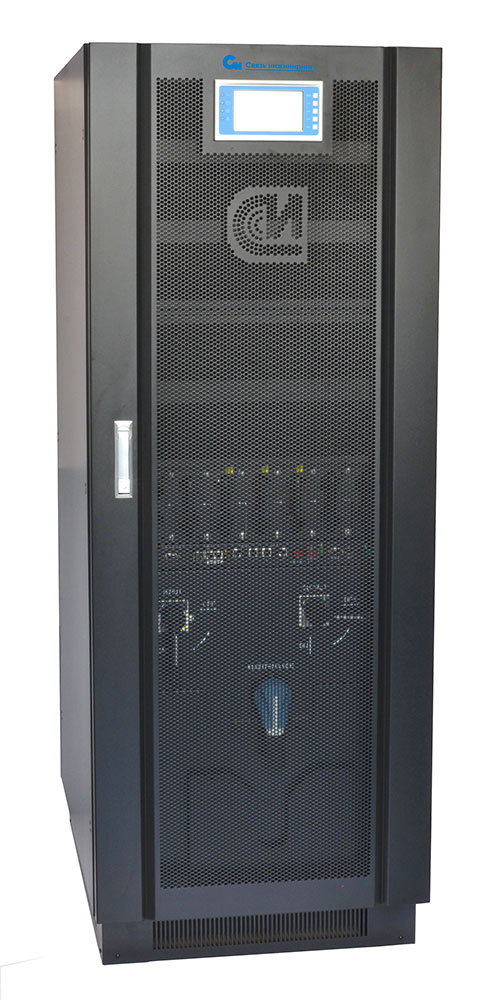

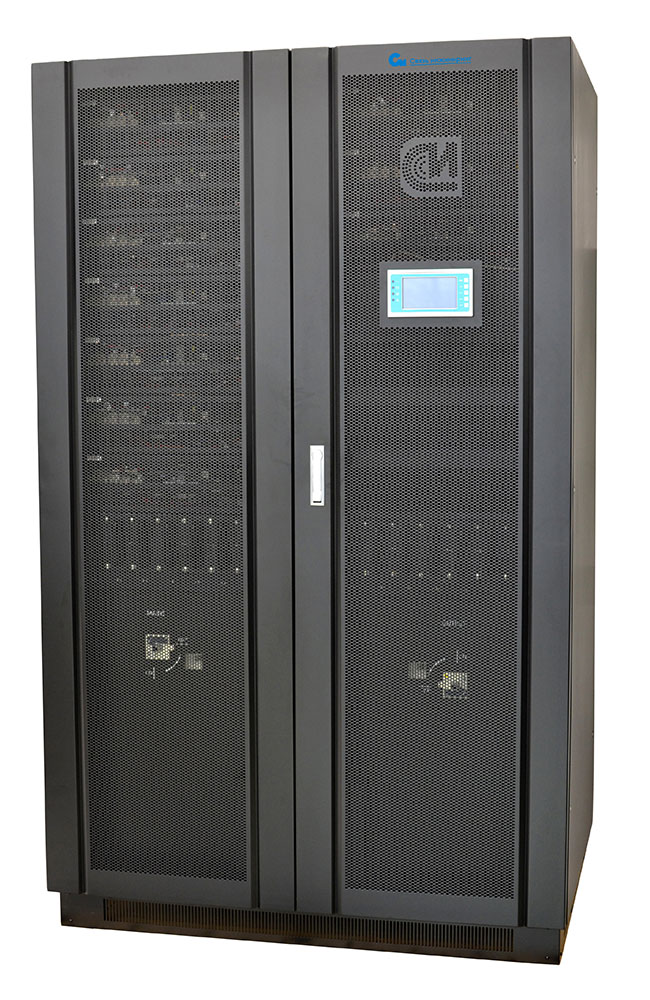

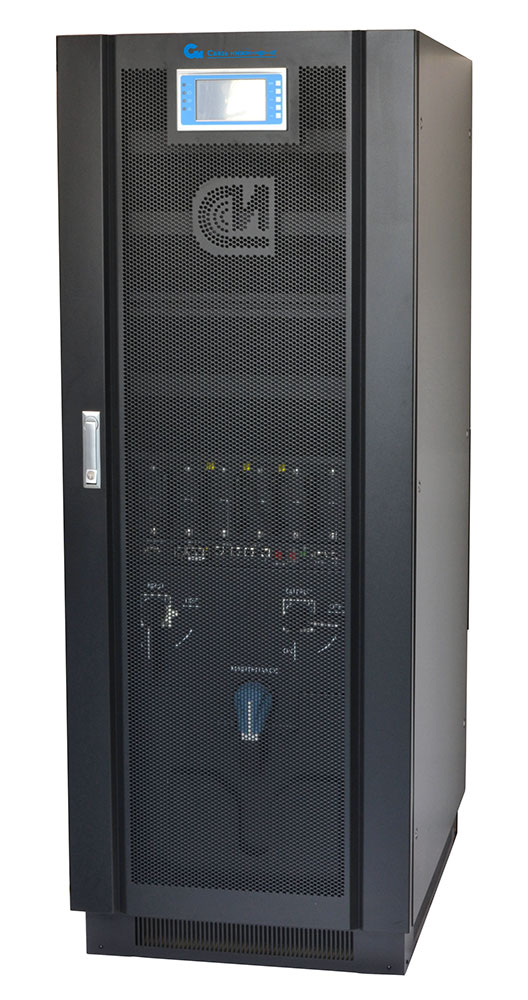

Габариты 19-ти дюймового монтажного шкафа

Основное исполнение моделей серии СИП380А по габаритам соответствует стандартизированным монтажным шкафам 19-ть дюймов, что позволяет компактно размещать ИБП рядом с другим оборудованием. Кроме того, в корпус устройств мощностью от 10 до 40 кВА возможна установка встроенных аккумуляторных батарей для реализации полноценной трехфазной системы бесперебойного питания в одном конструктиве. Встроенный замок обеспечивает блокировку ручки передней дверцы для исключения доступа посторонних к выключателям и соединительным кабелям.

Удобное управление

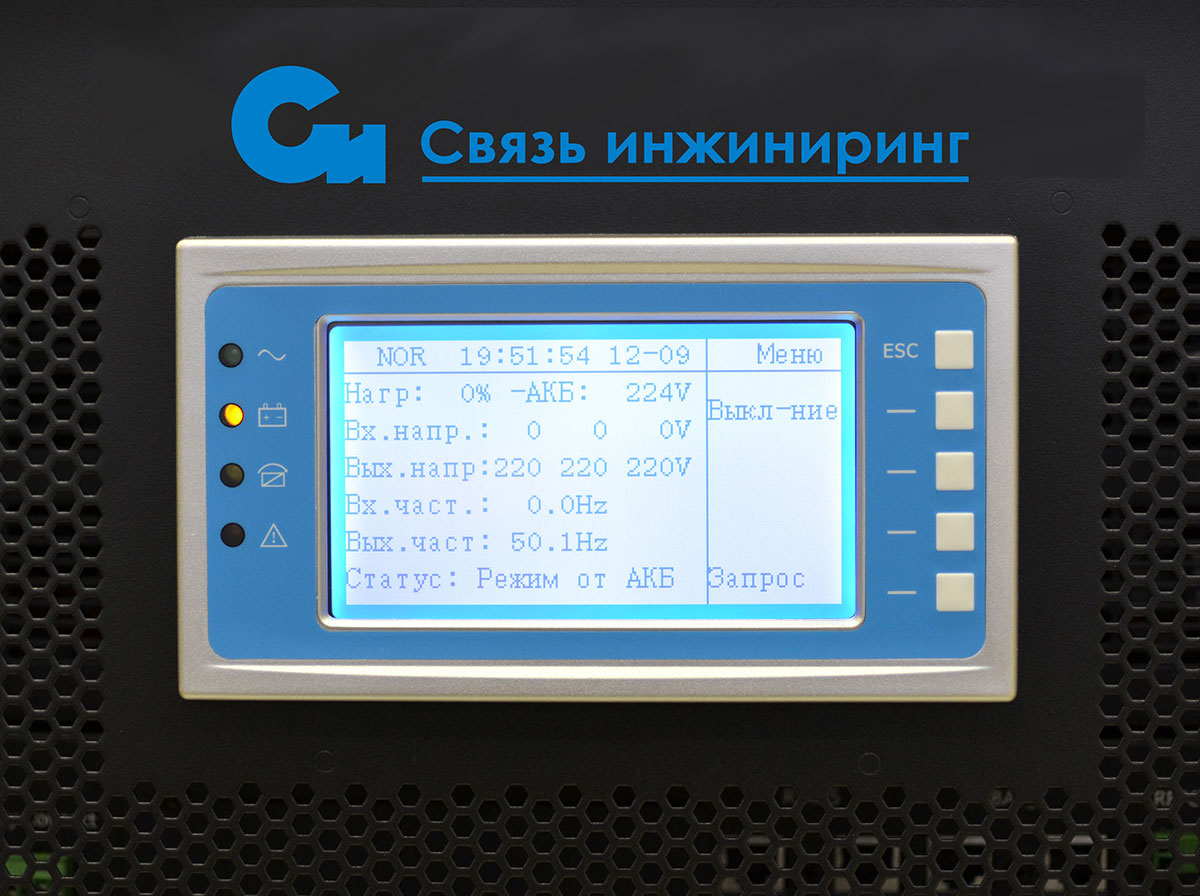

Для удобства контроля и управления ИБП на передней дверце расположен большой жидкокристаллический дисплей диагональю 5,1 дюймов с дополнительной светодиодной индикацией состояния. Кнопки управления, которые находится справа от дисплея, продублированы сенсорным полем на самом экране. Пользователь способен делать выбор нажатием непосредственно на название пункта меню. В нормальном режиме работы на дисплей выводятся значение напряжения и частоты по входу и выходу или мнемосхема, иллюстрирующая состояние ИБП.

Удобная коммуникация

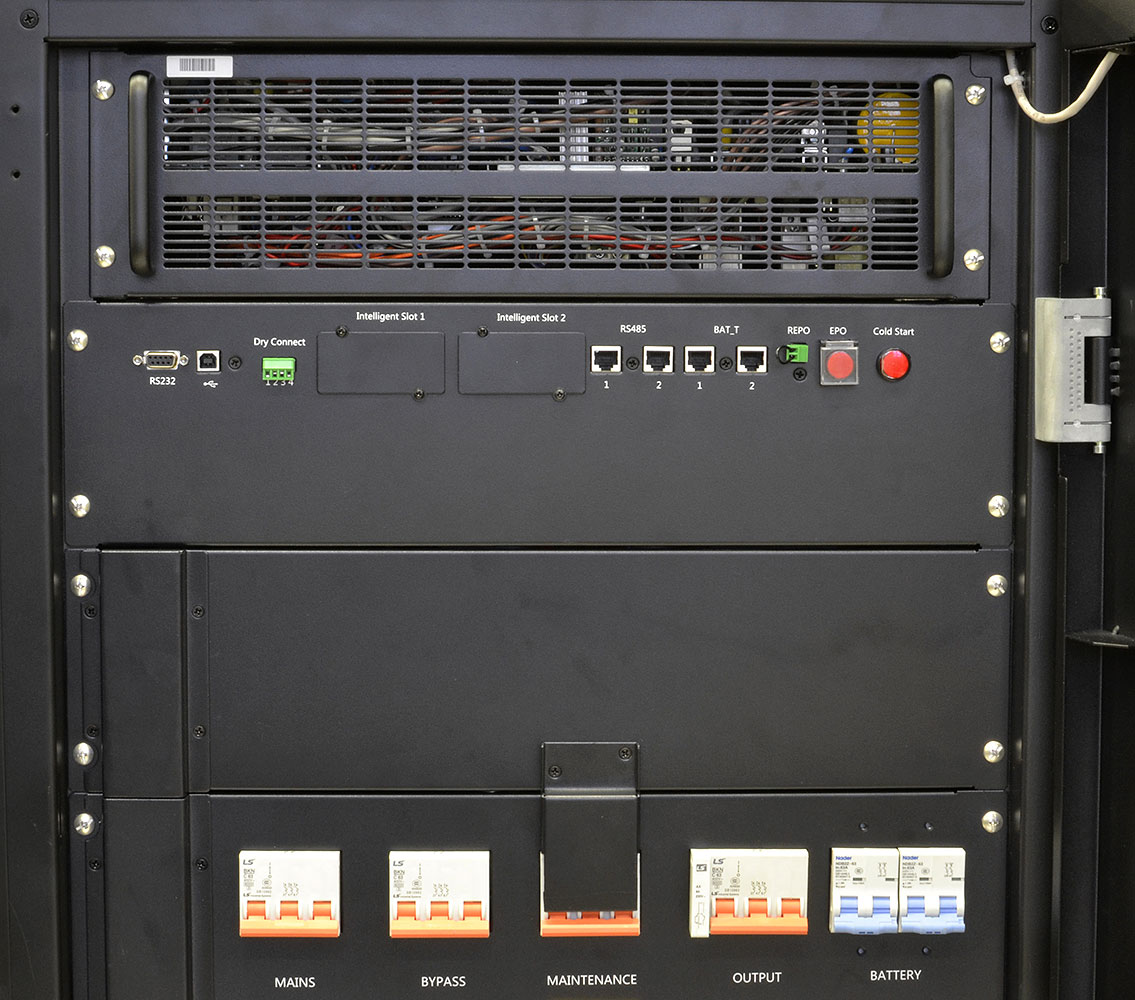

Конструкцией предусмотрено большое количество коммуникационных портов для мониторинга и управления. Коммуникация с ИБП может осуществляться через встроенный порт RS232 или RS485 по протоколу Modbus. В моделях с расширенными возможностями мощностью от 30 кВА и выше дополнительно устанавливается порт USB.

Для расширения возможностей мониторинга в ИБП есть встроенный внутренний слот для установки опциональных карт управления SNMP или «сухие» контакты. Исполнение с расширенными возможностями предусматривает два внутренних слота расширения.

Для экстренного отключения в случае аварии за дверцей рядом с коммуникационными портами находится кнопка, защищенная предохранительным колпачком. При необходимости возможно подключение внешней кнопки аварийного отключения через соответствующий порт.

Подробней про возможности удаленного мониторинга и контроля ИБП "Связь инжиниринг".

К ИБП без встроенных аккумуляторов может подключаться внешний датчик температуры для батарейного блока, позволяющий корректировать зарядный ток в зависимости от температуры на аккумуляторных батареях. Применение термокомпенсации заряда значительно продляет срок службы аккумуляторов и соответственно сокращает стоимость владения оборудованем.

Параллельная работа

До четырех ИБП серии СИП380А могут функционировать в параллельном режиме для резервирования 2N или повышения общей мощности системы. Шина параллельной работы строиться по кольцевой схеме, что дополнительно повышает общую надежность. При разрыве одного из соединительных кабелей вся система продолжит работать.

Простая установка и обслуживание

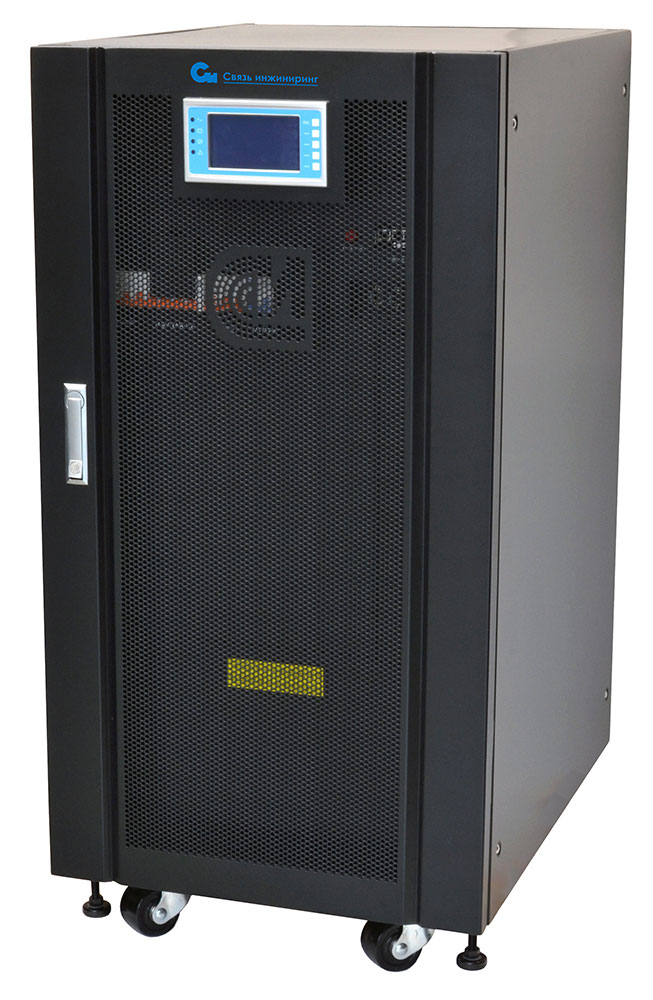

Модели мощностью до 80 кВА включительно имеют колесики со стопорами для перемещения к месту установки. Для удобной разгрузки на транспортной паллете есть откидной спуск для снятия ИБП при распаковке.

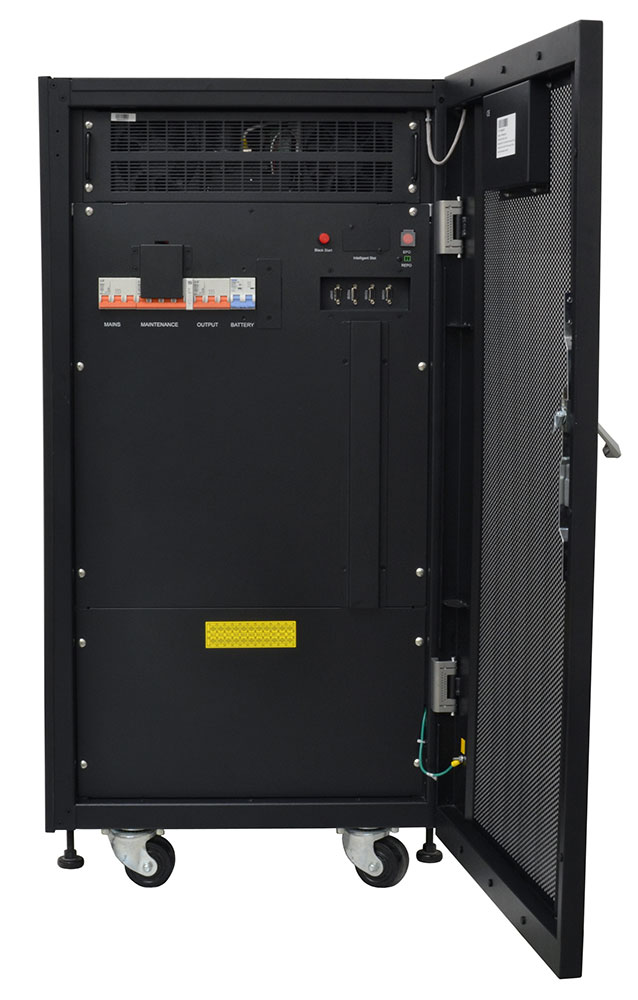

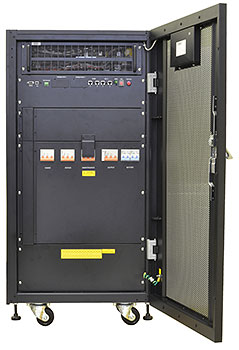

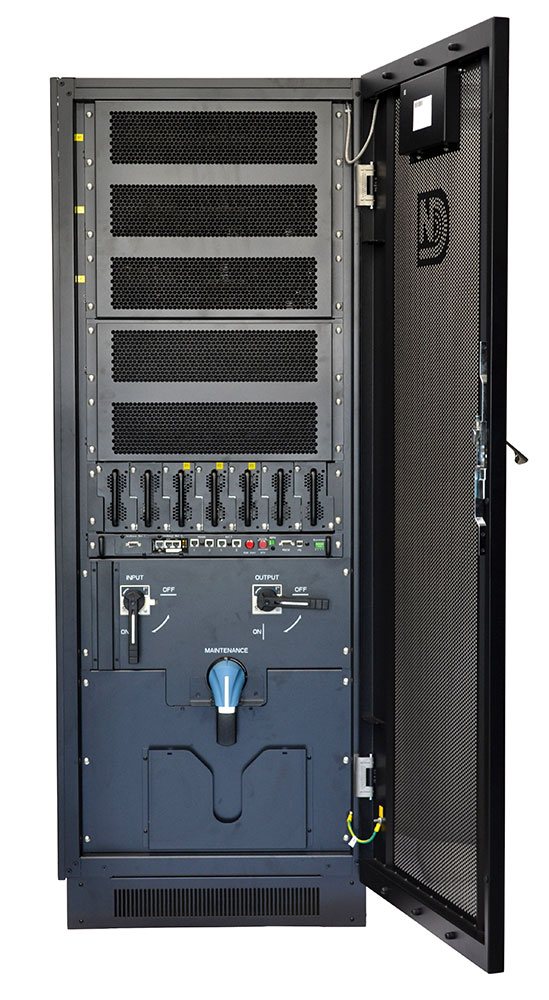

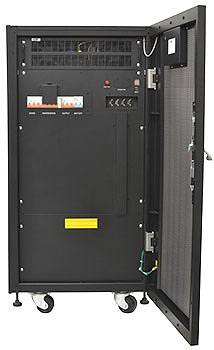

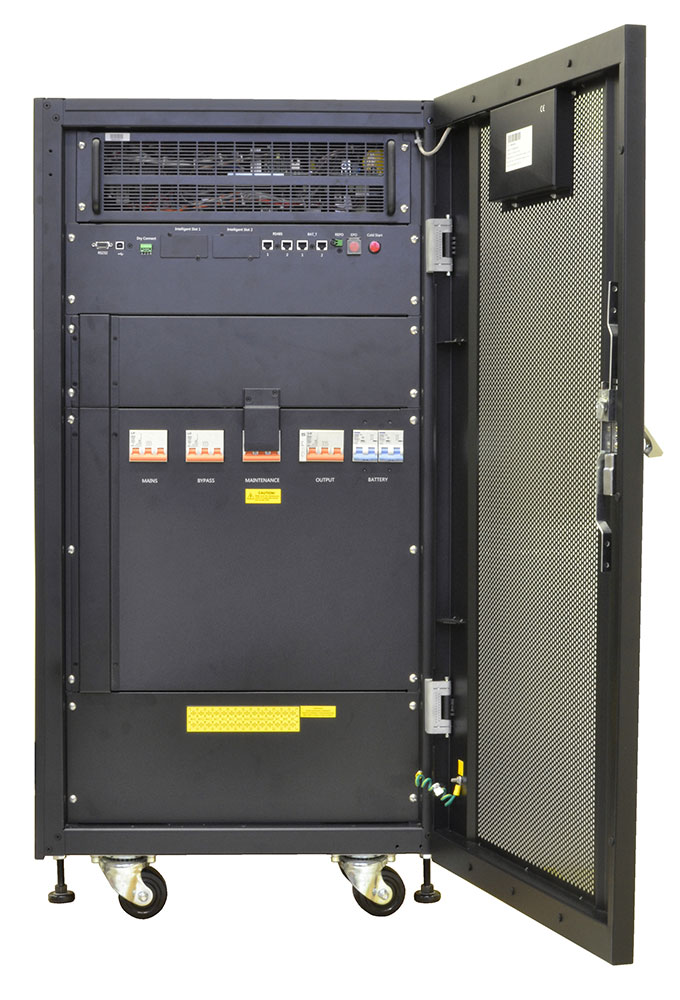

Все входные и выходные линии защищены автоматическими выключателями. В ИБП встроен механический сервисный байпас с защитой от случайного включения. Выключатель байпас механически блокируется пластиной, управляющей нажатием микропереключателя. При снятии защитной пластины ИБП сразу переходит на обходную линию байпас и его можно безопасно переключать на сервисное обслуживание.

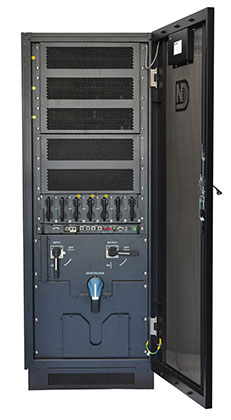

Силовая часть ИБП состоит из одного или нескольких стандартных модулей высотой 3U. Силовой модуль может быть заменен при выключенном ИБП и отправлен на завод изготовитель для ремонта. Это гарантирует минимальные сроки восстановления работоспособности системы бесперебойного питания.

ИБП серии СИП380А позволяют создать компактную и надежную трехфазную систему бесперебойного питания, удобную в установке и эксплуатации.
