Байпас для инверторов 30кВА

Внешний статический байпас для двойных инверторов OPUS



Модульная инверторная система
1 500ВA … 27 000ВA;
2 × 1500ВA инверторный модуль в 19” 1.5U;
Статический и ручной байпасы в 19” 3U;
Резервная n+1 система, модули горячей замены;
И он-лайн и офф-лайн приложения
.





МОДУЛИ СТАТИЧЕСКОГО ПЕРЕКЛЮЧАТЕЛЯ (БАЙПАСА)
Модель Номинальное напряжение Диапазон частоты Макс. текущее Номинальная мощность Охлаждение Размер без ручек Вес
BPU69430FR 230ВAC 40–70Hz 130A 30kВA Вентилятор 220 × 131 × 400 мм. 8.4кг.
BPU69410FR 115ВAC 40–70Hz 130A 30kВA 220 × 131 × 400 мм. 8.4кг.

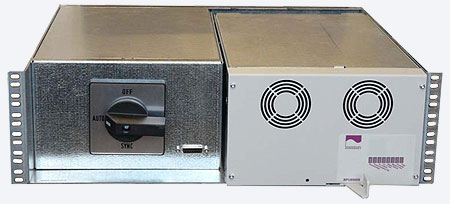

19” 3U СИЛОВАЯ РАМА (суб-стойка) ВКЛЮЧАЯ РУЧНОЙ БАЙПАС
Модель MBP68400
Описание Суб-стойка с ручным байпасом и местом для статического байпаса, 19”×3U×435мм., вес 11.6кг.



Особенности:
  • Небольшой размер и вес, стандартная 19"стойка;
  • Он-лайн/оф-лайн конфигурации, изменяемые пользователем во время эксплуатации;
  • Быстрое переключение, программируемое пользователем время реакции для оптимизации кпд системы;
  • Большой диапазон синхронизации, программируемый пользователем;
  • Непрерывный микропроцессор внутреннего контроля и диагностики;
  • Удаленный мониторинг через RS-232 с обычного ПК.
Параметры, программируемые пользователем:
  • Онлайн/офлайн конфигурация;
  • Соответствие минимального и максимального значения номинальной максимальной синусоидальной мощности напряжения инвертора;
  • Соответствие минимального и максимального значения номинальной максимальной синусоидальной мощности напряжения сети;
  • Соответствие минимального и максимального значения частоты сети;
  • Максимально разрешенное изменение частоты сети;
  • Уровень нагрузки для возврата инвертора к питанию после перегрузки;
  • Задержка для переключения к инверторам при отсутствии напряжения в сети или перенапряжения (мин. 1мс.);
  • Задержка для переключения к сети при отсутствии напряжения в инвертере или перенапряжении (мин. 1мс.).

СПЕЦИФИКАЦИЯ:


ЭЛЕКТРИЧЕСКИЕ

Диапазон рабочего напряжения 80–270 ВAC
Диапазон синхронизации частоты 40–70 Hz (программируется пользователем)
Защита, внешний предохранитель на входе сети АС MCB 125A B-, C- или D-кривая или gG предохранитель 125A
КПД при полной загрузке > 99 % @ 230ВAC
Возможность перегрузки (офлайн)

5000 A/10 мс, 400 A/0,3 с, 200 A/1 мин

МЕХАНИЧЕСКИЕ

Корпус Стальной корпус IP20
Разъемы на задней панели модуля байпаса

Штекеры
Вход сети и AC выход, 25мм2 винтовые клеммы (L-N-PE) (до 35 мм2 с твердыми проводами)

Разъемы на задней панели силовой рамы 3 x Инверторы AC выход, 10мм2 винтовые клеммы (L-N)
ОКРУЖАЮЩАЯ СРЕДА
Эксплуатационная температура 0…50 C полная мощность, 50…60 C пониженная мощность
Охлаждение Принудительное от передней к задней панелям, 2 вентилятора внутри модуля. Вентиляторы резервные, одного вполне достаточно для охлаждения при нормальных условиях.

СТАНДАРТЫ

Безопасность EN 60950-1
EMC

EN 55022B, EN61000-6-3, EN61000-6-2 or EN61000-6-1
(EN61000-4-3 radiated immunity according to EN61000-6-1 other immunity standards EN61000-6-2)

СИГНАЛИЗАЦИИ И ИНДИКАТОРЫ

Светодиодные индикаторы

Перегрузка — Ошибка — Отказ сети — Используется сеть — Отказ инвертора — Используется инвертор — Синхронизированная связь

Реле тревоги Ошибка системы
Первичная недостаточность питания

Удаленный мониторинг через RS-232



СИСТЕМНЫЕ РЕШЕНИЯ И AC-РАСПРЕДЕЛЕНИЕ

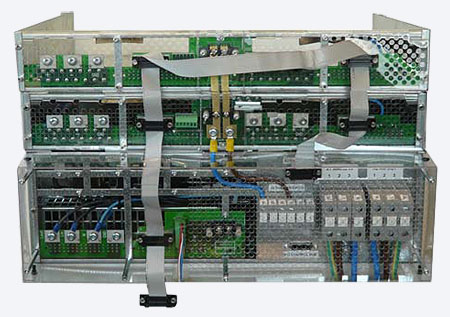

Готовая инверторная система До 18 инверторов по 1500ВA макс 27kВA могут быть установлены параллельно, включая внешний статический и ручной байпасы. Силовая рама статического/ручного байпаса и инвертора устанавливаются друг на друга в 19” шкаф.

IEC320 Распределительные решения
19” 1U распределяющая панель с IEC320 разъемами – это безопасное и легко заменяемое решение распределения. Локальный мониторинг нагрузки возможен также с помощью амперметра
