7.5kВA Внешний статический байпас для двойных OPUS DUAL инверторов.
Особенности:
• Небольшой размер и вес, стандартная 19"стойка
• Он-лайн/оф-лайн конфигурации, изменяемые пользователем во время эксплуатации
• Быстрое переключение, программируемое пользователем время реакции для оптимизации кпд системы
• Большой диапазон синхронизации, программируемый пользователем
• Непрерывный микропроцессор внутреннего контроля и диагностики
• Удаленный мониторинг через RS-232 с обычного ПК
7.5kВA Внешний статический байпас для двойных OPUS DUALинверторов

Особенности:
• Небольшой размер и вес, стандартная 19"стойка
• Он-лайн/оф-лайн конфигурации, изменяемые пользователем во время эксплуатации
• Быстрое переключение, программируемое пользователем время реакции для оптимизации кпд системы
• Большой диапазон синхронизации, программируемый пользователем
• Непрерывный микропроцессор внутреннего контроля и диагностики
• Удаленный мониторинг через RS-232 с обычного ПК
Программируемые пользователем параметры:
• Онлайн/офлайн конфигурация
• Соответствие минимального и максимального значения номинальной максимальной синусоидальной мощности напряжения инвертора
• Соответствие минимального и максимального значения номинальной максимальной синусоидальной мощности напряжения сети
• Соответствие минимального и максимального значения частоты сети
• Максимально разрешенное изменение частоты сети
• Уровень нагрузки для возврата инвертора к питанию после перегрузки
• Задержка для переключения к инверторам при отсутствии напряжения в сети или перенапряжения (мин. 1мс)
• Задержка для переключения к сети при отсутствии напряжения в инвертере или перенапряжении (мин. 1мс)
|
МОДЕЛИ СТАТИЧЕСКОГО ПЕРЕКЛЮЧАТЕЛЯ (БАЙПАСА) |
|
Модель |
Номинальное напряжение |
Диапазон частоты |
Макс. текущее |
Номинальная мощность |
Охлаждение |
Размеры без ручек |
Вес |
|
BPU69230FR |
230ВAC |
40-70Hz |
34A |
7500ВA |
Принудительное, вентилятор |
220 x 64 x 409 мм. |
3 кг. |
|
BPU69310FR |
115ВAC |
40-70Hz |
34A |
3750ВA |
220 x 64 x 409 мм. |
3 кг. |
|
19” 1.5U СИЛОВЫЕ РАМЫ (суб-стойки) |
|
Модель |
Описание |
|

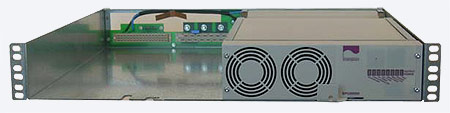

MSR8180 |
Суб-стойка для инвертора и статического байпаса, 19” x 1.5U x 435мм |
|

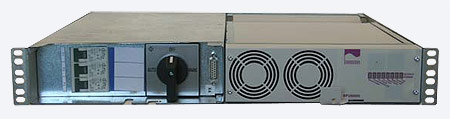

MBP68300 |
Суб-стойка включая ручной байпас и место для статического байпаса (отдельная спецификация) |
|
MBP68360 |
Суб-стойка, включая ручной байпас, AC-распределение и место для статического байпаса см. Отдельную спецификацию для предохранителей |
|
8169274A |
Набор крышек для пустого места под модули в 19” 1.5U суб-стойке |
СПЕЦИФИКАЦИЯ
|
ЭЛЕКТРИЧЕСКИЕ |
|
Диапазон рабочего напряжения |
80 - 270 ВAC |
|
Диапазон синхронизации частоты |
40-70 Hz (программируемые пользователем) |
|
Защита, внешний предохранитель на входе сети АС |
MCB 40A B- or D-кривая или gG предохранитель 40A КПД при полной загрузке > 99 % @ 230ВAC |
|
Возможность перегрузки (офлайн) |
Ограничено предохранителем сети |
|
МЕХАНИЧЕСКИЕ |
|
Корпус |
Стальной корпус IP20
|
|
Разъемы в задней панели модуля |
разъемы DIN41612 F48, DIN41612 H15 |
|
Разъемы в задней панели силовой рамы |
|
MSR8180 |
Сетевой вход и AC выход (Lin, Lout, N) и заземление M5 винт для зажима кабеля Инверторный AC вход внутренне соединен с силовой рамой |
|
MBP68300 |
Сетевой вход и AC выход винтовые клеммы 10мм2 (L-N-PE) |
|
MBP68360 |
Сети в винтовых клеммах 10мм2 и 3xAC выход винтовые клеммы 10мм2 (L-N-PE) Инверторный AC вход соединен через токопроводящие шины |
|
ОКРУЖАЮЩАЯ СРЕДА |
|
Эксплуатационная температура |
0…45 C полная мощность, 45…60 C пониженная мощность |
|
Охлаждение |
Принудительное охлаждение от передней части к задней, 2 вентилятора внутри модуля
Вентиляторы резервные, одного достаточно для охлаждения при нормальных условиях.
|
|
СТАНДАРТЫ |
|
Безопасность |
EN 60950-1 |
|
EMC |
EN 55022B, EN61000-6-3, EN61000-6-2 или EN61000-6-1 (EN61000-4-3 radiated immunity according to EN61000-6-1 other immunity standards EN61000-6-2) |
|
СИГНАЛИЗАЦИИ И ИНДИКАТОРЫ |
|
Светодиодные индикаторы |
Перегрузка – Ошибка – Отказ сети – Используется сеть - Отказ инвертора – Используется инвертор – Синхронизированная связь |
|
Реле тревоги |
Ошибки в системе |
|
Первичная недостаточность питания |
|
|
Удаленный мониторинг через RS-232 |
|
СИСТЕМНЫЕ РЕШЕНИЯ И AC-РАСПРЕДЕЛЕНИЕ
Стандартные модели
У OPUS есть готовые решения AC-распределения и ручного байпаса для построения готовой инверторной системы просто выбирая необходимые модули.
Индивидуальные решения
Индивидуальные решения распределения также возможны на основе требований проекта
|
|
 |
|

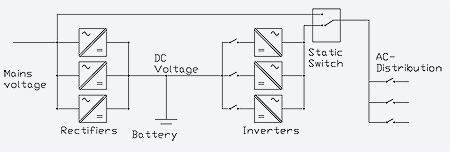

Полная инверторная система

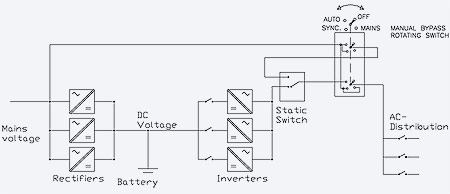

MBP68300 идеально подходит с использованием Двойного DAC60000 19” 1.5U инверторов. До 6-ти инверторов по 1500ВA с макс. 7.5kВA n+1 могут быть установлены параллельно включая внешний статический байпас, ручной байпас и AC-распределитель. MBP68300 и инверторы устанавливаются друг на друга в 19” шкаф.
|
IEC320 Распределительныерешения
19” 1U распределительные панели с IEC320 разъемами – это безопасное и легко изменяемое решение распределения. Локальный мониторинг нагрузки возможен также с помощью амперметра
|
|
