Внешний статический переключатель для инверторов OPUS EIM и OPUS DUAL.
Особенности:
• Небольшой размер и вес, стандартная 19"стойка
• Он-лайн/оф-лайн конфигурации, изменяемые пользователем во время эксплуатации
• Быстрое переключение, программируемое пользователем время реакции для оптимизации кпд системы
• Большой диапазон синхронизации, программируемый пользователем
• Непрерывный микропроцессор внутреннего контроля и диагностики
• Удаленный мониторинг через RS-232 с обычного ПК

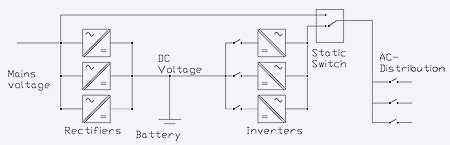

Внешний статический переключатель для инверторов OPUS EIM и OPUS DUAL.
 |
 |
 |

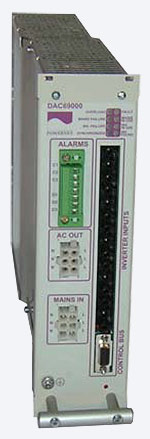

Вертикальная установка
6U/14TE модуль |

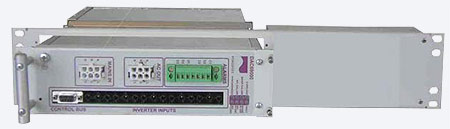

Горизонтальная установка
в 19” 2U панель AC-распределение и ручной байпас могут быть включены в некоторые комплекты |
Особенности:
• Небольшой размер и вес, стандартная 19"стойка
• Он-лайн/оф-лайн конфигурации, изменяемые пользователем во время эксплуатации
• Быстрое переключение, программируемое пользователем время реакции для оптимизации кпд системы
• Большой диапазон синхронизации, программируемый пользователем
• Непрерывный микропроцессор внутреннего контроля и диагностики
• Удаленный мониторинг через RS-232 с обычного ПК
Программируемые пользователем параметры:
• Онлайн/офлайн конфигурация
• Соответствие минимального и максимального значения номинальной максимальной синусоидальной мощности напряжения инвертора
• Соответствие минимального и максимального значения номинальной максимальной синусоидальной мощности напряжения сети
• Соответствие минимального и максимального значения частоты сети
• Максимально разрешенное изменение частоты сети
• Уровень нагрузки для возврата инвертора к питанию после перегрузки
• Задержка для переключения к инверторам при отсутствии напряжения в сети или перенапряжения (мин. 1мс)
• Задержка для переключения к сети при отсутствии напряжения в инвертере или перенапряжении (мин. 1мс)
|
МОДЕЛИ СТАТИЧЕСКОГО ПЕРЕКЛЮЧАТЕЛЯ (БАЙПАСА) |
|
Модель |
Номинальное напряжение |
Диапазон частоты |
Макс. текущее |
Номинальная мощность |
Охлаждение |
Размеры без ручек |
Вес |
|
BPU69130VF |
230ВAC |
40-70Hz |
27A |
6000ВA |
Конвекционное |
14TE x 6U x 372мм |
3кг. |
|
MSR7990 + BPU69130VF |
230ВAC |
40-70Hz |
27A |
6000ВA |
Конвекционное |
19” x 2U x 372мм |
4кг. |
|
BPU69010VF |
115ВAC |
40-70Hz |
27A |
3000ВA |
Конвекционное |
14TE x 6U x 372мм |
3кг. |
|
MSR7990 + BPU69010VF |
115ВAC |
40-70Hz |
27A |
3000ВA |
Конвекционное |
19” x 2U x 372мм |
4кг. |
|
8760039 |
Силовой кабель между статическим переключателем и инвертером |
|
8760038 |
Параллельно соединяющий кабель, 2-6шт инверторов или статических переключателей и 1-5шт инверторов |
|
|
Входной кабель сети 2м и AC выходной кабель 2м включены в упаковку статического переключателя |
СПЕЦИФИКАЦИЯ
|
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Диапазон рабочего напряжения |
80 - 270 ВAC |
|
Диапазон синхронизации частоты |
40-70 Hz (программируемые пользователем) |
|
Защита, внешний предохранитель на входе сети АС полной загрузки |
MCB 32A B-, C- или D-кривая или gG предохранитель 32A КПД при полной загрузке > 99 % @ 230ВAC |
|
Возможность перегрузки (офлайн) |
Ограничено предохранителем сети |
|
МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Разъемы |
|
Инвертеры до 5 шт |
ST18 |
|
AC вход |
AMP Mate-N-Lock |
|
AC выход |
AMP Mate-N-Lock |
|
Корпус |
Стальной корпус IP20 |
|
Температура окружающей среди |
0…45 C полная мощность
45…60 C пониженная мощность |
|
СТАНДАРТЫ
|
|
Безопасность |
EN 60950-1 |
|
EMC |
EN 55022B, EN61000-6-3, EN61000-6-2 or EN61000-6-1
(EN61000-4-3 radiated immunity according to EN61000-6-1 other immunity standards EN61000-6-2)
|
|
СИГНАЛИЗАЦИИ И ИНДИКАТОРЫ
|
|
Светодиодные индикаторы |
Перегрузка – Ошибка – Отказ сети – Используется сеть - Отказ инвертора – Используется инвертор – Синхронизированная связь |
|
Реле тревоги |
Ошибки в системе
Первичная недостаточность питания
|
|
Удаленный мониторинг через RS-232
|
|

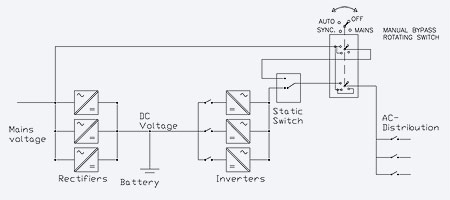

РУЧНОЙ БАЙПАС И РЕШЕНИЯ AC-РАСПРЕДЕЛЕНИЯ
Стандартные модели
MBP68000 и MBP68200 это готовые решения AC-распределения и ручного байпаса для построения готовой инверторной системы просто выбирая необходимые модули
Индивидуальные решения
Индивидуальные решения распределения также возможны на основе требований проекта
|
|
 |
 |
|
Полная инверторная система 19” 6U
MBP68000 идеально подходит для использования с вертикальными OPUS EIM 19” 6U инвертерами.
Полная инверторная система включает 1…4шт инвертеров (600…4800ВA), 6kВA статический переключатель, ручной байпас и AC-распределение могут быть вставлены в одну 19” 6U суб-стойку.
|
Горизонтальная инверторная система
MBP68200 идеально подходит для использования с горизонтальными OPUS DUAL19” 2U инверторами. На основании требуемой мощности в системе 1…5шт 600…1200ВA инверторы могут быть установлены параллельно, включая внешний статический переключатель, ручной байпас и AC-распределение. MBP68200 и инвертора устанавливаются друг на друга в 19” шкаф.
|
IEC320 решение распределения
19” 1U распределяющая панель с IEC320 разъемами – это безопасное и легко изменяемое решение распределения. Локальный мониторинг нагрузки возможен также с помощью амперметра
|
|
