Инверторы OPUS EIM
48/60VDC телекоммуникационные инверторы с высоким интеллектом
- Параллельно подключаемые 600ВА ... 24 кВА
- Система резервирования n +1, горячие модули замены
- Модули с он-лайн и оф-лайн управлением
- Автономные модули 600ВА…1200ВА
- Реальный резервный элемент, устойчивая к ошибкам система
- Небольшие размеры, легкий вес, стандартная 19 "стойка
- Высокая эффективность (90%)
- Высокая перегрузочная способность
- Программируемые пользователем функции
- Удаленный мониторинг через RS-232 со стандартными ПК
|
АВТОНОМНЫЕ ИНВЕРТОРЫ |
||||||
|
Модель |
Рамки входного напряжения DC |
Номинальное напряжение AC |
Номинальная мощность |
Охлаждение |
Размеры без ручек |
Вес |
|
DAC60134VF |
40…72 В DC |
230В AC , 50Hz |
1000ВА/700Вт |
Конвекционное |
14TE x 6U x 372мм |
4 кг |
|

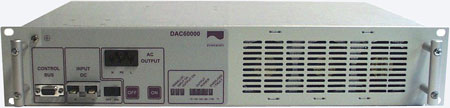

DAC60134HF |
40…72 В DC |
230В AC , 50Hz |
1000ВА/700Вт |
Конвекционное |
19” x 2U x 280мм |
7 кг |
|
DAC60234VF |
40…72 В DC |
230В AC , 50Hz |
1200ВА/1200Вт |
Принудительное охлаждение, вентилятор |
14TE x 6U x 372мм |
4 кг |
|
DAC60234HF |
40…72 В DC |
230В AC , 50Hz |
1200ВА/1200Вт |
Принудительное охлаждение, вентилятор |
19” x 2U x 280мм |
7 кг |
|
DAC60014VF |
40…72 В DC |
115В AC, 60Hz |
600ВА/600Вт |
Конвекционное |
14TE x 6U x 372мм |
4 кг |
|
DAC60014HF |
40…72 В DC |
115В AC, 60Hz |
600ВА/600Вт |
Конвекционное |
19” x 2U x 280мм |
7 кг |
|
ПАРАЛЛЕЛЬНО ПОДКЛЮЧАЕМЫЕ ИНВЕРТОРЫ |
||||||
|
Модель |
Рамки входного напряжения DC |
Номинальное напряжение AC |
Номинальная мощность |
Охлаждение |
Размеры без ручек |
Вес |
|
DAC62134VF |
40…72 В DC |
230В AC , 50Hz |
1000ВА/700Вт |
Конвекционное |
14TE x 6U x 372мм |
4 кг |
|
DAC62134HF |
40…72 В DC |
230В AC , 50Hz |
1000ВА/700Вт |
Конвекционное |
19” x 2U x 280мм |
7 кг |
|
DAC62234VF |
40…72 В DC |
230В AC , 50Hz |
1200ВА/1200Вт |
Принудительное охлаждение, вентилятор |
14TE x 6U x 372мм |
4 кг |
|
DAC62234HF |
40…72 В DC |
230В AC , 50Hz |
1200ВА/1200Вт |
Принудительное охлаждение, вентилятор |
19” x 2U x 280мм |
7 кг |
|
DAC62014VF |
40…72 В DC |
115В AC, 60Hz |
600ВА/600Вт |
Конвекционное |
14TE x 6U x 372мм |
4 кг |
|
DAC62014HF |
40…72 В DC |
115В AC, 60Hz |
600ВА/600Вт |
Конвекционное |
19” x 2U x 280мм |
7 кг |
|
СТАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ + РУЧНОЙ БАЙПАСС |
|
|
Модель |
Описание |
|
BPU69130VF |
Внешний статический переключатель , 6000ВА 230В AC , 14TE x 6U x 372мм модуль |
|
MSR7990+BPU69130VF |
Внешний статический переключатель , 6000ВА 230В AC , 19” x 2U x 372мм |
|
BPU69010VF |
Внешний статический переключатель , 3000ВА 115В AC , 14TE x 6U x 372мм модуль |
|
MSR7990+BPU69010VF |
Внешний статический переключатель , 3000ВА 115В AC , 19” x 2U x 372мм |
|
MBP68000 / MBP68200 |
См. отдельные технические паспорта для 6U и 2U ручной байпасс |
|
АКСЕССУАРЫ |
|
|
Модель |
Описание |
|
WMA7830 |
Настенный адаптер для инверторов 6U 14TE, 1-3 модули могут быть смонтированы в одном компактном корпусе |
|
68200014 |
19 "субблок 6U 300 мм для 1-6шт из 14TE модели 6U (обратите внимание, глубина инвертора 372mm) |
|
68200016 |
Настенное крепление для 19 "субблока 6U 475 мм для 1-6шт из 14TE модели 6U, открытая конструкция |
|
8868000 |
Настенное крепление для 19 "субблока 7U 475 мм для 1-6шт из 14TE модели 6U, экранированный корпус |
|
8860000 |
Coverplate set for empty module place in 19” 6U subrack |
|
8760037 |
Пргограммное обеспечение для удаленного мониторинга на компакт-диске и кабель RS232 между инвертором DAC60000 и компьютером |
|
8760038 |
Параллельный кабель, 2-6шт инверторов или статический переключатель и 1-5шт инверторов |
|
8760039 |
Силовой кабель между статическим переключателем и инвертором |
|
SPCPDU-3 |
Параллельное устройство связи для 6 из инверторов DAC60000 и IEC320 AC-распределение |
|
AC РАСПРЕДЕЛЕНИЕ |
|
|
Модель |
Описание |
|
MBP68000 / MBP68200 |
См. отдельную спецификацию для 6U и 2U AC-распределяющих устройств |
|
SPC PDUs |
См. отдельные спецификацию для распределяющего устройства IEC320 для разъема 19” 1U |
Каждая упаковка с инвертором включает в себя следующее:
|
1) Инвертор |
|
2) AC выходной разъем (указывает на защищенные винтовые клеммы) |
|
3) DC входнй кабель 3м 6мм2 |
|
4) Руководство пользователя |
|
5) Кабель заземления 3 м 6мм2 |
|
Упаковка со статическим переключателем включает в себя: |
|
6) Статический переключатель |
|
7) Сетевой кабель входа 2м 4,5 мм2 |
|
8) Кабель выход переменного тока 2м 4,5 мм2 |
|
9) Кабель заземления 2м 6мм2 |
|
Нужно заказывать отдельно |
|
10) Программное обеспечение для удаленного мониторинга на компакт-диске и кабель для подключения ПК к инвертору |
|
11) Параллельный кабель для 2-6 модулей |
|
12) Кабель питания статического переключателя - инверторы 1м 1,5 мм2 |
СПЕЦИЦИФИКАЦИЯ
|
СПЕЦИФИКАЦИЯ ИНВЕРТЕРОВ |
48ВDC / 230ВAC 1000ВА |
48ВDC / 230ВAC 1200ВA |
48ВDC / 115ВAC 600ВA |
|||
|
ЭЛЕКТРИЧЕСКИЕ |
||||||
|
Входное напряжение |
40-72 ВDC |
40-72 ВDC |
40-72 ВDC |
|||
|
Программируемые пользователем (ПК/RS-232) пределы напряжения для запуска и отключения и задержки |
||||||
|
Входной ток |
22 Aмакс (непрерывный) 50 Aмакс (5 сек) |
35 Aмакс (непрерывный) 50 Aмакс (5 сек) |
18 Aмакс (непрерывный) 33 Aмакс (5 сек) |
|||
|
Пусковой ток |
< 20 A |
< 20 A |
< 20 A |
|||
|
Выходное напряжение |
Номинальное 230 ВAC синусоида, программируемая пользователем 200-240В, незаземленный выход |
115 ВAC синусоида, плавающая программируемая 85-130В, |
||||
|
Выходная частота |
Номинальная 50 Hz, программируемая 40 - 70 Hz, заблокированная |
Номинальная 60 Hz, програм. 40 - 70 Hz, заблок. |
||||
|
Номинальная выходная мощность |
1000ВA / 700Вт |
1200ВA / 1200Вт |
600ВA / 600Вт |
|||
|
Выходной ток |
Номинальная 4.4A Короткое замыкание 13Aмакс4сек |
Nominal 5.2A Короткое замыкание 13Aмакс4сек |
Nominal 5.2A Короткое замыкание 13Aмакс4сек |
|||
|
КПД |
90 % |
90 % |
86 % |
|||
|
Диапазон нагрузки |
Полная мощность от 0 индукционной до 0 емкостной |
|||||
|
Суммарный коэффициент гармонических искажений, активная нагрузка |
< 2 % |
< 2 % |
< 3 % |
|||
|
Коэффициент амплитуды |
> 3 |
> 2.7 |
> 2.7 |
|||
|
Статическое регулирование, 0…100% нагрузки |
+/-3% |
+/-3% |
+/-5% |
|||
|
Транзиторное восстановление |
< 0.3 мс |
< 0.3 мс |
< 0.3 мс |
|||
|
Входной псофометрический шум |
< 2 мВ |
< 2 мВ |
< 2 мВ |
|||
|
Изоляция |
Шасси ввода 1500 ВAC (2000 ВDC) Вход-Выход 3000 ВAC (4000 ВDC) Шасси вывода 1500 ВAC (2000 ВDC) |
|||||
|
Перегрузка |
240 % (1700 Вт) / 5 секунд |
140 % (1700 Вт) / 5 секунд |
165 % (1000 Вт) / 5 секунд |
|||
|
Максимальное время может быть уменьшено, 110% /60 сек всегда возможно Количество попыток перезагрузки и задержки программируемые |
||||||
|
Защита |
Выходное ограничение тока Защита от перегрузки и короткого замыкания Входной и выходной предохранители |
|||||
|
СТАНДАРТЫ |
||||||
|
Безопасность |
EN 60950-1 |
|||||
|
EMC |
Инвертеры: EN 55022B, EN61000-6-3, EN61000-6-2, ETS 300 132-2, BTNR 2511 Статический переключатель: как инвертеры, кроме immunity : EN61000-4-3 излучаемый immunity в соотв. EN61000-6-1, другие immunity стандарты EN61000-6-2 |
|||||
|
СИГНАЛИЗАЦИИ, ПОКАЗАНИЯ И КОНТРОЛЬ |
|
|||||
|
Светодиодные индикаторы |
Вход ВКЛЮЧЕН Выход ВКЛЮЧЕН Выходная загрузка, 4уровня: >5%, >30%, >50%, >80% Перегрузка/ Ошибка |
|||||
|
Реле сигнализации |
2 контактных реле: Ошибка в системе, общая сигнализация (ошибка модуля, DC низкий вход и т.д.) Первичная нехватка питания (система с байпасом) или индикатор выход ВКЛ (система без байпаса) |
|||||
|
Удаленный мониторинг через RS -232 (ПО удаленного мониторинга) |
Информация о состоянии: Например: входное и выходное напряжение, мощность, температура, ошибки и т.д. Регулировка параметров: Например: ограничение входного напряжения, выходное напряжение, перегрузка, ошибки и т.д. |
|||||
|
МЕХАНИЧЕСКИЕ |
||||||
|
Размеры |
См.первую страницу |
|||||
|
Разъемы на передней панели |
Входной: 50A DC разъем, Anderson SB50 6319 или UMA S50 50 A DC Выходной: защищенный AC-разъем, Wieland ST18/3S2 |
|||||
|
Корпус |
Стальной корпус IP20 |
|||||
|
|
||||||
|
ТРЕБОВАНИЯ ОКРУЖАЮЩЕЙ СРЕДЫ |
||||||
|
Температура |
0…45 C полная мощность, 45…60 C пониженная мощность, снижение -2%/C обычно |
|||||
|
Охлаждение |
Естественная конвекция |
Принуд. охлаждение, монитор. резервных вентиляторов |
Естественная конвекция |
|||
|
Влажность |
5…95%, без конденсации |
|||||
|
Высота над уровнем моря |
Полная мощность до 2000м, снижение -2% / 100м, макс. высота 3000м |
|||||
КОНФИГУРАЦИЯ
 |
|
Автономный |
 |
|

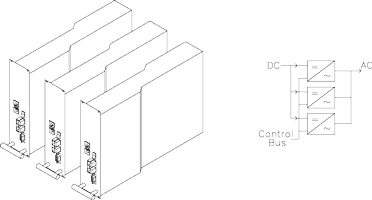

Параллельные |
 |
|

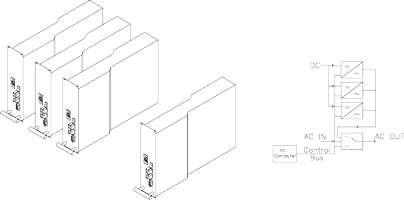

Параллельные с отдельным статическим переключателем, On-line и Off-line приложения |

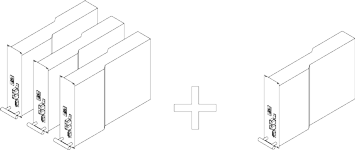

РАСШИРЕНИЕ СИСТЕМЫ
Необходима большая мощность или замена модуля
Не требуется выключение выхода системыt
1) Соедините кабели: DC кабель, AC кабель, Системная шина
2) Включите новый модуль
- Автоматически войдет в систему
- Автоматически адаптируется к параметрам всей системы (напряжение, частота и т.д. )
- Автоматически включит выход, если у системы тоже включен
RS-232 И СИСТЕМНАЯ ШИНА
Одиночный 9-контактный D-разъем типа «мама»
- Стандартные 4 контакта типа «мама» для RS-232 или соединения с ПК
- 2 контакта для внутренних системных соединений
Один 9-контактный плоский кабель
- D-контакты типа «папа» для инвертора
- один мама разъем для соединения с ПК или такого же расширяющего кабеля
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ УДАЛЕННОГО МОНИТОРИНГА
Непрерывная информация о состоянии всех модулей:
- Выход включен/режим ожидания, напряжение, текущая мощность, процент загрузки
- Текущее входящее напряжение
- Внутренняя температура, статус индикаторов и кнопок, ошибки
Регулировка параметров (без выключения выхода):
- Лимиты входящего напряжения для запуска и отключения, скорость реакции
- Выходное напряжение и частота, попытки перезапуска после перегрузки и отключения
- Синхронизация диапазона частоты байпаса, принятый диапазон напряжения и т.д.
Чтение файла истории за последние 30-40 событий модуля.
Блок управления с пульта дистанционного управления и для чтения диагностики
Обновление ПО или добавление функций для инвертеров DAC60000
НАДЕЖНОСТЬ
Реальная устойчивость – Ни одна ошибка не может повредить системе
Без внешнего контроля
- Синхронизация вместо зависимости от управляющего
- Если управляющий синхронизации ошибается, следующий модуль посылает сигналы синхронизации
Прочная структура системной шины с гальванической изоляцией
Автоматическая конфигурация адреса шины
- Нет необходимости устанавливать адрес пользователю
- Нет сбоев из-за неправильной установки
Самотестирование и диагностика
- Полностью автоматическая проверка мощности на каждой стадии при запуске
- Продолжающийся мониторинг внутренних операций
- Счетчик ошибок ( RS-232) для устранения неполадок
- Распознавание неправильных соединений (нет соединения кабеля, неправильная полярность)
Непрерывная информация о состоянии всех модулей:
- Выход включен/режим ожидания, напряжение, текущая мощность, процент загрузки
- Текущее входящее напряжение
- Внутренняя температура, статус индикаторов и кнопок, ошибки
Регулировка параметров (без выключения выхода):
- Лимиты входящего напряжения для запуска и отключения, скорость реакции
- Выходное напряжение и частота, попытки перезапуска после перегрузки и отключения
- Синхронизация диапазона частоты байпаса, принятый диапазон напряжения и т.д.
Чтение файла истории за последние 30-40 событий модуля.
Блок управления с пульта дистанционного управления и для чтения диагностики
Обновление ПО или добавление функций для инвертеров DAC60000
Восстановительные процедуры и мониторинг в ПО и оборудования
- Выдерживает нарушения в системной шине
- Выдерживает случайное отключение системной шины на секунды
- Выдерживает неправильные соединения кабелей
- Если один модуль ошибается, другой сигнализирует
- Процедуры выборов для распознавания и фильтрации неправильной эксплуатации
Автоматическое быстрое отключение модуля в случае ошибки
- Отключение от AC шины за 10 мс
- Автоматическое отключение выходя модуля, если синхронизация потеряна на долго
Внутренний файл истории для каждого инвертера, последние 30-40 событий системы и модуля
ГОТОВЫЕ ИНВЕРТЕРНЫЕ СИСТЕМЫ , AC-РАСПРЕДЕЛЕНИЕ И РУЧНОЙ БАЙПАС
 |
 |
|

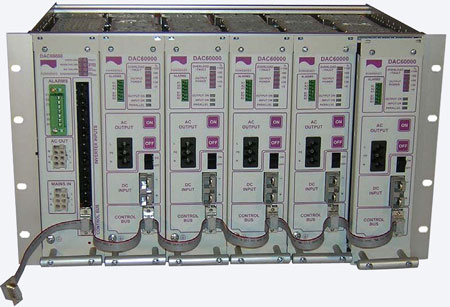

19” 6U суб-стойка 1…4 Инвертеры Статический переключатель Ручной байпас AC-распределение
|
19” 2U панель Статический переключатель Ручной байпас AC- распределение |
 |
|
|
19” 1U IEC320 распределение
AC-распределение, мониторинг загрузки |
|
