Обслуживание ИБП Chloride 90-NET 250кВА и GE SG 160кВА в Саратове

Объем выполняемых услуг по ТО ИБП.

Проведение общих проверок.

• Проверка наличия комплекта документации (инструкции по эксплуатации).
• Проверка и регистрация в протоколе температуры в помещениях, где установлены ИБП и АКБ.
• Проверка подключения интерфейсов.
• Проверка и регистрация в протоколе параметров конфигурации ИБП.
• Анализ журнала событий.

Замеры входных/выходных параметров ИБП с помощью осциллографа.

• измерение мощности (кВА, кВт, кВА(р), P.F., COS.phi.
• измерение среднего тока, пикового тока, среднеквадратичного напряжения
• измерение гармонических искажений THD-f, THD-rms.
• составление отчета с предоставлением осциллограмм.

Проверка работы ИБП на 100% нагрузку Исполнителя.

• Проверка работы вентиляторов.
• Проверка панели управления и кнопок.
• Измерение и регистрация в протоколе входных, внутренних и выходных параметров ИБП:
  • Входное напряжение выпрямителя.
  • Входной ток выпрямителя.
  • Выходное напряжение ИБП.
  • Выходной ток ИБП при работе на нагрузку заказчика.
  • Напряжение на шине АКБ
  • Ток в цепи АКБ.
• Проверка механической целостности плат силовых и электронных элементов и соединений.

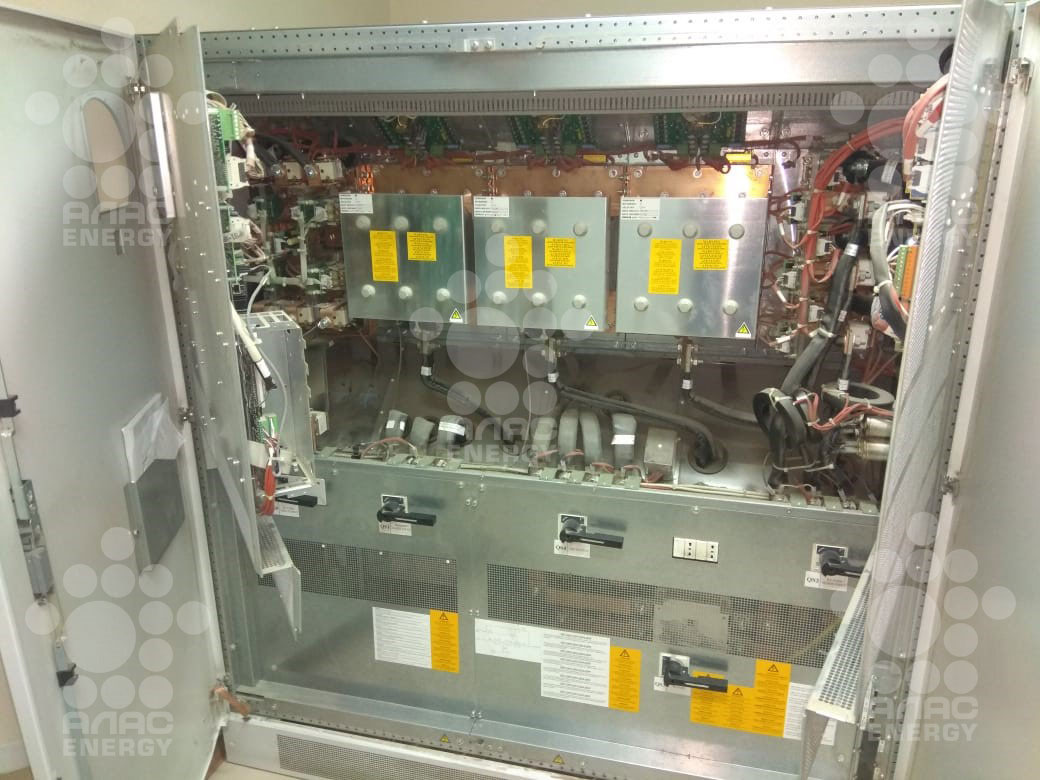

Проведение визуальной и механической проверки ИБП и соединений.

• Проверка плат, кабелей и соединений на предмет отсутствия следов перегрева. Проверка температуры пирометром.
• Проверка версии программного обеспечения.
• Очистка ИБП.
• Проверка системы АКБ при отключённом зарядном устройстве ИБП.

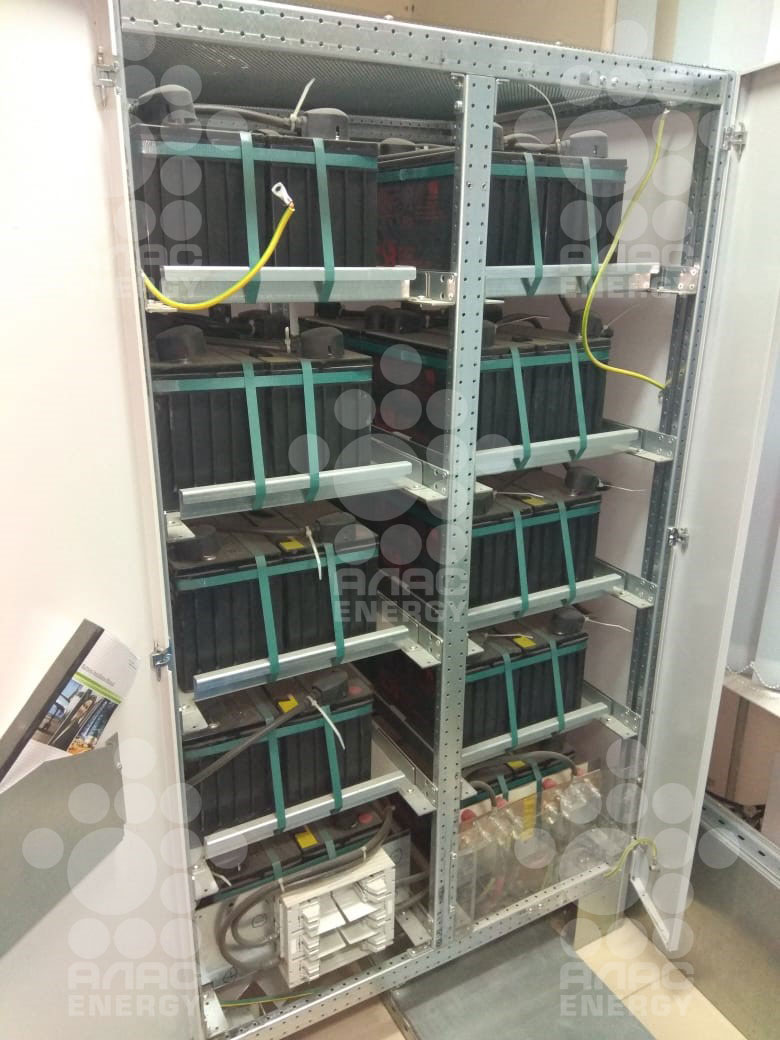

• Визуальная проверка блоков АКБ.
• Проверка и регистрация в протоколе температуры блоков АКБ.
• Проверка и регистрация в протоколе электрических параметров системы АКБ.
• Контроль и протяжка соединений.

Проверка блока питания ИБП.

• Проверка световой индикации на блоке питания.
• Измерение напряжения на контрольных точках и регистрация результатов в протоколе.

Проверка блока выпрямителя ИБП.

• Проверка синхронизации бустера с сетью.
• Проверка запуска выпрямителя и включения контактора АКБ или индикации о возможности подключения АКБ.
• Проверка (корректировка) и регистрация в протоколе напряжения поддерживающего заряда при отключённой термокомпенсации.
• Проверка и регистрация в протоколе напряжения бустера.
• Проверка индикации температуры в отсеке, где расположены АКБ. Проверка работы режима термокомпенсации.

Проверка блока инвертора ИБП.

• Проверка запуска инвертора.
• Измерение, корректировка (при необходимости) и регистрация в протоколе напряжения инвертора.

Проверка блока электронного байпаса.

• Проверка и настройка (при необходимости) синхронизации по фазе инвертор – байпас.
• Проверка подстройки напряжения инвертора под напряжение электронного байпаса при переключении с электронного байпаса на инвертор.
• Проверка и регистрация в протоколе частоты инвертора при заблокированном электронном байпасе.
• Проверка срабатывания аварийной сигнализации при перегреве инвертора.

Проведение калибровки параметров измеряемых ИБП.

• Калибровка измерения входного напряжения выпрямителя.
• Калибровка измерения входного напряжения электронного байпаса.
• Калибровка измерения выходного напряжения зарядного устройства.
• Калибровка измерения выходного напряжения бустера.
• Калибровка измерения выходного напряжения инвертора.
• Калибровка измерения выходного напряжения ИБП.

Проведение завершающих проверок ИБП и перевод нагрузки на ИБП.

• Проверка работы релейной сигнализации.
• Проверка даты и времени установленных на ИБП.
• Очистка памяти событий и сброс режима “service check” с помощью лицензионного сервисного программного обеспечения завода-изготовителя ИБП.
• Снятие и регистрация в протоколе статистики событий.
• Перевод нагрузки на инвертор.

Проверка электрических параметров системы АКБ при подзаряде.

• Проверка и регистрация в протоколе системного напряжения и тока аккумуляторной батареи в целом.
• Проверка и регистрация в протоколе постоянной составляющей напряжения.
• Проверка и регистрация в протоколе переменной составляющей напряжения.
• Проверка и регистрация в протоколе постоянной составляющей тока.
• Проверка и регистрация в протоколе системного напряжения и тока по отдельным линейкам аккумуляторной батареи.

Проведение функционального теста АКБ на 100% нагрузку Исполнителя.

• Проверка отсутствия в течение последних 48 часов фактов перехода ИБП на АКБ.
• Проверка правильности установки параметров АКБ.
• Запуск ручного теста (Manual battery test).
• Фиксация в протоколе времени окончания теста, проверка отсутствия аварийного сообщения (Battery Fault).
• Составление протокола проведения функционального теста АКБ.
