Комплексный проект для производственного цеха ФГУП "НПЦ Автоматики и приборостроения им. Пилюгина"

Компания АЛАС выполнила комплекс работ по организации бесперебойного питания производственного цеха ФГУП "НПЦ Автоматики и приборостроения им. академика Н.А.Пилюгина".

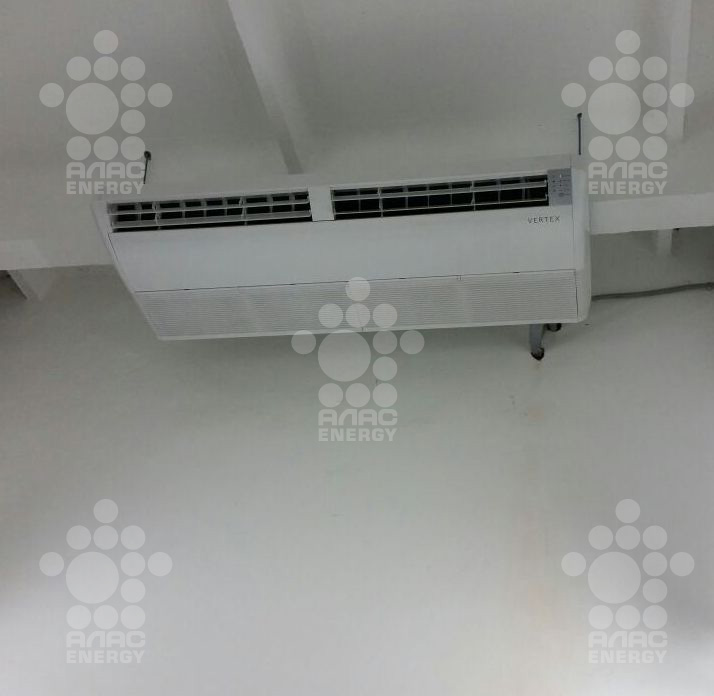

Для обеспечения гарантированного питания технологического оборудования был выбран модульный источник бесперебойного питания Delta NH-Plus 120кВА / 96кВт с резервированием по схеме N+1. Для поддержания оптимальной температуры аккумуляторных батарей был установлен напольно-потолочный кондиционер Vertex GRIZZLY-48U3CF с охлаждающей способностью 14кВт. Так как ИБП находился в удалении от производственного цеха, для своевременного информирования обслуживающего персонала и организации безаварийного завершения технологического процесса в случае перебоев с внешним электроснабжением, в помещении был установлен диспетчерский шкаф со звуковой и визуальной сигнализацией о перебое в питании ИБП, переходе на батареи или на статический байпас. Т.о. реализована комплексная система гарантированного электроснабжения (СГЭ)

В рамках данного проекта были выполнены следующие работы:

• Обследование объекта.
• Подготовка проектной документации и согласование с Заказчиком.
• Поставка оборудования.
• Монтаж лоточных трасс в цехе, зоне коридора, агрегатной и трансформаторной подстанции инженерами компании АЛАС.
• Прокладка кабельных трасс и внешних компонентов системы гарантированного электроснабжения.
• Герметизация кабельных проходов через стены и полы согласно нормативов СНиП.
• Монтаж заземления.

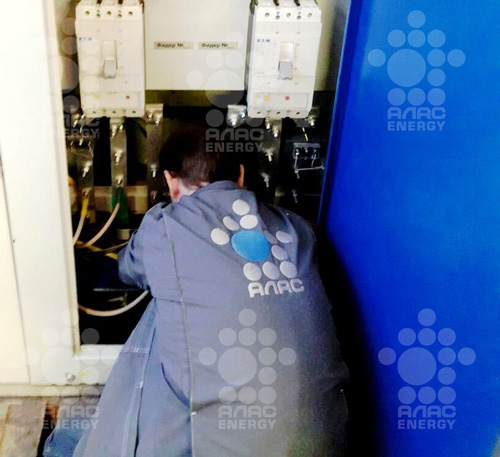

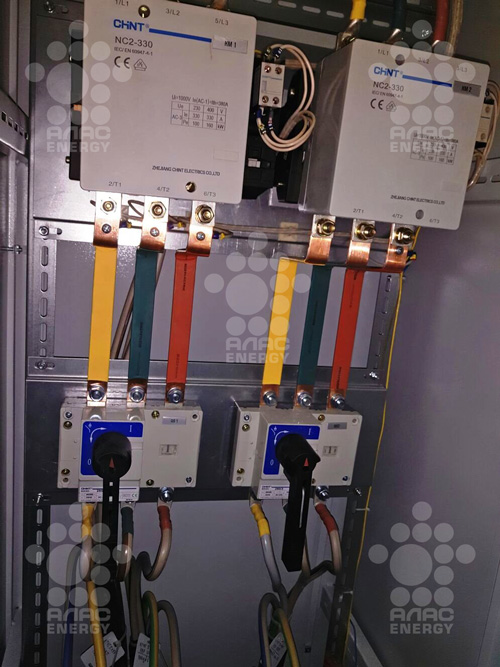

• Установка шкафа автоматического ввода резерва АВР на 250А с приоритетным вводом, производства компании АЛАС.

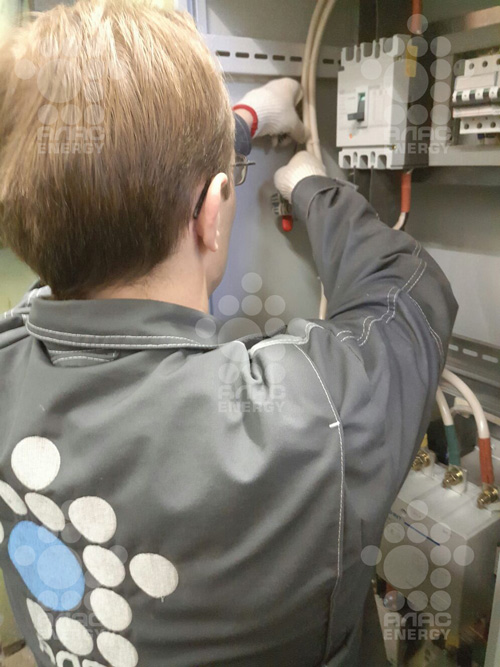

• Установка щита распределения, производства компании АЛАС.
• Установка щита внешнего механического байпаса, производства компании АЛАС.

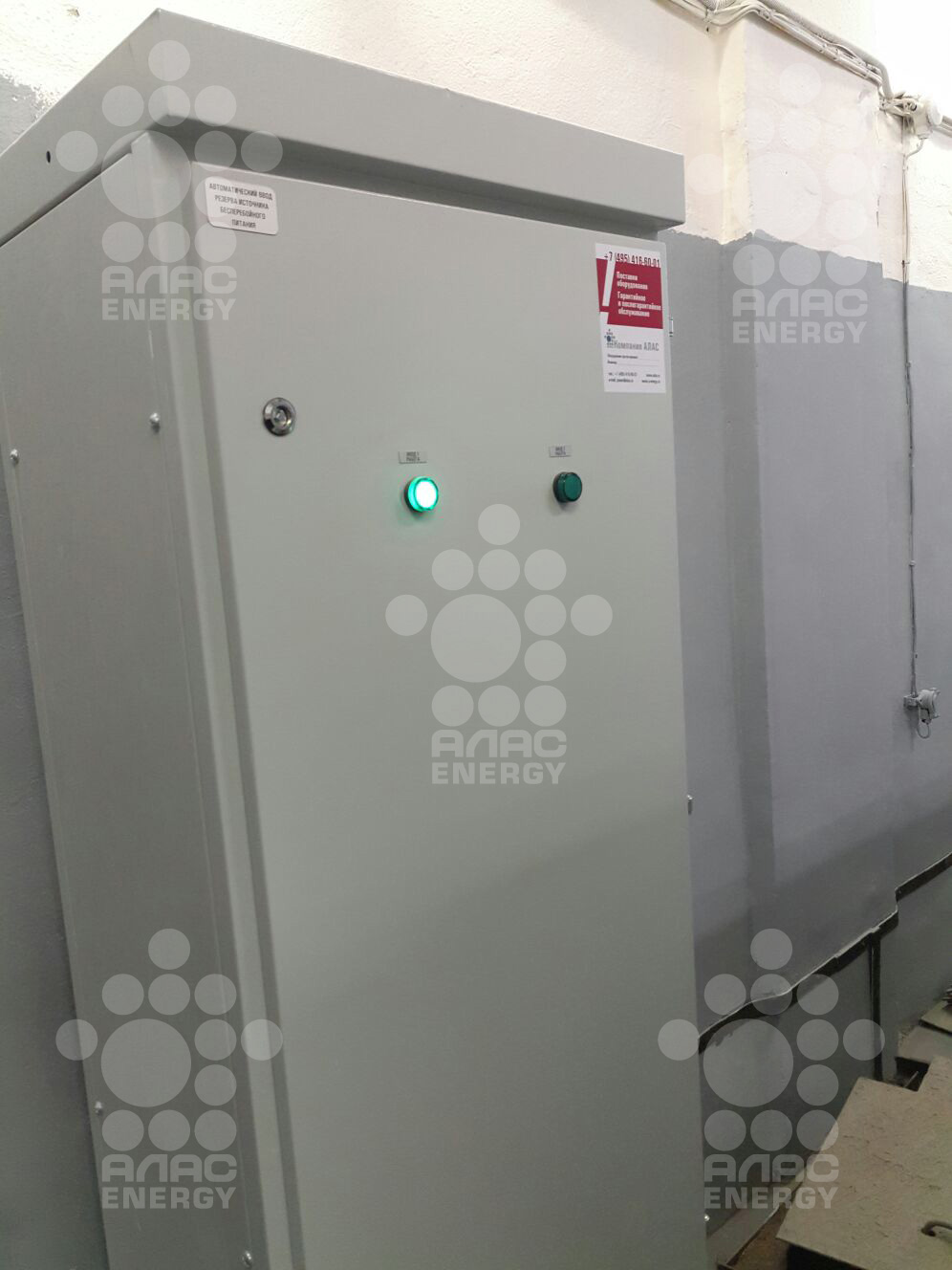

• Монтаж и подключение поста диспетчера к системе гарантированного энергоснабжения (звуковая и световая сигнализация режимов работы СГЭ) сертифицированными инженерами компании АЛАС.

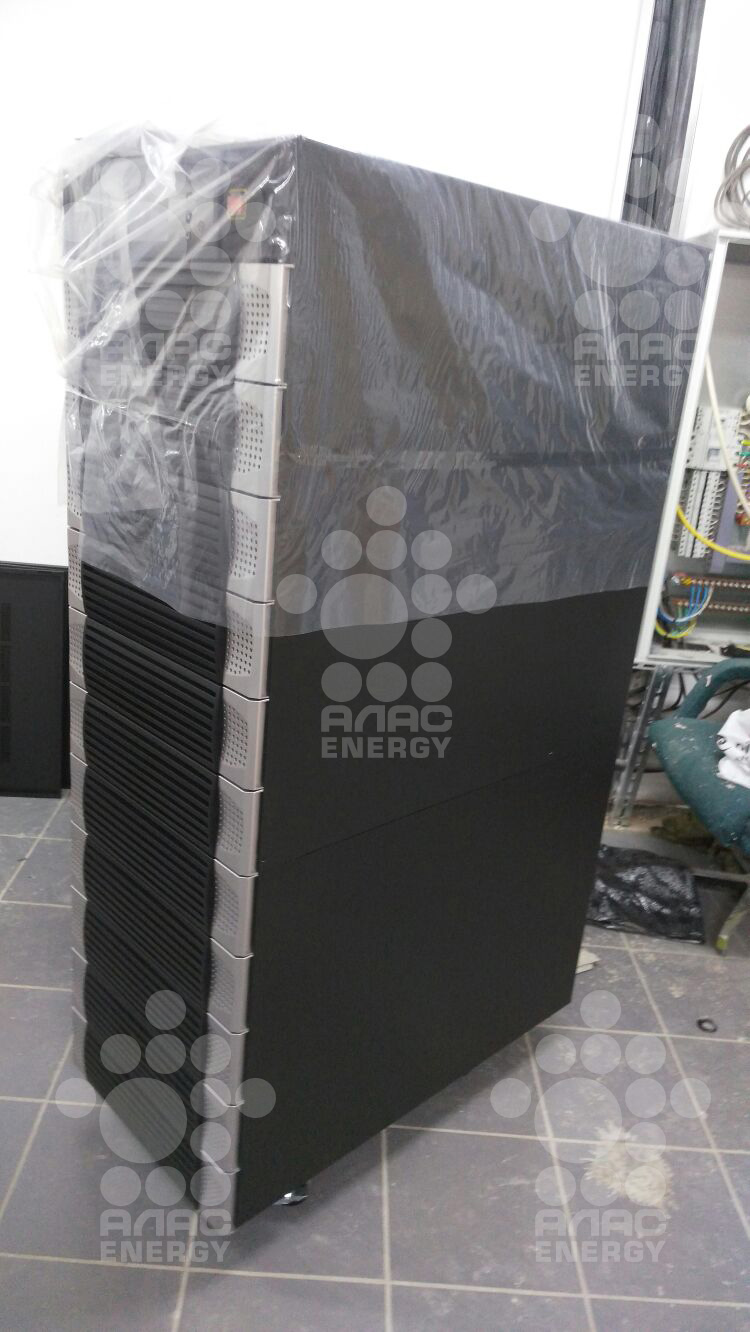

• Монтаж шасси NH-Plus 120 кВА/96 кВт, 3ф/3ф (GES124HP3312035) c установкой силовых модулей 20 кВА/16 кВт, NH-Plus.
• Сборка батарейного кабинета с установкой аккумуляторных батарей B.B.Battery HRL 50-12.
• Пуско-наладочные работы и калибровка электрических параметров СГЭ.
• Подключение и настройка системы диспетчеризации.
• Измерение сопротивления изоляции и сопротивления вновь смонтированного заземляющего устройства.

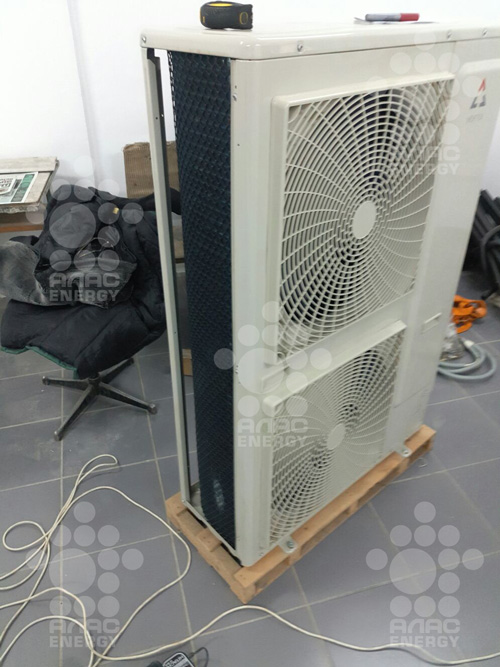

• Подбор, поставка и установка системы кондиционирования.
• Приемо-сдаточные испытания.

Проведение краткой формы обучения для обслуживающего персонала Заказчика:

• Основные разделы и возможности меню.
• Включение СГЭ в нормальном режиме работы.
• Переключение нагрузки на статический байпас.
• Переключение нагрузки на байпас для технического обслуживания.
• Проверка правильности работы системы кондиционирования.
• Выключение СГЭ.
• Правила пользования постом диспетчера.
