Поставка 4-х ИБП ONTEK PM на 60 кВА каждый для защиты оборудования с рекуперацией
Наша компания АЛАС завершила комплексный проект по созданию системы гарантированного электропитания для крупного производственного предприятия в Нижегородской области. Перед Заказчиком стояла важная задача: надёжно защитить от сбоев в электросети несколько производственных линий по выпуску продукции.
Постановка задачи
Первой и самой важной задачей стал подбор соответствующего оборудования. Производственные линии заказчика оснащены мощными электродвигателями, которые потребляют большие пусковые токи, а также генерируют токи рекуперации – поток электроэнергии, направленной обратно в сеть, возникающий при торможении двигателей.
Подключить ИБП напрямую к нагрузке, генерирующей рекуперативные токи, невозможно, потому что ИБП не рассчитаны на работу в качестве приемников электроэнергии. При появлении обратной энергии от нагрузки она поступит на выход ИБП. В этом случае ИБП уходят в защиту и отключают нагрузку, а в худшем случае могут сами выйти из строя.
Также необходимо было точно знать максимальную пусковую мощность нагрузки для правильного подбора ИБП по мощности. ИБП подбирается не по номинальной, а по максимальной мощности нагрузки, с небольшим запасом. Нельзя попускать того, чтобы максимальная мощность нагрузки превышала мощность ИБП.
Измерение параметров нагрузки и подбор решения
Поэтому, на первом этапе, для правильного подбора оборудования бесперебойного питания инженеры нашей компании провели замеры электрических параметров нагрузки. С помощью специальной профессиональной аппаратуры (анализатора качества электроэнергии) были измерены пиковые значения потребляемой мощности в каждой производственной линии, а также максимальные токи рекуперации. Исходя из этих данных было подобрано комплексное решение.

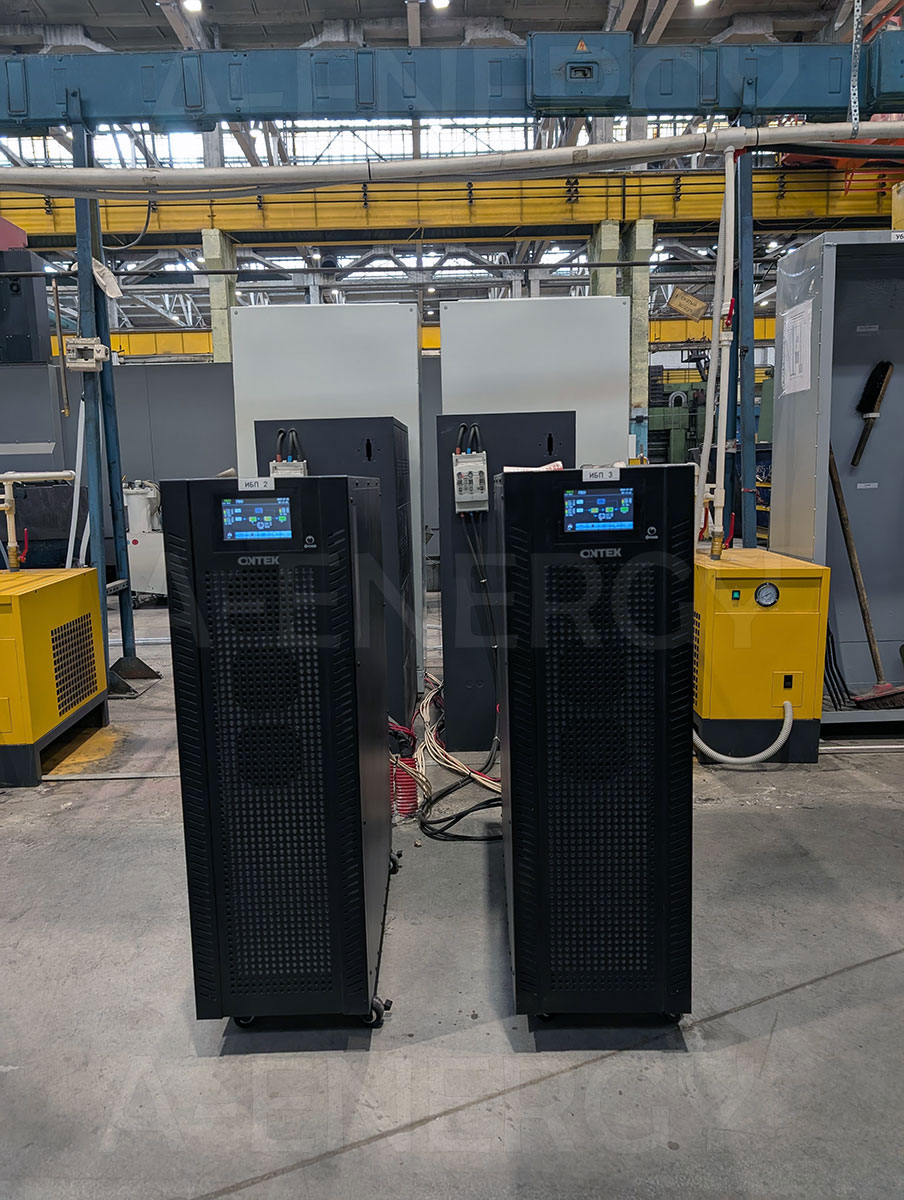

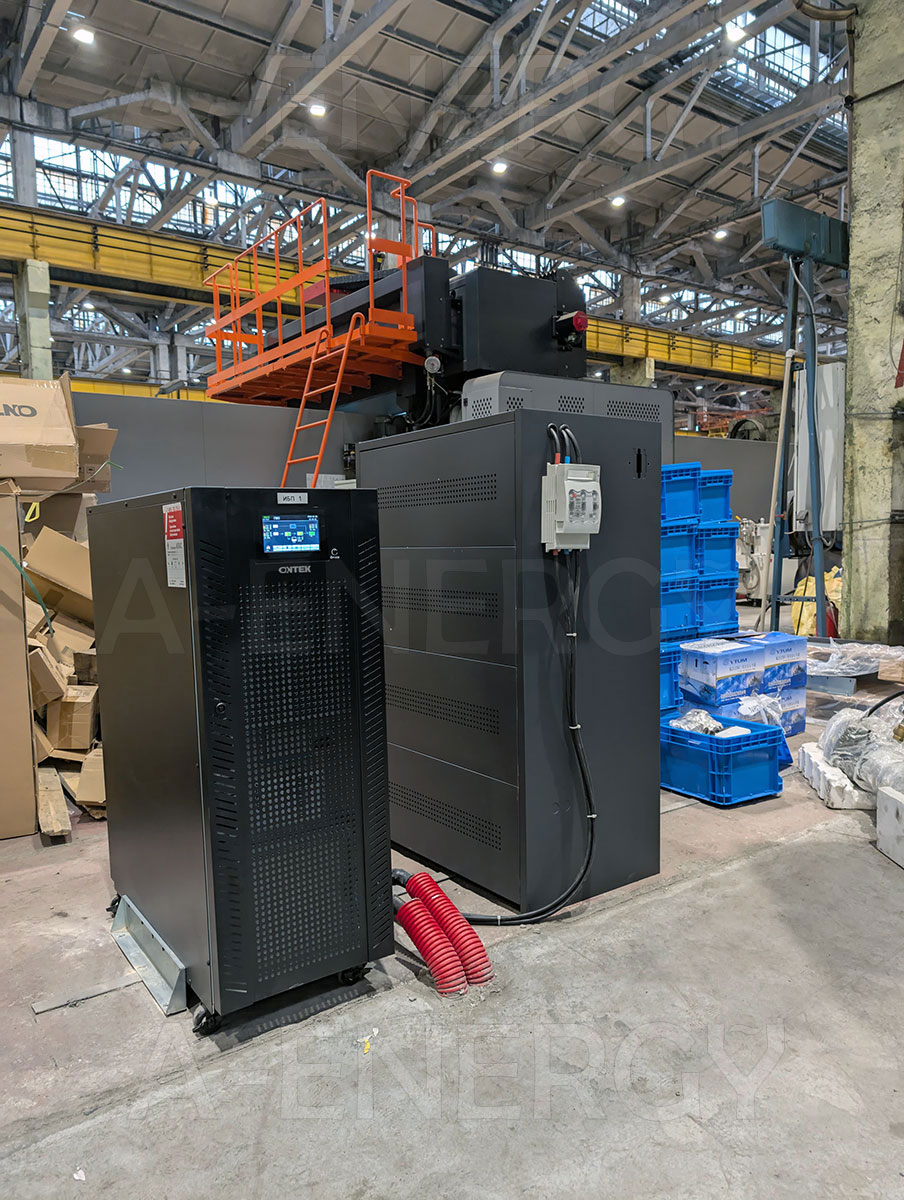

Ядром решения были выбраны источники бесперебойного питания от надёжного российского производителя ONTEK. Использованы 4 ИБП ONTEK серии PM мощностью 60 кВА/кВт каждый, в связке с готовыми батарейными модулями ONTEK DBC.
Укрощение обратной энергии

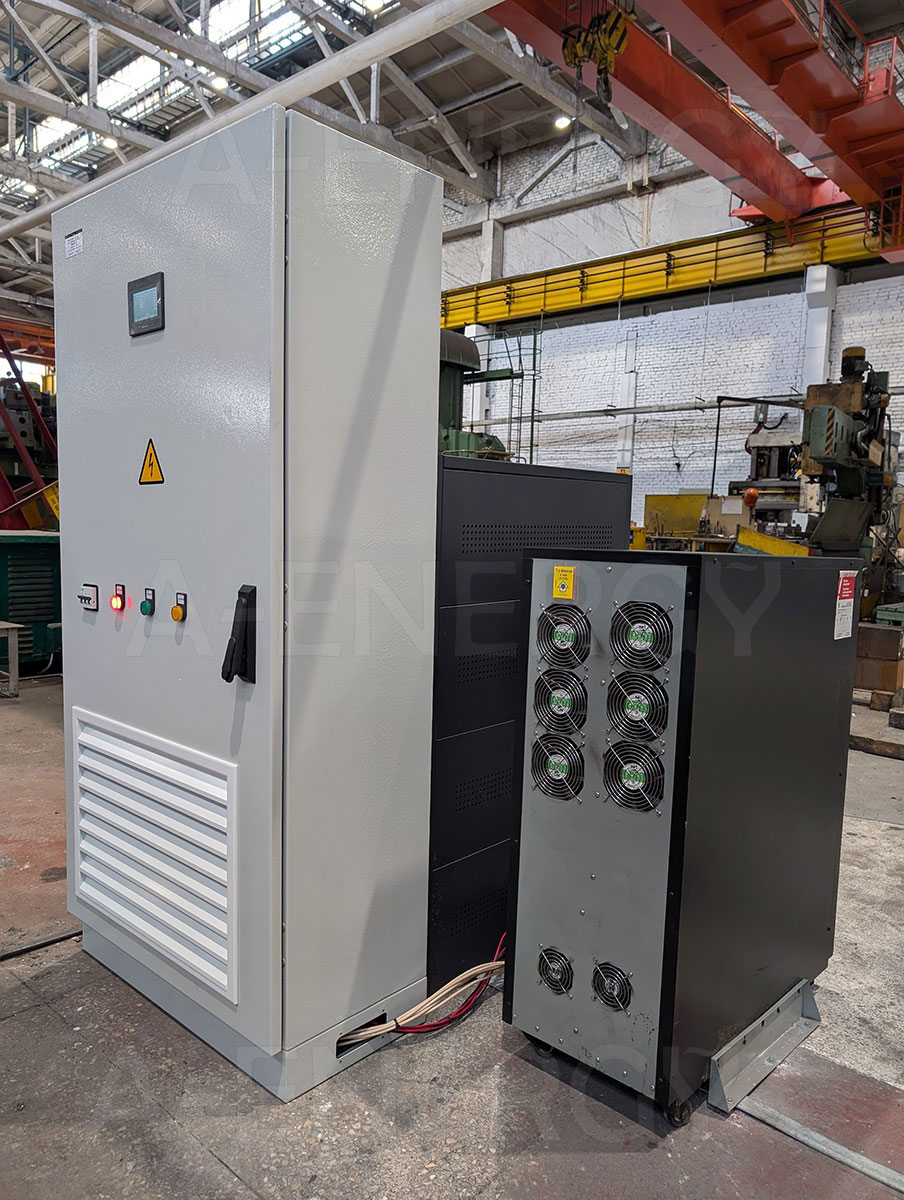

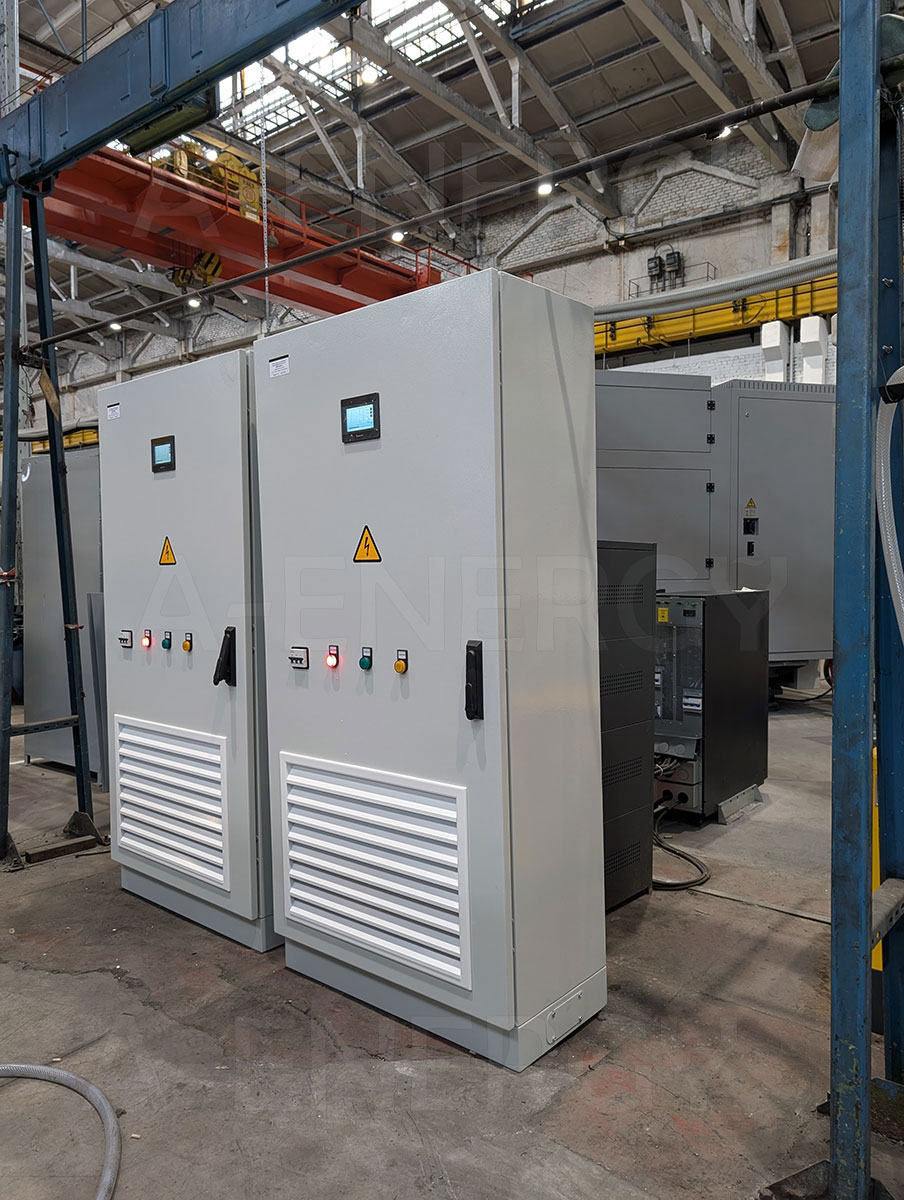

Для нейтрализации рекуперативных токов были изготовлены специальные модули поглощения рекуперационной мощности. Они интегрированы в схему между выходом ИБП и производственной нагрузкой.
Принцип работы модулей автоматический: как только двигатели начинают генерировать обратную энергию, модули мгновенно принимают ее на себя, рассеивая в виде тепла на специальных мощных ТЭНах. Таким образом, рекуперационная энергия поглощается модулями, а ИБП продолжают работать в обычном режиме, выдавая на выходе чистую синусоиду.
Итоги проекта
Всего в ходе реализации данного проекта наша компания выполнила следующие работы:
- Измерение электрических параметров нагрузки Заказчика
- Расчет, подбор, изготовление и поставка соответствующего оборудования

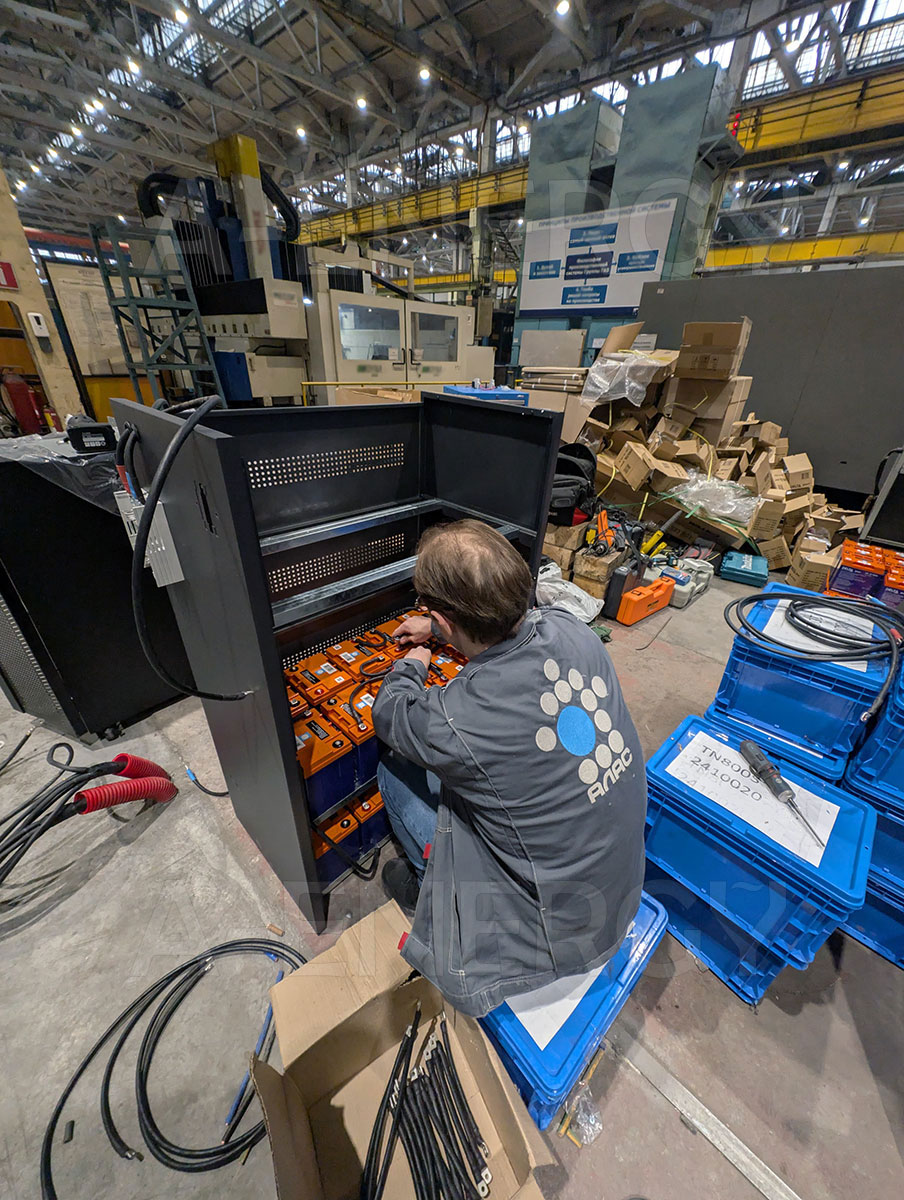

- Монтаж оборудования, интеграция ИБП и модулей поглощения рекуперации
- Подключение нагрузки и тестирование системы в различных режимах
В настоящее время система введена в штатную эксплуатацию. Производственные линии Заказчика полностью защищены от всех проблем в электросети. Модули поглощения успешно справляются с рекуперацией, а ИБП обеспечивают эталонное питание оборудования как при работе от сети, так и в батарейном режиме. Таким образом, система бесперебойного питания от компании АЛАС гарантирует непрерывность и безопасность технологического процесса.
