Высокоэффективный OPUS HE
Компания EFORE представляет новую линейку систем постоянного тока OPUS HE
Модельный ряд системы OPUS HE обеспечивает выходные постоянные напряжения 48, 60, 110,125 и 220 Вольт, что позволяет удовлетворить любые потребности в источниках постоянного тока.
Систем OPUS HE состоит из выпрямительных модулей , имеет универсальный интерфейс, несколько видов контроллеров для обеспечения гибкости решений .
OPUS HE отличается универсальностью и модульным исполнением, это позволяет собирать систему под самые разные запросы клиента.

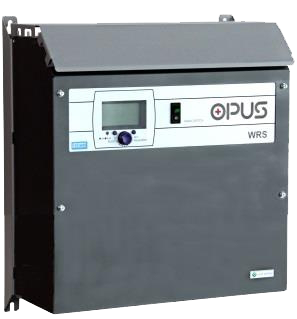

Система встраивается в стандартный шкаф, или стойку, либо монтируется на стенку.
В состав системы входят зарядные устройства, выпрямители, инверторы, дополнительные функциональные блоки, контроллеры.
Продуктовая линейка:
Зарядное устройство | |
шкафное исполнение | |
кабинетное исполнение | |
Дополнительные функциональные блоки |
|
Модуль пользовательского интерфейса | |
Выпрямители серии MHE | |
EIM инверторы | |
Контроллеры управления системы |
Инверторная система достаточно гибкая, включает в себя дополнительные контроллеры.

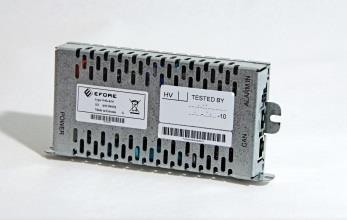

Новые выпрямительные модули серии MHE обладают следующими характеристиками:
- КПД >96 %
- Конвекционное охлаждение
- Напряжение 24, 48, 60, 110, 125, 220 VDC
- Выходная мощность 2000 W
- 1500 W для модели 24VDC
- Постоянная мощность
- Номинальное входное напряжение 230VAC, диапазон от 85 до 300 VAC
- Активное разделение тока нагрузки
- Внутренняя защита от перегрева
- Цифровая передача данных контроллеру VIDI через шину CAN
- Удобная конструкция со всеми подключениями на передней панели
-
Электромагнитная совместимость:
- Telecom EN 300 386
- Industrial EN 61000-6-2, EN61000-6-3, EN61000-6-4, EN61000-6-5
- Безопасность: UL/CSA/IEC/EN60950-1
- Гарантия 2 года
Выпрямители имеют стандартный корпус для всех напряжений. Согласно таблице отличием выпрямителя одного напряжения от другого является цветовая наклейка на внешнем корпусе.
Выходное напряжение постоянного тока |
Мощность выпрямителей |
5U Rack 12U Rack |
Standard cabinet 2066 |
Cabinet 2086 |
220 |
2.0 kW |
10.0 kW |
12.0 и 24.0 kW |
16.0 kW |
125 |
2.0 kW |
10.0 kW |
12.0 и 24.0 kW |
16.0 kW |
110 |
2.0 kW |
10.0 kW |
12.0 и 24.0 kW |
16.0 kW |
60 |
2.0 kW |
10.0 kW |
12.0 и 24.0 kW |
32.0 kW* ) |
48 |
2.0 kW |
10.0 kW |
12.0 и 24.0 kW |
32.0 kW* ) |
24 |
1.5 kW |
7.5 kW |
9.0 и 18.0 kW |
|
* Максимальная конфигурация 3 шт. в параллель, общая мощность 96 kW
Особенности новой системы OPUS HE :
- Встроенный MODBUS TCP/IP
- Опции:
- защита от перенапряжения
- распределение питания постоянного тока
- батарея
- инверторы + распределение переменного тока
- Конвертеры DC-DC + распределение питания постоянного тока
Отличия системы OPUS C от системы OPUS HE:
OPUS C |
OPUS HE |
Предыдущая модель выпрямителей |
Новая модель выпрямителей |
КПД 90 % |
КПД увеличен до 96,5 % |
Мощность 1600 W |
Мощность увеличена на 25 % до 2000 W |
Размеры выпрямителей: В23xШ8,3xГ34,5 см |
Размеры уменьшены выпрямителей на 30 %: 15,4x8,3 x34,5 см |

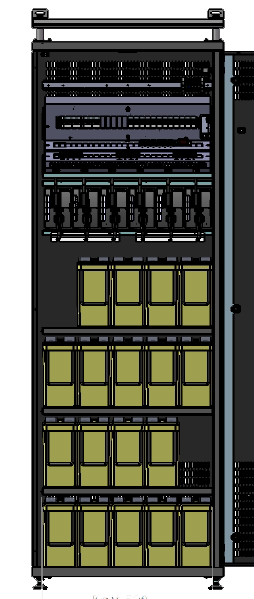

Кабинеты с максимально 3-мя батарейными полками |
Система с 4-мя батарейными полками (для моделей 48VDC, 110VDC) |
Стандарт EMC IEC61000-2-4 |
Новый стандарт EMC IEC61000-2-5 |
Гарантия 1 года |
Гарантия 2 года |
|
Усовершенствованная система OPUS C с комплектацией |
Конвекционное охлаждение против вентилятора:
- Лучший производитель вентиляторов обещает L10 (10% ошибки) в 60°C после 100 000 ч (11,4 лет) эксплуатации, худшие производители вентиляторов ничего не обещают!
- Продолжительность эксплуатации вентилятора в 100 000 часов при t 60°C показывает на практике, что 4.52% вентиляторов выходят из строя в течение первых 5 лет
- Условия внешней среды сокращает срок службы вентиляторов, от пыли и грязи страдает электронная начинка оборудования
Конвекционное охлаждение выпрямителей повышает надежность системы, а отсюда:
- нет проблем от работы вентиляторов
- работа выпрямителей бесшумна, они не накапливают пыль.
Система OPUS HE – новая усовершенствованная система постоянного тока, у которой, по сравнению с предыдущим поколением систем OPUS C, больше КПД, мощность, увеличено количество батарейных полок, гарантия 2 года!
Более подробную информацию о данной системе вы можете прочитать, пройдя по ссылке.
