Что такое cos φ (косинус фи) и почему это важно при выборе ИБП

Введение

"У нас нагрузка 8 кВт – значит, нужен ИБП на 10 кВА". Эта логика кажется очевидной, но зачастую приводит к тому, что ИБП либо не справляется с нагрузкой, либо систематически работает в перегрузке, сокращая свой ресурс. Причина – в непонимании разницы между кВт, кВА и тем самым cos φ (косинусом фи), который производители скромно упоминают в технических характеристиках.

В этой статье мы объясним, что такое коэффициент мощности, почему он важен при выборе ИБП и как не ошибиться с расчётом.

1. Три вида мощности: активная, реактивная и полная

Чтобы понять cos φ, нужно разобраться с тремя видами мощности в переменном токе.

Активная мощность (P, кВт) – мощность, которую оборудование реально потребляет и преобразует в полезную работу (тепло, свет, движение). Именно она отражается в счётах за электроэнергию.

Реактивная мощность (Q, кВАр) – мощность, которая «колеблется» между источником и нагрузкой, не совершая полезной работы. Она необходима для создания электромагнитных полей в катушках индуктивности (двигатели, трансформаторы) и для зарядки конденсаторов. Реактивная мощность создаёт дополнительный ток в сети, увеличивая потери, но в счётчик бытового потребителя не попадает.

Полная мощность (S, кВА) – геометрическая сумма активной и реактивной мощностей. Именно на полную мощность рассчитываются кабели, трансформаторы и – что важно для нас – источники бесперебойного питания.

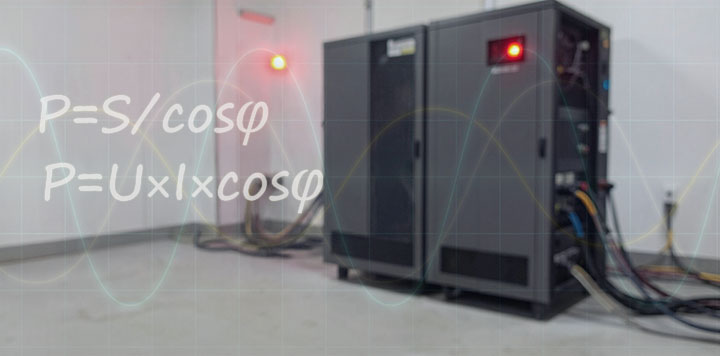

Связь между ними: P = S / cos φ.

Здесь cos φ – это и есть коэффициент мощности, численно равный косинусу угла сдвига фаз между током и напряжением.

2. Простой пример

Представьте: у вас есть нагрузка – серверный шкаф с заявленным потреблением 5 кВт. Коэффициент мощности нагрузки – 0,8.

Полная мощность: S = P / cos φ = 5 кВт / 0,8 = 6,25 кВА

Значит, для питания этой нагрузки вам нужен ИБП мощностью не менее 6,25 кВА (не 5 кВт, как можно было бы подумать). Если вы купите ИБП на 5 кВА – он будет перегружен.

И наоборот: если производитель указывает мощность ИБП только в кВА, не зная cos φ нагрузки, вы можете переплатить за лишние кВА.

3. Cos φ ИБП и cos φ нагрузки: два разных понятия

Важно разграничивать два параметра.

3.1. Коэффициент мощности на входе ИБП

Этот параметр показывает, насколько "удобен" ИБП для питающей сети. Современные онлайн-ИБП с активным корректором коэффициента мощности (APFC) имеют входной cos φ = 0,99, то есть потребляют от сети почти только активную мощность и практически не создают реактивной нагрузки на трансформаторы и кабели.

Устаревшие модели ИБП без APFC могут иметь входной cos φ = 0,8 и ниже, что создаёт значительную реактивную нагрузку на питающую сеть.

3.2. Коэффициент мощности нагрузки (выходной)

Именно этот параметр определяет, сколько активной мощности (кВт) может обеспечить ИБП при своей номинальной полной мощности (кВА).

Например, ИБП мощностью 10 кВА с выходным cos φ = 0,9 обеспечит нагрузку до 9 кВт. Тот же ИБП с cos φ = 0,8 – только 8 кВт. При подключении нагрузки 9 кВт к ИБП 10 кВА / 0,8 cos φ – устройство уйдёт в перегрузку.

Именно поэтому при выборе ИБП нужно смотреть не только на полную мощность в кВА, но и на указанный производителем выходной коэффициент мощности.

4. Тенденция рынка: cos φ = 1,0

Современные онлайн-ИБП ведущих производителей (в том числе ONTEK) имеют выходной cos φ = 1,0. Это означает, что вся номинальная мощность в кВА полностью доступна в кВт: ИБП на 10 кВА обеспечивает ровно 10 кВт активной нагрузки.

Для потребителя это выгодно: не нужно пересчитывать кВА в кВт и закладывать "запас на cos φ". Мощность, которую вы видите в паспорте, – та мощность, которую вы и получаете.

Если вам предлагают ИБП без явного указания выходного cos φ – уточните этот параметр у производителя или поставщика. Отсутствие этой информации в паспорте – повод задать вопрос.

5. Практические рекомендации по расчёту мощности ИБП

Шаг 1. Определите активное потребление нагрузки в кВт. Можно измерить клещевым амперметром или прочитать в технической документации оборудования.

Шаг 2. Определите cos φ нагрузки. Для IT-оборудования с современными импульсными блоками питания – как правило, 0,9–0,99. Для оборудования с двигателями – 0,7–0,85.

Шаг 3. Рассчитайте требуемую полную мощность: S (кВА) = P (кВт) / cos φ нагрузки.

Шаг 4. Выберите ИБП, у которого номинальная полная мощность (кВА), учитывая выходной cos φ (кВт), равна рассчитанной нагрузке. Рекомендуемый запас по мощности – 20–30%.

Шаг 5. Учтите пусковые токи. Если к ИБП подключаются двигатели (насосы, вентиляторы, компрессоры), их пусковой ток в 5–7 раз превышает номинальный. Это требует дополнительного запаса или применения частотных преобразователей.

6. Типичные ошибки

• "Купили ИБП на 10 кВА, а он не тянет нагрузку 8 кВт". Причина: ИБП имеет выходной cos φ = 0,8, то есть реальная мощность в кВт = 10 / 0,8 = 8 кВт. При нагрузке 8 кВт ИБП работает на пределе, без запаса.
• "Суммировали кВт и кВА вместе". Нельзя складывать кВт и кВА напрямую. Сначала переведите всё в единую систему.

Заключение

Коэффициент мощности cos φ – один из ключевых параметров при выборе ИБП, который часто остаётся "за кадром". Понимание разницы между кВт и кВА, а также умение правильно рассчитать требуемую мощность ИБП позволяет избежать дорогостоящих ошибок – как при покупке недостаточно мощного устройства, так и при переплате за избыточную мощность.

Специалисты компании АЛАС готовы помочь вам с корректным расчётом мощности ИБП для любого объекта – от небольшого офиса до крупного промышленного предприятия. Свяжитесь с нами для бесплатной консультации.
