Падение напряжения - наиболее значительная проблема качества электроэнергии
Современная промышленность становится все более автоматизированной, и чувствительность процессов к изменениям качества электроэнергии возрастает.
Общепризнано, что качество является важным аспектом электроснабжения. Важны не только низкие цены, но и высокое качество для клиентов. Цена и качество часто являются взаимодополняющими аспектами; вместе они определяют ценность, которую потребители получают от потребления электроэнергии.
Компании все более чувствительны к проблемам качества электроэнергии, поскольку они могут вызвать проблемы и повреждения оборудования, вплоть до прерывания производственного цикла. Наиболее значительным из всех явлений, связанных с качеством электроэнергии, является падение напряжения: более 60% затрат на низкое качество электроэнергии являются следствием падения напряжения. Стоимость ущерба при падении напряжения обычно ниже, чем при прерывании подачи напряжения, но первое происходит гораздо чаще. Проблемы возрастают с появлением сложных электронных приборов.
ЧТО ТАКОЕ ПРОВАЛЫ НАПРЯЖЕНИЯ

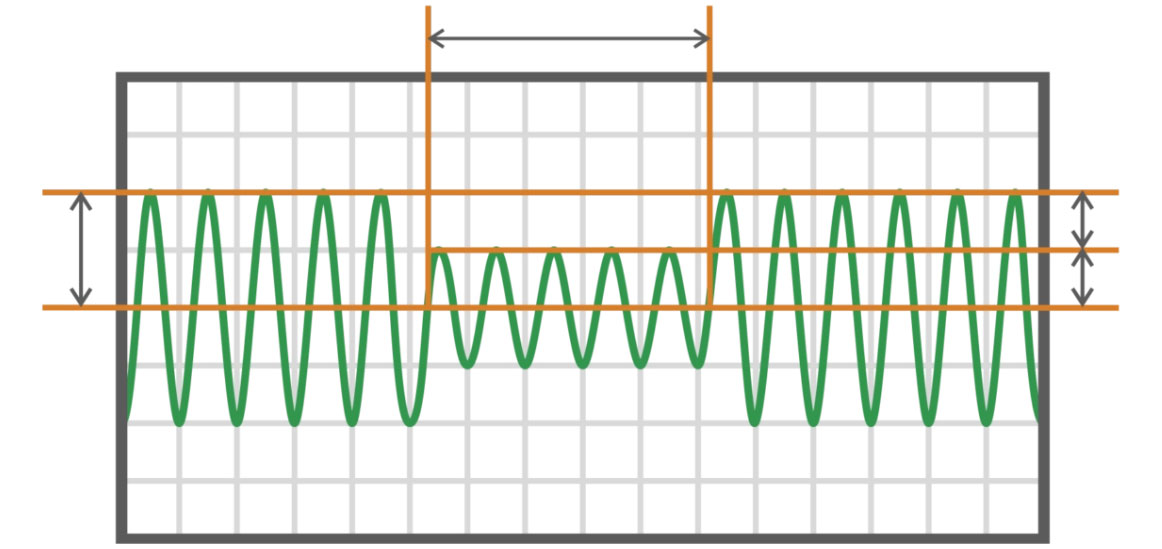

Временное снижение среднеквадратичного значения напряжения ниже определенного порога в точке линии электроснабжения.
Провалы напряжения обычно вызваны неисправностями в сети общего пользования или в установках пользователей сети, в редких случаях - временными перегрузками из-за включения больших двигателей или больших нагрузок. Провалы напряжения непредсказуемы и случайны.
Провал начинается, когда напряжение падает ниже 90% от номинального значения, и заканчивается, когда напряжение снова поднимается выше 90%. Длительность провала напряжения учитывается в пределах от 10 мс до 1 мин.
Значительное падение напряжения имеет продолжительность менее 1 секунды, а остаточное напряжение превышает 40% от номинального значения.
Провал напряжения распространяется от более высоких уровней напряжения к более низким, нагрузка часто подключается к уровню напряжения ниже точки отказа. Неисправности в сети вызывают глубокие провалы напряжения, если они происходят вблизи нагрузок. Частота провалов напряжения намного выше в случае воздушной сети, чем при использовании подземных кабелей.
АКТУАЛЬНОСТЬ ПРОВАЛОВ НАПРЯЖЕНИЯ
Чем современнее оборудование и чем больше требуется электроники, тем серьезнее проблемы, вызванные падением напряжения. С увеличением числа регенеративных источников энергии также увеличиваются просадки энергии, колебания и отклонения частоты.
Пример затрат, связанных с падением напряжения:
- Затраты на непроизводительный персонал из-за внезапного прекращения производственного цикла.
- Затраты на сырье и потерянное производство.
- Расходы на повреждения и/или неисправности оборудования (их ремонт, временный наем нового).
- Штрафы, вызванные договорными недостатками.
- Санкции за ущерб окружающей среде. Увеличение общих расходов на страхование.
РЕШЕНИЕ ДЛЯ СНИЖЕНИЯ ПРОВАЛОВ НАПРЯЖЕНИЯ
Многим предприятиям требуется устойчивость к перепадам напряжения и кондиционирование напряжения, а не резервное питание от батареи, обеспечиваемое системой ИБП. В тех случаях, когда резервное питание не требуется, компенсатор провалов обеспечивает превосходную защиту и дополнительные функции качества электроэнергии, такие как защита от провалов, превышения / понижения напряжения, колебаний напряжения.
Кроме того, защита всей установки с помощью ИБП, которая может гарантировать устойчивость к сбоям, может быть очень дорогостоящей из-за затрат на батарею и техническое обслуживание.
Правильным решением является компенсатор провалов, который позволяет корректировать провалы до 50% в течение 1 минуты.
Это экономичное решение: отсутствие затрат на техническое обслуживание и эксплуатацию: не требуется накопление энергии от аккумулятора, а КПД > 98% при номинальной мощности.
