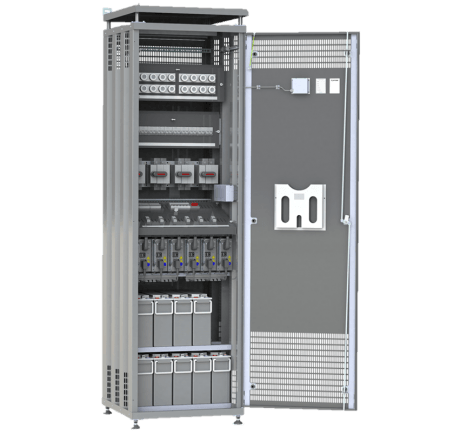

Шкаф оперативного тока с конвекционным охлаждением OPUS HE DC

Системы электропитания OPUS HE с конвекционным охлаждением и резервированием N + 1 для резервного питания критически важных приложений инфраструктуры, таких как передающие и распределительные подстанции, перерабатывающая промышленность, железнодорожная сигнализация и подстанции, телекоммуникации.

Шкафы постоянного тока Efore с естественной конвекцией охлаждаются без каких-либо вентиляторов в системе и обеспечивают КПД до 97%.

Благодаря прочной конструкции без вентиляторов и высокой эффективности модульные системы Efore значительно снижают требования к капитальным и эксплуатационным расходам на объектах энергетики и промышленности, для применения СОПТ на объектах 35-750 кВ. Для объектов энергетики полностью учитываются требования стандартов СТО 56947007-29.120.40.041-2010 «Системы оперативного постоянного тока подстанций, технические требования» и СТО 153-34.20.122-2006 «Нормы технологического проектирования подстанций с высшим напряжением 35-750 кВ», а для объектов промышленности – советующие отраслевые стандарты.

КЛЮЧЕВАЯ ОСОБЕННОСТЬ

  • КПД 97%
  • Без вентилятора - естественная конвекция
  • Масштабируемая мощность от 2 кВт до 24 кВт, резервирование N + 1
  • Конфигурируемые соединения батареи
  • Настраиваемые полки для батарей и модули распределения нагрузки
  • Дополнительный комплект IP21 и каплезащитный
  • Дополнительные шкафы IC и защита IP31, 54

Технические характеристики OPUC HE DC

Группа параметров

Параметр

Значение

Входные

параметры

Количество вводов, шт.

от 1 до 2*

Количество фаз на вводе, шт.

1 или 3

Напряжение на вводе:

для однофазных вводов, В

для трёхфазных вводов, В



220 - 19% +27%

380 - 19% +27%

Частота питающего напряжения, Гц

от 45 до 66

КПД ЗУ, %

97

Режим работы нейтрали

TN-S*

Выходные

параметры

Выходное напряжение постоянного тока, В

220 (110, 125, 24, 60, 48)*

Выходной ток, А

от 9 до 111*

Нестабильность выходного напряжения ЗУ, статическая, %

±0.5

Нестабильность выходного напряжения ЗУ, динамическая, при изменении нагрузки от 10 до 90%, %

±2

Количество отходящих секций, шт.

1 или 2*

Общее количество автоматических выключателей отходящих линий, шт

до 36*

Аккумуляторная

батарея

Тип

Свинцово-кислотная,

необслуживаемая

Ёмкость, Ач

от 12 до 200*

Срок службы, лет

от 5 до 15*

Исполнение

Степень защиты по ГОСТ 14254

от 20 до 54*

Климатическое исполнение по ГОСТ 15150

УХЛ4*

Габаритные размеры,(ВхШхГ) мм

Шкаф, корпус 7U, 12U*

* - параметр определяется при заполнении Опросного листа

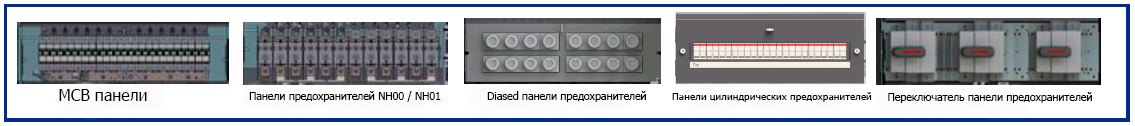

Варианты распределения нагрузки

Примеры компоновки шкафов OPUS

OPUS HE 24-18.0 OC2066

24В постоянного тока 62,5А - 750А

2 батарейных предохранителя MCCB 640A

Аккумулятор и распределительное пространство

OPUS HE 220-12.0 OC2066

220В постоянного тока 9,3А - 55,5А

2 x MCB 63A батарейные предохранители

Аккумулятор и распределительное пространство

OPUS HE 110-6.0 OC2066
110VDC 18,5A - 111A
Инвертор переменного тока мощностью до 3,6 кВт
2 x Switch Fuse 125A Предохранители
Аккумулятор и распределительное пространство



OPUS HE 48-6.0 OC2066

48VDC 41,7A - 125A

DC / DC преобразователь до 3 х 750 Вт

2 батарейных предохранителя MCB 125A

Аккумулятор и распределительное пространство
