Противодымная защита

Специалисты нашей компании выполнят проектирование, поставку оборудования и проведут монтаж систем противодымной защиты любой сложности. Интегрируем с другими смежными системами. Работаем по всей России.

При возникновении пожара наибольшую опасность окружающим представляют продукты горения и угарный газ. Отравления такими веществами приводят к почти моментальному летальному исходу. Они очень быстро распространяются по всему помещению. Именно поэтому грамотное дымоудаление является важным компонентом безопасности всех зданий, независимо от их назначения.

Требования защиты в офисных помещениях

С целью снижения концентрации вредных веществ и задымленности в воздухе при эвакуации людей используются специализированные системы противодымной защиты. Все требования к реализации таких технологий описаны в нормативных актах, например, в статье 56 ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности». Согласно ей, в системах защиты необходимо предусматривать сразу несколько вариантов борьбы с задымлениями при возгораниях:

  • применение объемно-планировочных решений в разноплановых зданиях;
  • реализация конструктивных решений с учетом планировки помещения;
  • монтаж противодымной вентиляции проточной конструкции. Это помогает в создании подпора воздуха внутри, в том числе на лестничных клетках и тамбурах.

Требования к защитным системам вывода дыма реализованы не только в данном законодательном акте, есть и другие документы, в рамках которых осуществляется проектирование, разработка монтаж и сдача в эксплуатацию агрегатов противодымной защиты.

Вот некоторые правила и нормы, регламентирующие пожарную безопасность:

  • «ГОСТ Р 53299-2013. Воздуховоды. Метод испытаний на огнестойкость»;
  • «ГОСТ Р 53305-2009. Противодымные экраны. Метод испытаний на огнестойкость»;
  • «СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
  • «ГОСТ Р 53300-2009. Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний»;
  • «СП 44.13330.2011. Административные и бытовые здания. Актуализированная редакция СНиП 2.09.04-87»;
  • «НБП 240-97. Противодымная защита зданий и сооружений. Методы приёмо-сдаточных и периодических испытаний»;
  • «ГОСТ Р 53301-2013. Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость»;
  • «СП 60.13330.2016. Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003;
  • «ГОСТ Р 53302-2009. Оборудование противодымной защиты зданий и сооружений. Вентиляторы. Метод испытаний на огнестойкость»;
  • «ГОСТ Р 53303-2009. Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на дымогазопроницаемость».

Исходя из вышеуказанных норм, все виды противодымных компонентов должны монтироваться в следующих местах:

  • коридоры и залы в жилых зданиях и местах общественного значения. Высота потолков – больше 28 метров;
  • туннели и коридоры в цокольных помещениях и подвальных этажах зданий. Основная черта – эти пространства должны относиться к помещениям постоянного пребывания людей;
  • выставочные центры, пассажи, атриумы;
  • другие виды помещений, не имеющих бытовой вентиляции, в том числе в случаях возникновения возгораний;
  • коридоры, длиной больше 15 метров, не имеющие проветривания и располагающиеся в многоэтажных зданиях. Назначение помещений может быть самое разное – административное, складское, производственное, общественное и др.;
  • холлы с лестничными клетками незадымляемой реализации;

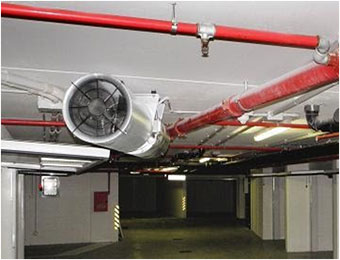

  • автопаркинги наземной и подземной постройки, все модификаций.

Создание и монтаж таких установок не предусматривается для тех помещений, площадь которых менее 200 квадратных метров. Еще один фактор нерекомендуемый для установки защиты – наличие стационарных систем пожаротушения или устройств газового и порошкового тушения. В коридорах также можно не устанавливать дымовую защиту, когда дымоудаление присутствует в прилегающих помещениях.

Принцип функционирования и конструктивное устройство систем

Как и любое высокофункциональное решение, система удаления задымления имеет достаточно сложный механизм, слаженная работа которого обеспечивает максимум функциональности.

Конструктивные элементы машин по дымоудалению:

  • вентиляторы. Осуществляют разрежение воздуха и выводят его наружу;
  • клапаны удаления. Направляют газы в дымовые шахты;
  • шахты. Выводят продукты горения из защищаемых помещений наружу;
  • вентиляторы для подпоров воздуха. Создают избыток давления в шахтах лифтов и на лестничных клетках;
  • клапаны огнезадерживания. Ограничивают распространение газообразных веществ и пламени по элементам вентиляции.

Принцип работы

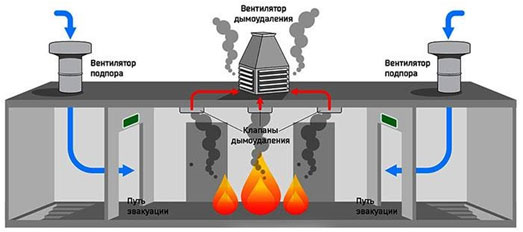

Алгоритм работы защитной системы:

  1. в случае наличия летучих продуктов горения, они обнаруживается чувствительными компонентами. В результате срабатывает ИПД – пожарный дымовой сигнализатор;
  2. далее сигнал направляется на устройство приемно-контрольного действия и на управляющие компоненты. К таким приборам относится пульт автоматической установки сигнализации, которых находится в диспетчерском пункте здания;
  3. контрольное оборудование подает импульс на закрытие задерживающих клапанов, размещенных в местах пересечения противопожарных заграждений;
  4. осуществляется запуск вентиляторов притока воздуха и удаления дыма. Начинается непосредственное выведение продуктов горения наружу из помещений;
  5. механизм подпора воздуха начинает интенсивно нагнетать чистый воздух в основные пути эвакуации – лестничные клетки, коридоры, шахты лифтов.

Среди возможностей данного рода защитных систем присутствует также ограничение и даже полное предотвращение распространения огня из очага начального возгорания. Снижение плотности задымлений на маршрутах эвакуации и обеспечение безопасных условий для дыхания и видимости – также немаловажные функциональные задачи. Полное их выполнение уменьшает вероятность возникновения негативных последствий от отравления продуктами горения.

Не стоит забывать и о том, что система способствует существенному снижению температуры внутри помещения, тем самым сводя к минимуму негативное тепловое воздействие на конструкцию строения. Предотвращение дальнейшего распространения пламени – еще одна его сильная сторона.

Процесс проектирования и установки защитных систем

Ориентируясь на нормы, скажем, что компоненты предотвращения распространения задымленности создаются для каждого пожарного отсека отдельно, за исключением некоторых систем подпора воздуха. К последним относятся решения, нацеленные на защиту только шахт лифтов и лестничных клеток, которые соединены с разнотипными пожарными отсеками. Также исключение действует на системы подпоров, применяемых для защиты неразделенных на отсеки атриумов и пассажей. Системы можно проектировать и применять в сочетании с дымоудалением. Отдельное использование не разрешается стандартами.

Противодымная защита – это технический комплекс, соединяющий в себе специфическое оборудование. Исходя из этого, вопросами проектирования и монтажа должны заниматься только организации, имеющие лицензию МЧС. Сотрудники таких фирм имеют опыт выполнения таких работ и все необходимые допуски СРО.

Реализовано 2 ключевых принципа создания механизмов противодымной защиты: динамический и статический. Последний вид более дешевый и простой, с его помощью можно оборудовать систему вентиляции и предотвращения распространения дыма, блокируя его внутри. Из недостатков стоит выделить неспособность снижать концентрация вредных газообразных веществ и температуру в помещениях.

Динамические же системы оперативно выводят дым за пределы зданий, тем самым снижая концентрацию угарного газа, посредством активной циркуляции воздуха. Исходя из особенностей охраняемого объекта и бюджета, в процессе разработки можно применять как абсолютно новую инфраструктуру, так и уже имеющуюся вентиляционные шахты. Есть возможность разработать индивидуальную систему коммуникаций.

Применяя динамические конструкции, существенно увеличиваются шансы избежать отравления продуктами горения. Применение обеих систем – статического и динамического типов разрешается правилами пожарной безопасности.

Основные этапы проектирования

Разработка решений противодымной защиты регулируется СП 7.13130.2013 и подразумевает выполнение таких последовательных шагов:

  1. выезд специалистов на объект для тщательного осмотра и контроля. При этом осуществляется анализ имеющейся ситуации и возможностей использования уже имеющихся компонентов вентиляции;
  2. определение точек монтажа элементов системы дымоудаления;
  3. мониторинг поэтажных планов здания, совмещение их с проектом разрабатываемой вентиляции. Проверяется целесообразность применения тех или иных методов удаления дыма в конкретной среде;
  4. расчет систем и выбор конкретных моделей оборудования;
  5. создание точных чертежей и спецификации, согласование всех нюансов с заказчиком.

Определение необходимого рабочего объема вентиляции рекомендовано осуществлять в соответствии с СП 7.13130.2013 «Расчетное определение основных параметров противодымной вентиляции зданий». В рекомендациях к стандарту вы найдете расчетные формулы для точного определения всех требуемых параметров системы и таблицы со свойствами материалов, которые применяются при конструировании разнотипных зданий.

После осуществления разработки проекта и согласования всех вопросов следует процесс монтажа, который в свою очередь также состоит из нескольких манипуляций.

Установка компонентов включает:

  • прокладывание воздуховодов. В большинстве случаев компоненты имеют сварную конструкцию. Сначала последовательно крепятся модульные элементы. Монтаж осуществляется строго согласно проекту. В случае необходимости в областях циркуляции устанавливают разветвления, а отверстия воздуховодов закрываются решетками. Главная задача частей – отвод продуктов горения в дымовые шахты, которые ведут к вытяжным вентиляторам. Параллельно осуществляется монтаж подпорных труб. Допускается размещать их вместе с дымоходами, хотя отверстия труб с разным назначением не должны соприкасаться;

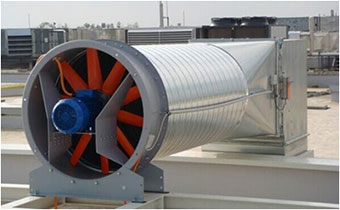

  • вентиляторы. Эти компоненты устанавливаются следующими, как правило, возле выхода дымовой шахты, на крыше сооружения. Если же монтаж прибора реализуется внутри, тогда над местом расположения необходимо определить люк для доступа на крышу;
  • обработка защитными веществами воздуховодов. Как правило, применяются рулонные огнезащитные материалы, штукатурка, упорные краски;
  • клапаны дымоудаления. Для начала проводится осмотр клапана на предмет повреждений. Производить монтаж, стоит, учитывая расположения стрелок направления воздушных потоков или дыма. Монтажные отверстия для клапанов размещаются согласно техническим указаниям. С целью предотвращения перекосов клапан предварительно укрепляется распорками из негорючих материалов. Далее подключаются клапанные приводы к системе противопожарной защиты;
  • присоединение элементов сигнализации и датчиков. В зданиях с большой площадью рекомендовано дополнительно применять способ зонирования. Это позволит назначить конкретные блоки управления на отдельные участки помещения.

Самый последний шаг – сдача системы органам государственного контроля, в процессе которого и проводится заключительная проверка.

Мониторинг работоспособности и техническое обслуживание систем

Ключевой стандарт, по которому проводится тщательная проверка при сдаче объекта – ГОСТ Р 57974. Он регламентирует организацию проведения проверок, ведь включает все требования профильных стандартов. Контролю подлежит все – начиная с общей системной работоспособности, заканчивая последовательным тестированием всех рабочих узлов. Также особое внимание обращается на проектную документацию и соответствие ее реальной картине.

Каждый сотрудник защищаемого объекта должен уметь пользоваться созданной системой, настраивать ее и правильно реагировать, если возникнет тревога.

Реализуется эксплуатация и техническое обслуживание согласно таким пунктам:

  • осмотр всех конструктивных частей на предмет наличия неисправностей и повреждений;
  • мониторинг программных настроек и общей работоспособности;
  • очистка всех компонентов от загрязнений;
  • контроль эксплуатации, замена или ремонт износившихся деталей, в том числе контактов и огнеупорных покрытий.
