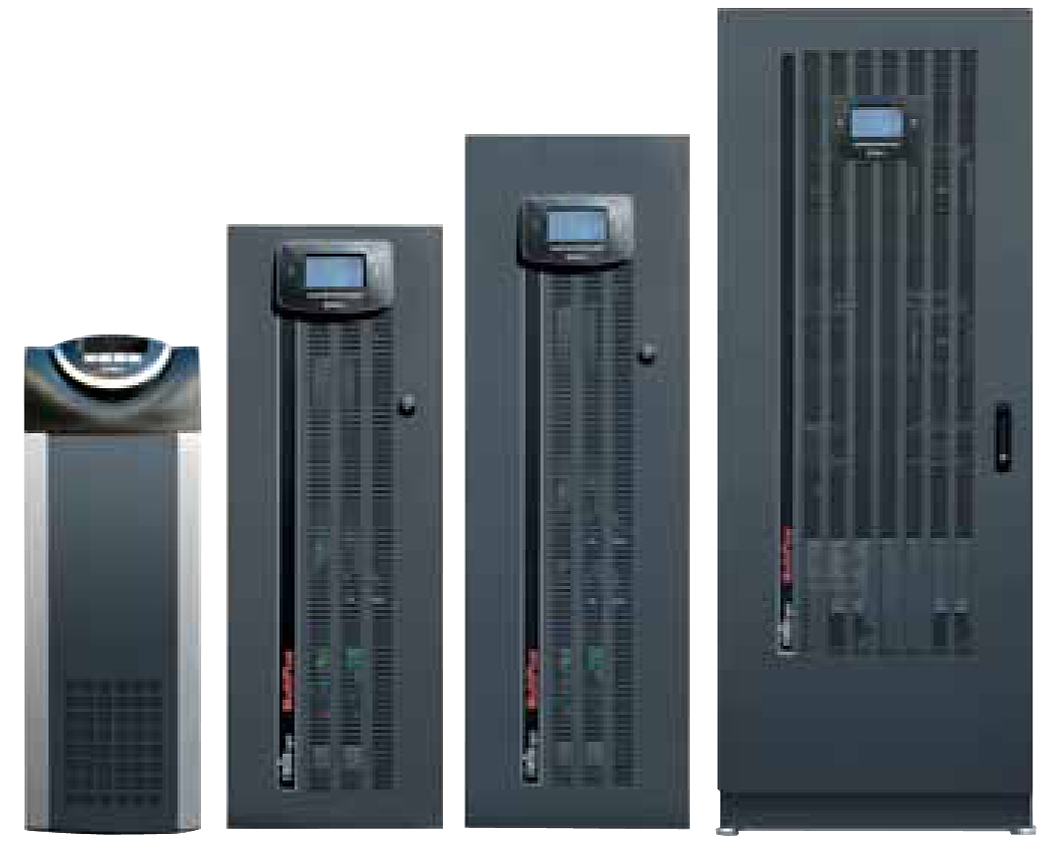

Источник бесперебойного питания (ИБП) MCT/MST 10 Multi Sentry 3/3 10-20 кВА
ИБП серии Multi Sentry идеально подходят для защиты компьютерных систем, телекоммуникационных устройств, компьютерных сетей и в целом любых ответственных систем, где риски, связанные с недостаточно высоким качеством электроснабжения, могут отрицательно сказаться на непрерывности работы и предоставляемых услуг с исключительно высокой стоимостью. Выходная мощность данных ИБП от 10 кВА до 20 кВА.
Серия Multi Sentry включает в себя трехфазные по входу и выходу модели и использует технологию On line двойного преобразования в соответствии с классификацией VFI-SS-111, как определено нормативом IEC EN 62040-3. ИБП Multi Plus разработан и изготовлен с применением самых современных технологий и компонентов, что позволяет обеспечить максимальную защиту подключенных к нему нагрузок в условиях энергосбережения и без какого-либо воздействия на внешнюю сеть.
ОТСУТСТВИЕ ВЛИЯНИЯ НА ПИТАЮЩУЮ СЕТЬ
 |
Благодаря применяемой технологии, Multi Sentry решает любые проблемы по использованию в тех случаях, где питающая сеть имеет ограниченную установленную мощность, где питание на ИБП подаётся в том числе от генератора или где имеются проблемы с совместимостью нагрузок, создающих гармонические искажения сетевого напряжения.
|
Кроме того, Multi Sentry выполняет функцию высококачественного фильтра, корректируя коэффициент мощности и защищая источник своего питания (сеть или генератор) от гармонических составляющих и реактивной мощности, которые создаются подключенной нагрузкой.
ГИБКОСТЬ В ИСПОЛЬЗОВАНИИ
ИБП Multi Sentry может быть использован в самых различных областях применения благодаря его высоким техническим характеристикам, гибкости его конфигурации и дополнительным аксессуарам и опциям.

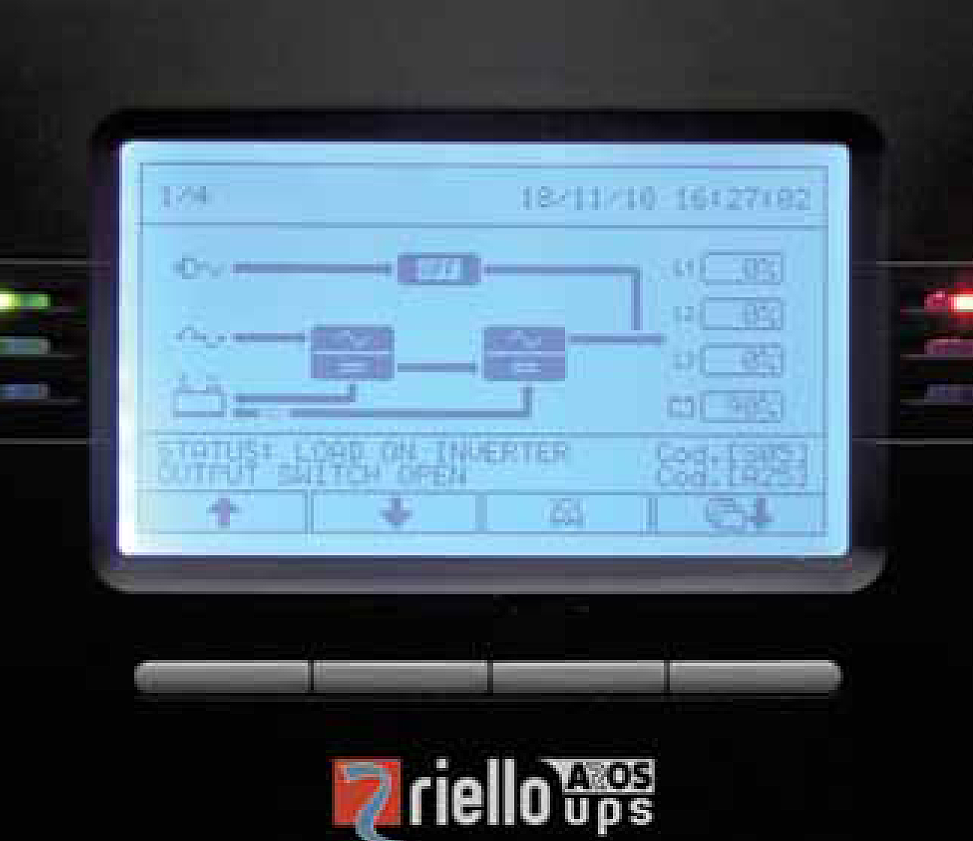

ШИРОКИЕ ВОЗМОЖНОСТИ ПО ОБМЕНУ ИНФОРМАЦИЕЙ
|
 |
Модели Multi Sentry 1 фаза:
- Мощность: 10кВА, 12кВА, 15кВА, 20кВА
Модели Multi Sentry 3 фазы
- Мощность: 10кВА, 12кВА, 15кВА, 20кВА, 30кВА, 40кВА, 100кВА, 120кВА
Технические характеристики
|
Модель |
MCT/MST 10 |
MCT/MST 12 |
MCT/MST 15 |
MCT/MST 20 |
|
Мощность ИБП (кВА/кВт) |
10/9 |
12/10,8 |
15/13,5 |
20/18 |
|
Входные характеристики |
||||
|
Входное напряжение (В) |
380-400-415 В~ три фазы с нейтралью |
|||
|
Диапазон входного напряжения (В) |
180 ÷ 264В |
|||
|
Входная частота (Гц) |
50/60 Гц |
|||
|
Диапазон входной частоты (Гц) |
40 ÷ 72 Гц |
|||
|
КНИ входного тока (%) |
< 3% |
|||
|
Выходные характеристики |
||||
|
Выходное напряжение (В) |
380-400-415 В~ по выбору |
|||
|
Стабильность выходного напряжения (%) |
+/-3% в динамике |
|||
|
Искажение выходного напряжения (%) |
≤1% при линейной нагрузке / ≤3% при искажающей нагрузке |
|||
|
Перегрузочная способность (%) |
115% неогр. время, 125% 10 мин, 150% 1 мин, 168% 5 с |
|||
|
Характеристики батарей |
||||
|
Напряжение DC шины (В) |
480 |
|||
|
Тип подключаемых АКБ |
Свинцово-кислотные, герметичные, необслуживаемые |
|||
|
Время работы при 100% нагрузке от встроенных АКБ |
35 |
28 |
22 |
12 |
|
Общие характеристики |
||||
|

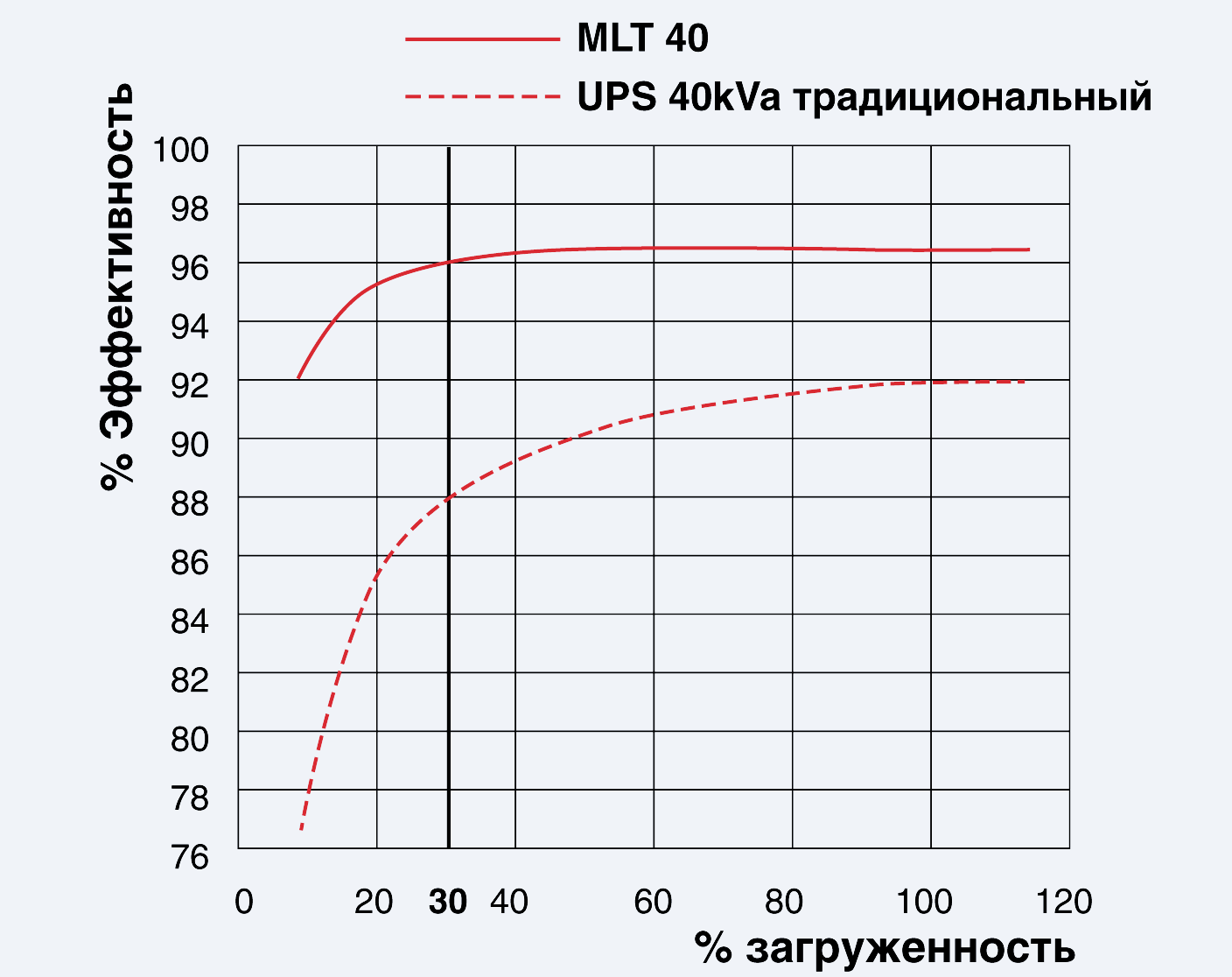

КПД (%) |
>93.5% |
>94% |
||
|
Возможность параллельной работы |
Да |
|||
|
Входное подключение |
клеммы |
|||
|
Выходные разъемы |
клеммы |
|||
|
Габариты (ШхГхВ) (мм) |
930х320х840 (версия MCM) 1320x440x850 (версия MSM) |
|||
|
Вес, включая батареи (кг) |
310 |
315 |
320 |
325 |
|
Уровень шума (дБ) |
< 52 дБА на расстоянии 1 м |
|||
|
Рабочая температура (°С) |
от 0°С до 40°С |
|||
|
Сертификация |
||||
|
Стандарты безопасности |
IEC /EN 62040-1 |
|||
|
Стандарты ЭМС |
IEC 62040 – 2 C2 |
|||
| МОДЕЛИ |
MCT/MST 10 |
MCT/MST 12 |
MCT/MST 15 |
MCT/MST 20 |
MST 30 |
MST 40 |
MST 60 |
MST 80 |
MST 100 |
MST 120 |
| КОД (время автономной работы 0) |
DMCTK10AA000/ DMSTK10AA000 |
DMCTK12AA000/ DMSTK12AA000 |
DMCTK15AA000/ DMSTK15AA000 |
DMCTK20AA000/ DMSTK20AA000 |
DMSTK30AA00 | DMSTK40AA000 | MSTK60ANB00 | MSTK80ANB00 | MSTM10ANB00 | MSTM12ANB00 |
| ВХОД | ||||||||||
| Номинальное напряжение | 380-400-415 В~ три фазы с нейтралью | |||||||||
| Номинальная частота | 50/60 Гц | |||||||||
| Диапазон частоты | 40 ÷72 Гц | |||||||||
| Коэффициент мощности при полной нагрузке | 0,99 | |||||||||
| Искажения тока | THDI ≤ 3% | |||||||||
| БАЙПАС | ||||||||||
| Номинальное напряжение | 380-400-415 В~ три фазы с нейтралью | |||||||||
| Количество фаз | 3 + N | |||||||||
| Диапазон напряжения | 180÷264В~ (по выбору) | |||||||||
| Номинальная частота | 50 или 60 Гц (по выбору) | |||||||||
| Диапазон частоты | ± 5 (по выбору) | |||||||||
| ВЫХОД | ||||||||||
| Номинальная мощность (кВА) | 10 | 12 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 |
| Активная мощность (кВт) | 9 | 10,8 | 13,5 | 18 | 27 | 36 | 54 | 72 | 90 | 108 |
| Коэффициент мощности | 0,9 | |||||||||
| Количество фаз | 3 + N | |||||||||
| Номинальное напряжение | 380-400-415 В~ по выбору | |||||||||
| Изменение в статике | ±1% | |||||||||
| Изменение в динамике | ±3% | |||||||||
| Крест-фактор (Ipeak/Irms) | 3 : 1 | |||||||||
| Искажение напряжения | ≤1% при линейной нагрузке / ≤3% при искажающей нагрузке | |||||||||
| Частота | 50/60 Гц | |||||||||
| Стабильность частоты при работе от батареи | 0,01% | |||||||||
| Перегрузка при Pf 0,8 | 115% неогр. время, 125% 10 мин, 150% 1 мин, 168% 5 с | |||||||||
| БАТАРЕИ | ||||||||||
| Тип | Свинцово-кислотные, герметичные, необслуживаемые | |||||||||
| Время заряда | 6ч. | |||||||||
| ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ | ||||||||||
| Вес без батарей(кг) | 80/105 | 82/110 | 90/115 | 90/115 | 135 | 145 | 190 | 200 | 370 | 380 |
| Размеры (ШхГхВ) (мм) | 930х320х840 (версия MCT)1320x440x850 (версия MST | 1320 x 440 x850 | 1600 x 500 x 850 | 1900x 750 x 855 | ||||||
| Обмен информацией | 930х320х840 (версия MCT) 1320x440x850 (версия MST) | |||||||||
| Рабочая температура | 0°C / +40°C | |||||||||
| Относительная влажность | 90%, без конденсата | |||||||||
| Цвет | Темно-серый RAL 7016 | |||||||||
| Уровень шума | < 52 дБА на расстоянии 1 м | < 48 дБА на расстоянии 1 м | < 52 дБА на расстоянии 1 м | < 65 дБА на расстоянии 1 м | ||||||
| Класс защиты | IP20 | |||||||||
| КПД в режиме Smart Active | до 99% | |||||||||
| Нормативы | Европейские директивы: LV 2006/95/CE Директива по низкому напряжению ЭМС 2004/108/СЕ Директива по электромагнитной совместимости Стандарты: Безопасность IEC EN 62040-1; ЭМС IEC EN 62040-2 C2 Классификация согласно IEC 62040-3 VFI - SS - 111 | |||||||||
