PowerWave 33 S2 60-500 кВА
ИБП бренда Newave более не производятся.
Но компания "АЛАС" продолжает осуществлять их ремонт и обслуживание.
А также готовы подобрать аналог!
Связаться с нами: +7 495 416-60-01,power@alas.ruили форма запроса
РазвернутьИБП данной серии обеспечивают выходную мощность от 60 до 500 кВА, наиболее популярными являются, пожалуй, модели ИБП на 100 кВА.
Трехфазный вход и трехфазный выход.
60-80-100 кВА — с батарейными отсеками BAT-ENC A и BAT-ENC B для внутренней установки аккумуляторных батарей.
Трехфазные ИБП с двойным преобразованием энергии (on-line) серии PowerWave 33 S2 производства швейцарской компании Newave, обеспечивают максимальную защиту и наивысшее качество электропитания нагрузки в соответствии с классом VFI-SS-111 стандарта IEC 62040-3.
Серия ИБП PowerWave 33 S2 появилась после ряда конструктивно-технологических усовершенствований серии ИБП PowerWave 33. Одно из изменений коснулось самого теплонагруженного элемента преобразователя - дросселей, повысив их показатели эффективности. Благодаря модификации, обновленная серия ИБП PowerWave 33 S2 приобрела уникальные параметры:
— до 96 % КПД в режиме двойного преобразования
— выходной коэффициент мощности = 1
PowerWave 33 S2 производятся по инновационной технологии на IGBT-транзисторах, обеспечивающей близкий к единице входной коэффициент мощности.
ИБП серии PowerWave 33 S2 предназначены для защиты любых видов нагрузки: компьютерных систем большой мощности, крупных центров обработки данных, промышленных систем автоматизации технологических процессов и ответственного промышленного оборудования.
 |
 |
 |
 |
 |
|

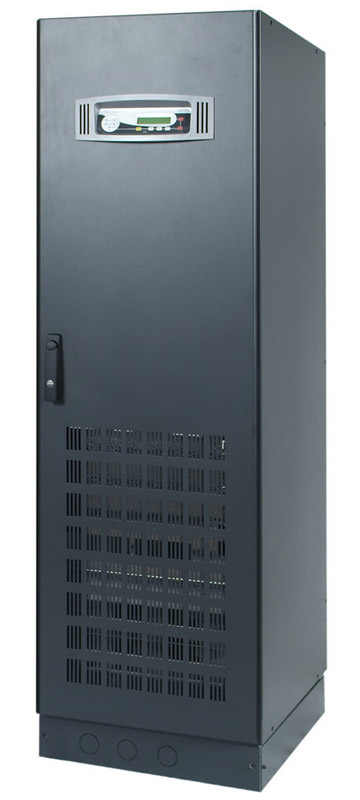

ИБП PowerWave 33 S2 60-80-100 |

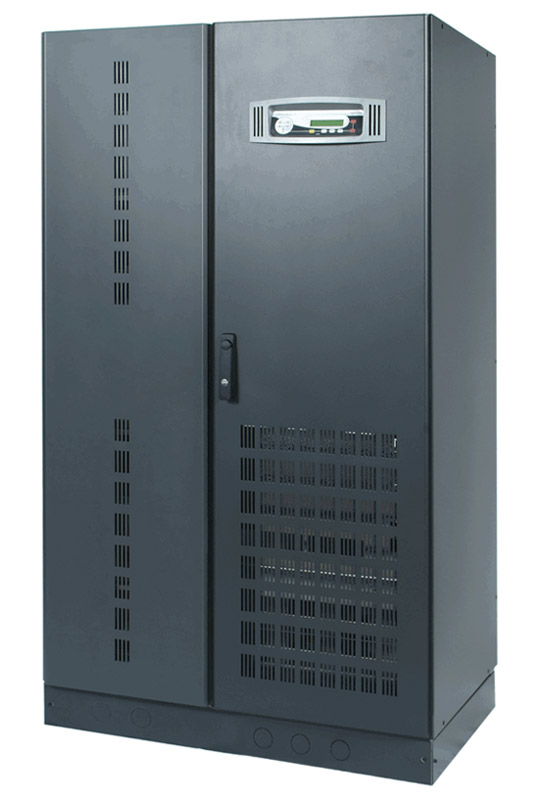

ИБП PowerWave 33 S2 60-80-100 BAT-ENC A |

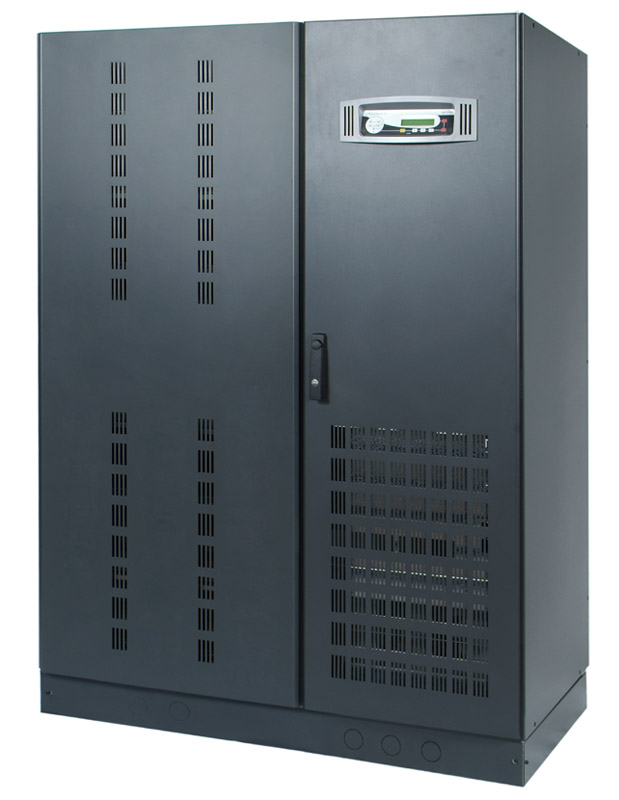

ИБП PowerWave 33 S2 60-80-100 BAT-ENC B |

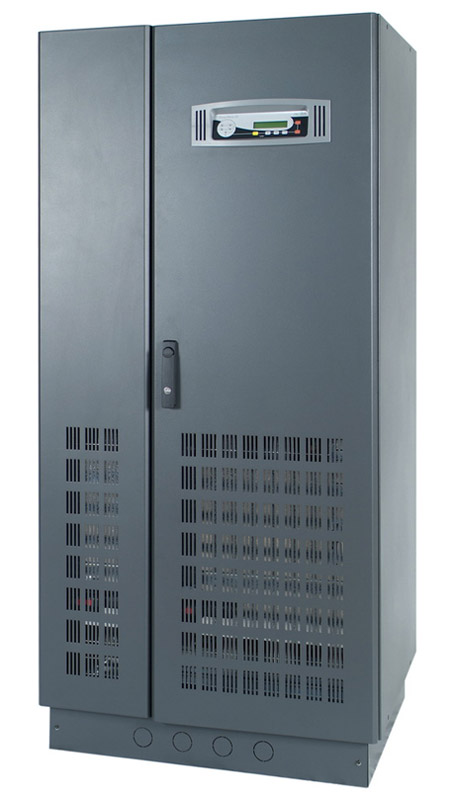

ИБП PowerWave 33 S2 120-160-200-250-300 |

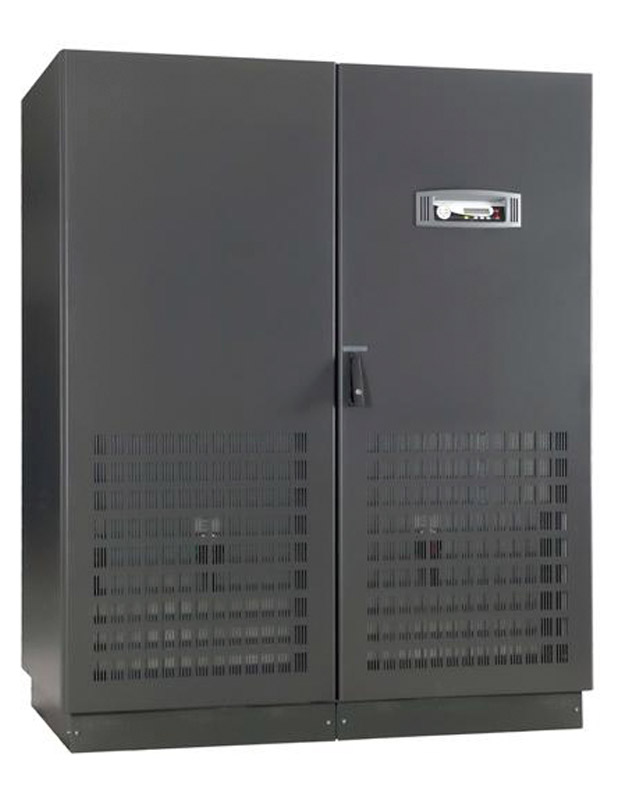

ИБП PowerWave 33 S2 400-500 |
Особенности ИБП PowerWave 33 S2
— Высокий КПД 96% в своем классе, что означает низкие эксплуатационные расходы
— Минимальная занимаемая площадь (0,41 кв.м для 100 кВА, 0,64 кв.м для 200 кВА)
— Входной коэффициент мощности 0,99
— Коэффициент нелинейных искажений входного тока <3,5% и КПД 99% в экономичном режиме
— Зарядное устройство с минимальным значением пульсации увеличивает срок службы батарей
— Широкий диапазон изменения частоты питающей сети (35–70 Гц)
— Широкий диапазон изменения напряжения питающей сети (-23%…+15%) при 100% нагрузке
— Расширенный набор коммуникационных портов
— Параллельное подключение до 10 ИБП
— Возможность установки внутренних аккумуляторных батарей для ИБП от 60 до 100 кВА
— Русскоязычный графический ЖК-дисплей с расширенными возможностями управления и отображения входных и выходных параметров
— Питание нагрузки с коэффициентом мощности от 0.9 емкостной (Blade-сервер) до 0,9 индуктивной без снижения мощности
Технические характеристики ИБП PowerWave 33 S2 60–200 кВА
| Модель ИБП | PowerWave 33 S2 60-200 kВА (3-фазный вход и 3-фазный выход) | ||||||
|
PowerWave 33 60 |
PowerWave 33 80 |
PowerWave 33 100 |
PowerWave 33 120 |
PowerWave 33 160 |
PowerWave 33 200 |
||
| Вых. мощность, кВА/кВт | 60/60 | 80/80 | 100/100 | 120/120 | 160/160 | 200/200 | |
| Вых. коэффициент мощности | 1 | ||||||
| Конструктивное исполнение | моноблок | ||||||
| Уровень акустического шума, дБА/1м, не более | 65 | 65 | 65 | 69 | 69 | 69 | |
| Топология |
On-line, двойное преобразование, VFI-SS-111, со статическим и ручным байпасом |
||||||
| КПД, %, при нагрузке 100/75/50/25 %, не менее | 95/95,5/96/95,5 | ||||||
| КПД, %, в экономичном режиме при нагрузке 100%, не менее | 99 | ||||||
| Вход | |||||||
| Входное напряжение, В | 3x380/220 В или 3x400/230 В или 3x415/240 В | ||||||
| Диапазон входного напряжения, % | Нагрузка <100% (-23%, +15%), <80% (-30%, +15%), <60% (-40%, +15%) | ||||||
| Входная частота, Гц | 35–70 Гц | ||||||
| Входной коэф. мощности | 0,99 | ||||||
| Входной коэф. нелинейных искажений THDI, % | 3,5% | ||||||
| Пусковой ток | Мягкий пуск | ||||||
| Выход | |||||||
| Выходное напряжение, В | 3x380/220 В или 3x400/230 В или 3x415/240 В | ||||||
| Нестабильность вых. напряжения, %, не более |
±1% (линейная нагрузка); ±4% (динамическая нагрузка сброс, наброс 0–100%, 100–0%) |
||||||
| КНИ выходного напряжения, % | <2% (линейная нагрузка); <3% (нелинейная нагрузка) | ||||||
| Выходная частота, Гц | 50/60 Гц | ||||||
| Нестабильность вых. частоты, % (Hz) |
±0,1% (собственная частота, кварцевый генератор); ±4% (синхронизация с сетью) |
||||||
| Крест-фактор | 3:1 | ||||||
| Перегрузочная способность, % | 125% / 10 мин., 150% / 60 сек. | ||||||
| Коммуникация | |||||||
| Коммуникационные интерфейсы | русскоязычный ЖК-дисплей, RS-232, Порт — открытый коллектор (сухие контакты) | ||||||
| Коммуникационные интерфейсы, опционно | RS485, SNMP Плата/адаптер, Модем/GSM | ||||||
| Окружающая среда | |||||||
| Окружающая рабочая температура, °С |
0…+40 °С для батарей рекомендуется +20…+25 °С |
||||||
| Температура хранения, °С | -25…+70 °С | ||||||
| Рабочая высота над уровнем моря, м | до 1000 без падения мощности, 3300 максимум | ||||||
| Стандарты | |||||||
| Исполнение корпуса | IP 20 | ||||||
| Безопасность | IEC/EN 62040-1-1; IEC/EN 60950-1 | ||||||
| ЭМС | IEC/EN 62040-2 class A; IEC/EN 61000-6-2 ; IEC/EN 61000-4 | ||||||
| Габариты и вес | |||||||
| Габариты, ШхВхГ, мм | 550 х 1820 х 750 | 850 х 1820 х 750 | |||||
| Габариты с батарейным отсеком, ШхВхГ, мм |
BAT-ENC A: 970х1820х750; BAT-ENC B: 1180х1820х750 |
— | |||||
| Максимальный вес без батарей, кг | 230 | 240 | 245 | 280 | 290 | 310 | |
| Максимальный вес с батареями, BAT-ENC A / BAT-ENC B, кг | 1140 / 1590 | 1150 / 1600 | 1175 / 1625 | — | — | — | |
| Аккумуляторная батарея | |||||||
| Максимальный зарядный ток, А | 25 | 50 | |||||
|
Время автономной работы со встроенными батареями, BAT-ENC A / BAT-ENC B, мин. |
13 / 22 | 10 / 15 | 7 / 12 | — | — | — | |
| Тип батарей | Встроенные, необслуживаемые, свинцово-кислотные | ||||||
| Модель ИБП |
PowerWave 33 60 |
PowerWave 33 80 |
PowerWave 33 100 |
PowerWave 33 120 |
PowerWave 33 160 |
PowerWave 33 200 |
|
| PowerWave 33 S2 60-200 kВА (3-фазный вход и 3-фазный выход) | |||||||
Технические характеристики ИБП PowerWave 33 S2 250–300 кВА
| Модель ИБП | PowerWave 33 S2 250–300 kВА (3-фазный вход и 3-фазный выход) | |
|
PowerWave 33 250 |
PowerWave 33 300 |
|
|
Вых. мощность, кВА/кВт
|
250/250 | 300/300 |
|
Вых. коэффициент мощности
|
1 | |
|
Конструктивное исполнение
|
моноблок | |
|
Уровень акустического шума
дБА/1м, не более |
< 71 | |
|
Топология
|
On-line, двойное преобразование, VFI-SS-111, со статическим и ручным байпасом | |
|
КПД, %, при нагрузке 100/75/ 50/25
%, не менее |
95/95,5/96/95,5 | |
|
КПД, %, в экономичном режиме
при нагрузке 100%, не менее |
99 | |
|
Вход
|
||
|
Входное напряжение, В
|
3x380/220 В или 3x400/230 В или 3x415/240 В | |
|
Диапазон входного напряжения, %
|
Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%) | |
|
Входная частота, Гц
|
35-70 Гц | |
|
Входной коэф. мощности
|
0,99 | |
|
Входной коэф. нелинейных
искажений THDI, % |
<3,5 % | |
|
Пусковой ток
|
Мягкий пуск | |
|
Выход
|
||
|
Выходное напряжение, В
|
3x380/220 В или 3x400/230 В или 3x415/240 В | |
|
Нестабильность вых. напряжения,
%, не более |
± 1 % (линейная нагрузка); ± 4 % (динамическая нагрузка сброс, наброс 0-100%, 100-0%) |
|
|
КНИ выходного напряжения, %
|
< 2 % (линейная нагрузка); < 3 % (нелинейная нагрузка) |
|
|
Выходная частота, Гц
|
50/60 Гц | |
|
Нестабильность вых. частоты, %
(Hz) |
± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью) | |
|
Крест-фактор
|
3:1 | |
|
Перегрузочная способность, %
|
125% / 10 мин., 150% / 60 сек | |
|
Коммуникация
|
||
|
Коммуникационные интерфейсы
|
русскоязычный ЖК-дисплей, RS-232, Порт - открытый коллектор (сухие контакты) | |
|
Коммуникационные интерфейсы
|
RS485 (опция), SNMP Плата/адаптер (опция), Модем/GSM (опция) | |
|
Окружающая среда
|
||
|
Окружающая рабочая
температура, °С |
0…+40 °С | |
| для батарей рекомендуется +20…+25 °С | ||
|
Температура хранения, °С
|
-25…+70 °С | |
|
Рабочая высота над уровнем
моря, м |
до 1000 без падения мощности, 3300 максимум |
|
|
Стандарты
|
||
|
Исполнение корпуса
|
IP 20 | |
|
Безопасность
|
IEC/EN 62040-1-1; IEC/EN 60950-1 | |
|
ЭМС
|
IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4 | |
|
Габариты и вес
|
||
|
Габариты, (Ш х В х Г), мм
|
1100 х 1920 х 750 | 1100 х 1920 х 750 |
|
Максимальный вес, кг
|
390 | 410 |
|
Аккумуляторная батарея
|
||
|
Максимальный зарядный ток, А
|
60А | |
|
Тип батарей
|
Необслуживаемые, свинцово-кислотные | |
| Модель ИБП |
PowerWave 33 250 |
PowerWave 33 300 |
| PowerWave 33 S2 250–300 kВА (3-фазный вход и 3-фазный выход) | ||
Технические характеристики ИБП PowerWave 33 S2 400–500 кВА
| Модель ИБП | PowerWave 33 S2 400 - 500 kВА (3-фазный вход и 3-фазный выход) | |
| PowerWave 33 S2 400 | PowerWave 33 S2 500 | |
| Вых. мощность, кВА/кВт | 400/400 | 500/500 |
| Вых. коэффициент мощности | 1 | |
| Конструктивное исполнение | моноблок | |
| Уровень акустического шума дБА/1м, не более | < 71 | |
| Топология | On-line, двойное преобразование, VFI-SS-111, со статическим и ручным байпасом | |
| КПД, %, при нагрузке 100/75/ 50/25 %, не менее | 95 / 95,5 / 96 / 95,5 | |
| КПД, %, в экономичном режиме при нагрузке 100%, не менее | 98 | |
| Вход | ||
| Входное напряжение, В | 3x380/220 В или 3x400/230 В или 3x415/240 В | |
| Диапазон входного напряжения, % | Нагрузка <100% (-23%,+15%), <80% (-30%,+15%), <60% (-40%,+15%) | |
| Входная частота, Гц | 35-70 Гц | |
| Входной коэф. мощности, | 0,99 | |
| Входной коэф. нелинейных искажений THDI, % | <3,5 % | |
| Пусковой ток | Мягкий пуск | |
| Выход | ||
| Выходное напряжение, В | 3x380/220 В или 3x400/230 В или 3x415/240 В | |
| Нестабильность вых. напряжения, %, не более |
± 1 % (линейная нагрузка); ± 4 % (динамическая нагрузка сброс, наброс 0-100%, 100-0%) |
|
| КНИ выходного напряжения, % |
< 2 % (линейная нагрузка); < 3 % (нелинейная нагрузка) |
|
| Выходная частота, Гц | 50/60 Гц | |
| Нестабильность вых. частоты, % (Hz) | ± 0,1% (собственная частота, кварцевый генератор); ± 4% (синхронизация с сетью) | |
| Крест-фактор | 3:1 | |
| Перегрузочная способность, % | 125% / 10 мин., 150% / 60 сек | |
| Коммуникация | ||
| Коммуникационные интерфейсы | ЖК-дисплей, RS-232, USB, Порт - открытый коллектор (сухие контакты) | |
| Коммуникационные интерфейсы | RS485 (опция), SNMP Плата/адаптер (опция), Модем/GSM (опция) | |
| Окружающая среда | ||
| Окружающая рабочая температура, °С | 0…+40 °С | |
| для батарей рекомендуется +20…+25 °С | ||
| Температура хранения, °С | -25…+70 °С | |
| Рабочая высота над уровнем моря, м |
до 1000 без падения мощности, 3300 максимум |
|
| Стандарты | ||
| Исполнение корпуса | IP 20 | |
| Безопасность | IEC/EN 62040-1-1; IEC/EN 60950-1 | |
| ЭМС | IEC /EN 62040-2 class A; IEC / EN 61000-6-2 ; IEC / EN 61000-4 | |
| Габариты и вес | ||
| Габариты, (Ш х В х Г), мм | 1650 х 1994 х 850 | 1650 х 1994 х 850 |
| Максимальный вес, кг | 950 | 1000 |
| Аккумуляторная батарея | ||
| Максимальный зарядный ток, А | 100А | |
| Тип батарей | Необслуживаемые, свинцово-кислотные | |
| Модель ИБП | PowerWave 33 S2 400 | PowerWave 33 S2 500 |
| PowerWave 33 S2 400 - 500 kВА (3-фазный вход и 3-фазный выход) | ||
