Инверторы OPUS DUAL
48/60VDC телекоммуникационные инверторы с высоким интеллектом

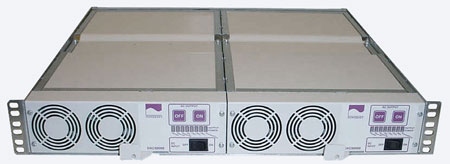

- 2 x 1500ВA инверторные модули в 19” 1.5U.
- Мощность системы 1.5kВA …27kВA, модульное решение.
- Система резервирования n +1, горячие модули замены.
- Модули с он-лайн и оф-лайн управлением.
- 30kВA и 7.5kВAстатичекий переключатель и ручной байпас.
- Комплексное системное решение с AC- и DC-распределением.
|
ИНВЕРТОРНЫЕ МОДУЛИ И СИЛОВЫЕ РАМЫ (суб-стойки) |
||||||
|
Модель |
DC вход диапазон |
Номинальный AC выход |
Номинальная мощность |
Охлаждение |
Размеры без ручек |
Вес |
|
Параллельно подключаемые внешние модули |
||||||
|
DAC62434FR |
40…72ВDC |
230ВAC, 50Hz |
1500ВA/1200Вт |
Принудительное, вентилятор |
220 x 64 x 409 мм |
4,4кг |
|
DAC62514FR |
40…72ВDC |
115ВAC, 60Hz |
750ВA/750Вт |
220 x 64 x 409 мм |
4,4кг |
|
|
Автономные сменные модули |
||||||
|
DAC60434FR |
40…72ВDC |
230ВAC, 50Hz |
1500ВA/1200Вт |
Принудительное, вентилятор |
220 x 64 x 409 мм |
4,4кг |
|
DAC60514FR |
40…72ВDC |
115ВAC, 60Hz |
750ВA/750Вт |
220 x 64 x 409 мм |
4,4кг |
|
|
19” 1.5U Силовые рамы |
||||||
|
MSR8170 |
Суб-стойка для двух инверторных модулей, 19” x 1.5 U x 435мм, вес 4.3кг |
|||||
|
ADU68130 |
Суб-стойка с AC-распределением 6xMCB и местом для одного инверторного модуля, 19” x1.5U x 435мм |
|||||
|
8169274A |
Набор крышек для пустого пространства для модулей в 19” 1.5U суб-стойке |
|||||
|
7.5kВA СТАТИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ и СИЛОВЫЕ РАМЫ (суб-стойки) |
|
|
Модель |
Описание |
|
Сменные статические переключатели |
|
|
BPU69230FR |
Внешний статический переключатель, 7500ВA 230ВAC, 220мм x 64мм x 409мм модуль, вес 3.3кг |
|
BPU69310FR |
Внешний статический переключатель, 3750ВA 115ВAC, 220мм x 64мм x 409мм модуль, вес 3.3кг |
|
19” 1.5U Силовые рамы |
|
|
MSR8180 |
Суб-стойка для инвертора и статического переключателя, 19” x 1.5 U x 435мм, вес 4.3кг |
|
MBP68300 |
Суб-стойка с ручным байпасом и местом для стат. переключателя (отдельная спецификация), вес 6.5кг |
|
MBP68360 |
Суб-стойка с ручным байпасом, AC-распр. и местом для стат. переключателя, см.спец. для предохранителей, вес 6.7кг |
|
30kВA СТАТИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ и СИЛОВЫЕ РАМЫ (суб-стойки) |
|
|
Модель |
Описание |
|
Сменные статические переключатели |
|
|
BPU69430FR |
Внешний статический переключатель, 30kВA 230ВAC, 220 x 131 x 400 мм модуль, вес 8.4 кг |
|
BPU69410FR |
Внешний статический переключатель, 15kВA 115ВAC, 220 x 131 x 400 мм модуль, вес 8.4 кг |
|
19” 3U Силовые рамы |
|
|
MBP68400 |
Суб-стойка с ручным байпасом и местом для стат. переключателя, 19” x 3 U x 435мм, вес 11.6кг |
|
КАБЕЛИ И АКСЕССУАРЫ |
|
|
Модель |
Описание |
|
Все системы |
|
|
8781832A |
По удаленного мониторинга на CD и RS-232 кабель между инвертором DAC60000 и ПК |
|
88818008 |
Токопровод. шины для парал. соединения 2-4 силовых рам, вкл. 6мм2 и 10мм2 кругового терминала |
|
Инверторная система с 7.5kВA статическим переключателем или системы без статического перекл. |
|
|
8781830A |
Соединительный кабель системной шины для 1-2 модулей |
|
8781831A |
Соединительный кабель системной шины для 1-6 модулей |
|
8781833A |
Соединительный кабель системной шины для 1-8 модулей |
|
Инверторная система с 30kВA статическим переключателем или системы без статического перекл. |
|
|
8768432 |
Соединительный кабель системной шины для 1-10 модулей (1-8 инверторы и 30kВA байпас) |
|
8768433 |
Соединительный кабель системной шины для 1-14 модулей (1-12 инверторы и 30kВA байпас) |
|
8768434 |
Соединительный кабель системной шины для 1-18 модулей (1-16 инверторы и 30kВA байпас) |
|
8768435 |
Соединительный кабель системной шины для 1-22 модулей (1-20 инверторы и 30kВA байпас) |
|
8768436A |
10мм2 1.5м провода между MSR8170 AC выходным и MBP68400 AC входным терминалами |
Кольцевые зажимы для соединения DC-, AC- и кабели заземления с питанием силовых рам и токопроводящих шин.
 |
 |
|
Задняя панель 4.5kВA системы с стат.перекл. MSR8170 стойка для 2x инвертеров. MSR8180 для 1 инвертера и 7.5kВA стат.перекл. |
Задняя панель 9kВA системы с стат.перекл./ручным байпасом 3 x MSR8170 силовая рама для 6 x инверторов, MBP68400 для 30kВA стат.перекл. и ручным байпасом. |

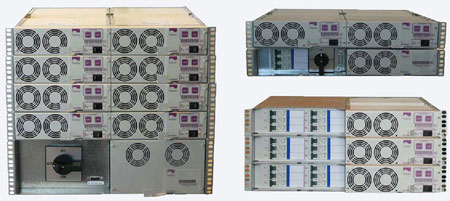

ПРИМЕРЫ ЗАКАЗА ИНВЕРТОРНОЙ СИСТЕМЫ
6kВA система без статического переключателя (4.5kВA n+1) 19" 3U
|
Модель |
Описание |
шт. для системы |
|
DAC62434FR |
Инвертор 48ВDC/230ВAC 1.5kВA/1.2kВт |
4 |
|
MSR8170 |
Силовая рама 19" 1.5U, 2 x Инвертор |
2 |
|
8169274A |
Крышка для пустого места под модули |
0 |
|
8781832A |
RS-232 кабель удаленного мониторинга, Инвертор-ПК |
1 |
|
8781831A |
Соединительный кабель для 3…6 модулей |
1 |
|
88818008 |
Токопроводящая шина для параллельного соединения 2-4 силовых рам |
1 |
1.5kВA автономная система со статическим переключателем 19" 1.5U
|
Модель |
Описание |
шт. для системы |
|
DAC60434FR |
Инвертор 48ВDC/230ВAC 1.5kВA/1.2kВт |
1 |
|
BPU69230FR |
Статический переключатель 7.5kВA |
1 |
|
MSR8180 |
Силовая рама 19" 1.5U Инвертор + Статический переключатель |
1 |
|
8169274A |
Крышка для пустого места под модули |
0 |
|
8781832A |
RS-232 кабель удаленного мониторинга, Инвертор-ПК |
1 |
|
8781830A |
Соединительный кабель 1…2 модулей |
1 |
4.5kВA система с 7.5kВA статическим переключателем (3kВA n+1) 19" 3U
|
Модель |
Описание |
шт. для системы |
|
DAC62434FR |
Инвертор 48ВDC/230ВAC 1.5kВA/1.2kВт |
3 |
|
BPU69230FR |
Статический переключатель 7.5kВA |
1 |
|
MSR8180 |
Силовая рама 19" 1.5U Инвертор + статический переключатель |
1 |
|
MSR8170 |
Силовая рама 19" 1.5U, 2 x Инвертор |
1 |
|
8169274A |
Крышка для пустого места под модули |
0 |
|
8781832A |
RS-232 кабель удаленного мониторинга, Инвертор-ПК |
1 |
|
8781831A |
Соединительный кабель для 3…6 модулей |
1 |
|
88818008 |
Токопроводящая шина для параллельного соединения 2-4 силовых рам |
1 |
6kВA (4.5kВA n+1) система с 7.5kVA стат. переключателем и ручным байпасом и AC-распр. 19" 4.5U
|
Модель |
Описание |
шт. для системы |
|
DAC62434FR |
Инвертор 48ВDC/230ВAC 1.5kВA/1.2kВт |
4 |
|
BPU69230FR |
Статический переключатель 7.5kВA |
1 |
|
MBP68360 |
Ручной байпас/AC-распределения 19" 1.5U + Силовая рама для стат. перекл. |
1 |
|
MSR8170 |
Силовая рама 19" 1.5U, 2 x Инвертор |
2 |
|
8169274A |
Крышка для пустого места под модули |
0 |
|
8781832A |
RS-232 кабель удаленного мониторинга, Инвертор-ПК |
1 |
|
8781831A |
Соединительный кабель для 3…6 модулей |
1 |
|
88818008 |
Токопроводящая шина для параллельного соединения 2-4 силовых рам |
1 |
15kVA (13.5kVA n+1) system with 30kVA static switch and manual bypass 19" 10.5U
|
Модель |
Описание |
шт. для системы |
|
DAC62434FR |
Инвертор 48ВDC/230ВAC 1.5kВA/1.2kВт |
10 |
|
BPU69430FR |
Статический переключатель 30kВA |
1 |
|
MBP68400 |
Ручной байпас 19" 3U + Силовая рама для стат. перекл. |
1 |
|
MSR8170 |
Силовая рама 19" 1.5U, 2 x Инвертор |
5 |
|
8169274A |
Крышка для пустого места под модули |
0 |
|
8781832A |
RS-232 кабель удаленного мониторинга, Инвертор-ПК |
1 |
|
8768433 |
Соединительный кабель для 1-12 инверторов и 30kВA байпаса |
1 |
|
88818008 |
Токопроводящая шина для параллельного соединения 2-4 силовых рам |
2 |
|
8768436A |
Провода между AC входом инвертора 10мм 2 1.5м, MSR8170 - MBP68400 |
2 |
| СПЕЦИФИКАЦИЯ ИНВЕРТОРОВ |
48ВDC / 230ВAC 1500ВA |
48ВDC / 115ВAC 750ВA |
|
|
ЭЛЕКТРИЧЕСКИЕ |
|||
|
Входное напряжение |
40-72 ВDC |
40-72 ВDC |
|
|
Программируемые пользователем (ПК/RS-232) пределы напряжения для запуска и отключения и задержки |
|||
|
Входной ток |
35 Aмакс (непрерывный), 50 Aмакс (5 сек) |
22 Aмакс (непрерывный), 50 Aмакс (5 сек) |
|
|
Пусковой ток |
< 20 A |
< 20 A |
|
|
Выходное напряжение |
Номинальное 230 ВAC синусоида, программ. пользователем 200-240В, незаземленный выход |
||
|
Выходная частота |
Номинальная 50 Hz, программируемая 40 - 70 Hz, заблокированная |
||
|
Номинальная выходная мощность |
1500ВA / 1200Вт |
750ВA / 750Вт |
|
|
Выходной ток |
Номинальная 6.5A Короткое замыкание 13Aмакс |
Номинальная 6.5A Короткое замыкание 13Aмакс |
|
|
КПД |
90 % |
86 % |
|
|
Диапазон нагрузки |
Полная мощность от 0 индукционной до 0 емкостной |
||
|
Суммарный коэффициент гармонических искажений, активная нагрузка |
< 2 % |
< 2 % |
|
|
Коэффициент амплитуды |
> 2.5 |
> 2.5 |
|
|
Статическое регулирование, 0…100% нагрузки |
+/-3% |
+/-3% |
|
|
Транзиторное восстановление |
< 0.3 мс |
< 0.3 mмс |
|
|
Входной псофометрический шум |
< 2 мВ |
< 2 мВ |
|
|
Изоляция |
Шасси ввода 1500 ВAC (2000 ВDC) Вход-Выход 3000 ВAC (4000 ВDC) Шасси вывода 1500 ВAC (2000 ВDC) |
||
|
Перегрузка |
140 % (1700 Вт) / 5 сек |
165 % (1000 Вт) / 5 сек |
|
|
Максимальное время может быть уменьшено, 110% /60 сек всегда возможно Количество попыток перезагрузки и задержки программируемые |
|||
|
Защита |
Выходное ограничение тока Защита от перегрузки и короткого замыкания Входной и выходной предохранители |
||
|
СТАНДАРТЫ |
|||
|
Безопасность |
EN 60950-1 |
||
|
EMC |
Инвертеры: EN 55022B, EN61000-6-3, EN61000-6-2, ETS 300 132-2, BTNR 2511 Статический переключатель: как инвертеры, кроме immunity : EN61000-4-3 излучаемый immunity в соотв. EN61000-6-1, другие immunity стандарты EN61000-6-2 |
||
|
СИГНАЛИЗАЦИИ, ПОКАЗАНИЯ И КОНТРОЛЬ |
|
||
|
Светодиодные индикаторы |
Вход ВКЛЮЧЕН Выход ВКЛЮЧЕН Выходная загрузка, 4уровня: >5%, >30%, >50%, >80% Перегрузка/ Ошибка |
||
|
Реле сигнализации |
2 контактных реле: Ошибка в системе, общая сигнализация (ошибка модуля, DC низкий вход и т.д.) Первичная нехватка питания (система с байпасом) или индикатор выход ВКЛ (система без байпаса) |
||
|
Удаленный мониторинг через RS -232 (ПО удаленного мониторинга) |
Информация о состоянии: Например: входное и выходное напряжение, мощность, температура, ошибки и т.д. Регулировка параметров: Например: ограничение входного напряжения, выходное напряжение, перегрузка, ошибки и т.д. |
||
|
МЕХАНИЧЕСКИЕ |
|||
|
Размеры |
См. Первую страницу |
||
|
Разъемы модулей на задней панели |
разъемы DIN41612 F48, DIN41612 H15 |
||
|
Разъемы суб-стоек на задней панели |
MSR8170 суб-стойка: (см.отдельную спецификацию для других стоек) - DC вход и заземление M5 винт для кабельного зажима, 2 для силовых рам - AC выход M4 винт для кабельного зажима, 1 для силовой рамы 88818008 токопроводящие шины M6 винты для кабельного зажима Разъемы защищены от опасных кантактов |
||
|
Enclosure |
Стальной корпус IP20 |
||
|
ТРЕБОВАНИЯ ОКРУЖАЮЩЕЙ СРЕДЫ |
|||
|
Температура |
0…45 C полная мощность, 45…60 C пониженная мощность, снижение -2%/C обычно |
||
|
Охлаждение |
Принудительное охлаждение между передней и задней, 2 вентилятора внутри модуля. Вентиляторы резервные, одного достаточно для охлаждения при нормальных условиях. |
||
|
Высота над уровнем моря |
Полная мощность до 2000м, снижение -2% / 100м, макс. высота 3000м |
||
КОНФИГУРАЦИЯ
 |
|
Автономный |
 |
|
Параллельные |
 |
|

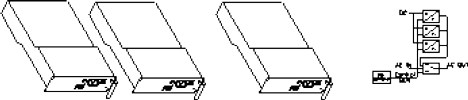

Параллельные с отдельным статическим переключателем, On-line и Off-line приложения |

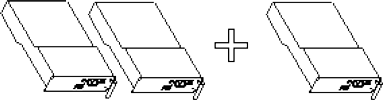

РАСШИРЕНИЕ СИСТЕМЫ
Не требуется выключения системы если есть свободное место для модуля в силовой раме
1) Вставьте новый инверторный модуль в силовую раму
2) Включите новый модуль
- Автоматически войдет в систему
- Автоматически адаптируется к параметрам всей системы (напряжение, частота и т.д. )
- Автоматически включит выход, если у системы тоже включен

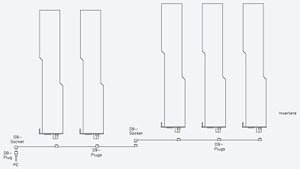

RS-232 И СИСТЕМНАЯ ШИНА
Одиночный 15 контактный D-разъем типа «мама»
- Стандартные 4 контакта для соединения RS-232 с ПК
- 2 контакта для внутренних системных соединений
Один 15-контактный плоский кабель
- D-контакты типа «папа» для инверторов
- один мама разъем для соединения с ПК

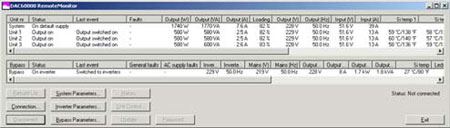

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ УДАЛЕННОГО МОНИТОРИНГА
Непрерывная информация о состоянии всех модулей:
- Выход включен/режим ожидания, напряжение, текущая мощность, процент загрузки
- Текущее входящее напряжение
- Внутренняя температура, статус индикаторов и кнопок, ошибки
Регулировка параметров (без выключения выхода):
- Лимиты входящего напряжения для запуска и отключения, скорость реакции
- Выходное напряжение и частота, попытки перезапуска после перегрузки и отключения
- Синхронизация диапазона частоты байпаса, принятый диапазон напряжения и т.д.
Чтение файла истории за последние 30-40 событий модуля.
Блок управления с пульта дистанционного управления и для чтения диагностики
Обновление ПО или добавление функций для инвертеров DAC60000
НАДЕЖНОСТЬ
Реальная устойчивость – Ни одна ошибка не может повредить системе
Без внешнего контроля
- Синхронизация вместо зависимости от управляющего
- Если управляющий синхронизации ошибается, следующий модуль посылает сигналы синхронизации
Прочная структура системной шины с гальванической изоляцией
Автоматическая конфигурация адреса шины
- Нет необходимости устанавливать адрес пользователю
- Нет сбоев из-за неправильной установки
Самотестирование и диагностика
- Полностью автоматическая проверка мощности на каждой стадии при запуске
- Продолжающийся мониторинг внутренних операций
- Счетчик ошибок ( RS-232) для устранения неполадок
- Распознавание неправильных соединений (нет соединения кабеля, неправильная полярность)
Восстановительные процедуры и мониторинг в ПО и оборудования
- Выдерживает нарушения в системной шине
- Выдерживает случайное отключение системн
