Обзор зарядно-подзарядного устройства EFORE OPUS C и описание его основных блоков

Компания «АЛАС» является ведущим российским дистрибутором оборудования электропитания финского концерна EFORE, имеющего более чем 30-летний опыт в разработке, производстве и продаже зарядно-подзарядных устройств питания постоянного тока для телекоммуникаций, электроэнергии, медицинского, промышленного оборудования, машиностроения и других областей.

Зарядно-подзарядное устройство OPUS (24,48,60,110 и 220В) финского концерна EFORE обеспечивают гарантированным постоянным током потребителей в сферах телекоммуникаций, промышленности, пожарной, охранной сигнализации, обработки данных и т.д. Зарядно-подзарядное устройство OPUS представляет собой систему, которая построена на основе выпрямительных модулей MRC с конвекционным охлаждением и снабжена цифровым блоком управления VIDI. Важной особенностью зарядно-подзарядных устройств OPUS является естественное охлаждение выпрямителей, значительно повышающей надежность системы.

Основные характеристики зарядно-подзарядного устройства OPUS:

• Входное напряжение 180-275 В переменного тока;
• Выходное напряжение 24, 48, 60 В постоянного тока;
• Шкафное исполнение или 19" стойка;
• Возможность установки контакторов LVD и PLD;
• Полный удаленный контроль и управление с помощью Web-интерфейса через порт RS 232, модем или сети TCP/IP;
• Естественное охлаждение;
• Опции: температурная компенсация, контакторы нагрузки и батарей, мониторинг батарей, входные и выходные сигналы аварий, удаленный контроль, контроль сопротивления изоляции.

Области применения зарядно-подзарядного устройства электропитания OPUS:

• Телекоммуникация и дата-центры;
• Добыча нефти и газа;
• Железнодорожный транспорт;
• Перерабатывающая промышленность.

OPUS C диапазоны мощности

Выпрямительные модули MRC компании EFORE.

Выпрямитель — это устройство, которое служит для преобразования переменного входного электрического тока в постоянный выходной электрический ток.

Выпрямительные модули MRC компании EFORE разработаны специально для использования в промышленности и телекоммуникационной отрасли. Выпрямители MRC с конвекционным охлаждением являются основными структурными модулями зарядно-подзарядных устройств электропитания серии OPUS. Выходная мощность выпрямителя составляет 1100В до 1600В при напряжении 24,48 или 60В. Выпрямитель работает от однофазного напряжения сети электроснабжения. Управление выпрямительными модулями MRC осуществляется посредствам системного контроллера или автономно, при отключенных или параллельно подключенных батареях. Выпрямительный блок имеет цифровую плату управления, что позволяет применить все современные режимы работы и функции, такие как ограничение тока и функция энергосбережения.

Основные характеристики MRC выпрямителей:

• Естественное охлаждение;
• Постоянная мощность;
• Активное деление тока нагрузки;
• Внутренняя защита от перегрева;
• Цифровая передача данных контроллеру VIDI через шину CAN;
• Удобная конструкция со всеми подключениями на передней панели;
• Минимальный уровень шума;
• «Горячая» замена;
• Диапазон рабочих температур: от –20 до +50 °C (снижение мощности при t° выше +70 °C).

Технические характеристики выпрямителей:

Функция энергосбережения:

Используя выпрямитель серии MRC, возможно использование зарядно-подзарядного устройства питания OPUS в режиме энергосбережения. В обычном режиме выпрямители делят нагрузку равномерно между собой. Если учесть, что количество выпрямителей рассчитывается исходя из необходимости осуществлять, заряд аккумуляторных батарей, а также n+1 резервирования, то при таком равномерном распределении выпрямители загружены менее 50-80% каждый, и работают с КПД 90-92%. Как известно, чем ближе загрузка выпрямителя к номинальной, тем с более высоким КПД он функционирует. При работе близкой к 100% загруженности выпрямителя, его КПД может достигать 93-95%. Разница в 3-5% является существенным сбережением электроэнергии. Зарядно-подзарядное устройство, которое работает в режиме холостого хода, в то время как остальные выпрямители были максимально загружены. При этом выпрямители, которые не работают на нагрузку, подключены к общей цепи и находятся в «горячем резерве».

Контроллер VIDI:

VIDI — это устройство контроля и управления для зарядно-подзарядных устройств электропитания нового поколения серии OPUS. Это интеллектуальное устройство с легким в использовании интерфейсом и всеми необходимыми функциями. Контроллер VIDI использует шину связи PowerCAN и модульную архитектуру, что позволяет расширить зарядно-подзарядное устройство дополнительными функциональными модулями и, в целом, обеспечивает гибкость решений. Контроллер VIDI универсальное устройство для всего ряда выпрямителей зарядно-подзарядных устройств электропитания OPUS напряжением от 24 до 220В.

Существуют две модели контроллера: VIDI и VIDI+ который имеет ряд дополнительных функций. Контроллер VIDI+ имеет те же функции, что и контроллер VIDI, но также обеспечивает дополнительные возможности удаленного доступа (порты Ethernet 10/100 и RS-232), контроля аккумуляторной батареи, журнала событий и т.д. Для работы с контроллером VIDI+ нет необходимости в использовании специального программного обеспечения, достаточно иметь любой браузер.

Характеристики контроллера VIDI и VIDI+:

• Универсальный контроллер для всего ряда зарядно-подзарядных устройств OPUS, напряжением от 24 до 220В;
• Модульная конструкция для оптимальной эксплуатации и гибкости технических решений;
• Продуманный пользователем интерфейс удобный как для местного, так и удаленного контроля;
• Многообразие функций, полная информация об авариях;
• Программируемые настройки и параметры аварий;
• Полный удаленный контроль и управление с помощью Web-интерфейса через порт RS 232, модем или сети ТСР/IP;
• Объемный файл для журнала регистрации событий, с указанием их реального времени;
• Русифицированный контроллер.

Модификация зарядно-подзарядного устройства электропитания OPUS:

OPUS модификация стоек:

• Максимальная выходная мощность 8,0кВт;
• Может монтироваться в 19" стойку, или крепиться к стене;
• Высокий уровень мощности;
• MRC выпрямитель;
• VIDI+ контроллер;
• Подключение батарей;
• DC подключение нагрузки и токового шунта;
• Ручной и автоматический тест батарей;
• Удаленный доступ к системе через интернет или RS-232.

19" стойка OPUS, модификация системы:

• Дополнительные аккумуляторы LVD;
• Соединение батарей;
• MRC выпрямитель;
• Предохранители выпрямителя;
• Распределение предохранителей;
• VIDI+ контроллер зарядно-подзарядного устройства, локальный интерфейс.

Модификация зарядно-подзарядного устройства OPUS WRS:

• Номинальное входное напряжение: 24,48,60,110,125 и 220 В;
• Выходная мощность: OPUS WRS 24V/1100W, другие модели 1600W;
• MRC выпрямитель, VIDI+контроллер;
• Работают как с батареями, так и без них;
• IP21, для стационарной установки;
• Главный выключатель на передней панели;
• Разъем для подключения нагрузки: 2-полюсный MCB;
• Полная информация об авариях;
• Удаленный контроль через Ethernet или порт RS-232;
• Размеры (В*Ш*Г) 520*386*191мм;
• Рабочая температура: –20°C... +45°C.

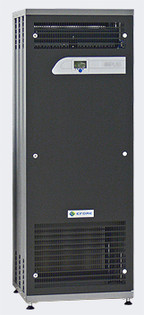

Модификация зарядно-подзарядного устройства кабинет OPUS 9,6 кВт:

• автономная система шкафа;
• Общая модульная конструкция для всех зарядно-подзарядных устройств;
• Возможна комплектация инверторами;
• Управление системой с возможностью удаленного доступа осуществляет контроллер VIDI;
• В системе имеются соединения для подключения электроснабжения, батарей и нагрузок;
• Размеры (В*Ш*Г) 2000*600*600мм;
• Системный шкаф устанавливается на пол;

Модификация зарядно-подзарядного устройства кабинет OPUS 19,2 кВт:

• Автономная система шкафа;
• Мощность 19,2 кВт;
• Высоконадежные бесшумные выпрямители MRC 1600 с конвекционным охлаждением;
• Возможна комплектация инверторами;
• Контроллер VIDI и VIDI+ осуществляет управления и контроль;
• Удаленный мониторинг по протоколу SNMP;
• Размеры (В*Ш*Г) 2000*600*600мм;
• Системный шкаф устанавливается на пол.

Инверторы OPUS:

Инверторные модули и зарядно-подзарядные устройства служат для преобразования электроэнергии постоянного напряжения в переменное. Они применяются для гарантированного электроснабжения потребителей переменного тока, которые не терпят перерывов в электроснабжении. Как правило, это серверы, персональные компьютеры, модемы и прочее ответственное оборудование. В случае, сбоев внешнего электроснабжения объекта инверторы продолжают получать питание постоянного напряжения от резервных аккумуляторных батарей зарядно-подзарядного устройства OPUS и обеспечивают подключенные к ним электроприемники без разрыва синусоиды.

Инверторы OPUS модуль 6U, зарядно-подзарядные устройства для монтажа в шкаф OPUS или 19" стойку:

• Полностью контролируемые функциональные инверторы;
• Зарядно-подзарядное устройство со статическим переключателем, ручной байпас, АС распределение;
• Конвекционное охлаждение, принудительное охлаждение (вентилятор);
• Параллельно подключаемые 600ВА…24кВт;
• Зарядно-подзарядное устройство резервирования n+1, горячие модули замены с он-лайн и оф-лайн управлением.

Инверторы OPUS модуль 1,5U, зарядно-подзарядные устройства для монтажа в шкаф OPUS или 19" стойку:

• Конвекционное охлаждение, принудительное охлаждение (вентилятор);
• Статический переключатель и ручной байпас 7,5 и 30кВт;
• Комплексное системное решение с АС и DC – распределением;
• Мощность системы 1,5кВт…27кВт, модульные решение;
• Зарядно-подзарядное устройство резервирования n+1, горячие модули замены, модули с он-лайн и оф-лайн управлением;
• Имеется возможность включения однофазных инверторных систем по трехфазной схеме «Звезда».
