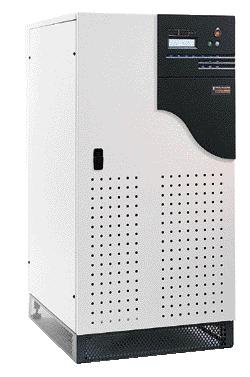

ИБП APC Galaxy PW
Новая концепция THM (Total Harmonic Management) предлагает ряд высокоэффективных решений для осуществления глобального контроля за гармоническим содержанием тока, проходящим через блок в обоих направлениях. Со стороны 100% нелинейных нагрузок уровень искажений в цепи после ИБП будет <3% даже в том случае если имеются нелинейные нагрузки с высоким уровнем искажений от гармоник с крест-фактором 3:1.На источник подачи электроэнергии не будет оказываться отрицательного воздействия даже при наличии нагрузок этого типа. Galaxy PW не только обеспечивает подачу качественной электроэнергии, но и защищает "чистоту" питаемых электрических цепей. Со стороны источника электроэнергии ,то есть по схеме перед ИБП можно установить интегральный индуктивно-емкостной LC фильтр, снижающий искажения от гармоник до уровня<5%. Если необходимо более значительное снижение, то со стороны источника тока можно установить активный THM фильтр или фильтр гармоник SineWavе уменьшающий гармоники до<3%. Данное решение базируется на оригинальной технологии активного кондиционирования SineWave(TM). Применяемые пассивные фильтры гармоник : некомпенсированный, компенсированный, некомпенсированный с контактором и THM фильтр
Функция Battery Monitor (TM)
В случае аварийной ситуации безотказность работы ИБП полностью зависит от состояния батареи. Для увеличения срока службы батареи, Galaxy PW оборудован системой Battery Monitor (TM), обеспечивающей постоянный контроль за состоянием блоков аккумуляторов и поддержанием высокой степени надежности системы :
- измерение истинной автономности батареи, рассчитываемой не только исходя из уровня нагрузки, но и по сроку эксплуатации батареи и температуры окружающей среды
- прогнозирование остающегося срока службы батареи
- защита от глубокого разряда
- регулировка зарядного напряжения в зависимости от температуры
- ограничение зарядного тока
- автотестирование через регулируемые промежутки времени
Неограниченные коммуникационные возможности Galaxy PW
Galaxy PW дает немедленный доступ к информации посредством ряда различных электронных и компьютерных интерфейсов связи
-Media Contact 11релейная плата
-Блок Led Signaling Box
-Jbus, SNMP и RS 232-ASCII коммуникационные интерфейсы
-ПО управления и наблюдения за состоянием ИБП
Технология двойного преобразования on-line для критичного к качественному электропитанию оборудования
Galaxy PW от 20 до 200 кВА
Имея широкий диапазон мощности 20, 30, 40, 50, 60, 80, 100, 120, 160,200 кВА, Galaxy PW позволяет эффективно защитить оборудование любого уровня сложности.
Модульный дизайн Galaxy PW (с различной высотой 1400 и 1900 мм, от20 до 60 кВА) позволяет оптимизировать использование рабочего пространства без использования дополнительных шкафов. Например в верхней части шкафа высотой 1900мм можно разместить:
-гармонический фильтр,
-изолирующий трансформатор,
-низковольтное оборудование итд.
Широкоформатный, с задней подсветкой для лучшего различения знаков, графический дисплей встроенный на лицевой панели, показывает меню с перемещением изображения по вертикали, в котором приводиться подробная и четкая информация, аварийные и диагностические сообщения на любом любом из 15 языков. Журнал хронологической регистрации событий с емкостью памяти на 500 событий, регистрирующий отказы сети, переход на батареи итд. облегчает планирование профилактических работ.
Galaxy PW особенно оценят технические специалисты, выполняющие пуско-наладку ИБП:
Максимально оправдывая затраты Galaxy PW идет наравне с растущими потребностями пользователя. Конфигурация любой электрической установки может быть усложнена, даже если возможность модификации не планировалась заранее. Начальные вложения используются максимально. В результате простой установки на месте дополнительного блока ИБП становиться возможность параллельной работы, а простым добавлением дополнительного блока батарей увеличение автономии системы.
Особенности Galaxy PW
Стандартные характеристики
On-line топология с ручным и автоматическим байпасом
Микроконтроллерное управление и IGBT технология
Фильтрация гармоник
Плавный запуск ИБП без скачка тока
Превосходное питание нелинейных нагрузок
Высокий КПД
Увеличенная нейтраль
Графический ЖК дисплей с регистрацией событий
Система "Battery Monitor" - прогнозирование оставшегося срока службы батарей
Battery "Temperature Monitor"
Система самодиагностики
"Media Contact 11" релейная плата контактов
Параллельная работа для резервирования или увеличения мощности
THM активное кондиционирование гармоник
Пассивная фильтрация гармоник: 4 решения
Защита от обратной утечки тока батарей по сети байпаса
ECO режим
"Battery Guard" локализующий сбой в работе аккумуляторов
"LED Signaling Box" удаленный блок индикации
JBus коммуникационный интерфейс (RS 232 и/или RS 485)
RS232-ASCII коммуникационнй интерфейс
Ethernet / SNMP карта
Программное обеспечение для управления и мониторинга ИБП
| Полная мощность (кВА, PF=0.8) |
160 |
200 |
||||
| Активная мощность (кВт) |
128 |
160 |
||||
| ВХОДНЫЕ ХАРАКТЕРИСТИКИ ОСНОВНОЙ СЕТИ | ||||||
| Номинальное напряжение |
380-400-415 В +/- 15% - три фазы |
|||||
| Частота |
50-60 Гц +/- 10% |
|||||
| Искажения тока (КНИ) |
<4 % с использованием THM фильтра |
|||||
| Коэффициент мощности |
до 0.96 с использованием THM фильтра |
|||||
| ВХОДНЫЕ ХАРАКТЕРИСТИКИ БАЙПАСА | ||||||
| Напряжение |
380-400-415 В +/- 10% три фазы + нейтраль |
|||||
| Частота |
50 или 60 Гц +/- 10% |
|||||
| ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ | ||||||
| Напряжение Ph/Ph |
380-400-415 В +/- 1% три фазы + нейтраль |
|||||
| Частота |
50 или 60 Гц +/- 0,05%, настраивается |
|||||
| Перегрузки |
165% 1 мин, 125% 10 мин. |
|||||
| Искажение напряжения |
THDU 2% Ph/N при линейной нагрузке THDU <3% Ph/Ph и Ph/N при нелинейной нагрузке |
|||||
| Крест фактор |
3:1 |
|||||
| БАТАРЕИ | ||||||
| Время работы ИБП от батарей |
8-10-15-20-30-60 минут, остальные величины по запросу (до 8 часов) |
|||||
| Тип аккумуляторов |
герметичные, необслуживаемые (срок службы 10-12 лет) |
|||||
| КПД | ||||||
| Он-лайн режим |
93% |
|||||
| ECO режим |
97% |
|||||
| ХАРАКТЕРИСТИКИ ОКРУЖАЮЩЕЙ СРЕДЫ | ||||||
| Тепловые потери |
10,7 |
14,3 |
||||
| Температура хранения |
-25...+45С (с батареями) |
|||||
| Рабочая температура |
0...+35С (40С с течении 8 часов) |
|||||
| Уровень шума (dBA) |
67 |
68 |
||||
| ТЕХНИЧИСКИЕ СТАНДАРТЫ | ||||||
| Безопасность и конструкция |
IEC 62040-1, IEC-60950,EN 50091-1, сертификаты РОСТЕСТ, ЭЛЕКТРОСВЯЗЬ |
|||||
| Топология |
IEC 62040-3, EN 50091-3 |
|||||
| Производство и дизайн |
ISO 14001, ISO 9001, IEC 60146 |
|||||
| ЭМС |
IEC62040-2 и EN 50091-2 уровень B |
|||||
| Сертификация и маркировка |
TVU, CE |
|||||
| РАЗМЕРЫ И ВЕС ИБП БЕЗ БАТАРЕЙ (глубина 825 мм) | ||||||
| Номинальная входная мощность |
160 |
200 |
||||
| Ширина (мм) |
1215 |
1215 |
||||
| Высота (мм) |
1900 |
1900 |
||||
| Вес (кг) |
1200 |
1200 |
||||
| Шкафы с батареями (глубина 825 мм и высота 1900 мм) | ||||||
|
10 минут автономии Ширина (мм) Вес (кг) |
1430 2110 |
2030 2785 |
||||
|
30 минут автономии Ширина (мм) Вес (кг) |
3045 4295 |
4060 5670 |
||||
Наши специалисты всегда помогут вам подобрать аккумуляторы для данного ИБП
