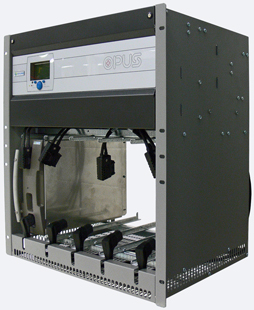

ЭПУ Enedo (Efore) OPUS C 8.0 R

Система питания постоянного тока серии OPUS C

Система электропитания OPUS C обеспечивает гарантированным постоянным током потребителей в сферах промышленности, автоматизации, телекоммуникаций и обработки данных. Максимальная выходная мощность составляет 8 kW при напряжении 24, 48, 60, 110, 220 VDC. OPUS C– компактная встраиваемая система электропитания. В ней используются выпрямители MRC 60-1600 с конвекционным охлаждением и контроллер VIDI. В системе имеются соединения для подключения электроснабжения, батарей и нагрузок. OPUS C 60-8.0 R имеет широкий набор опций. Система встраивается в стандартный шкаф или стойку 19”, либо монтируются на стену.

Основные характеристики системы

  • Высоконадежные бесшумные выпрямители MRC 1600 с конвекционным охлаждением
  • Максимальное выходная мощность 8 kW
  • Распределение нагрузки с сигнализацией состояния защитных устройств
  • Опции: заряд с температурной компенсацией, контакторы нагрузки и батарей, мониторинг  батарей, входные и выходные сигналы аварий, удаленный контроль, контроль сопротивления  изоляции
  • Монтаж в стойку 19” или на стену
  • Конфигурации с изолированными полюсами, либо одним заземленным полюсом
  • Высота 53,3 см., ширина 43,8 см., глубина 37 см.
  • Версии систем: 24, 48, 60, 110 и 220 VDC

Почему выбирают оборудование постоянного тока Enedo

Развернуть

Enedo - международная компания из Финляндии, на рынке с 1975г. Разрабатывает и производит нестандартные и стандартные системы питания постоянного тока, источники питания переменного / постоянного тока для широкого спектра отраслевых промышленных приложений. Наша компания АЛАС является генеральным дистрибьютором Enedo в РФ.

О компании Enedo Партнерская программа

✔ Диапазон напряжения от 24В до 220В.

✔ Повышенная надежность благодаря отсутствию вентиляторов.

✔ Гарантия до 5 лет.

✔ Модульная конструкция.

✔ Варианты исполнения: напольное, стоечное, настенное.

✔ Соответствие стандарту МЭК 61850.

Наши Заказчики рекомендуют оборудование Enedo





Технические характеристики системы

Модель OPUS C 24-5.5 R OPUS C 48-8.0 R OPUS C 60-8.0 R OPUS C 110-8.0 R OPUS C 220-8.0 R
Общие характеристики
Охлаждение естественная конвекция
Степень защиты IP 20
Пользовательский интерфейс контроллера дисплей и непосредственное управление с внешней передней панели
Распределение и подключения за передней панелью
Выпрямители максимум 5 шт
Материал стальные оцинкованные панели толщиной 1-1.5 мм.
Цвет передняя панель и выпрямители цвета 7012 палитры RAL
Монтеж в стойку/шкаф 19”
Монтаж на стену набор для настенного монтажа
Входные параметры
Соединения цепей переменного тока 3L+N+PE
Номинальное напряжение 230/400 VAC
Диапазон с полной мощностью 180-275 VAC
Диапазон с сокращенной мощностью 140-180 VAC
Отключение при перенапряжении 290 VAC
Частота от 45 до 65 Hz
Номинальный ток 10.6 A/фаза 15.2 A/фаза 15.4 A/фаза 15.2 A/фаза 15.2 A/фаза
Максимальный ток 13.8 A/фаза 19.4 A/фаза 19.6 A/фаза 19.4 A/фаза 19.4 A/фаза
Пусковой ток 17 A/выпрямитель
Защита выпрямителей автомат 16 А/выпрямитель
Сетевые клеммы 10 мм2
Рекомендуемые защитные устройства внешний автомат 3 х 25 A
Выходные параметры
Номинальное напряжение 24 VDC 48 VDC 60 VDC 110 VDC 220 VDC
Диапазон напряжения от 21 до 31.5 VDC от 42 до 58 VDC от 51 до 72 VDC от 97 до 132 VDC от 189 до 265 VDC
Отключение при перенапряжении 32 VDC 60 VDC 73 VDC 135 VDC 270 VDC
Шум <100 mVp-p
Номинальный ток 229 A при 24 V 164 A при 48 V 134 A при 60 V 72 A при 110 V 36 A при 220 V
Выходной ток 200 A при 27, 5 V 147 A при 54.5 V 117 A при 68.1 V 65 A при 123.6 V 33 A при 245.3 V
Номинальная мощность до 5500 W до 8000 W
Мощность с резервированием до 4400 W до 6400 W (с N+1)
Выходные клеммы максимум 25 мм2
Подключение батарей
Автоматический выключатель 1 шт. на 250 A 1 шт. на 200 A 1 шт. на 200 A 1 шт. на 100 A 1 шт. на 100 A
Контроллер
VIDI основной контроллер
VIDI+ расширенный контроллер
Характеристики см. информацию о контроллере VIDI
Распределение нагрузки (с сигнализацией)
Количество потребителей 20 шт. для однополюсных линий                                       10 шт. для двуполюсных линий 10 шт. для двуполюсных линий
Номиналы автоматов 2...63А 2..63 A 2..63 A 2..63 A 2..50 A
Другие опции
Контакторы батарей или нагрузки 200 A
Температурный датчик для заряда с температурной компенсацией
Дополнительные батарейные автоматы 1 шт. на 250 A 1 шт. на 200 A 1 шт. на 200 A 1 шт. на 50 А 1 шт. на 50 А
Контроль изоляции изолированных полюсов устройство непрерывного контроля сопротивления изоляции
Размеры
Высота 12U, 53,3 см.
Ширина 19”, 43,8 см
Глубина 37 см
Вес без выпрямителей 20 кг
Параметры внешней среды
Диапазон рабочих температур (мин./макс.) от -5 до +50 °C (снижение мощности при t° выше +70 °C)
Влажность (макс.) 95 % (относительная влажность, без конденсации)
Высота расположения 2000 м. над уровнем моря
По безопасности IEC/EN 60950-1
По излучению ETSI EN 300 386 and IEC 61000-6-4

Выпрямительные модули

Выпрямительные модули MRC разработаны и оптимизированы специально для использования в промышленности и телекоммуникационной отрасли. Выпрямители MRC с конвекционным охлаждением являются основными структурными модулями систем электропитания серии OPUS C. Выходная мощность выпрямителя составляет 1600W при напряжении 48, 60 110 VDC или 220 VDC и 1100W при напряжение 24.

Выпрямитель работает от однофазного напряжения сети электроснабжения. Управление выпрямительными модулями MRC осуществляется посредством системного контроллера или автономно, при отключенных или подключенных параллельно батареях.

Основные характеристики выпрямителей

  • Конвекционное охлаждение
  • Напряжение 24, 48, 60, 110 VDC и 220 VDC
  • Выходная мощность 1600W при напряжении 48, 60 110 VDC или 220 VDC и 1100W при напряжение 24.
  • Постоянные характеристики уровня выходной мощности
  • Номинальное входное напряжение 230 VAC, диапазон от 140 до 290 VAC
  • Активное разделение тока нагрузки
  • Внутренняя защита от перегрева
  • Цифровая передача данных контроллеру VIDI через шину CAN

Технические характеристики выпрямителей

Соответствие стандартам
Условия и параметры внешней
Соединения
По электромагнитной совместимости ETSI EN 300 386:2005
По требованиям охраны окружающей среды Эксплуатация: ETS 300 019-2-3 cl T3.2
Хранение: ETS 300 019-2-1 cl T1.2
Транспортировка: ETS 300 019-2-2 cl T2.3
По безопасности IEC/EN 60950-1 издание 2 (2005-12)
Сертификация CE, CB
Соответствие RoHS, WEEE соответствует директиве 2002/95/EC
Стандарты качества производство и готовая продукция соответствуют ISO 9001, ISO 14001
Охлаждение Естественная конвекция
Акустические шум < 40 децибел (A)
Диапазон рабочих температур (мин./макс.) от -20 до +50 °C (снижение номинальной мощности при t° выше +70 °C)
Температура хранения (мин./макс) от -40 до +70 °C
Влажность (макс.) 95 % (относительная влажность, без конденсации)
Высота расположения (макс.) 2000 м. над уровнем моря
Соединение цепей переменного тока Входной разъем IEC 320 / 10 A male
Соединение цепей постоянного тока Шины постоянного тока FCI TwinBlade™ (IO)
Соединение модуля PowerCAN 2 разъема RJ45
