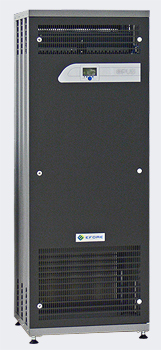

ЭПУ Enedo (Efore) OPUS C 9.6 CS
Система электропитания OPUS C 9.6 C в кабинете предназначена для бесперебойного обеспечения постоянным напряжением 24 В, 48 В, 60 В, 110 В и220 В ответственных потребителей электроэнергии в областях энергетики, промышленности и автоматизации. Максимальная выходная мощность системы составляет 9,6 кВт. В системе используются взаимно резервирующие выпрямительные модули MRC 220-1600 c конвекционным охлаждением. Управление системой с возможностью удаленного доступа осуществляет контроллер VIDI. Система OPUS C 220- 9.6 C имеет широкий набор опций, клемм и разъемов для подключения к сети электроснабжения, линиям нагрузки, аккумуляторной батарее и каналам сигнализации. Она удобна при монтаже и эксплуатации.
Основные характеристики системы
- Высоконадежные бесшумные выпрямители MRC 1600 с конвекционным охлаждением
- Максимальное выходная мощность 8 kW
- Распределение нагрузки с сигнализацией состояния защитных устройств
- Опции: заряд с температурной компенсацией, контакторы нагрузки и батарей, мониторинг батарей, входные и выходные сигналы аварий, удаленный контроль, защита от перенапряжения и контроль сопротивления изоляции
- Возможна комплектация инвертерами
- Напольная система в шкафах 1600 и 2000 см.
- Версии систем 24, 48, 60, 110 и 220 VDC
Почему выбирают оборудование постоянного тока Enedo
Развернуть
Enedo - международная компания из Финляндии, на рынке с 1975г. Разрабатывает и производит нестандартные и стандартные системы питания постоянного тока, источники питания переменного / постоянного тока для широкого спектра отраслевых промышленных приложений. Наша компания АЛАС является генеральным дистрибьютором Enedo в РФ.
О компании Enedo Партнерская программа
✔ Диапазон напряжения от 24В до 220В.
✔ Повышенная надежность благодаря отсутствию вентиляторов.
✔ Гарантия до 5 лет.
✔ Модульная конструкция.
✔ Варианты исполнения: напольное, стоечное, настенное.
✔ Соответствие стандарту МЭК 61850.
Наши Заказчики рекомендуют оборудование Enedo
Технические характеристики системы
| Модели | OPUS C 24-6.6 CS | OPUS C 48-9.6 CS | OPUS C 60-9.6 CS | OPUS C 110-9.6 CS | OPUS C 220-9.6 CS |
|---|---|---|---|---|---|
| Общие характеристики | |||||
| Охлаждение | естественная конвекция | ||||
| Степень защиты | IP 20 | ||||
| Пользовательский интерфейс контроллера | дисплей и непосредственное управление с внешней передней панели | ||||
| Распределение и подключения | Внутри кабинета. Ввод кабелей сверху (снизу – под заказ) | ||||
| Выпрямители | максимум 6 шт | ||||
| Материал | Дверь и стойка - оцинкованные стальные панели толщиной 1-1.5 мм | ||||
| Цвет | Стойка цвета 7037, дверь цвета 7035 палитры RAL | ||||
| Монтаж | Кабинет для монтажа на пол | ||||
| Входные параметры | |||||
| Соединения цепей переменного тока | 3L+N+PE | ||||
| Номинальное напряжение | 230/400 VAC | ||||
| Диапазон с полной мощностью | 180-275 VAC | ||||
| Диапазон с сокращенной мощностью | 140-180 VAC | ||||
| Частота | от 45 до 65 Hz | ||||
| Номинальный ток | 10.6 A/фаза | 15.2 A/фаза | 15.2 A/фаза | 15.2 A/фаза | 15.2 A/фаза |
| Максимальный ток | 13.8 A/фаза | 19.4 A/фаза | 19.4 A/фаза | 19.4 A/фаза | 19.4 A/фаза |
| Пусковой ток | 17 A/выпрямитель | ||||
| Защита выпрямителей | автомат 16 А/выпрямитель | ||||
| Сетевые клеммы | 10 мм2 | ||||
| Рекомендуемые защитные устройства | внешний автомат 3 х 25 A, 1Р | внешний автомат 25 A, 3Р | |||
| Отключение от сети электроснабжения | внутренний выключатель 40 А, 1Р | внутренний выключатель 40 А, 3Р | |||
| Выходные параметры | |||||
| Номинальное напряжение | 24 VDC | 48 VDC | 60 VDC | 110 VDC | 220 VDC |
| Диапазон напряжения | от 21 до 31.5 VDC | от 42 до 58 VDC | от 51 до 72 VDC | от 97 до 132 VDC | от 189 до 265 VDC |
| Отключение при перенапряжении | 32 VDC | 60 VDC | 73 VDC | 135 VDC | 270 VDC |
| Шум | <100 mVp-p | ||||
| Номинальный ток | 275 A при 24 V | 197 A при 48 V | 161 A при 60 V | 86.4 A при 110 V | 43 A при 220 V |
| Выходной ток | 240 A при 27, 5 V | 177 A при 54.5 V | 141 A при 68.1 V | 78 A при 123.6 V | 39 A при 245.3 V |
| Номинальная мощность | 6600 W | 9600 W | |||
| Мощность с резервированием | 5500 W | 8000 W (с N+1) | |||
| Выходные клеммы | максимум 25 мм2 | ||||
| Подключение батарей | |||||
| Автоматический выключатель | 1 шт. на 250 A, 1Р | 1 шт. на 200 A, 1Р | 1 шт. на 100 A, 2Р | 1 шт. на 50 A, 2Р | |
| Батарейные полки | 2 или 3 шт., зависит от конфигурации шкафа | ||||
| Контроллер | |||||
| VIDI | основной контроллер | ||||
| VIDI+ | расширенный контроллер | ||||
| VIDI I/O | контроллер с расширенным вводом/выводом | ||||
| VIDI+ I/O | контроллер с расширенными функциями, интерфейсами и вводом/выводом | ||||
| Распределение нагрузки (с сигнализацией) | |||||
| Количество автоматических выключателей | от 1 до 24 шт. зависит от модуля LCF, 1Р | до 14 шт. зависит от модуля LCF, 2Р | |||
| Количество плавких вставок габарита NH00 | от 1 до 12 шт. - зависит от модуля LCF | до 7 шт. - зависит от модуля LCF | |||
| Номиналы автоматов | 2...63 А | 2..63 A | 2..50 A | ||
| Номиналы плавких вставок | 6…125 А | 6…125 А | |||
| Другие опции | |||||
| Температурный датчик | для заряда с температурной компенсацией | ||||
| Защита батарей от глубокого разряда | 200 А/400 А, 1Р | 100 А, 2Р | 50 А, 2Р | ||
| Отключение неприоритетной назгузки | 200 А/400 А, 1Р | 50 А, 2Р | |||
| Дополнительные батарейные автоматы | 1 шт. на 250 A | 1 шт. на 200 A | 1 шт. на 200 A | 1 шт. на 100 A, 2Р | 1 шт. на 50 A, 2Р |
| Защита от динамического перенапряжения | возможна установка на входе | ||||
| Инверторы | дополнительные инверторы серии OPUS | ||||
| Контроль изоляции изолированных полюсов | устройство непрерывного контроля сопротивления изоляции | ||||
| Размеры | |||||
| Высота | 1600 или 2000 мм | 2000 мм | |||
| Ширина | 600 мм | ||||
| Глубина | 600 мм | ||||
| Вес без выпрямителей | 85 кг | ||||
| Параметры внешней среды | |||||
| Диапазон рабочих температур (мин./макс.) | от -5 до +50 °C (снижение мощности при t° выше +70 °C) | ||||
| Влажность (макс.) | 95 % (относительная влажность, без конденсации) | ||||
| Высота расположения | 2000 м. над уровнем моря | ||||
| По безопасности | IEC/EN 60950-1 | ||||
| По излучению | ETSI EN 300 386 and IEC 61000-6-4 | ||||

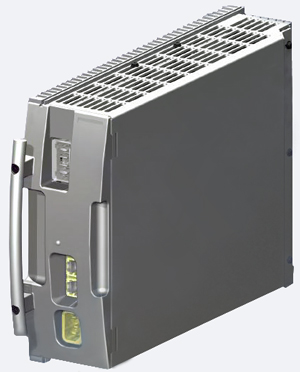

Выпрямительные модули
Выпрямительные модули MRC разработаны и оптимизированы специально для использования в промышленности и телекоммуникационной отрасли. Выпрямители MRC с конвекционным охлаждением являются основными структурными модулями систем электропитания серии OPUS C. Выходная мощность выпрямителя составляет 1600W при напряжении 48, 60 110 VDC или 220 VDC и 1100W при напряжение 24.
Выпрямитель работает от однофазного напряжения сети электроснабжения. Управление выпрямительными модулями MRC осуществляется посредством системного контроллера или автономно, при отключенных или подключенных параллельно батареях.
Основные характеристики выпрямителей
- Конвекционное охлаждение
- Напряжение 24, 48, 60, 110 VDC и 220 VDC
- Выходная мощность 1600W при напряжении 48, 60 110 VDC или 220 VDC и 1100W при напряжение 24.
- Постоянные характеристики уровня выходной мощности
- Номинальное входное напряжение 230 VAC, диапазон от 140 до 290 VAC
- Активное разделение тока нагрузки
- Внутренняя защита от перегрева
- Цифровая передача данных контроллеру VIDI через шину CAN
Технические характеристики выпрямителей
| Соединения | |||||
|---|---|---|---|---|---|
| Соединение цепей переменного тока | Входной разъем IEC 320 / 10 A male | ||||
| Соединение цепей постоянного тока | Шины постоянного тока FCI TwinBlade™ (IO) | ||||
| Соединение модуля PowerCAN | 2 разъема RJ45 | ||||
| Условия и параметры внешней | |||||
| Охлаждение | Естественная конвекция | ||||
| Акустические шум | < 40 децибел (A) | ||||
| Диапазон рабочих температур (мин./макс.) | от -20 до +50 °C (снижение номинальной мощности при t° выше +70 °C) | ||||
| Температура хранения (мин./макс) | от -40 до +70 °C | ||||
| Влажность (макс.) | 95 % (относительная влажность, без конденсации) | ||||
| Высота расположения (макс.) | 2000 м. над уровнем моря | ||||
| Соответствие стандартам | |||||
| По электромагнитной совместимости | ETSI EN 300 386:2005 | ||||
| По требованиям охраны окружающей среды | Эксплуатация: ETS 300 019-2-3 cl T3.2 | ||||
| Хранение: ETS 300 019-2-1 cl T1.2 | |||||
| Транспортировка: ETS 300 019-2-2 cl T2.3 | |||||
| По безопасности | IEC/EN 60950-1 издание 2 (2005-12) | ||||
| Сертификация | CE, CB | ||||
| Соответствие RoHS, WEEE | соответствует директиве 2002/95/EC | ||||
| Стандарты качества | производство и готовая продукция соответствуют ISO 9001, ISO 14001 | ||||
