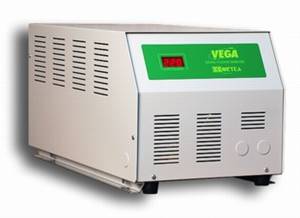

Автоматические стабилизаторы напряжения ORTEA Vega (0,3 …25 кВА)

ЗАКАЗАТЬ

Автоматические регуляторы (стабилизаторы) напряжения  ORTEA,
серия Vega (0,3 …25 кВА) – производство Италия.
Однофазные, электродинамические, сервоприводные.









Приборы.

На лицевой панели установлен цифровой вольтметр, показывающий выходное напряжение, коды ошибок.

Плата управления.

Управление стабилизатором осуществляется с помощью программных средств, которые преобразуют все параметры в цифровую форму (полностью цифровое управление). Логическое управление основано на микропроцессоре. Микропроцессор считывает фазное напряжение по выходу, установленные параметры и управляет работой сервопривода, обеспечивает защиту от перегрузки и коротких замыканий в самом электродвигателе, управляет работой схемы «Мягкого пуска», корректирующей схемы, от перенапряжения на выходе, в случае отключения внешней сети.

Защитные устройства и сигнализация

Модели данной серии имеют защиту от заниженного/завышенного напряжения  по выходу, перегрузки и оснащены аварийным звуковым сигналом: минимальное напряжение, максимальное напряжение, перегрев, перегрузка на автотрансформаторе.

Чтобы обеспечить защиту от перегрузки, в регулирующей цепи установлен автоматический выключатель. При перегрузке автомат защиты отключает регулятор напряжения (автотрансформатор), к потребителю продолжает поступать напряжение (не стабилизированное) без прерывания.

Плата управления защищена плавкими предохранителями.

Имеется корректирующая схема, которая устанавливает выходное напряжение в крайнее минимальное значение после отключения электросети (токосъемная каретка с помощью конденсаторов большой емкости переводится в режим максимального понижения напряжения). На модели стабилизаторов с расширенным входным диапазоном регулирования напряжения сети (от ± 25%) устанавливается схема конденсаторов.

Такое регулирование защищает от возможных неисправностей в нагрузке из-за перенапряжения, которое может возникнуть, когда нормальное электропитание будет восстановлено.

Схема защиты от заниженного/завышенного выходного напряжения  обеспечивает подачу выходного напряжения на нагрузку, в пределах, допустимых для ее безопасной работы. Схема работает автоматически как на отключение, так и на подключение нагрузки. Данная схема, обеспечивает защиту, как от перенапряжения, так и от заниженного напряжения, подаваемого на нагрузку. Если напряжение на выходе стабилизатора превышает пределы +10% или -20% от номинального выходного напряжения, срабатывает защита и происходит отключение нагрузки, с последующим автоматическим включением нагрузки в случае возврата значения выходного напряжения в допустимые пределы.

Стабилизаторы серии Vega поставляются в металлическом корпусе, для установки на пол и на стену (до 15 кВА включительно).

Общие характеристики


Номинальное входное напряжение 230 В
Номинальное выходное напряжение 230 В
Точность стабилизации выходного напряжения ± 0,5%
Частота 50/60 Гц ±5%
Допустимые изменения нагрузки от 0 до 100%
Коэффициент нелинейных искажений < 0,2%
Вентиляция естественная
Рабочая температура -15°C / +45 °C
Температура хранения -25°C / +60°C
Относительная влажность(без конденсата) 95%
Перегрузочная способность 200% 2 мин
Цвет корпуса RAL 7035
Защита IP 21
Установка внутри помещения

Номинальная мощность относительно диапазона входного напряжения

±15% ±20% ±25% ±30% -25/+15% -35/+15% -45/+15%
1 0,7 0,5 0,3 0,7 0,5 0,3
2,5 2 1,5 1 2 1,5 1
5 4 3 2 4 3 2
7 5 4 3 5 4 3
10 7 5 4 7 5 4
15 10 7 5 10 7 5
20 15 10 7 15 10 7
25 20 15 10 20 15 10

Технические характеристики

ДИАПАЗОН ВХОДНОГО НАПРЯ
ЖЕНИЯ
    ТИП     НОМИ
НАЛЬНАЯ МОЩ
НОСТЬ
МАКСИ
МАЛЬ
НЫЙ ВХОДНОЙ ТОК
НОМИ
НАЛЬНЫЙ ВЫХОД
НОЙ ТОК
КПД ВРЕМЯ СРАБА
ТЫВА
НИЯ
ГАБАРИТЫ
(ШхГхВ)
МАССА
    [кВA] [A] [A] [%] [мс/В] [мм] [кг]
±15% /
±20%
100-15 / 70-20 1 / 0,7 5 / 3,8 4,3 / 3 96 16 / 12 280x430x260 16
250-15 / 200-20 2,5 / 2 13 / 11 11 / 8,7 96 16 / 12 280x430x260 23
500-15 / 400-20 5 / 4 26 / 21 22 / 17 96 16 / 12 280x430x260 28
700-15 / 500-20 7 / 5 35 / 28 30 / 22 98 16 / 12 300x570x280 41
1000-15 / 700-20 10 / 7 51 / 38 43 / 30 98 16 / 12 300x570x280 47
1500-15 / 1000-20 15 / 10 76 / 54 65 / 43 98 16 / 12 300x570x280 55
2000-15 / 1500-20 20 / 15 102 / 81 87 / 65 98 16 / 12 390x520x1050 95
2500-15 / 2000-20 25 / 20 128 / 109 109 / 87 98 16 / 12 390x520x1050 115
1000-10/20 (700-15/30) 10 / 7 54 / 40 43 / 30 98 16 / 12 300x570x280 50
±25% /
±30%
50-25 / 30-30 0,5 / 0,3 2,9 / 1,9 2,2 / 1,3 96 10 / 8 280x430x260 16
150-25 / 100-30 1,5 / 1 8,7 / 6,2 6,5 / 4,3 96 10 / 8 280x430x260 23
300-25 / 200-30 3 / 2 17 / 12 13 / 8,7 96 10 / 8 280x430x260 28
400-25 / 300-30 4 / 3 23 / 17 17 / 13 98 10 / 8 300x570x280 41
500-25 / 400-30 5 / 4 29 / 23 22 / 17 98 10 / 8 300x570x280 47
700-25 / 500-30 7 / 5 40 / 29 30 / 22 98 10 / 8 300x570x280 55
1000-25 / 700-30 10 / 7 57 / 40 43 / 30 98 10 / 8 390x520x1050 95
1500-25 / 1000-30 15 / 10 87 / 57 65 / 43 98 10 / 8 390x520x1050 115
+15 /
-25%
70-15 / 25 0,7 4 3 96 12 280x430x260 17
200-15 / 25 2 12 8.7 96 12 280x430x260 24
400-15 / 25 4 23 17 96 12 280x430x260 29
500-15 / 25 5 29 22 98 12 300x570x280 42
700-15 / 25 7 40 30 98 12 300x570x280 48
1000-15 / 25 10 57 43 98 12 300x570x280 56
1500-15 / 25 15 87 65 98 12 390x520x1050 95
2000-15 / 25 20 116 87 98 12 390x520x1050 115
+15 /
-35%
50-15 / 35 0,5 3.4 2.2 96 10 280x430x260 17
150-15 / 35 1.5 10 6.5 96 10 280x430x260 24
300-15 / 35 3 20 13 96 10 280x430x260 29
400-15 / 35 4 26 17 98 10 300x570x280 42
500-15 / 35 5 34 22 98 10 300x570x280 48
700-15 / 35 7 46 30 98 10 300x570x280 56
1000-15 / 35 10 66 43 98 10 390x520x1050 95
1500-15 / 35 15 100 65 98 10 390x520x1050 115
+15 /
-45%
30-15 / 45 0,3 2.4 1.3 96 8 280x430x260 17
100-15 / 45 1 7.8 4.3 96 8 280x430x260 24
200-15 / 45 2 16 8.7 96 8 280x430x260 29
300-15 / 45 3 24 13 98 8 300x570x280 42
400-15 / 45 4 31 17 98 8 300x570x280 48
500-15 / 45 5 40 22 98 8 300x570x280 56
700-15 / 45 7 55 30 98 8 390x520x1050 95
1000-15 / 45 10 78 43 98 8 390x520x1050 115
