Система мониторинга состояния аккумуляторных батарей Enedo BMS3000
Исключение аварий по причине внезапного отказа неисправного аккумулятора.
Предотвращение преждевременного старения аккумуляторных батарей.
Система следит за состоянием аккумуляторных батарей круглосуточно в режиме реального времени и: контролирует напряжение аккумуляторных батарей, их внутреннее сопротивление и температуру, оптимизирует качество заряда и разряда (выступает балансиром), оценивает текущее состояние работоспособности, прогнозирует срок безотказной работы!
Почему стареют батареи?
На преждевременное старение аккумуляторов оказывают влияние множество факторов, многие из которых не всегда поддаются не только контролю, но и выявлению.
- Глубокий разряд
- Плохое качество заряда
- Высокая температура окружающей среды
- Хранение в течение длительного времени при низком заряде (саморазряд)
- Перезарядка
- Заводские дефекты
Результаты: сульфатация, положительная боковая коррозия решетки, избыточная газификация (сушка), потеря жидкости, высокое внутреннее сопротивление и температура.
 |
 |
 |
Но главная проблема состоит в другом. О реальном состоянии аккумулятора достоверно становится известно только в момент измерения его параметров, осуществляемое обычно специалистом во время планового технического обслуживания. Что происходит в периоды между ТО – неизвестно. Если в этот период критическая масса АКБ потеряет свои характеристики, то эксплуатирующий персонал об этом вряд ли что-то узнает. И эта ситуация обязательно приведет к аварии и падению нагрузки при перебоях с электропитанием. Именно для предотвращения таких ситуаций и служат системы мониторинга АКБ.
Основные преимущества использования системы
✔ Предотвращение аварий по причине неожиданного выхода из строя аккумуляторных батарей.
✔ Непрерывный контроль всех необходимых параметров АКБ при исключении человеческого фактора.
✔ Отсутствие необходимости регулярной проверки и обслуживания аккумуляторных батарей (в том числе на удаленных объектах).

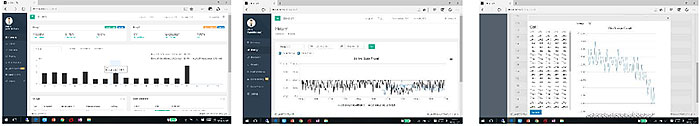

✔ Отображение данных в режиме реального времени, ведение журнала данных, анализ, мониторинг.
✔ Прогноз работоспособности всех и каждого аккумулятора с целью планирования замены.
✔ Максимизация заявленного срока службы АКБ и минимизация стоимости обслуживания.

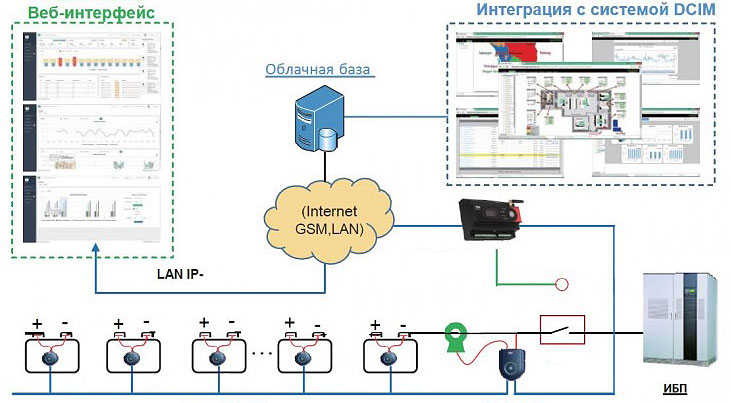

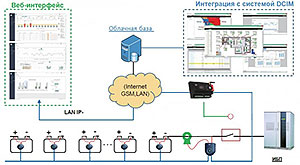

Состав системы
- Шлюз управления с веб-интерфейсом
- Датчик для цепочки батарей
- Датчик для аккумуляторной батареи
Функции системы
- Быстрый поиск поврежденного аккумулятора
- Прогнозирование оставшейся емкости
- Поиск неисправности по записями
Система формирует: журналы данных и событий, передачу сигналов тревоги, отчеты о состоянии и анализ отказов.
Как использовать систему для управления аккумуляторами
Ежедневные задания
- Проверьте общие записи последнего дня в системе
- Проверьте сигнализацию в режиме реального времени и оповещения через ПК, SMS или приложение
- Проверьте подозрительные кривые и отметки в системе
Ежеквартальные задания
- Просмотрите ежемесячный отчет и сигнализации
- Проведите квартальное обслуживание
Ежегодные задания
- Просмотрите отчет о состоянии аккумуляторов, чтобы запланировать замены на следующий год
Обычно проблемы возникают в течение 3 месяцев после покупки из-за некорректных условий эксплуатации или после 2 лет по причине снижения производительности.
Сравнение с традиционной схемой обслуживания
| Сравнение | Обычная схема | Система BMS3000 |
|---|---|---|
| Способ измерения | Ручная проверка | Автоматическая |
| Риск безопасности | Высокий | Низкий |
| Частота | 1 раз в квартал | 24/7 через Интернет |
| Трудозатраты | Высокие | Очень низкие |
| Отслеживание проблем | Нет | Да |
Как определяется старение батареи?
Типичный способ сделать это сейчас
- Измерение напряжения струны
- Измерение температуры в аккумуляторной комнате
- Ежегодные измерения емкости и внутреннего сопротивления
Новые возможности с системой мониторинга батареи
- Измерение напряжения линейки батарей
- Измерение напряжения отдельного элемента / блока батарей
- Измерение температуры окружающей среды
- Измерение температуры отдельных элементов / батарейных блоков
- Измерение импеданса отдельных элементов / батарейных блоков
- Функция балансировки
- Ежегодные измерения емкости и внутреннего сопротивления
| Диапазон и точность измерения | ||
| Напряжение | Температура | Внутреннее сопротивление |
| от 1,6 В до 2,6 В (0,2%) | от -20℃ до 85℃ (±0.5℃) |
от 0,1 мОм до 100 мОм Погрешность воспроизводимости: 1,5 % Погрешность соответствия: 1,0 % |
| от 4,8 В до 15,6 В (0,2%) | ||
| от 0 В до 600 В | Ток цепочки: -1000A...+ 1000A (датчик Холла) | |
| Технические спецификации | |
| Основная функция | Спецификация |
| Сбор данных | Управление аккумуляторными батареями и измерение внутреннего сопротивления |
| Мониторинг батареи | Подключение до 250 датчиков аккумуляторных батарей |
| Мониторинг датчиков | Датчики влажности и температуры |
| Мониторинг состояния | До 4 состояний переключателя |
| Аппаратные характеристики | |
| ЦПУ | ARM9 |
| Операционная система | Embedded Linux |
| Память | 512 МБ оперативной памяти, 1 ГБ флэш-памяти и карты памяти TF на 8 ГБ. |
| Связь | 4 последовательных порта RS485, 2 порта Ethernet (10/100M), 1 GPRS (2G) |
| Дисплей | ЖК-дисплей высокого разрешения |
| Источник питания | 18...36 В постоянного тока |
| Цифровые входы | 4 цифровых входа |
| Аналоговые входы | 2 аналоговых входа (4...20 мА) |
| Релейные выходы | 2 релейных выхода. Емкость: 30 В постоянного тока/5А и 250 В переменного тока/5A. |
| Другое | |
| Вес | 650 г |
| Рабочая температура | -10℃...+55℃ |
| Размеры | 144х104х71 мм |
| Влажность | 10%...95% |
