ИБП G-Tec Saturn

Saturn - онлайн ИБП с технологией двойного преобразования, мощностью 10-200 кВА.

Возможны два варианта поставки:

  • 10 - 20 кВА 1ф/1ф или 3ф/1ф
  • 10 - 200 кВА 3ф/3ф

Главные особенности

  • Очень высокий КПД: до 96,5% в режиме ONLINE и до 99% в режиме ECO.
  • Возможность параллельного подключения до 6 ИБП (до 4 для однофазных моделей).
  • Коэффициент выходной мощности равен 0,9 для 10-125 кВА и равен 1 для 160-200 кВА.
  • Отсутствует влияние на сеть.
  • Система интеллектуального управления батареями.

ИБП Saturn спроектированы и построены с использованием передовых технологий и компонентов. Это бестрансформаторные ИБП с инвертором на IGBT-транзисторах. Управляются микропроцессором DSP (Digital Signal Processor) для обеспечения максимальной защиты нагрузок, значительной экономии энергии и отсутствия воздействия на питающую линию.

Почему выбирают оборудование G-Tec

Развернуть

Итальянская компания G-Tec основана в 2004 году. Разработчики и основное производство находятся в Италии. Компания специализируется на разработке мощных источников бесперебойного питания и электротехнических устройств для промышленного применения. В арсенале компании – линейка современных, высокотехнологичных, мощных промышленных ИБП для различного применения. Продукция компании отличается повышенным качеством (за счет сборки на европейских заводах) и недорогой ценой.

Наша компания АЛАС является официальным партнером компании G-Tec на территории России

О компании G-Tec Партнерская программа

ИБП Saturn может быть использован в нескольких режимах

  • Нормальный режим: нагрузка питается инвертором через двойное преобразование энергии из сети (онлайн-режим).
  • Режим Eco: нагрузка питается от сети (эффективность до 99%), а в случае отказа сети или отклонения значений допуска, питание автоматически переключается на инвертор.
  • Режим Smart Active: ИБП автоматически определяет, следует ли работать в онлайн-режиме или в Эко-режиме в соответствии с собранными статистическими данными сети.
  • Преобразователь частоты: можно выбрать режим работы ИБП в качестве преобразователя частоты от 50 Гц до 60 Гц или наоборот. В этом состоянии статический байпас отключен. Этот режим может работать как с внутренними батареями, так и без них.

Дополнительные функции ИБП Saturn

  • Умная вентиляция: модели на 160кВА и 200кВА оснащены специальными устройствами вентиляции, с целью повышения контроля и эффективности.
  • Холодный старт: ИБП может быть включен и в случае отсутствия сети.
  • Power Share: позволяет выбирать критические нагрузки в зависимости от времени автономии (доступно до 125 кВА).
  • Двойной ввод: функция двойного ввода доступна в случае двух линий питания (это стандартная функция для 125-160-200 кВА и дополнительная функция для других моделей).

Система управления батареями ИБП Saturn

  • Контроль температуры (опционально) и балансировка напряжения подзарядки, чтобы избежать перезарядки и перегрева батарей,
  • Тестирование батарей по расписанию,
  • Защита от медленного разряда,
  • Низкий пульсационный ток,
  • Возможность работы с различными типами аккумуляторов, такими как герметичный свинцово-кислотный (VRLA), открытый клапан AGM и Ni-Cd.

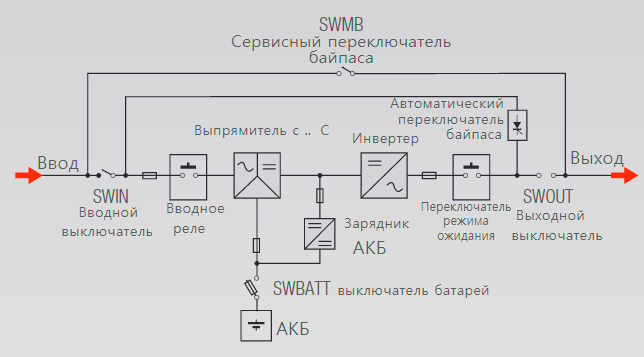

Внутренняя конфигурация ИБП

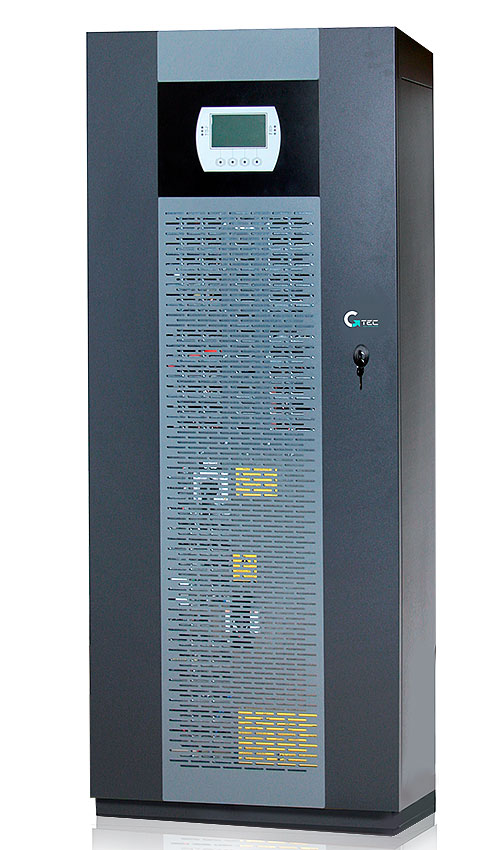

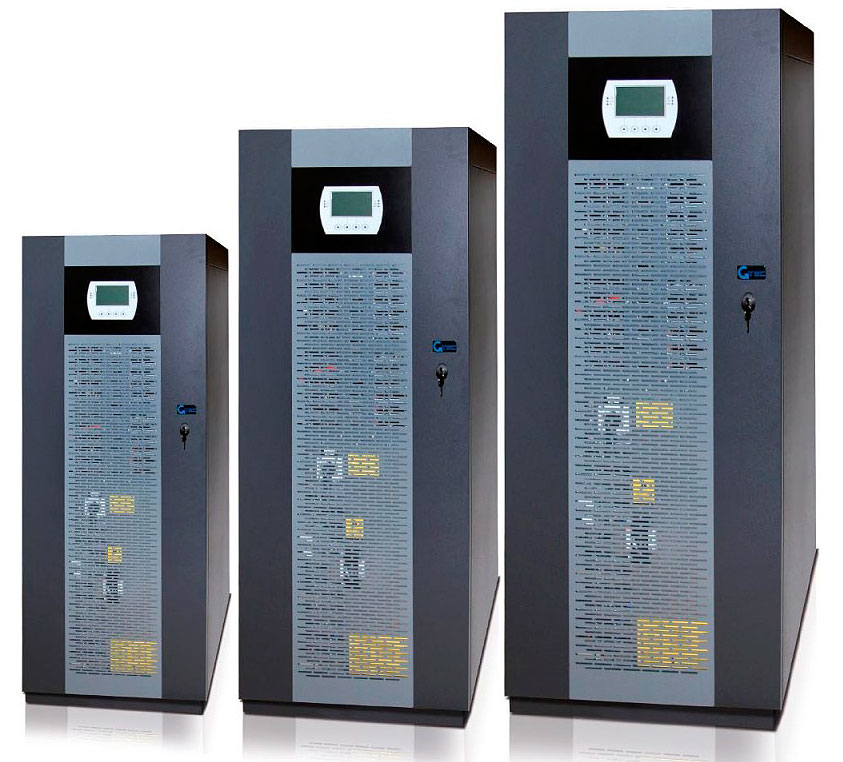

Внешний вид моделей

Технические характеристики Saturn 10-20 кВА (1ф/1ф, 3ф/1ф)

Развернуть
Модели ST010M ST012M ST015M ST020M
Номинальная мощность, кВА 10 12 15 20
Активная мощность, кВт 9 10,8 13,5 18
Вход
Фазность 1 Фаза + Нейтраль + Земля / 3 Фазы + Нейтраль + Земля
Напряжение и частота 380/400/415VAC (3P+N+G), 220/230/240VAC (1P+N+G), 50/60 Гц
Диапазон напряжения 320÷480VAC при полной нагрузке, 240÷480VAC при 50% нагрузке (3P+N+G)
184÷276VAC при полной нагрузке, 140÷276VAC при 50% нагрузке (1P+N+G)
Диапазон частоты 40÷72Гц
Коэффициент мощности 0,99
Коэффициент искажений ≤3%
Байпасный вход
Фазность 1 Фаза + Нейтраль + Земля / 3 Фазы + Нейтраль + Земля
Напряжение и частота 220/230/240VAC (1P+N+G), 50/60 Гц
Диапазон напряжения Настраиваемый, 180 ÷ 264V
Диапазон частоты Настраиваемый, ±5Гц
Перегрузочная способность 110%, длительно
110%<нагрузка<133%, 60 минут
133%<нагрузка<150%, 10 минут
150%<нагрузка<200%, 3 секунды
нагрузка>200%, 2 секунды
Выход
Напряжение и частота 220/230/240 VAC, 50/60 Гц
Коэффициент мощности 0,9
Статическая устойчивость ± 1%
Динамическая устойчивость ± 3%
Отклонение выходного напряжения <1% (от 0% до 100% при линейной нагрузке);
<3% (не линейная нагрузка согласно IEC/EN62040-3)
Перегрузочная способность 110%, 10 минут 133%, 1 минута 150%, 5 секунд
Частота 50/60 Гц ±0.01%
Крест-фактор 3:1
Аккумуляторные батареи
Напряжение батарей ±240VDC
Количество батарей 40
Точность напряжения заряда 1%
Расположение батарей Внутренние и/или внешние
Тип батарей VRLA AGM/GEL; Ni-Cd; WET TYPE
Система
КПД в нормальном режиме 93,3% 93,5% 93,8% 94%
КПД в экономичном режиме 98%
КПД в батарейном режиме 92,5% 93,5%
Дисплей и индикаторы LED + LCD
Степень защиты IP20
Интерфейсы Стандартно: RS232, USB, dry contacts, Cold Start
Опции: SNMP, parallel kit, MODBUS, PROFIBUS
Рабочая температура (°С) 0÷40
Температура хранения (°С) -25÷55 (только ИБП)
-15÷40 (ИБП с батареями)
Относительная влажность (%) < 95%, без образования конденсата
Уровень шума в 1 м (ECO-режим) 40 дБ максимум
Высота над уровнем моря <1000 м; нагрузка снижается на 1% на 100 м, от 1000 до 4000 м
Размеры шкафа, Ш х Г х В (мм) 440*850*1320
Вес шкафа (кг) 105 110 115 120
Цвет Шкаф: RAL 7016 Дверь: RAL 7016 + RAL 7012
Соответствие стандартам Европейская директива о низком напряжении 2014/35/ЕС;
директива об электромагнитной совместимости 2014/30/ЕС
Безопасность: EN62040-1
EMC: EN62040-2
Производительность: EN62040-3 (Независимое от частоты напряжения) VFI - SS - 111

Технические характеристики Saturn 10-125 кВА (3ф/3ф)

Развернуть
Модели ST010T ST012T ST015T ST020T ST030T ST040T ST060T ST080T ST100T ST125T
Номинальная мощность, кВА 10 12 15 20 30 40 60 80 100 125
Активная мощность, кВт 9 10,8 13,5 18 27 36 54 72 90 112,5
Вход
Фазность 3 Фазы + Нейтраль + Земля
Напряжение и частота 380/400/415VAC, 50/60 Гц
Диапазон напряжения 320÷480VAC при полной нагрузке, 240÷480VAC при 50% нагрузке
Диапазон частоты 40÷72Гц
Коэффициент мощности 0,99
Коэффициент искажений ≤3% ≤2,5%
Байпасный вход
Фазность 3 Фазы + Нейтраль + Земля
Напряжение и частота 380/400/415VAC, 50/60 Гц
Диапазон напряжения Настраиваемый, 180 ÷ 264V
Диапазон частоты Настраиваемый, ±5Гц
Перегрузочная способность 110%, длительно
110%<нагрузка<133%, 60 минут
133%<нагрузка<150%, 10 минут
150%<нагрузка<200%, 3 секунды
нагрузка>200%, 2 секунды
Выход
Напряжение и частота 380/400/415VAC, 50/60 Гц
Коэффициент мощности 0,9
Статическая устойчивость ± 1% ± 0,5%
Динамическая устойчивость ± 3%
Отклонение выходного напряжения <1% (от 0% до 100% при линейной нагрузке);
<3% (не линейная нагрузка согласно IEC/EN62040-3)
Перегрузочная способность 110%, 10 минут 133%, 1 минута 150%, 5 секунд
Частота 50/60 Гц ±0.01%
Крест-фактор 3:1
Аккумуляторные батареи
Напряжение батарей ±240VDC
Количество батарей 40
Точность напряжения заряда 1%
Расположение батарей Внутренние и/или внешние Внешние
Тип батарей VRLA AGM/GEL; Ni-Cd; WET TYPE
Система
КПД в нормальном режиме 93,3% 93,5% 93,8% 94% 96% 95%
КПД в экономичном режиме 98% 99,1% 99,2%
КПД в батарейном режиме 92,5% 93,5% 98%
Дисплей и индикаторы LED + LCD
Степень защиты IP20
Интерфейсы Стандартно: RS232, USB, dry contacts, Cold Start
Опции: SNMP, parallel kit, MODBUS, PROFIBUS
Рабочая температура (°С) 0÷40
Температура хранения (°С) -25÷55 (только ИБП)
-15÷40 (ИБП с батареями)
Относительная влажность (%) < 95%, без образования конденсата
Уровень шума в 1 м (ECO-режим) 40 дБ максимум 63 дБ максимум
Высота над уровнем моря <1000 м; нагрузка снижается на 1% на 100 м, от 1000 до 4000 м
Размеры шкафа, Ш х Г х В (мм) 440*850*1320 500*850*1600 650*830
*1600
Вес шкафа (кг) 105 110 115 120 136 145 190 200 220 250
Цвет Шкаф: RAL 7016 Дверь: RAL 7016 + RAL 7012
Соответствие стандартам Европейская директива о низком напряжении 2014/35/ЕС;
директива об электромагнитной совместимости 2014/30/ЕС
Безопасность: EN62040-1
EMC: EN62040-2
Производительность: EN62040-3 (Независимое от частоты напряжения) VFI - SS - 111

Технические характеристики Saturn 160-200 кВА (3ф/3ф)

Развернуть
Модели ST160T ST200T
Номинальная мощность, кВА 160 200
Активная мощность, кВт 160 200
Вход
Фазность 3 Фазы + Нейтраль + Земля
Напряжение и частота 380/400/415VAC, 50/60 Гц
Диапазон напряжения 320÷480VAC при полной нагрузке, 240÷480VAC при 50% нагрузке
Диапазон частоты 40÷72Гц
Коэффициент мощности 0,99
Коэффициент искажений ≤2,5%
Байпасный вход
Фазность 3 Фазы + Нейтраль + Земля
Напряжение и частота 380/400/415VAC, 50/60 Гц
Диапазон напряжения Настраиваемый, 180 ÷ 264V
Диапазон частоты Настраиваемый, ±5Гц
Перегрузочная способность 110%, длительно
110%<нагрузка<125%, 60 минут
125%<нагрузка<150%, 10 минут
нагрузка>150%, 1 минута
Выход
Напряжение и частота 380/400/415VAC, 50/60 Гц
Коэффициент мощности 1
Статическая устойчивость ± 0,5%
Динамическая устойчивость ± 3%
Отклонение выходного напряжения <0,5% (от 0% до 100% при линейной нагрузке);
<3% (не линейная нагрузка согласно IEC/EN62040-3)
Перегрузочная способность 110%, 60 минут 125%, 10 минут 150%, 1 минута
Частота 50/60 Гц ±0.01%
Крест-фактор 3:1
Аккумуляторные батареи
Напряжение батарей ±240VDC
Количество батарей 40
Точность напряжения заряда 1%
Расположение батарей Внешние
Тип батарей VRLA AGM/GEL; Ni-Cd; WET TYPE
Система
КПД в нормальном режиме 95,5%
КПД в экономичном режиме 99%
КПД в батарейном режиме 98%
Дисплей и индикаторы LED + LCD
Степень защиты IP20
Интерфейсы Стандартно: RS232, USB, dry contacts, Cold Start
Опции: SNMP, parallel kit, MODBUS, PROFIBUS
Рабочая температура (°С) 0÷40
Температура хранения (°С) -25÷55 (только ИБП)
-15÷40 (ИБП с батареями)
Относительная влажность (%) < 95%, без образования конденсата
Уровень шума в 1 м (ECO-режим) 50 дБ максимум
Высота над уровнем моря <1000 м; нагрузка снижается на 1% на 100 м, от 1000 до 4000 м
Размеры, Ш х Г х В (мм) 840*1050*1900
Вес шкафа (кг) 450 460
Цвет Шкаф: RAL 7016 Дверь: RAL 7016 + RAL 7012
Соответствие стандартам Европейская директива о низком напряжении 2014/35/ЕС;
директива об электромагнитной совместимости 2014/30/ЕС
Безопасность: EN62040-1
EMC: EN62040-2
Производительность: EN62040-3 (Независимое от частоты напряжения) VFI - SS - 111
