Основные этапы подбора ИБП

Что учитывать при выборе мощного ИБП для защиты ответственного оборудования:

  • Определите суммарное номинальное потребление защищаемого оборудования с учетом пусковых токов.
  • Определите необходимое время автономной работы нагрузки.
  • Дополнительные параметры: будет ли расти нагрузка, нужна ли отказоустойчивая система (резервирование).

Суммарное потребление нагрузки

С определением мощности нагрузки всё звучит относительно просто – просуммируйте мощность всех устройств, которые планируется подключить к ИБП. Однако на практике могут возникать различные нюансы.

1. Где брать величины мощности подключаемых к ИБП устройств? Их можно найти в паспорте устройства или на сайте производителя (или запросить у него).

2. Как учесть пусковые токи? Различное оборудование, такое как электродвигатели, кондиционеры, станки, лифты, медицинское и другое промышленное оборудование в момент своего включения (пуска) потребляет токи в несколько раз более номинальных значений. Их необходимо учесть – то есть брать «по максимуму», не номинальное потребление, а именно потребление в момент пуска. Эти значения также можно найти в паспорте оборудования.

3. Стоит еще сказать, что в различных режимах работы величина реального потребления может существенно отличаться от номинальных (паспортных) значений. В случае каких-либо затруднений с подсчетом реальной установленной мощности мы можем измерить ее с помощью специальной аппаратуры.

4. Специфическая нагрузка. Различное медицинское оборудование, как КТ и МРТ, потребляет электрический ток не синусоидально, а искаженными повторяющимися импульсами. Некоторые электродвигатели обладают рекуперацией – возможностью отправлять энергию при своем торможении обратно в сеть (а такой режим работы не поддерживает порядка 95% всех ИБП). Подобные нюансы прорабатываются уже индивидуально.

5. Мощность ИБП выбирается с запасом в 20-30% от расчетной мощности нагрузки, поскольку при эксплуатации ИБП с нагрузкой не более 70-80% от номинальной увеличивается срок службы компонентов ИБП. Нельзя допускать, чтобы полная и активная мощность нагрузки (кВт, кВА) превышала мощность ИБП.

Если ошибиться с расчетом, то скорее всего это значит выкинуть деньги, т.к. в нужный момент ИБП не защитит нагрузку, а то и сам выйдет из строя. Если вы не имеете технического образования – точный расчет лучше доверить специалистам.

Пример расчета суммарного номинального потребления

Развернуть

Приведем несложный пример расчета суммарного номинального потребления:

  • Сеть из 100 компьютеров. Современный офисный компьютер + монитор потребляют около 300 ВА. Итого: 100*300=30 000 ВА.
  • Два небольших сервера: 2*500=1 000 ВА.
  • Кондиционер серверной: номинальный ток 10А (10А х 220 В = 2.2 кВА), пусковой ток около 50А (11 кВА). Итого: берем 11 000 ВА.
  • Пожарная и охранная сигнализации: примерно 2 000 ВА.

Итого: установленная мощность 44 кВА (30 + 1 + 11 + 2).

С учетом необходимого запаса по мощности 20-30% получаем минимальную полную мощность ИБП 52,8 – 57,2 кВА. Значит, нам подходит ИБП на 60 кВА.

Это упрощенный расчет, в нём мы не затрагиваем перегрузочные способности ИБП, не пересчитываем нагрузку из кВА в кВт.

Необходимое время автономной работы от ИБП

Для серьезных нагрузок, составляющих десятки кВА и более, оптимальное время работы ИБП от батарей – 10-40 минут. Дальнейшее наращивание автономности за счет батарей нецелесообразно, прежде всего экономически. Помимо покупки большого количества батарей, что уже само по себе недешево, потребуется их где-то размещать и обслуживать, для чего потребуются отдельные и специально подготовленные помещения (температурный режим, пожаробезопасность, укрепление пола и тп). В тех случаях, когда требуется большая автономия – целесообразней приобретать дизельный генератор (электростанцию). Генератор обеспечит вашу нагрузку относительно недорогим электричеством на любой необходимый промежуток времени, а ИБП будет обеспечивать небольшое время автономии, необходимое для включения генератора.

Дополнительные параметры

Рассмотрим несколько самых важных. Будет ли расти в будущем ваша нагрузка? Возможно ли что в дальнейшем увеличится мощность защищаемого оборудования: вы приобретете более мощную аппаратуру, или проведете модернизацию существующей, или по мере развития бизнеса будете подключать дополнительную нагрузку? Готовы ли вы создавать отказоустойчивую систему бесперебойного питания (что называется «резервированием» и достигается установкой дополнительного (избыточного) оборудования на случай возможного отказа основного). Эти вопросы желательно продумать заранее. Тогда при необходимости модернизации системы бесперебойного питания в будущем можно будет обойтись минимальными затратами. Один из вариантов решения вопроса – приобретение модульного ИБП. Тогда по мере роста нагрузки будет достаточно докупать лишь дополнительные силовые модули и подключать их к источнику, причем делать это можно в «горячем» режиме (без остановки работы).

Производители

Теперь, точно зная установленную мощность защищаемого оборудования, прикинув будущие потребности и время автономии – можно переходить к выбору модели. Наверняка подходящие модели найдутся в линейках различных производителей. В нашем Каталоге представлены наиболее популярные и надежные бренды. Вы можете смело выбрать модель из линейки Eaton – признанного мирового лидера, с большой долей рынка в мире и в России. Можно рассмотреть линейку известной французской компании Legrand. Вам вполне могут подойти надежные и качественные ИБП известных на рынке компаний Delta Electronics, Vertiv (бывш. Liebert, Emerson), G-Tec. Вы можете остановиться на отечественном бренде Eltena – надежном и относительно недорогом оборудовании.

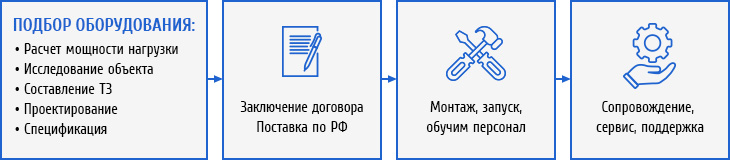

Также подбор оптимальной модели вы можете доверить нам. Мы работаем со всеми производителями, оборудование которых присутствует в России (и даже не только с теми, которые есть в нашем Каталоге) и хорошо знаем всё это оборудование. Мы в состоянии провести выбор из всего оборудования, которое только есть в РФ, на основании: соотношения цены/качества, наличия дополнительных полезных опций, минимальной стоимости владения (простота обслуживания, наличие запчастей в России), совместимости с генераторами и других критериев. Это оборудование будет наилучшим образом отвечать решению ваших задач. При необходимости: проведем исследование вашего объекта, произведем замер потребляемой мощности с помощью специального оборудования, выполним проектирование. Поставим оборудование в любую точку РФ, выполним монтаж, запуск, обучим ваш персонал, возьмем оборудование на сопровождение, подключим удаленный мониторинг, обеспечим сервисом и запчастями.


О нашем опыте говорят выполненные проекты

  • Примеры выполненных проектов на данном оборудовании:
  • Показать все
Поставка ИБП Delta DPH 120 кВА с промышленными литиевыми (LiFePO4) батареями
10.02.2021
Поставка и монтаж модульного ИБП Delta DPH 120 кВА с промышленными литиевыми аккумуляторными батареями по технологии LiFePO4 (литий-железо-фосфатные) для правительственного учреждения в Москве. Проект реализован в здании с ограничениями по нагрузке на межэтажные перекрытия, где свинцово-кислотные АКБ использовать было невозможно из-за их большого веса. Поэтому были выбраны литиевые батареи, т.к. их вес в 3-4 раза меньше аналогичных по ёмкости AGM-батарей. На 2021 год не все ИБП поддерживают работу с такими батареями - был произведен подбор наилучшего согласно задачам Заказчика.
Поставка и монтаж ИБП Makelsan Boxer HF33030 для НИИхиммаш
14.08.2020
Наша компания выполнила подбор, поставку и монтаж ИБП Makelsan Boxer HF33030 на 30 кВА для НИИхиммаш. Данный источник будет защищать станок с ЧПУ. Выбор ИБП Makelsan Boxer обусловлен тем, что у оборудования присутствовала рекуперация, а данный ИБП может справится с таким режимом работы оборудования при работе от сети. Также наши специалисты проложили кабельные трассы и смонтировали щит байпаса.
