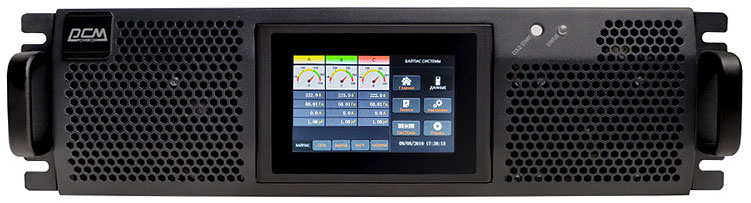

ИБП Powercom VGD-II-33 10-25 кВА

Главные особенности

Возможность установки в стандартную серверную стойку
Возможность конфигурации, как трехфазного выхода, так и однофазного
Возможность параллельной работы до 4-х устройств (максимальная мощность – 100 кВА)
Высокая эффективность - КПД до 96%
Коэффициент мощности = 1

Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
Онлайн ИБП с двойным преобразованием и нулевым временем переключения на батареи
Синусоидальная форма выходного напряжения с минимальными искажениями
Стабилизация выходного напряжения не хуже ± 1,5%
Широкий диапазон входных напряжений от 304 до 478 В от номинала без перехода на питание от внутренних батарей
Информативный ЖК-дисплей, дружественный пользовательский интерфейс
Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
Высокочастотный инвертор на IGBT-транзисторах
Встроенный ручной и автоматический байпас
Функция холодного старта

Степень защиты

Защита от перегрузки и короткого замыкания - входной тепловой автомат и автоматическое выключение для защиты электронных схем
Повышенное напряжение электросети - стабилизация с двойным преобразованием
Пониженное напряжение электросети - стабилизация с двойным преобразованием
Пропадание напряжения электросети - работа от внутренних аккумуляторных батарей
Искажение формы синусоидального входного напряжения - нагрузка всегда питается от работающего инвертора
Отклонение частоты - стабилизация с двойным преобразованием
Переходные процессы в электросети

Инверторные ИБП серии VGD-II-33RM представляют собой современную систему бесперебойного питания с двойным преобразованием энергии. Серия представлена мощностями от 10кВА до 25кВА. Имеется возможность конфигурирования однофазного выхода, что делает эту модель идеальной для небольших помещений и серверных стоек в помещениях с трехфазным входом и однофазной нагрузкой. Возможность параллельной работы до 4-х устройств позволяет защитить нагрузку до 100 кВт, а также реализовать резервирование питания по схеме N+1.

Полное управление на основе высокопроизводительного цифрового сигнального процессора позволяет обеспечить высокую стабильность электропитания и надежность работы системы. Интеллектуальная система охлаждения снижает энергопотребление и шумность, а также увеличивает срок службы устройства. Удобная модульная компоновка узлов делает модели серии VGD-II-33RM компактными и простыми в обслуживании и ремонте. Все модели поддерживают подключение внешних аккумуляторных блоков, что в сочетании с производительным встроенным зарядным устройством позволяет обеспечить большое время автономной работы. Для обеспечения совместимости с генераторными установками выпрямитель имеет функцию плавного старта.

В серии VGD-II-33RM применяется современный сенсорный жидкокристаллический дисплей и новый пользовательский интерфейс с системой всплывающих подсказок, поддерживающий русский язык. Имеется служба голосовых оповещений, возможность управления по беспроводной сети, большой выбор коммуникационных портов и слот для установки внутренней SNMP-карты.

Онлайн ИБП серии VGD-II-33RM выполнены в универсальном корпусе и могут устанавливаться в стандартную 19-дюймовую стойку или на пол в вертикальном положении, для чего в комплекте предусмотрены специальные подставки. Батарейные блоки для данной серии также производятся в аналогичном форм-факторе, что позволяет разместить решение в одной стойке.

Технические характеристики

Модель		VGD-II-10K33RM	VGD-II-15K33RM	VGD-II-20K33RM	VGD-II-25K33RM
Входные параметры	Выходная мощность (кВА/кВт), конфигурация 3:3	10/10	15/15	20/20	25/25
	Выходная мощность (кВА/кВт), конфигурация 3:1	10/10	10/10	20/20	20/20
	Коэффициент мощности	1	1	1	1
	Тип входного соединения	3 Фазы + Нейтраль + Заземление
	Напряжение	380 / 400 / 415 Вольт (Фаза-Фаза)
	Диапазон напряжений	Полная нагрузка : 304 до 478 Вольт (Фаза-Фаза)
		Частичная нагрузка: 228 до 304 Вольт (Фаза-Фаза)
		Линейная зависимость: величина допустимой нагрузки уменьшается и определяется линейной зависимостью от величины входного напряжения
	Частота	50 / 60 Гц
	Входная частота	40 Гц до 70 Гц
	Коэффициент мощности по входу под полной нагрузкой	>0.99
	КНИ входного тока THDi	<4% (линейная нагрузка)		<3% (линейная нагрузка)
Выходные параметры	Выходные напряжения	380 / 400 / 415 Вольт (Фаза-Фаза)
	Частота инвертора	50 / 60 Гц
	Точность напряжения	±1.5% (0-100% Линейная нагрузка)
	Точность напряжения	<5% (20% → 80% → 20%) (нелинейная нагрузка)
	Время изменения напряжения	< 30мс (20% → 100% → 20%) (нелинейная нагрузка)
	КНИ выходного напряжения THDv	<1% (линейная нагрузка)		<1% (линейная нагрузка)
		<5.5% (нелинейная нагрузка) в соответствии с IEC/EN62040-3		<6% (нелинейная нагрузка) в соответствии с IEC/EN62040-3
	Работа инвертора в режиме перегрузки	100% до 110%, 60мин
		110% до 125%, 10мин
		125% до 150%, 1мин
		>150%, 200 мс
	Частота	50 / 60 Гц ±0.1%
	Частота синхронизации	Диапазон по умолчанию: ±3 Гц
		Настраиваемый диапазон: ±0.5 Гц до ±5 Гц
	Скорость изменения частоты	Диапазон по умолчанию: 0.5 Гц/с
		Настраиваемый диапазон: 0.5 Гц/с до 3 Гц/с
Аккумуляторная батарея	Номинальное батарейное напряжение	±240VDC
	Точность напряжения зарядного устройства	1%
	Мощность зарядного устройства	Максимально 20% от мощности ИБП
Байпасный ввод	Напряжение	380 / 400 / 415 Вольт (Фаза-Фаза)
	Диапазон напряжений	По умолчанию: -20% до +15%
		Настраиваемые верхние пределы диапазона: +10%, +15%, +20%, +25%
		Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40%
	Частота	50 / 60 Гц
	Диапазон по частоте	Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц
	Работа в режиме перегрузки	125% Длительное время
		125% ~ 130% до 10мин
		130% ~ 150% до 1мин
		150% ~ 400% до 1 сек
		>400%, менее чем 200 мс
Эффективность	Эффективность под полной нагрузкой	>95.0%		>95.5%
	Режим ECO	>98.0%
	В режиме работы от батарей	>94.5%		>95.5%
Интерфейсы	Дисплей	Стандартно: LED & LCD
		Опционально: сенсорный экран
	Интерфейсы	Стандартно: RS232 / RS485 / сухие контакты
		Опционально: SNMP / параллель / USB
	Другие функции	Стандартно: холодный старт (от батарей)
		Опционально: комплект для параллельной работы
Байпас	Время перехода с инвертора на байпас	0 мс
	Время перехода с байпаса на инвертор	0 мс
	Эффективность в режиме	> 99%
Окружающая среда	Диапазон рабочих температур	0 ~ 40 °
	Температура хранения	-40 ~ 70 °
	Относительная влажность	0 ~ 95% (без конденсации)
	Уровень акустического шума на расстоянии 1 м от поверхности устройства	58dB @ 100% нагрузка, 55dB @ 45% нагрузка
	Высота	Без снижения мощности: <1000м
		Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м
Физические параметры	Размеры	438750130
	(ШГВ), мм
	Вес, кг	25	25	30	30
