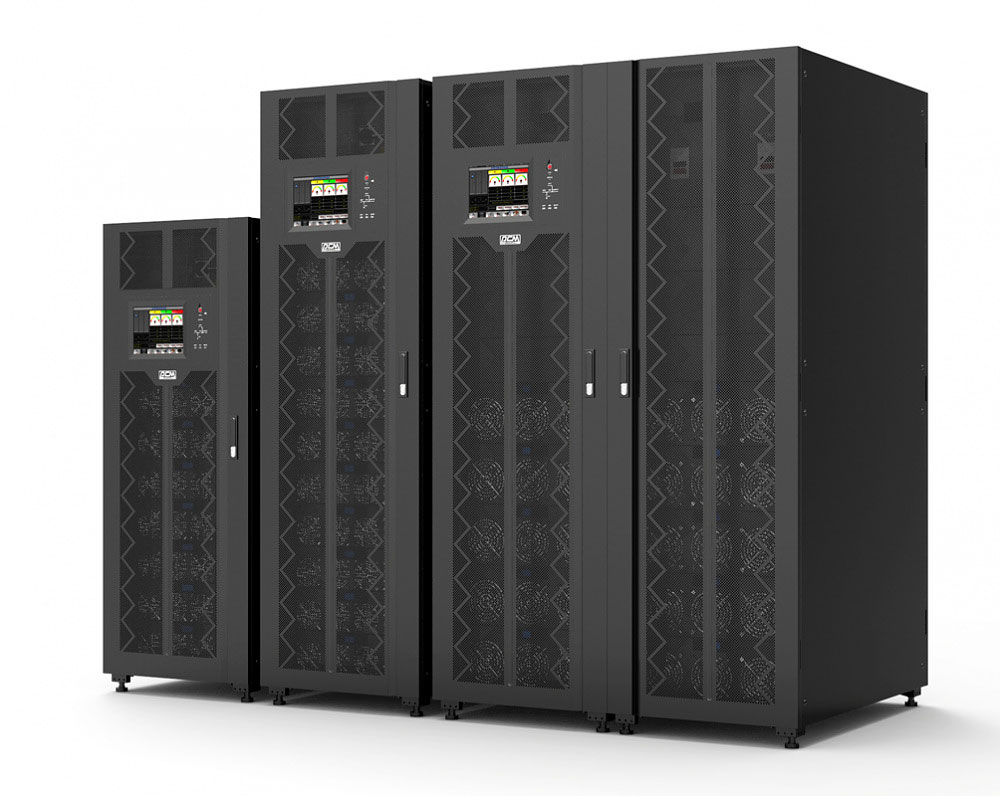

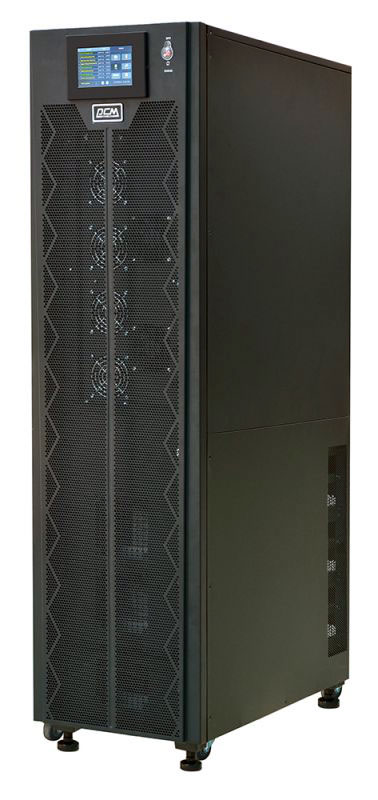

ИБП Powercom VGD-II 10-500 кВА

Главные особенности

  • Возможность параллельной работы до 8-и устройств (максимальная мощность – 1500 кВА)
  • Высокая эффективность - КПД до 96%
  • Единичный коэффициент мощности на все модели
  • Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
  • Онлайн ИБП с двойным преобразованием и нулевым временем переключения на батареи
  • Синусоидальная форма выходного напряжения с минимальными искажениями
  • Стабилизация выходного напряжения не хуже ± 1,5%
  • Широкий диапазон входных напряжений от 304 до 478 В от номинала без перехода на питание от внутренних батарей
  • Информативный ЖК-дисплей, дружественный пользовательский интерфейс
  • Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
  • Высокочастотный инвертор на IGBT-транзисторах
  • Встроенный ручной и автоматический байпас
  • Функция холодного старта
  • Возможность подключения внешних батарейных кабинетов
  • Наличие модификации без внутренних батарей и возможностью работы только от внешних батарейных кабинетов (модели L)

Степень защиты

  • Защита от перегрузки и короткого замыкания - входной тепловой автомат и автоматическое выключение для защиты электронных схем
  • Повышенное/пониженное напряжение электросети – стабилизация с двойным преобразованием
  • Пропадание напряжения электросети – работа от внутренних аккумуляторных батарей
  • Искажение формы синусоидального входного напряжения - нагрузка всегда питается от работающего инвертора
  • Отклонение частоты – стабилизация с двойным преобразованием
  • Переходные процессы в электросети

Инверторные ИБП серии VGD-II-33 представляют собой современную систему бесперебойного питания с двойным преобразованием энергии. Серия представлена мощностями от 10кВА до 500кВА. Полное управление на основе высокопроизводительного цифрового сигнального процессора - позволяет обеспечить высокую стабильность электропитания и надежность работы системы. Интеллектуальная система охлаждения снижает энергопотребление и шумность, а также увеличивает срок службы устройства. Удобная модульная компоновка узлов делает модели серии VGD-II-33 компактными и простыми в обслуживании и ремонте. Для обеспечения совместимости с генераторными установками выпрямитель имеет функцию плавного старта.

В серии VGD-II-33 применяется современный сенсорный жидкокристаллический дисплей и новый пользовательский интерфейс с системой всплывающих подсказок поддерживающий русский язык. Имеется служба голосовых оповещений, возможность управления по беспроводной сети, большой выбор коммуникационных портов и слот для установки внутренней SNMP-карты.

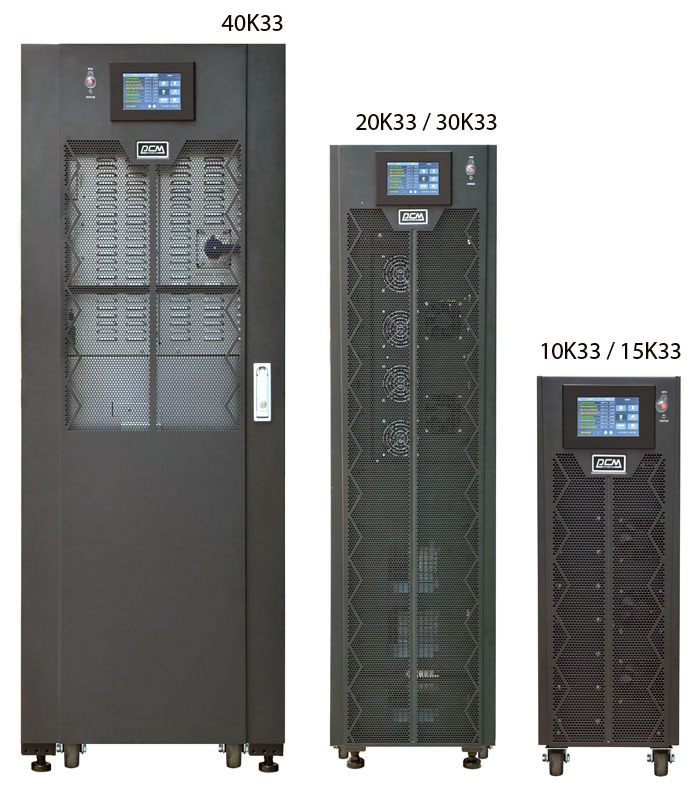

Технические характеристики моделей 10-40 кВА

Модель VGD II 10K33 VGD II 15K33 VGD II 20K33 VGD II 30K33 VGD II 40K33
Выходная мощность(кВА/кВт)* 10 / 10 15 / 15 20 / 20 30 / 30 40 / 40
Коэффициент мощности 1.0 1.0 1.0 1.0 1.0
Входные параметры Тип входного соединения 3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Напряжение 220/380, 230/400, 240/415
Диапазон напряжений Полная нагрузка: 304 до 478 Вольт (Фаза-Фаза)
Частичная нагрузка: 228 до 478 Вольт (Фаза-Фаза)
Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения
Частота 50 / 60 Гц
Диапазон частоты от 40 Гц до 70 Гц
Коэффициент мощности по входу под полной нагрузкой >0.99
КНИ входного тока THDi <4% (Линейная нагрузка) <3% (Линейная нагрузка)
Выходные параметры Тип выходного соединения 3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Выходное напряжение 220/380, 230/400, 240/415
Топология инвертора Безтрансформаторная на IGBT-транзисторах
Частота инвертора 50 / 60 Гц
Крест-фактор 3:1
КНИ выходного напряжения THDv <1% (Линейная нагрузка) <1% Линейная нагрузка
<5.5% (нелинейная нагрузка) в соответствии с IEC/EN62040-3 <6 (нелинейная нагрузка) в соответствии с IEC/EN62040-3
Работа инвертора в режиме перегрузки 100% до 110%, 60мин
110% до 125%, 10мин
125% до 150%, 1мин
>150%, 200 мс
Аккумуляторная батарея Тип батарей VRLA
Способ заряда Плавающий заряд
Номинальное батарейное напряжение 480VDC
Возможность установки внутренних батарей Да (для моделей с индексом L не предусмотрено)
Наличие встроенных АКБ Да (для моделей с индексом B)
40 шт. 7 Ач 40 шт. 7 Ач 40 шт. 12 Ач 40 шт. 12 Ач 80 шт. 12 Ач
Запуск от батарей (Cold Start) Да
Температурная компенсация Да
Мощность зарядного устройства до 20% от мощности ИБП
Байпасный ввод Напряжение 220/380, 230/400, 240/415
Диапазон напряжений По умолчанию: -20% до +15%
Настраиваемые верхние пределы диапазона: +10%, +15%, +20%, +25%
Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40%
Частота 50 / 60 Гц
Диапазон по частоте Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц
Работа в режиме перегрузки 125% Длительное время
125% ~ 130% до 10 мин
130% ~ 150% до 1 мин
150% ~ 400% до 1 с
> 400%, 200 мс
Общие характеристики КПД в режиме двойного преобразования до 96%
КПД в режиме работы от батарей >94.5% >95% >96%
КПД в режиме высокой эффективности >99%
Доступ для обслуживания Боковой/Задний Фронтальный/Задний
Функция плавного старта Да
Возможность работы в параллельном режиме До 8 устройств
Интерфейсы и отображение Дисплей Стандартно: Сенсорный экран
Интерфейсы Стандартно: RS232 / RS485 / Сухие контакты / Слот для SNMP
Опционально: SNMP-адаптер
Окружающая среда Диапазон рабочих температур (допустимая) 0 ~ 40 °C
Температура хранения -40 ~ 70 °C
Тепловыделение 1911,28 2877,16 3826 5699,71 7628,06
Относительная влажность 0 ~ 95% (Без конденсации)
Уровень акустического шума на расстоянии 1 м от поверхности устройства 58 дБ @ 100%нагрузка / 52 дБ @ 45% нагрузка 65 дБ @ 100% нагрузка / 62 дБ @ 45% нагрузка
Высота Без снижения мощности: <1000м
Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м
Степень защиты IP20
Цвет Черный, RAL 7021
Физические параметры Размеры (Ш*Г*В) (мм) 250×840×715 250×840×715 350×738×1335 350×738×1335 500×840×1400
250×660×530** 250×660×530** 250×680×770** 250×680×770** 250×836×770**
Вес (кг) (Без батарей) 50 50 88 88 140
28** 28** 50** 50** 61**
Физические параметры в траспортной упаковке Размеры в упаковке (Ш*Г*В) (мм) 400*930*990 400*930*990 490*880*1530 490*880*1530 650*1000*1600
Вес в упаковке (кг) 63 63 106 106 184
Размеры в упаковке (Ш*Г*В) (мм) для моделей L 390*795*630 390*795*630 400*880*970 400*880*970 400*1050*960
Вес в упаковке (кг) для моделей L 35 35 61 61 75

Технические характеристики моделей 60-120 кВА

Модель VGD II 60K33 VGD II 80K33 VGD II 90K33 VGD II 100K33 VGD II 120K33
Выходная мощность(кВА/кВт) 60 / 60 80 / 80 90 / 90 100 / 100 120 / 120
Коэффициент мощности 1.0 1.0 1.0 1.0 1.0
Входные параметры Тип входного соединения 3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Напряжение 220/380, 230/400, 240/415
Диапазон напряжений Полная нагрузка: 304 до 478 Вольт (Фаза-Фаза)
Частичная нагрузка: 228 до 478 Вольт (Фаза-Фаза)
(Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения)
Частота 50 / 60 Гц
Диапазон частоты от 40 Гц до 70 Гц
Коэффициент мощности по входу под полной нагрузкой >0.99
КНИ входного тока THDi <3% (Линейная нагрузка)
Выходные параметры Тип выходного соединения 3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Выходное напряжение 220/380, 230/400, 240/415
Топология инвертора Безтрансформаторная на IGBT-транзисторах
Частота инвертора 50 / 60 Гц
Крест-фактор 3:1
КНИ выходного напряжения THDv <1,5% Линейная нагрузка
<6 (нелинейная нагрузка) в соответствии с IEC/EN62040-3
Работа инвертора в режиме перегрузки 100% до 110%, 60мин
110% до 125%, 10мин
125% до 150%, 1мин
>150%, 200 мс
Аккумуляторная батарея Тип батарей VRLA
Способ заряда Плавающий заряд
Номинальное батарейное напряжение 480VDC (± 240 В)
Возможность установки внутренних батарей Нет
Запуск от батарей (Cold Start) Да
Температурная компенсация Да
Мощность зарядного устройства до 20% от мощности ИБП
Байпасный ввод Напряжение 220/380, 230/400, 240/415
Диапазон напряжений По умолчанию: -20% до +15%
Настраиваемые верхние пределы диапазона: +10%, +15%, +20%, +25%
Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40%
Частота 50 / 60 Гц
Диапазон по частоте Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц
Работа в режиме перегрузки 125% Длительное время
125% ~ 130% до 10 мин
130% ~ 150% до 1 мин
> 150%, 300 мс
Общие характеристики КПД в режиме двойного преобразования до 96%
КПД в режиме работы от батарей до 96%
КПД в режиме высокой эффективности >99%
Доступ для обслуживания Фронтальный
Функция плавного старта Да
Возможность работы в параллельном ежиме До 8 устройств До 7 устройств До 8 устройств До 7 устройств
Интерфейсы и отображение Дисплей Стандартно: Сенсорный экран
Интерфейсы Стандартно: RS232 / RS485 / USB / Сухие контакты / Слот для SNMP
Опционально: SNMP-адаптер
Окружающая среда Диапазон рабочих температур (допустимая) 0 ~ 40 °C
Температура хранения -40 ~ 70 °C
Тепловыделение 8735 13329 13136 16343 17469
Относительная влажность 0 ~ 95% (Без конденсации)
Уровень акустического шума на расстоянии 1 м от поверхности устройства 65 дБ @ 100% нагрузка / 62 дБ @ 45% нагрузка
Высота Без снижения мощности: <1000м
Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м
Степень защиты IP20
Цвет Черный, RAL 7021
Физические параметры Размеры 600*980*950 600*980*1150 600*980*1400 600*980*1150 600*980*1400
(Ш*Г*В) (мм)
Вес (кг) 170 210 231 210 266
(Без батарей)
Физические параметры в траспортной упаковке Размеры в упаковке (Ш*Г*В) (мм) 755*1130*1160 755*1130*1615 755*1130*1615 750*1130*1370 755*1130*1620
Вес в упаковке (кг) 203 280 280 254 313

Технические характеристики моделей 150-500 кВА

Модель VGD II 150K33 VGD II 150K33* VGD II 200K33 VGD II 250K33 VGD II 300K33 VGD II 400K33 VGD II 500K33
Выходная мощность (кВА/кВт) 150/150 160/144 200/200 250/255 300/300 400/400 500/500
Коэффициент мощности 1.0 0.9 1.0 1.0 1.0 1.0 1.0
Входные параметры Тип входного соединения 3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Напряжение 220/380, 230/400, 240/415
Диапазон напряжений Полная нагрузка: 304 до 478 Вольт (Фаза-Фаза)
Частичная нагрузка: 228 до 478 Вольт (Фаза-Фаза)
(Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения)
Частота 50 / 60 Гц
Диапазон частоты от 40 Гц до 70 Гц
Коэффициент мощности по входу под полной нагрузкой >0.99
КНИ входного тока THDi <3% (Линейная нагрузка)
Выходные параметры Тип выходного соединения 3 Фазы + Нейтраль + Заземление (3Ph + N + PE)
Выходное напряжение 220/380, 230/400, 240/415
Топология инвертора Безтрансформаторная на IGBT-транзисторах
Частота инвертора 50 / 60 Гц
Крест-фактор 3:01
КНИ выходного напряжения THDv <1,5% Линейная нагрузка
<6 (нелинейная нагрузка) в соответствии с IEC/EN62040-3
Работа инвертора в режиме перегрузки 100% до 110%, 60мин
110% до 125%, 10мин
125% до 150%, 1мин
>150%, 200 мс
Аккумуляторная батарея Тип батарей VRLA
Способ заряда Плавающий заряд
Номинальное батарейное напряжение 480VDC
Возможность установки внутренних батарей Нет
Запуск от батарей (Cold Start) Да
Температурная компенсация Да
Мощность зарядного устройства до 20% от мощности ИБП
Байпасный ввод Напряжение 220/380, 230/400, 240/415
Диапазон напряжений По умолчанию: -20% до +15%
Настраиваемые верхние пределы диапазона: +10%, +15%, +20%, +25%
Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40%
Частота 50 / 60 Гц
Диапазон по частоте Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц
Работа в режиме перегрузки 125% Длительное время 110% Длительное время
125% ~ 130% до 10 мин 110% ~ 125% до 5 мин
130% ~ 150% до 1 мин 125% ~ 150% до 1 мин
> 150%, 300 мс > 150%, 1 с
Общие характеристики КПД в режиме двойного преобразования >96%
КПД в режиме работы от батарей >96%
КПД в режиме высокой эффективности >99%
Доступ для обслуживания Фронтальный
Функция плавного старта Да
Возможность работы в параллельном ежиме До 7 устройств До 5 устройств До 3 устройств
Интерфейсы и отображение Дисплей Стандартно: Сенсорный экран
Интерфейсы Стандартно: RS232 / RS485 / USB / Сухие контакты / Слот для SNMP
Опционально: SNMP-адаптер
Окружающая среда Диапазон рабочих температур (допустимая) 0 ~ 40 °C
Температура хранения -40 ~ 70 °C
Тепловыделение 24515 24515 32755 40859 49030 65374 81717
Относительная влажность 0 ~ 95% (Без конденсации)
Уровень акустического шума на расстоянии 1 м от поверхности устройства 72 дБ @ 100% нагрузка / 69 дБ @ 45% нагрузка
Высота Без снижения мощности: <1000м
Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м
Степень защиты IP20
Цвет Черный, RAL 7021
Физические параметры Размеры 650*960 *1600 650*960 *1600 600*960 *1600 650*960 *2000 650*960 *2000 1300*1100 *2000 1300*1100 *2000
(Ш*Г*В) (мм)
Вес (кг) 305 305 350 445 490 810 900
(Без батарей)
Физические параметры в траспортной упаковке Размеры в упаковке 800*1110 *1810 800*1110 *1810 800*1110 *1810 800*1110 *2210 800*1110 *2210 1450*1260 *2210 1450*1260 *2210
(Ш*Г*В) (мм)
Вес в упаковке (кг) 344 344 383 488 533 896 986
