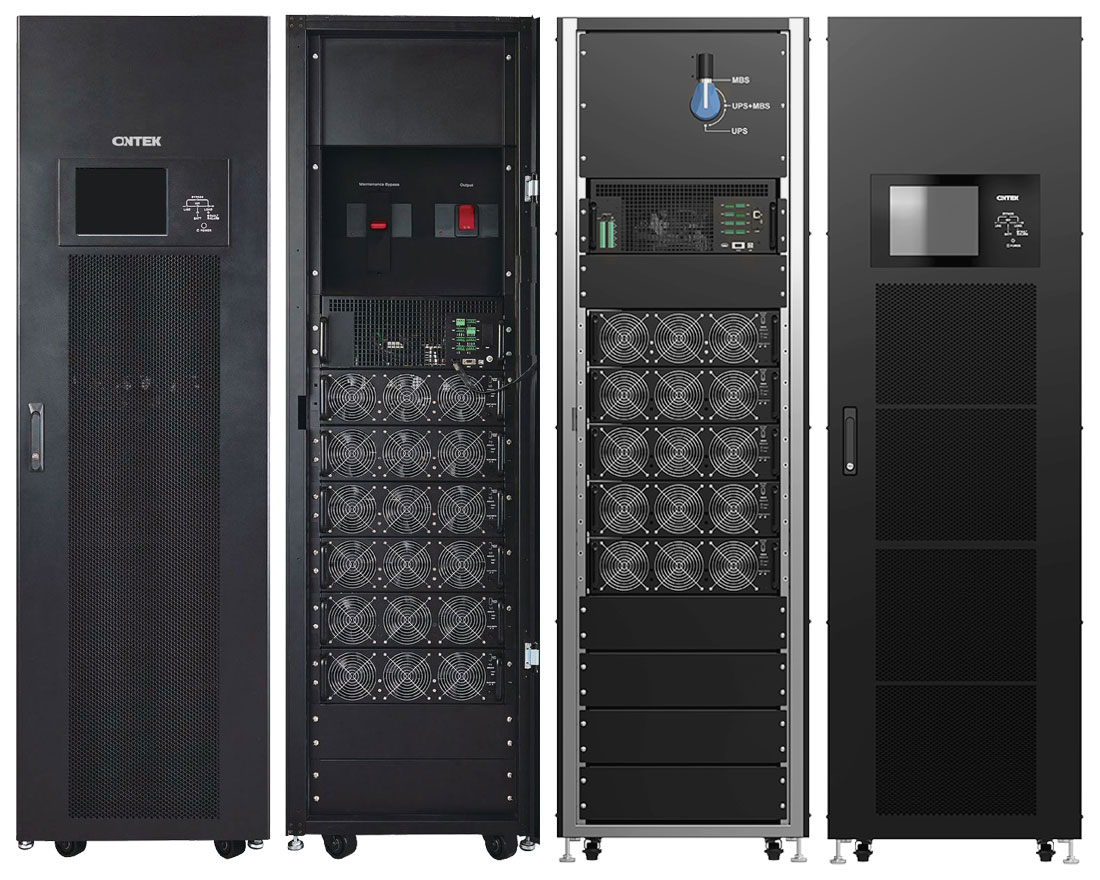

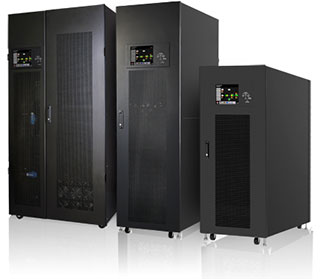

ИБП ONTEK MPM 120-600 кВА

  • Высокоэффективный модульный ИБП с двойным преобразованием
  • Силовые модули на 50 или 60 кВА/кВт с горячей заменой
  • Коэффициент выходной мощности равен 1
  • Резервирование N+1 или N+X
  • Высокая масштабируемость
  • Высокая перегрузочная способность
  • Гибкая конфигурация батарей и регулируемый пользователем зарядный ток
  • Холодный старт от батарей
  • 10" цветной сенсорный ЖК-экран с комплексной информацией
  • Широкие возможности мониторинга и управления системой
  • Модульная конструкция снижает среднее время восстановления и ремонта (MTTR)
  • Функция "горячей замены": поддерживает силовые модули и модуль статического байпаса STS
  • Плата управления находится в каждом силовом модуле - отсутствует единая точка отказа
  • Поддержка горизонтального расширения параллельной работой в режиме 1+1
  • Встроенный переключатель сервисного байпаса для простоты обслуживания без прерывания питания

Компания АЛАС, официальный дистрибутор в РФ, предлагает приобрести ИБП ONTEK

ONTEK - российский бренд промышленных источников бесперебойного питания. В создании ИБП участвует опытная команда инженеров и менеджеров с более чем 20-летним опытом на энергетическом рынке. Автоматизация процессов на производстве позволяет выпускать оборудование высшего качества и точно в срок. ИБП ONTEK обладают прекрасным отношением цены и качества. Инновационный дизайн с передовыми технологиями и энергоэффективностью, высокая надежность, умеренные цены, лучшая сервисная поддержка на всем цикле жизни оборудования обеспечивают популярность ONTEK в России. Как дистрибьютор в РФ предложим вам наилучшие условия поставки.

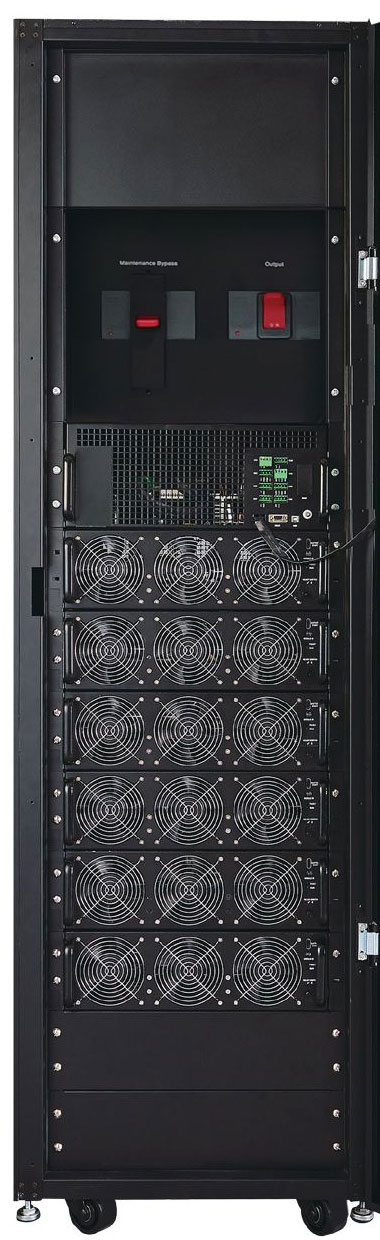

Модульная конструкция

Основой конструкции данного ИБП являются отдельные независимые взаимозаменяемые силовые модули. Это позволяет: легко наращивать мощность без замены самого ИБП, просто добавляя в него новые силовые модули; осуществлять резервирование за счет добавления резервного модуля; упростить сервис, ремонт и восстановление источника. Все модули поддерживают режим «горячей замены» (могут быть установлены/извлечены без отключения питания). Мощность одного модуля составляет 60 кВА/кВт (50 кВА/кВт для модели MPM305), высота всего 3U.

Отсутствие единой точки отказа

Одной из ключевых особенностей ИБП ONTEK MPM является отсутствие единой точки отказа. Это достигается благодаря инновационной архитектуре, в которой нет единой платы управления для всего ИБП, в каждом силовом модуле расположена своя плата управления. Такие меры гарантируют обеспечение стабильного электропитание без каких-либо перебоев.

ИБП ONTEK MPM поддерживает функцию горячей замены силовых модулей и модуля статического байпаса (STS). Это означает, что вы можете заменять или обслуживать компоненты системы без отключения нагрузки. В случае использования избыточного силового модуля и построения резервирования по схеме N+1, где один модуль является избыточным, выход из строя одного из силовых модулей не приведет к отключению оборудования. Оно продолжит работать от оставшихся активных модулей.

Важно отметить, что даже в случае выхода из строя модуля статического байпаса, наш ИБП продолжит свою работу, гарантируя, что ваше оборудование всегда будет получать необходимую энергию.

Таким образом, данная архитектура не только минимизирует риски, связанные с техническими неисправностями, но и значительно упрощает процесс обслуживания и управления ИБП. Это, в свою очередь, повышает общую эффективность эксплуатации вашего оборудования.

Возможности резервирования

Для увеличения надежности системы, с учетом возможного отказа одного из модулей, в систему вводят дополнительный, избыточный (резервный) модуль или несколько модулей. Данная модель ИБП ONTEK поддерживает возможность резервирования по схеме N+X (позволяет подключать 1 и более резервных источников в систему бесперебойного питания).

Гибкая конфигурация батарей и регулируемый зарядный ток

Обеспечивает широкие возможности по комплектации внешней батарейной емкости. Зарядный ток батарей можно отрегулировать в зависимости от батарейной ёмкости и других условий.

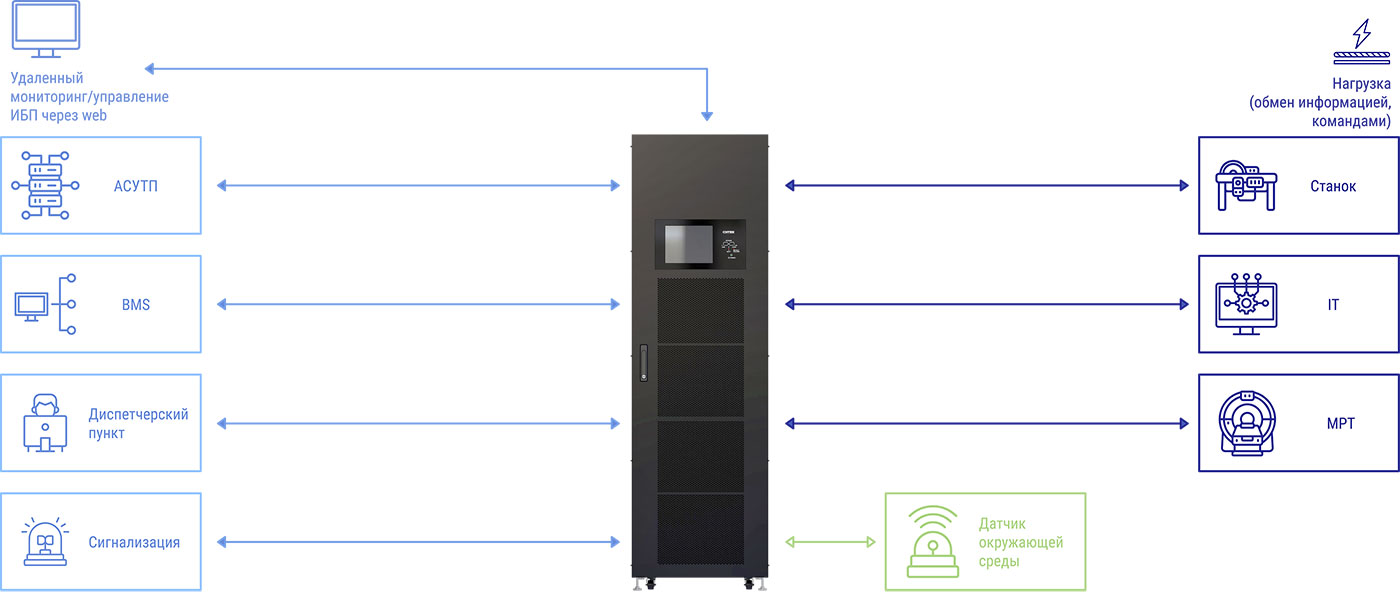

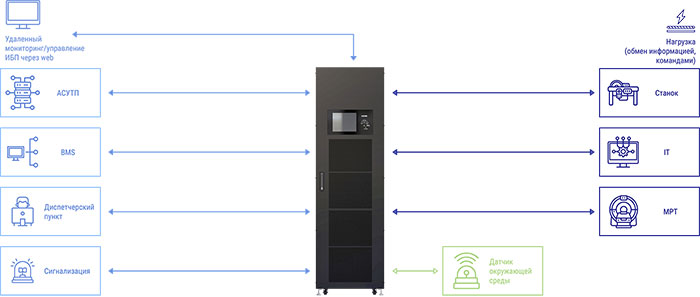

Широкие возможности мониторинга и управления системой

В базовой комплектации ИБП: Smart RS-232×2шт, USB, EMBS и сухие контакты. Опции: SNMP, Modbus, датчик окружающей среды и датчик термокомпенсации заряда батарей.

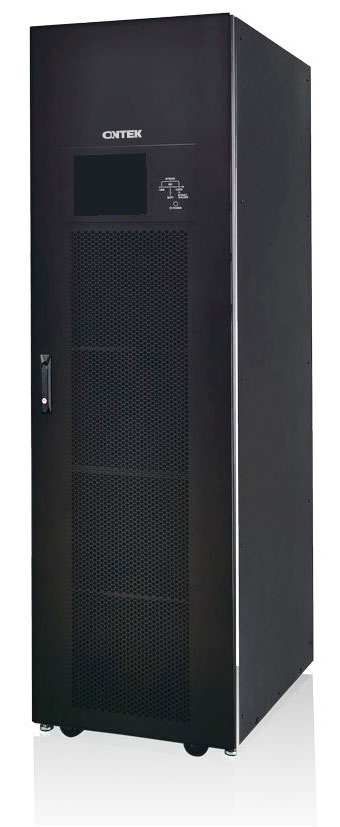

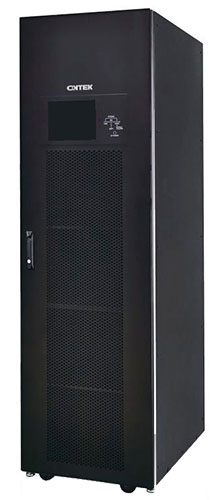

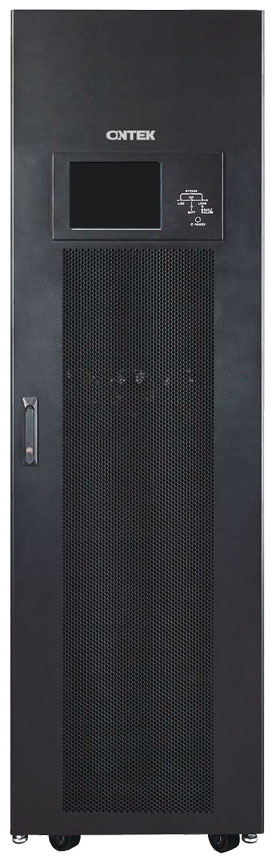

Модель MPM305: 300 кВА мощности в компактном корпусе 42U

Технические характеристики

Модель MPM120 MPM180 MPM300 MPM420 MPM480 MPM600 MPM305
Ёмкость шкафа 120 кВт 180 кВт 300 кВт 420 кВт 480 кВт 600 кВт 300 кВт
Макс. количество модулей 2 3 5 7 8 10 6
Мощность одного силового модуля 60 кВА / 60 кВт 50 кВА / 50 кВт
Фазность 3-фазный вход / 3-фазный выход
Батареи Внешние
Запуск от АКБ (холодный старт) В наличии
Параллельная работа до 2 ИБП (с возможностью работы с общей батарейной группой)
Выключатели MPM120-MPM180 - встроенные автоматические выключатели,
3 шт: основной вход, выход, механический байпас.
MPM300, MPM305, MPM420 - встроенные выключатели,
2 шт: выход, механический байпас.
MPM480-MPM600 - встроенные переключатели,
2 шт: выход, механический байпас.
Вход
Номинальное напряжение 3 x 380/400/415 В (3 фазы + нейтраль)
Диапазон напряжений -30% ÷ +20% 305 ÷ 478; 208 ÷ 304 (уменьшение мощности до 70%)
Номинальная частота 50/60 Гц (автоматическое распознавание)
Диапазон частоты 40 ÷ 70 Гц
Коэффициент мощности > 0,99 при 100% нагрузке; > 0,98 при 50% нагрузке
Гармонические искажения (THDi) < 3% при 100% нагрузке
Выход
Номинальное напряжение 3 x 380/400/415 В (3 фазы + нейтраль)
Регулирования напряжения (устойчивое состояние) ≤ ±1% сбалансированная нагрузка; ≤ ±2% несбалансированная нагрузка
Номинальная частота 50/60 Гц
Частотный диапазон (синхронизированный) 46-54 Гц или 56-64 Гц
Перегрузочная способность 100-110% в течение 60 мин, 111-125% в течение 10 мин, 126-150% в течение 1 мин; 200мс при >150%
Гармонические искажения ≤ 2% THD (линейная нагрузка); ≤ 4% THD (нелинейная нагрузка)
КПД 96% 95,5%
Батареи и зарядное устройство
Номинальное напряжение ±192 В ÷ ±240 В (регулируется)
Макс. напряжение ±240 В (12В х 40 шт)
Мин. напряжение ±192 В (12В х 32 шт)
Плавающее напряжение заряда 2,28 В / ячейку (2,25 ÷ 2,33 регулируется)
Напряжение ускоренного заряда 2,35 В / ячейку
Температурная компенсация Да
Максимальный ток заряда (на силовой модуль) 18А (регулируется)
Физические параметры
Габариты (Ш×В×Г), мм 600×1475×1100 600×2010×1100 1000×2000×1065 600×2000×850
Вес нетто, (кг) 308 352 516 654 932 1020 490
Окружающая среда
Рабочая температура и влажность 0-40°C, < 95% без образования конденсата
Высота над уровнем моря* 0 - 1000 м при номинальной нагрузке
IP защита IP 20
Управление
Smart RS-232×2шт / USB Поддержка семейств Windows®, Linux и MAC
Сухие контакты Встроенные реле вход/выход: 2шт – входные сигналы, 6шт – выходные сигналы
Разъем EMBS Сигнальный контакт обнаружения состояния внешнего байпасного переключателя
Разъем batt. temp × 5шт Для подключения датчиков термокомпенсации заряда батарей
Дополнительный слот Внутренний слот для подключения карт расширения × 2шт
Карта SNMP (опционально) Управление питанием с помощью SNMP-менеджера и веб-браузера
Карта Modbus (опционально) Управление и мониторинг в режиме реального времени по протоколу Modbus RTU
Опционально Датчик окружающей среды (температура и влажность)
Температурный датчик для термокомпенсации заряда батарей - до 5 шт
Соответствия
Стандарты Безопасность: IEC/EN 62040-1. EMC: IEC/EN 62040-2 Category C3.
Сертификация Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015.
Гарантийный срок 2 года (стандартный) или расширенный

* Если ИБП установлен или используется в месте, где высота над уровнем моря превышает максимальную высоту, выходная мощность будет снижаться на 1% на каждые 100 м.

Спецификации продукта могут быть изменены без предварительного уведомления.

Силовой модуль

Модель Описание Габариты (Ш×В×Г), мм Вес, кг
MPM60 3ф/3ф 60кВА/60кВт силовой модуль 438×130×750 (3U) 44
MPM50 3ф/3ф 50кВА/50кВт силовой модуль 438×130×650 (3U) 32
