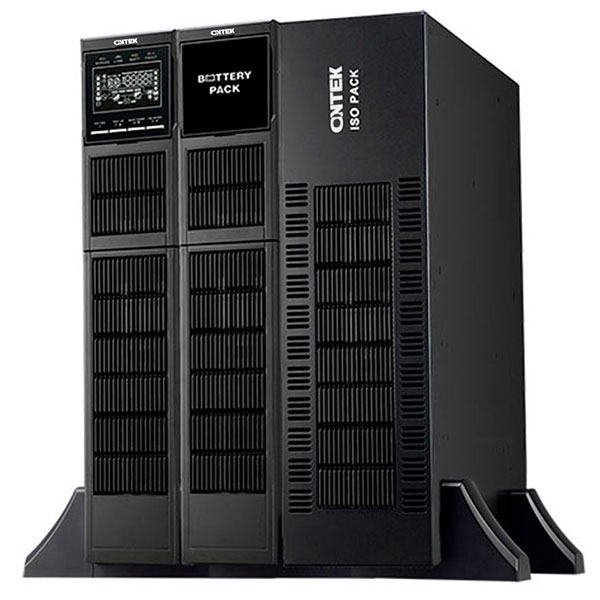

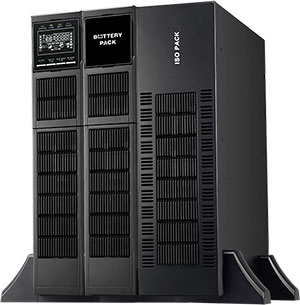

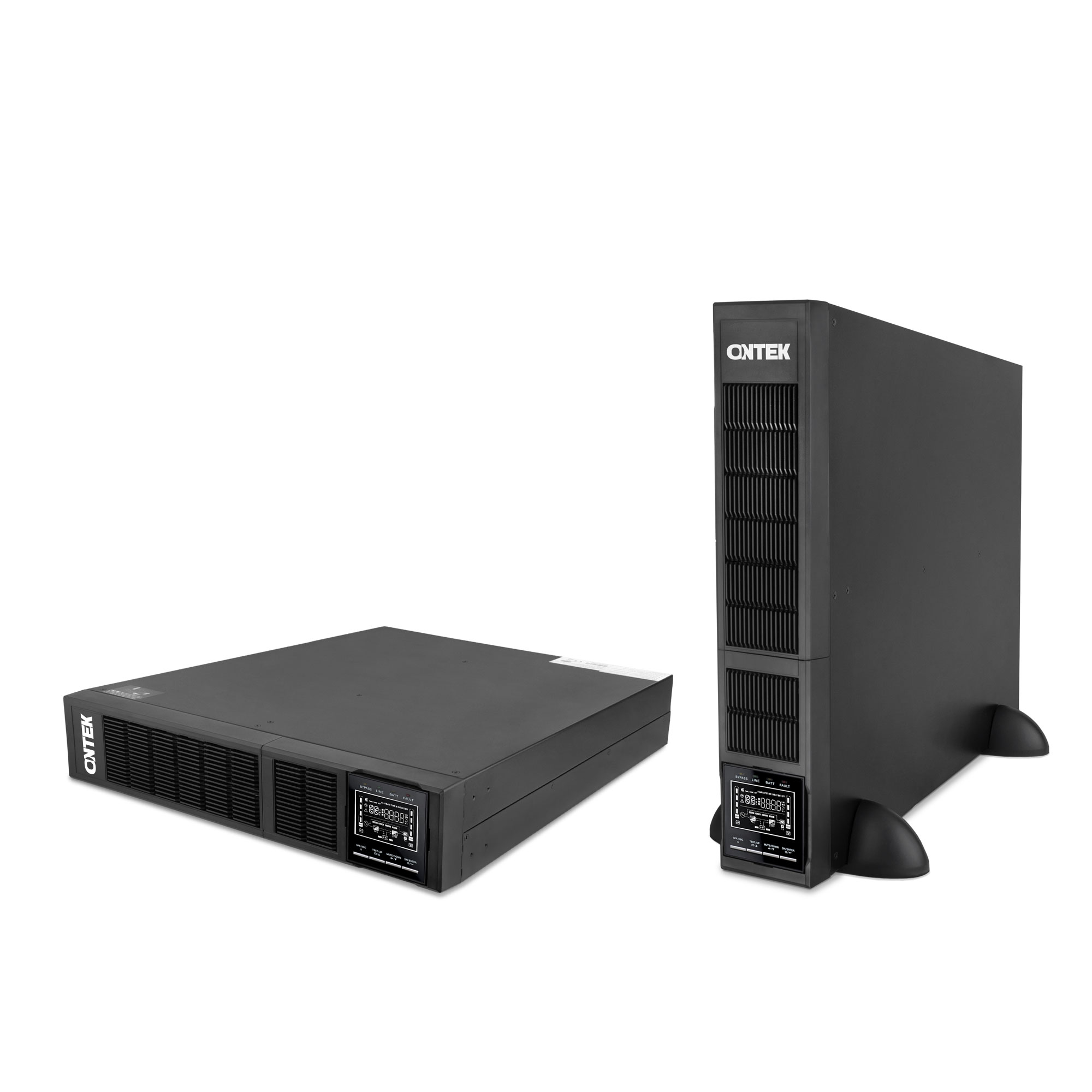

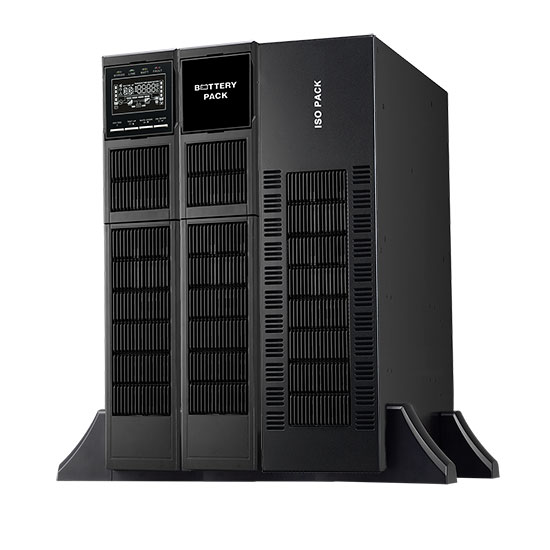

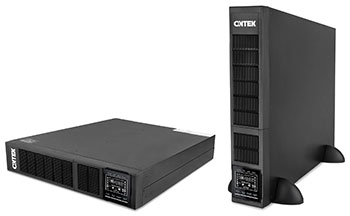

ИБП ONTEK SM RT 6-10 кВА

Двойное преобразование
Установка стойка/башня, высота всего 2U
Коэффициент выходной мощности 1
ECO-режим для энергосбережения
Горячая замена батарейных модулей
Широкие возможности мониторинга и управления
Функция аварийного отключения питания (EPO)
Регулировка зарядного тока с помощью ЖК-панели
Совместимость с генераторами
Режим преобразования частоты 50/60 Гц
Опционально N+X резервирование
Поддержка функции горячего резерва

Возможность работы с внешними батареями для обеспечения длительной автономии
Информативный ЖК-экран с комплексной информацией и с возможностью поворота
Звуковые предупреждения и уведомления о кодах ошибок

Компания АЛАС, официальный дистрибутор в РФ, предлагает приобрести ИБП ONTEK

ONTEK - российский бренд промышленных источников бесперебойного питания. В создании ИБП участвует опытная команда инженеров и менеджеров с более чем 20-летним опытом на энергетическом рынке. Автоматизация процессов на производстве позволяет выпускать оборудование высшего качества и точно в срок. ИБП ONTEK обладают прекрасным отношением цены и качества. Инновационный дизайн с передовыми технологиями и энергоэффективностью, высокая надежность, умеренные цены, лучшая сервисная поддержка на всем цикле жизни оборудования обеспечивают популярность ONTEK в России. Как дистрибьютор в РФ предложим вам наилучшие условия поставки.

Заказать

Технология двойного преобразования (online). Обеспечивает наилучшее качество электропитания. В этой технологии входной переменный ток преобразуется в постоянный с помощью выпрямителя, а затем постоянный ток преобразуется снова в переменный с помощью инвертора. При этом происходит коррекция как напряжения, так и частоты тока – на выходе обеспечивается чистая синусоида с эталонными характеристиками. Аккумуляторные батареи постоянно подключены к шине постоянного тока ИБП, при пропадании входного питания онлайн ИБП переходит на батареи мгновенно (время переключения составляет 0 мс), при этом отсутствуют любые переходные процессы.

Коэффициент выходной мощности 1. Коэффициент выходной мощности 1 обеспечивает максимальную активную мощность (Вт), что позволяет подключать и защищать большее количество оборудования (кВА = кВт). Это значит, что ваш ИБП может эффективно справляться с задачами, требующими высокой мощности, без потерь.

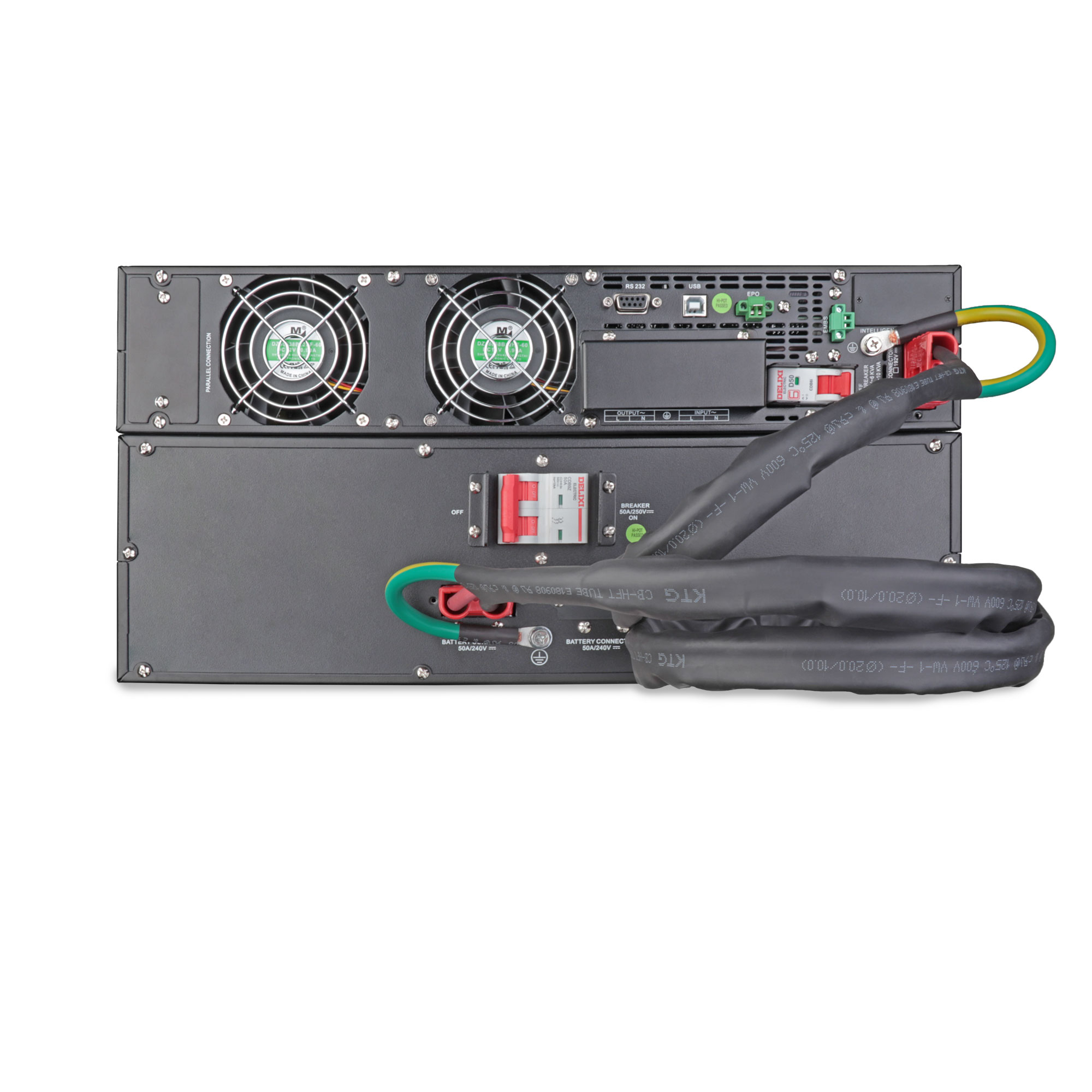

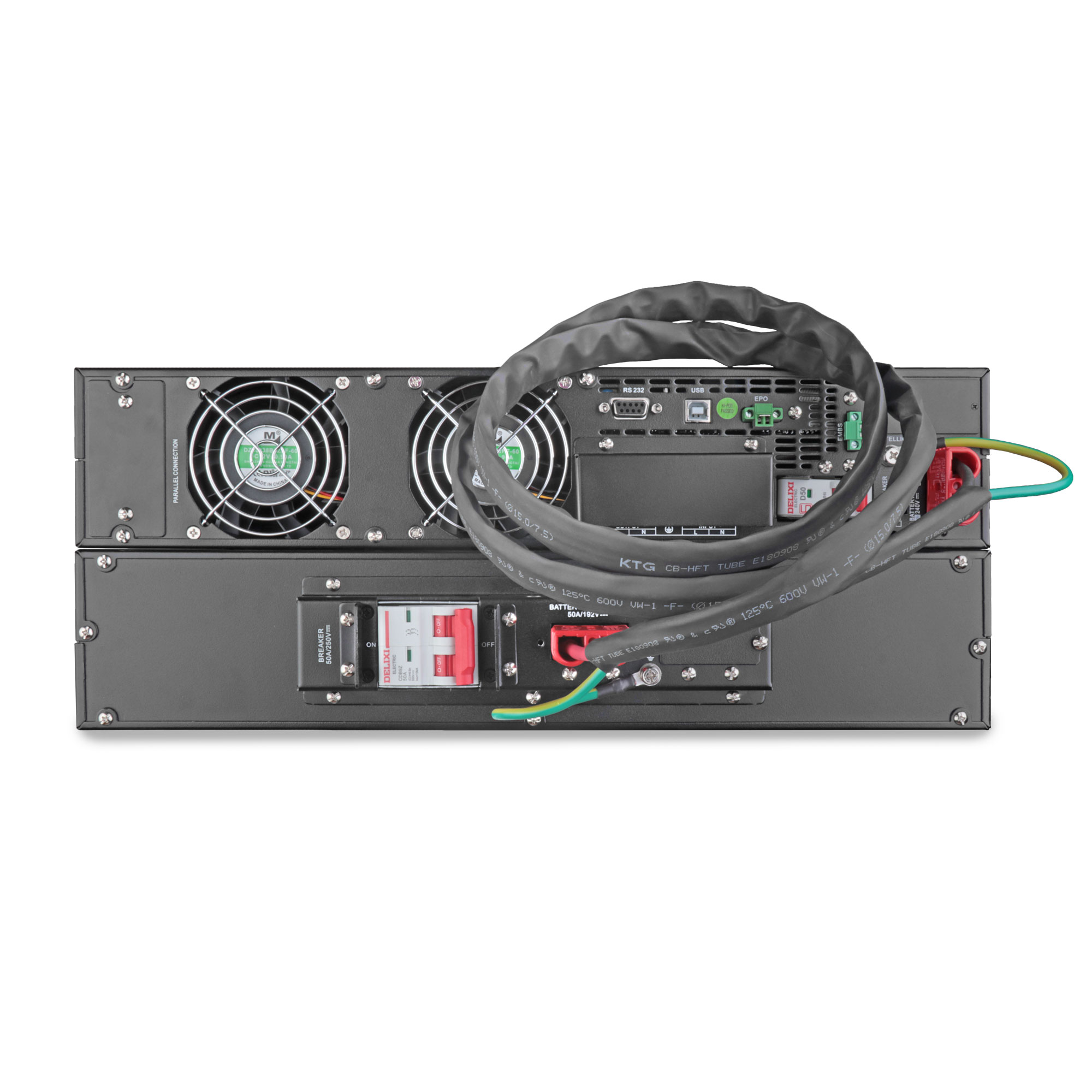

Подключение внешних батарейных модулей. К данной модели ИБП вы можете подключить до 4 внешних батарейных модулей для увеличения времени автономной работы под ваши задачи и потребности. Батарейные модули легко подключаются по принципу Plug-N-Play (подсоединил и заработало) с помощью входящего в комплект специального кабеля с соответствующими разъемами. Батарейные модули могут быть добавлены или заменены в "горячем режиме", т.е. без прерывания питания нагрузки.

Работа с внешними батареями для длительной автономии. Данная серия ИБП спроектирована с возможностью подключения внешней батарейной ёмкости для обеспечения длительного времени автономной работы. Вы можете использовать батарейный массив на 16-20 батарей под ваши потребности.

Мощное зарядное устройство. ИБП оборудован мощным зарядным устройством, которое обеспечивает высокую скорость зарядки, позволяя эффективно заряжать аккумуляторные батареи с большой ёмкостью. Система управления зарядным током просто регулируется прямо с удобного ЖК-экрана и позволяет вам точно настраивать процесс зарядки в зависимости от используемого батарейного массива.

ЭКО-режим. При высоком качестве входного электропитания, для повышения энергоэффективности системы, ИБП возможно перевести в ЭКО-режим. Когда же электроснабжение становится нестабильным и выходит за установленные параметры, с целью обеспечения необходимого качества электропитания, ИБП переключается в режим двойного преобразования.

Функция аварийного отключения питания (EPO). Возможность экстренного отключения питания ИБП и нагрузки при аварийной ситуации, требующей немедленно обесточить оборудование (например, сработала пожарная сигнализация или другая аварийная система). Реализуется в виде клеммного подключения на задней панели ИБП для возможности дистанционного отключения. EPO представляет собой цепь безопасного сверхнизкого напряжения, которая изолирована от цепей опасного напряжения усиленной изоляцией.

Широкие возможности мониторинга и управления системой. ИБП ONTEK предлагают обширные возможности мониторинга и управления, которые обеспечивают вам полный контроль над состоянием системы и позволяют оптимизировать её работу. Входящие в базовую комплектацию интерфейсы Smart RS-232 и USB, а также опциональные SNMP или Modbus, обеспечивают легкое подключение к существующим сетям и системам управления.

Звуковые предупреждения и уведомления о кодах ошибок. ИБП оснащен системой звуковых предупреждений и информативными уведомлениями о кодах ошибок, что значительно упрощает обслуживание и управление вашим оборудованием. Звуковые сигналы привлекают внимание персонала в случае возникновения неисправностей, позволяя оперативно реагировать на потенциальные проблемы. А благодаря четким кодам ошибок, отображаемым на ЖК-экране, вы сможете быстро идентифицировать источник неполадок и обращаться в техническую поддержку с необходимой информацией, что ускоряет процесс решения проблем и минимизирует время простоя.

Совместимость с генераторами. В режиме работы от генератора устанавливается расширенный диапазон рабочей частоты.

Режим преобразования частоты 50/60 Гц. Если ваша сеть работает на 50 Гц, а оборудование требует питание на 60 Гц, или же наоборот – данный ИБП решит эту проблему, позволяя настроить выходной сигнал на определенную частоту 50/60 Гц.

N+X резервирование (опционально). Для увеличения надежности системы, с учетом возможного отказа одного из блоков, в систему вводят дополнительный, избыточный (резервный) модуль или несколько модулей. Данная модель ИБП ONTEK поддерживает возможность резервирования по схеме N+X (позволяет подключать 1 и более резервных источников в систему бесперебойного питания).

Поддержка функции горячего резерва. При параллельном подключении нескольких ИБП данной серии возможно осуществить настройку одного (или же нескольких из них) как резервного, который не работает на нагрузку в нормальном режиме, а находится в "горячем резерве".

Технические характеристики

Модель	SM RT 6	SM RT 10
Мощность	6000ВА/6000Вт	10000ВА/10000Вт
Фазность	1-фазный вход / 1-фазный выход
Вход
Номинальное напряжение	220/230/240 В
Диапазон напряжений	110-300 В ± 3% при 50% нагрузке; 176-300 В ± 3% при 100% нагрузке
Диапазон частоты	46-54 Гц для 50 Гц / 56-64 для 60 Гц
Коэффициент мощности	≥ 0,99 при полной нагрузке
Гармонические искажения (THDi)	< 4% при 100% нагрузке, < 6% при 50% нагрузке
Входные разъемы	Клеммная колодка
Выход
Выходное напряжение	220/230/240 В
Выходные разъемы	Клеммная колодка
Уровень стабилизации напряжения (батарейный режим)	± 1%
Диапазон частот (синхронизированный диапазон)	46-54 Гц или 56-64 Гц
Диапазон частот (батарейный режим)	50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц
Крест-фактор	3:1 (макс.)
Гармонические искажения	≤ 1% THD (линейная нагрузка); ≤ 4% THD (нелинейная нагрузка)
Время перехода на батарею	Ноль
Время перехода на Байпас	Ноль
Форма сигнала в батарейном режиме	Чистая синусоида
Перегрузка при работе от сети	100-110% 10 мин, 110-130% 1 мин, >130% 1 сек
Перегрузка при работе от батарей	100-110% 30 сек, 110-130% 10 сек, >130% 1 сек
КПД
От сети / ЭКО-режим / Работа от батареи	94% / 98,5% / 93%
Батарея
Тип батарей	Батарейные модули ONTEK или внешние батареи
Батарейные модули	До 4 шт SMRT192BM2U* или SMRT240BM3U
Внешние батареи	В зависимости от задачи 16-20* шт
Зарядный ток	1-4 А (настраивается пользователем)
Запуск от батарей (холодный старт)	В наличии
Индикация
ЖК-дисплей	Состояние ИБП, уровень нагрузки, уровень заряда батареи, входное/выходное напряжение, оставшееся время автономии, коды ошибок
Звуковые оповещения	Работа от батарей: звук каждые 4 сек. Низкий заряд батарей: звук каждые 1 сек. Перегрузка: двойной сигнал каждую 1 сек. Ошибка: постоянный звук.
Физические параметры
Габариты ИБП, Ш×В×Г (мм)	438×88×600 [2U]
Вес ИБП, (кг)	14,4	16
Габариты бат.модулей, Ш×В×Г (мм)	438×88×688 [2U]	438×133×600 [3U]
Вес бат.модулей, (кг)	59,3	70,3
Окружающая среда
Рабочая температура и влажность	0-40°C, < 95% без образования конденсата
Уровень шума	Менее 55 дБ на расстоянии 1 метр	Менее 58 дБ на расстоянии 1 метр
Управление
Smart RS-232 × 1шт, USB × 1шт	Поддержка семейств Windows, Linux и MAC
Разъем EMBS	Сигнальный контакт обнаружения состояния внешнего байпасного переключателя
Карта SNMP (опционально)	Управление питанием с помощью SNMP-менеджера и веб-браузера
Карта Modbus (опционально)	Управление и мониторинг нескольких ИБП в режиме реального времени через коммуникационный порт RS-485
Соответствия
Сертификация	Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат соответствия в части стойкости к сейсмическим воздействиям интенсивностью 9 баллов по шкале MSK-64. Сертификат по стандарту ISO 9001:2015
Гарантийный срок	3 года (стандартный) или расширенный

* При использовании 16 батарей или модуля SMRT192BM2U коэффициент выходной мощности снижается до 0,8. При использовании 18 или 19 батарей коэффициент выходной мощности снижается до 0,9.

Если ИБП установлен или используется на высоте более 1000 м над уровнем моря, выходная мощность будет снижаться на один процент на каждые 100 м.

Спецификации продукта могут быть изменены без предварительного уведомления.

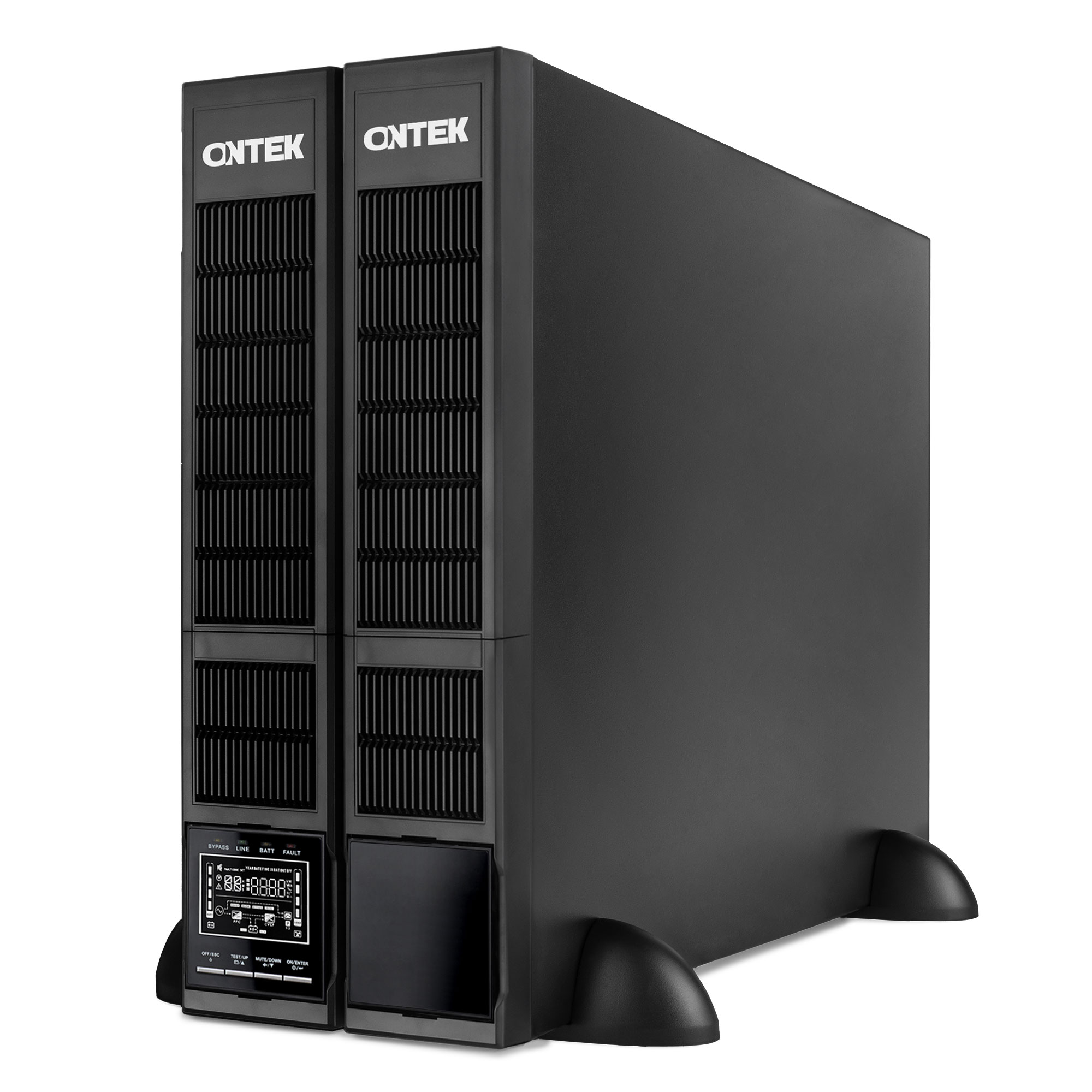

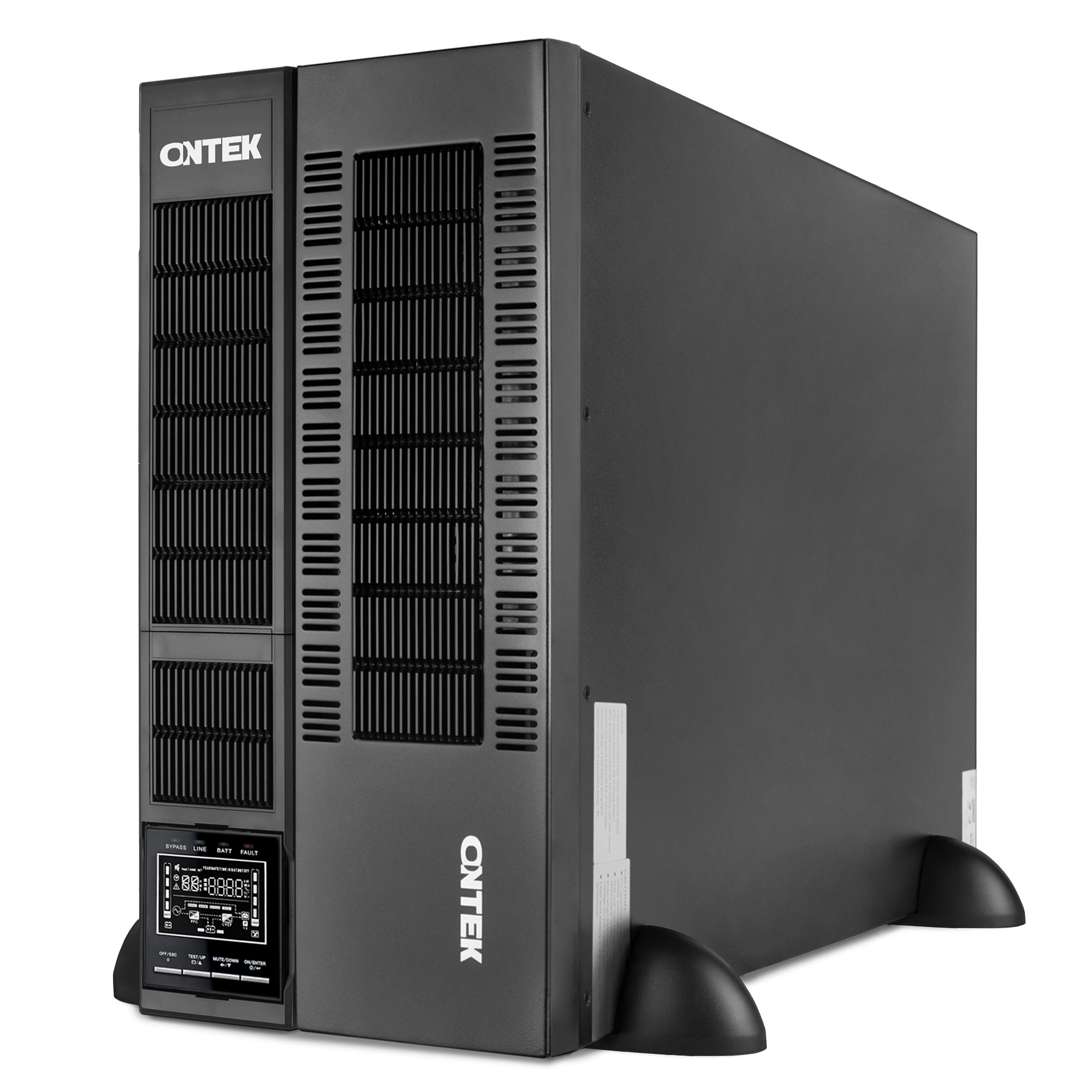

Батарейные модули для ИБП серии SM RT 6-10 кВА

Батарейные модули ONTEK специально разработаны для использования с определенной моделью ИБП ONTEK SM RT. Они выполнены в схожем дизайне, могут быть установлены рядом с ИБП вертикально или в стойку, комплектуются монтажным кронштейном для установки в стойку и пластиковым удлинителем для напольной установки. Высота модулей 2U. Могут комплектоваться АКБ как со стандартным сроком службы 5 лет, так и АКБ с увеличенным сроком службы 10 лет. Для увеличения времени автономной работы ИБП возможно соединение между собой нескольких батарейных модулей, максимально до 4 шт. Установку или замену батарей рекомендуем производить только квалифицированным специалистам.

Артикул	SMRT192BM2U	SMRT240BM3U
Тип модуля	Закрытый батарейный модуль
Исполнение	Стойка/Башня
Тип установленных АКБ	Свинцово-кислотная батарея
Установленные батареи	16шт/9Ач	20шт/9Ач
Тип защиты	Автоматический выключатель
Исполнение аппарата защиты	Встроенное
Ток аппарата защиты, А	50
Габариты Ш×В×Г, мм	438×88×688 [2U]	438×133×600 [3U]
Вес, кг	59,3	70,3
Упаковка Ш×В×Г, мм	780×240×565	870×250×580
Цвет	Черный RAL 9005
Степень защиты	IP 20
Температура окружающего воздуха для работы	20-25 °C
Рабочая высота	0-1000 м
Относительная влажность	0-80 %
Гарантия	3 года
Комплектация	Монтажный кронштейн для установки в стойку, болты для крепления в стойке, пластиковый удлинитель для напольной установки, кабель для соединения с ИБП.

Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.

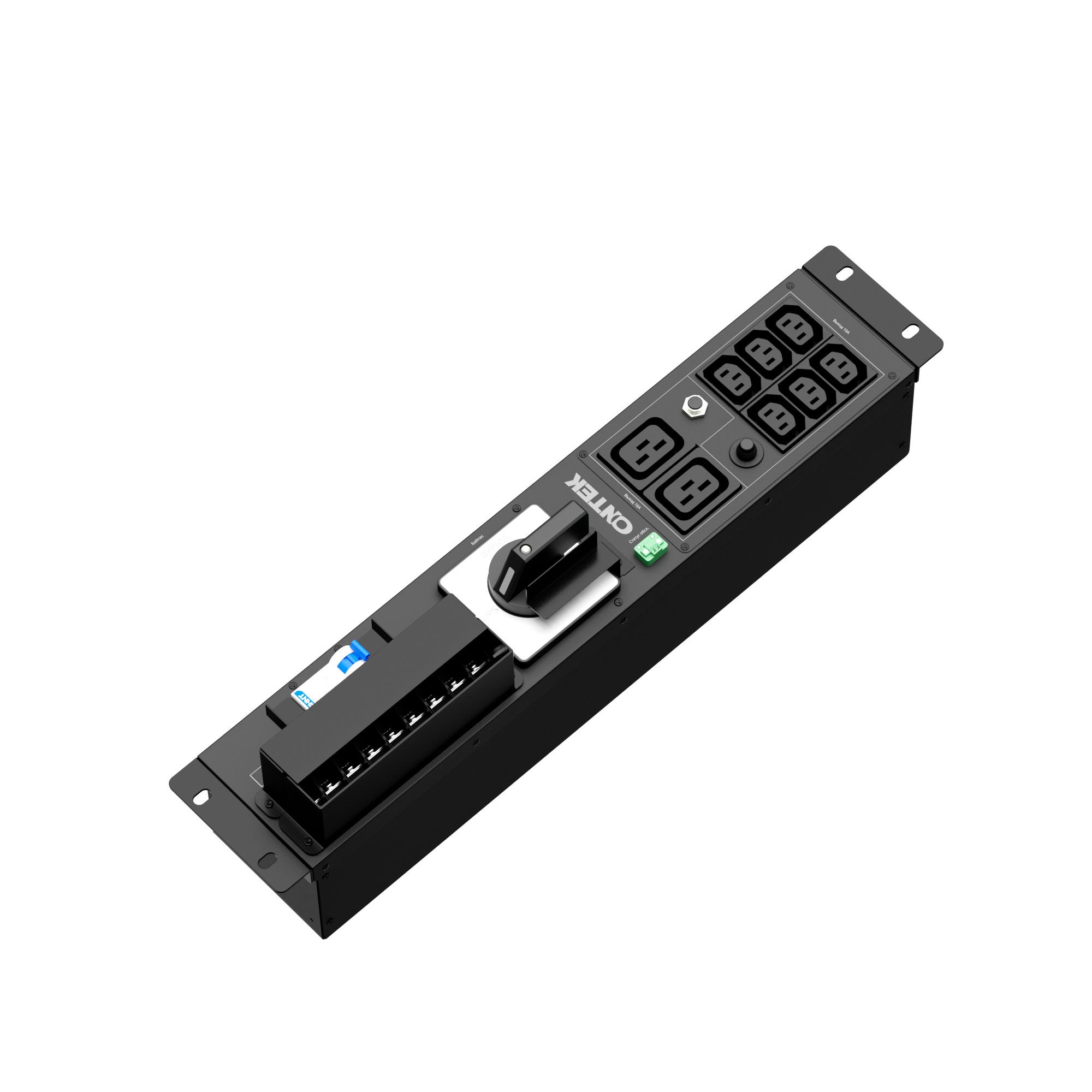

Панель распределения с сервисным байпасом для ИБП 6-10кВА

Панель распределения с сервисным байпасом SBP10000RMIPDU разработана для источников бесперебойного питания мощностью 6-10кВА, предназначена для монтажа в 19-дюймовый корпус или на стену и используется в качестве внешнего блока распределения питания и сервисного байпаса.

В нормальном режиме работы ИБП питается от сети и питает нагрузку через SBP10000RMIPDU. При переключении в режим Байпас (BYPASS), нагрузка начинает получать электроэнергию непосредственно из сети, изолируя ИБП, позволяя извлечь его для обслуживания или ремонта.

Размер (Ш×В×Г, мм): 440×88×84 [2U]. Вес 3 кг. Вход/Выход: клеммы (L-N). Выход с панели распределения: С13×6шт и C19×2шт.
