ИБП Сайбер Электро Патриот 20-200 кВА

Модульные 3-фазные онлайн ИБП Патриот построены на силовых модулях 20кВА и доступны в конфигурациях 60кВА, 120кВА, 200кВА. Возможна доработка готовых решений под конкретные нужды заказчика, в том числе одностороннее исполнение архитектуры, увеличение защищенности корпуса (IP), установка дополнительных опций (фильтры, автоматы защиты нагрузки, УКИ, УЗИП, трансформаторы, частотные преобразователи).

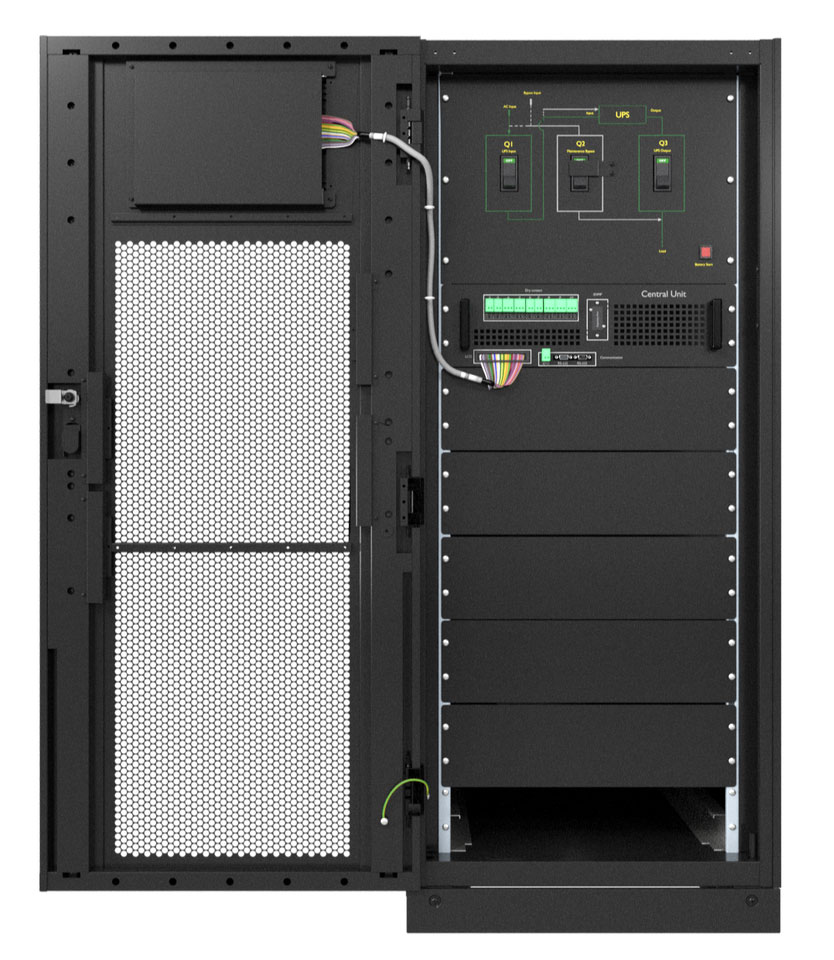

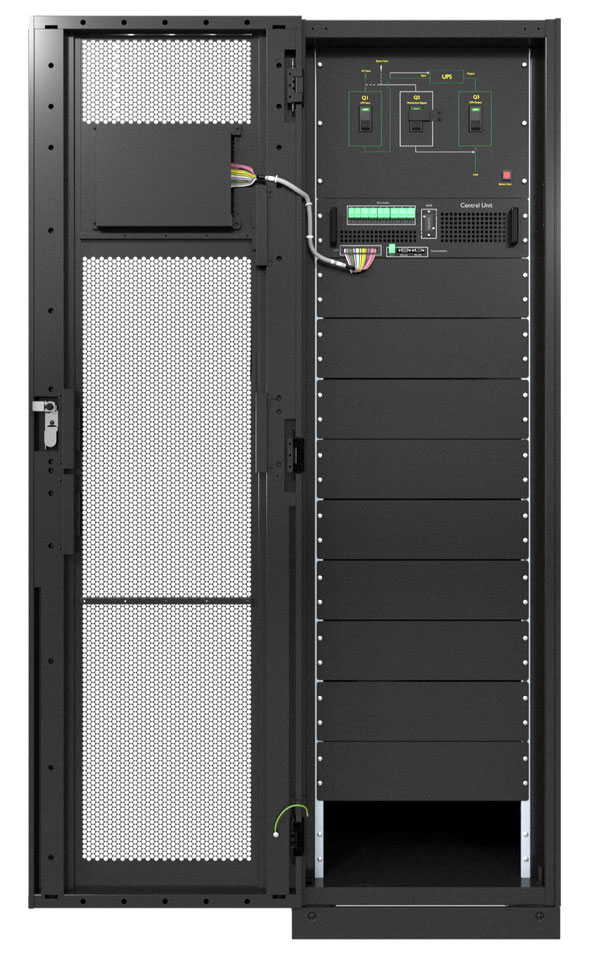

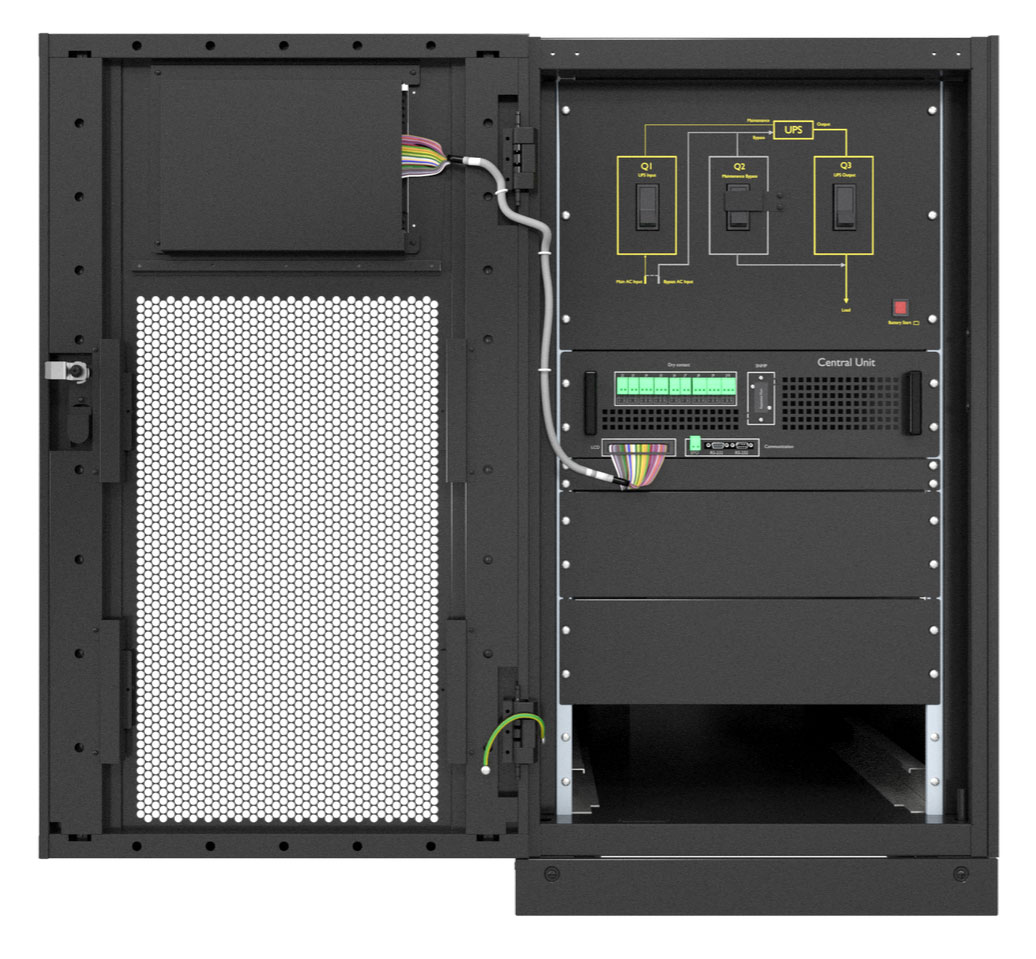

60 кВА (3 модуля) 120 кВА (6 модулей) 200 кВА (10 модулей)

Главные особенности

  • Гибкая масштабируемость - в случае увеличения мощности нагрузки добавляется дополнительный модуль.
  • Высокая ремонтопригодность – если вышел из строя один силовой модуль, его можно легко заменить или исключить, не утратив функциональность всей системы.
  • Модули обособленно защищены от влияния влаги – выдерживает влажность до 95%.
  • Работа ИБП при пропадании одной из фаз.
  • Повышенная надежность и усиленный комплекс отказоустойчивости.
  • Запуск на АКБ – «холодный старт».
  • RS-232, EPO, RS-485, сухие контакты, SNMP-карта.
  • Работа с разными типами аккумуляторных батарей – свинцово-кислотные, Ni-Cd, Li-Ion.
  • Предусмотрен интеллектуальный контроль и распределение заряда АКБ SBM.
  • Eco Mode – энергосбережение при небольшой нагрузке отправляет неиспользуемые модули в гибернацию.

Технические характеристики

Модель Патриот-60Ш Патриот-120Ш Патриот-200Ш
Мощность (кВА / кВт) Блок на 3 модуля
60 / 54
Блок на 6 модулей
120 / 108
Блок на 10 модулей
200 / 180
Ввод
Напряжение, В 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон входного напряжения –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%)
Частота, Гц 50/60
Фактор мощности >0,99
Диапазон рабочих частот, Гц 40 – 70
Коэффициент искажений на входе, THDi <3%
Батарея
Напряжение ±480 В
Тип АКБ Свинцово-кислотные, Ni-Cd, литий-ионные
Интеллектуальный заряд батарей (SBM) Да
Байпас
Напряжение, В 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Диапазон напряжения –20% ~ +20% при нагрузке 100%
Перегрузочная способность Нагрузка 125% длительно. Нагрузка 130% в течении часа. Нагрузка 150% в течении 6 минут. Нагрузка более 1000% в течении 100мс.
Вывод
Напряжение, В 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль)
Точность напряжения на выходе ±1% (линейная нагрузка), ±1,5% (нелинейная нагрузка)
Стабильность частоты на выходе, Гц ±0,1
Коэффициент искажений на выходе, THD <2% (линейная нагрузка), <5% (нелинейная нагрузка)
Фактор мощности 0,9
Крест-фактор 3:1
Допустимое отклонение по фазе 120±0,5°
Перегрузочная способность нагрузка до 105% - длительное время работы; нагрузка от 105 до 110% - переход на байпас через 60 мин; нагрузка от 110 до 125% - переход на байпас через 10 мин; нагрузка от 125 до 150% - переход на байпас через 1 мин; нагрузка более 150% - переход на байпас через 200 мс
Ток короткого замыкания До 340% в течении 200мс
Общие параметры
КПД Нормальный режим: 95%, ECO-режим: 98%
Старт на батареях («холодный старт») Да
Степень защиты до IP41 включительно
Подключение кабелей Подвод снизу, клеммная колодка
Рабочая температура, °С 0... +40
Температура хранения, °С –40... +70
Относительная влажность, % 0–95 (без образования конденсата)
Уровень шума, дБ <55
Тепловыделение, Ватт/час 2698 5396 8994
Параллельная работа до 20 силовых модулей
Управление
Дисплей LCD+LED, сенсорный экран и кнопочная панель
Интерфейсы управления RS-232, RS-485, SNMP-карта, EPO, сухие контакты
Карта сетевого управления SNMP/ HTTP Опционально RMCARD205
Программное обеспечение PowerMaster+
Физические характеристики
Габариты (В х Ш х Г), мм 1100 х 600 х 900 1600 х 600 х 900 2000 х 600 х 900
Вес, кг 120 187 214
