Стабилизаторы напряжения Каскад серия 2000
Основные характеристики
- Электронные стабилизаторы напряжения Каскад серии 2000 мощностью 70 - 120 кВА/кВт.
- Точность стабилизации 220V ± 2,5%, без потери номинальной мощности нагрузки во всём заявленном диапазоне входных напряжений.
- Работает как от сети, так и от дизель-, бензогенератора.
- Температура эксплуатации -25…+40 °C.
- Практически бесшумные (уровень шума 45-50 дБ).
- Выдерживают 8-ми кратные перегрузки (пусковые токи).
- Степень защиты IP54.
- Для ввода/вывода силового кабеля снизу используется стандартная панель с эластичным прижимным профилем. По согласованию с заказчиком возможен ввод силовых кабелей сверху.
- Возможность контроля и управления как на передней двери, так и внутри шкафа.
- КПД более 98%.
- Гарантия 3 года.
Конструкция

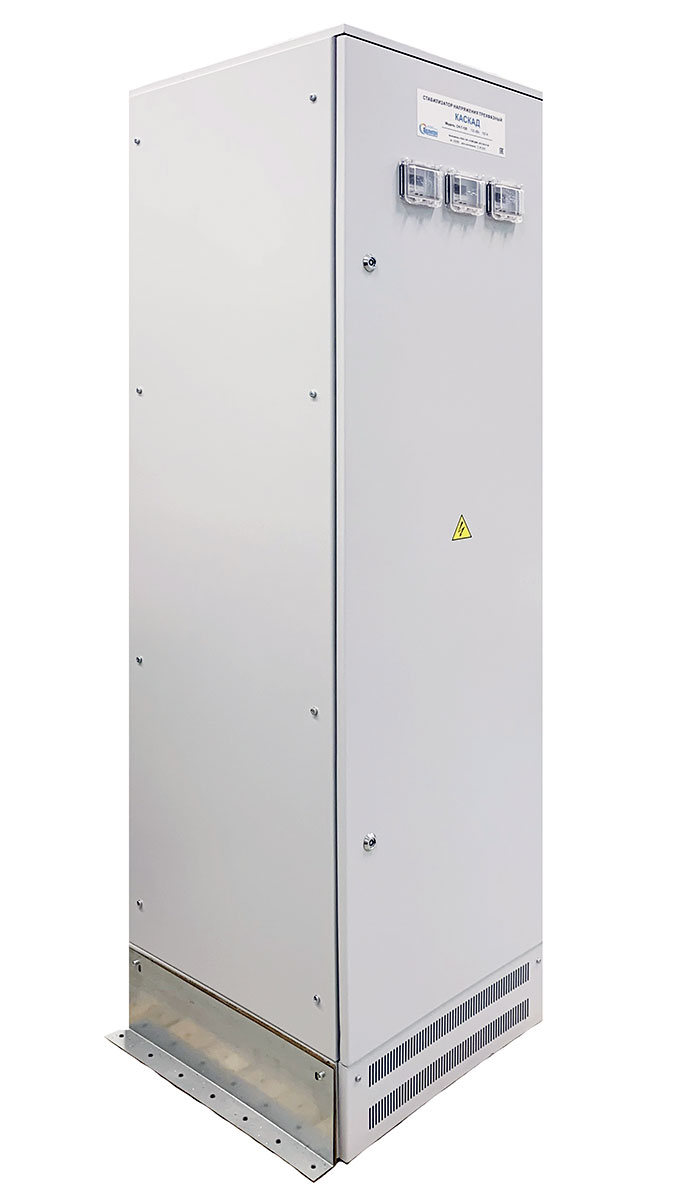

Трёхфазные стабилизаторы напряжения «Каскад» серии 2000 выполнены в виде стационарного стального шкафа напольной конструкции со степенью защиты IP54. По требованию заказчика могут быть установлены в шкафу для наружной установки с габаритными размерами 800х1600х600 мм.
Основу схемы составляет вольтодобавочный трансформатор, в первичную обмотку которого включён автотрансформатор. Вторичная обмотка вольтодобавочного трансформатора включается в разрыв фазы сети, что обеспечивает высокую перегрузочную способность стабилизатора напряжения. Данная схема включения трансформаторов позволяет регулировать напряжение без прерывания фазы и без искажения синусоиды.
При работе оборудования в различных климатических условиях, при необходимости, в шкаф устанавливается модуль обогрева - кондиционирования, позволяющий эксплуатировать оборудование в диапазоне температур от -40°С до +40°С, при этом изделие устанавливается на цоколь высотой 200 мм.
Преимущества стабилизаторов Каскад
Обеспечивают стабилизацию выходного напряжения с высокой точностью (± 2,5%), в широком диапазоне входного напряжения, без разрыва фазы, без выброса помех в сеть и искажения формы питающего напряжения, что позволяет эффективно работать с любыми типами нагрузки.
Обеспечивают работу с номинальной нагрузкой (без снижения мощности) во всем диапазоне стабилизации входного напряжения.
Защита нагрузки от индустриальных и атмосферных импульсных помех, грозозащита. Защита от аварии сети (пороговые значения Uвых 176V, 242V). Класс защиты - «С» по международным стандартам МЭК IEC-1312-1 (1995-02) и IEC-1643-1.
Вся коммутация и регулирование напряжения осуществляется во вторичных цепях стабилизатора, что также позволяет Каскад работать с любыми типами нагрузок и выдерживать пусковые токи, превышающие номинальный в 5 - 8 раз.
Схема с регулируемым вольтодобавочным трансформатором в стабилизаторах напряжения Каскад не является источником искажений и помех как для сети, так и для нагрузки.
Система безопасности: анализ параметров сети и тест системы при включении, отключение при перегрузке и коротком замыкании в нагрузке.
Индикация параметров сети: значение выходной мощности, вид защитного отключения, значение тока нагрузки, значение напряжения вход/выход.
Система прямого включения BYPASS позволяет подключить технику напрямую к сети, не отключая от стабилизатора.
Технические характеристики
| Модель |
Номинальная мощность, кВА (ток фазы, А) |
Диапазон изменения входного напряжения при выходном 220 В (+/-% точность коррекции) |
Масса не более, кг |
Габаритные размеры, мм |
||
|---|---|---|---|---|---|---|
| 220±2,5% | 220±10% | 220-20% | ||||
| СН-Т-70 | 72 (108) | 172-270 | 158-290 | 141 | 380 | 800х2000х600 |
| СН-Т-90 | 90 (136) | 179-262 | 165-282 | 147 | ||
| СН-Т-100 | 105,6 (154) | 183-258 | 168-278 | 150 | ||
| СН-Т-120 | 132 (182) | 187-254 | 172-273 | 153 | 620х1950х630 | |
Габаритные размеры даны без учета фитингов. Возможна установка на цоколь. Высота шкафа в этом случае будет 2200 мм.
Рекомендации по использованию
Предназначены для применения в силовых сетях промышленных объектов, банков, коттеджей, медицинских учреждений. Везде, где необходимо обеспечение высокой перегрузочной способности входной сети и устранение перекоса фаз без внесения искажений в синусоиду.
