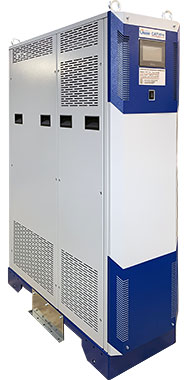

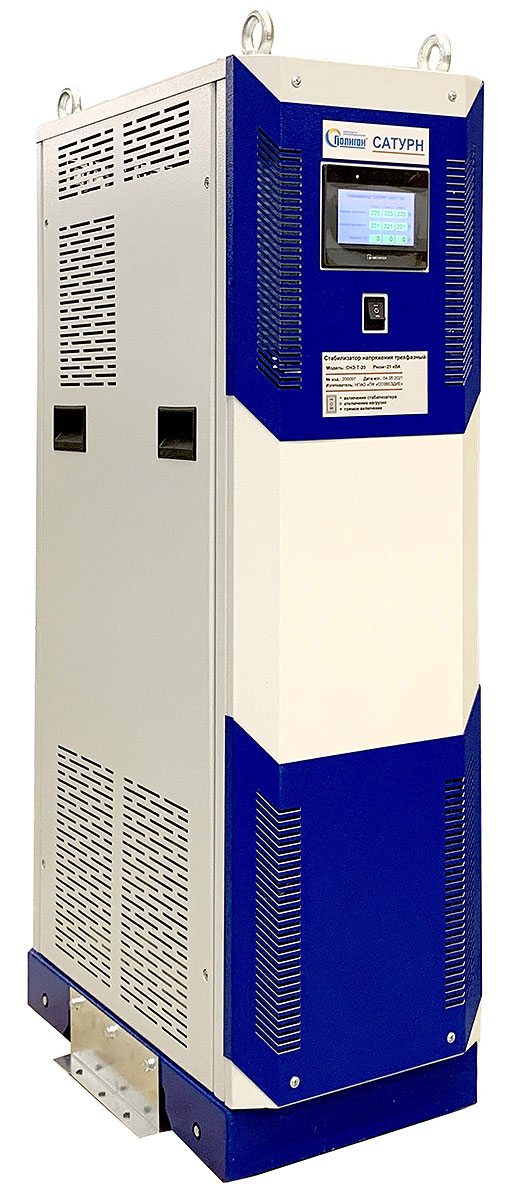

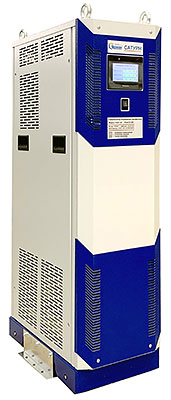

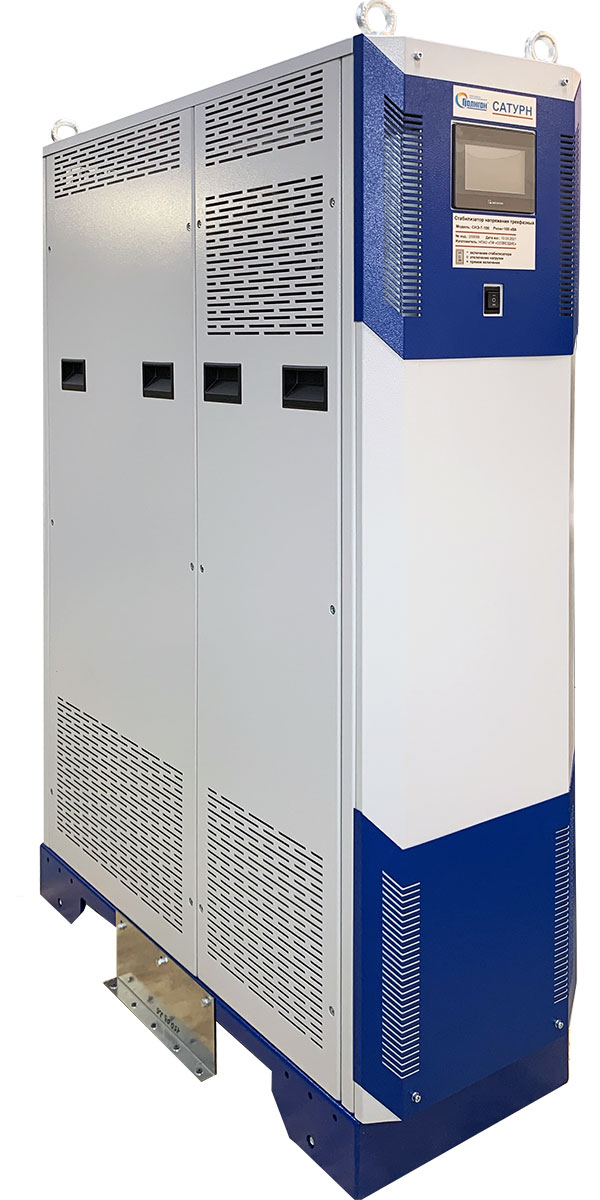

Стабилизаторы напряжения Сатурн серия 1500

Основные характеристики

  • Трехфазные электромеханические промышленные стабилизаторы напряжения Сатурн серии 1500 мощностью 12-150 кВА/кВт имеют моноблочное исполнение, что упрощает техобслуживание и ремонт приборов.
  • Обеспечивают стабилизацию выходного напряжения с точностью 220В ± 1%, не теряя номинальную мощность нагрузки во всём заявленном диапазоне входных напряжений.
  • Широкий диапазон входных напряжений 105 - 330 V в зависимости от модели.
  • Плавная регулировка напряжения без скачков.
  • Независимая регулировка по каждой фазе.
  • Не является источником искажений и помех как для сети, так и для нагрузки.
  • Широкие условия эксплуатации (сырость, запыление и т.п.)
  • Практически бесшумные (уровень шума 45-50 дБ).
  • Работает как от сети, так и от дизель-, бензогенератора.
  • Выдерживают 10-ти кратные перегрузки (пусковые токи).
  • КПД более 98%.
  • Гарантия 2 года.

Преимущества стабилизаторов Сатурн

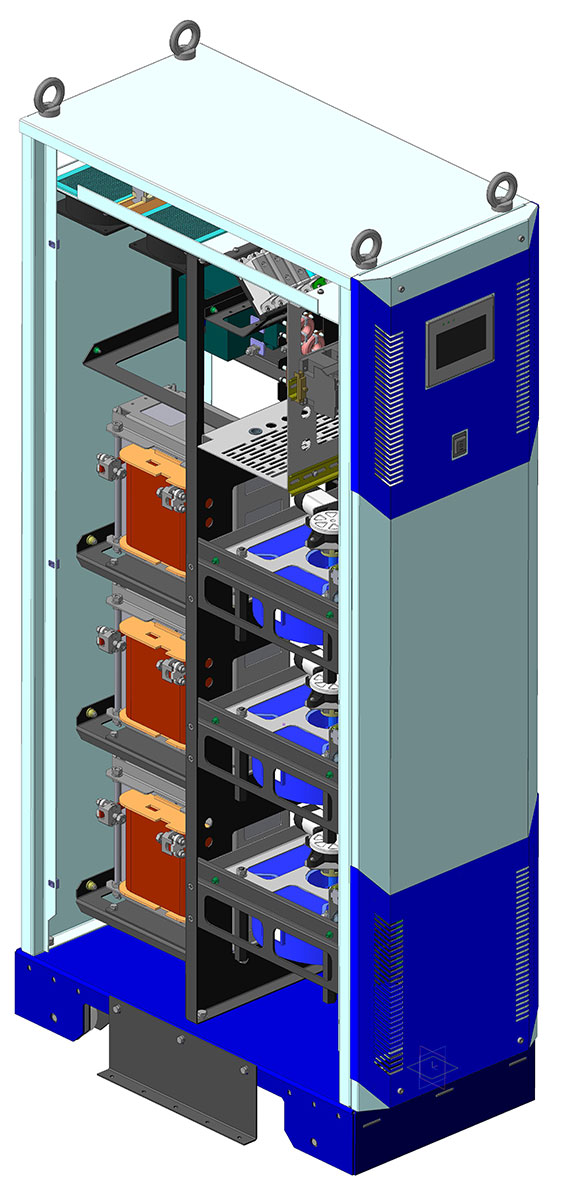

Главный компонент – автотрансформатор (ЛАТР) немецкого производителя Thalheimer Transformatorenwerke GmbH (TTW). Для него характерны: высокое качество исполнения, высокоточная стабилизация, плавное регулирование напряжения, надежность и длительный эксплуатационный период.

Щёточный узел автотрансформатора непосредственно в цепь нагрузки не включен и работает с малыми токами, что обеспечивает минимальный износ механических частей.

Обмотка автотрансформатора в месте контакта с токосъёмником имеет специальное гальваническое покрытие, обладающее хорошим скольжением и повышенной износостойкостью при регулировке под нагрузкой, за счет этого обеспечивается долговечная работа стабилизатора.

Электропривод автотрансформатора бренда Mitsubishi (Япония) обеспечивает высокое быстродействие.

Унифицированная плата управления, работающая на основе микропроцессора. Осуществляет мониторинг параметров сети 3200 раз/сек, что обеспечивает мгновенную реакцию стабилизатора на перепады напряжения в электросети.

Система прямого включения BYPASS позволяет подключить технику напрямую к сети, не отключая от стабилизатора.

Для защиты от коррозии на металлический корпус нанесена краска RAL 7035. Для удобства транспортировки и перемещения корпус стабилизатора оснащен подвижными колесиками.

Система защиты нагрузки:

  • от аварии сети (пороговые значения Uвыход 176В, 242В);
  • от импульсивных помех;
  • грозозащита.

Система безопасности:

  • Отключение стабилизатора при аварии сети, перегрузке и коротком замыкании.
  • Контроль температуры внутри блока и отключение при перегреве.
  • Анализ параметров сети и тест системы на включении.

Перегрузочная способность:

  • 1000 % - 2 секунды;
  • 400 % - 10 секунд;
  • 200 % - 100 секунд.

Эргономичный сенсорный монитор с индикацией:

  • показатели режимов работы стабилизатора (включение/выключение нагрузки, информация об аварии);
  • показатели основных параметров трехфазной сети (входное/выходное напряжение и ток нагрузки по 3-м фазам).

Встроенный блок реле контроля фаз служит для отключения стабилизатора и защиты нагрузки от:

  • чередования и «слипания» фаз;
  • обрыва нейтрали;
  • исчезновения одной из фаз;
  • перекоса фаз.

В перечисленных выше случаях блок РКФ прерывает подачу электропитания на нагрузку, что позволяет предотвратить более серьезную аварию.

Условия эксплуатации

Трехфазные промышленные стабилизаторы Сатурн серии 1500 имеют климатическое исполнение УХЛ 4 по ГОСТ 15150–69. Они могут использоваться в помещениях, в которых соблюдены следующие условия:

  • температура в диапазоне -25…+40 °C;
  • относительная влажность до 80% при атмосферном давлении 750±30 мм рт. ст.

Технические характеристики

Модель Номинальная
мощность, кВА
(ток фазы, А)
Диапазон изменения входного напряжения
при выходном 220 В (+/-% точность коррекции)
Масса
не более, кг
Габаритные
размеры, мм
220±1% 220±10% 220-20%
СНЭ-Т-12-М 13,2 146-294 132-316 117 180 360х1175х580
СНЭ-Т-15-М 16,5 158-282 142-304 126 180
СНЭ-Т-20-М 21 (32) 165-275 149-295 133 180
СНЭ-Т-25-М 26,4 (40) 174-266 157-286 141 180
СНЭ-Т-30-М 33 (50) 182-258 164-279 146 180
СНЭ-Т-40-М 41,4 (63) 155-285 140-305 125 270 400х1475х730
СНЭ-Т-50-М 52,8 (80) 166-274 150-294 135 270
СНЭ-Т-60-М 66 (100) 175-265 158-286 140 270
СНЭ-Т-80-М 80 (120) 167-273 133-295 - 420 400х1475х970
СНЭ-Т-90-М 90 (135) 171-269 155-291 138 420
СНЭ-Т-100-М 99 (150) 174-266 158-288 140 420
СНЭ-Т-120-М 120 (180) 182-258 165-280 146 420
СНЭ-Т-150-М 151,8 (230) 187-253 170-278 149 420

Рекомендации по использованию

Стабилизаторы напряжения "Сатурн" серии 1500 рекомендуются для эксплуатации в тяжелых промышленных сетях, так как коммутационный элемент (щётка) не воспринимает помехи и искажения формы тока и напряжения. Подходят для обрабатывающих центров, медицинских учреждений, оборудования военно-промышленного комплекса, сверхчувствительного и сверхточного оборудования, музыкальной техники и др.

Высокочастотные фильтры с элементами защиты от мощных импульсных помех защищают нагрузку от высоковольтных выбросов и шумов, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием, транспортом и т.д.

Стабилизаторы Сатурн работают с оборудованием, имеющим режим рекуперации (крановое оборудование, лифты, станки, электродвигатели).

Связаться с нами: +7 495 416-60-01,zakaz@alas.ruили форма запроса
