Стабилизаторы напряжения Сатурн серия 1000

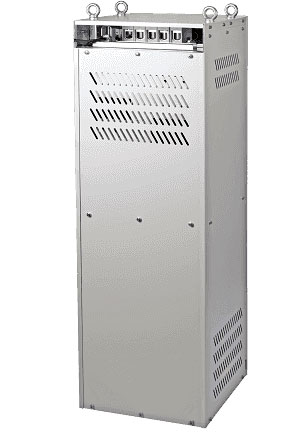

Электромеханические стабилизаторы напряжения Сатурн серии 1000 изготавливаются в виде 1-фазных блоков, которые могут также работать в 3-фазных сетях при подключении трёх блоков по схеме "звезда" с выведенной нейтралью. Подключение осуществляется через клеммные колодки, находящиеся под верхней крышкой.

Стабилизаторы могут быть установлены на полу или на подвижном основании, которое можно зафиксировать на месте установки при помощи кронштейнов (зависит от мощности стабилизаторов). Имеют возможность визуального контроля параметров сети и нагрузки, индикацию включения защиты по току, напряжению и температуре.

Однофазные стабилизаторы Сатурн серии 1000

  • Мощность 14-140 кВА/кВт.
  • В устройствах мощностью 14-50 кВА на передней панели расположен цифровой индикатор.

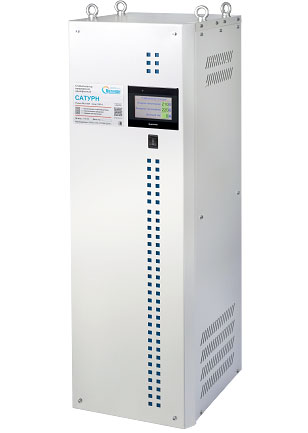

  • В устройствах мощностью 60-140 кВА на передней панели расположен сенсорный экран.

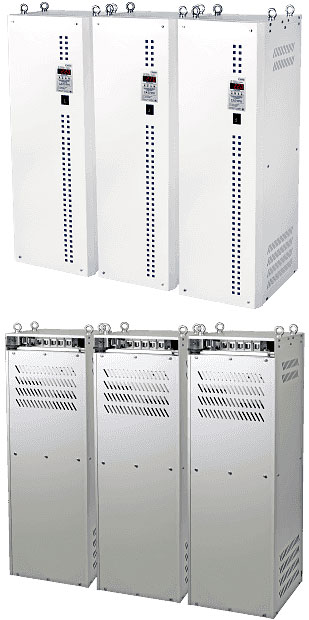

Трёхфазные стабилизаторы Сатурн серии 1000

  • Мощность 40-420 кВА/кВт.
  • Выполнены в виде блоков, объединенных в схему "звезда".
  • В устройствах мощностью 40-165 кВА на передней панели расположен цифровой индикатор.
  • В устройствах мощностью 180-420 кВА на передней панели расположен сенсорный экран.

Основные характеристики

  • Обеспечивает стабилизацию выходного напряжения с точностью 220В ± 1%, не теряя номинальную мощность нагрузки во всём заявленном диапазоне входных напряжений.
  • Плавная регулировка напряжения без скачков.
  • Не является источником искажений и помех как для сети, так и для нагрузки.
  • Работает как от сети, так и от дизель-, бензогенератора.
  • Широкие условия эксплуатации (сырость, запыление и т.п.)
  • Температура эксплуатации -25…+40 °C.
  • Практически бесшумные (уровень шума 45-50 дБ).
  • Работают с оборудованием, имеющим режим рекуперации (крановое оборудование, лифты, станки, электродвигатели).
  • Выдерживают 10-ти кратные перегрузки (пусковые токи).
  • Визуальная индикация параметров сети и нагрузки.
  • КПД более 98%.
  • Гарантия 2 года.

Преимущества стабилизаторов Сатурн

Главный компонент – автотрансформатор (ЛАТР) немецкого производителя Thalheimer Transformatorenwerke GmbH (TTW). Для него характерны: высокое качество исполнения, высокоточная стабилизация, плавное регулирование напряжения, надежность и длительный эксплуатационный период.

Щёточный узел автотрансформатора непосредственно в цепь нагрузки не включен и работает с малыми токами, что обеспечивает минимальный износ механических частей.

Обмотка автотрансформатора в месте контакта с токосъёмником имеет специальное гальваническое покрытие, обладающее хорошим скольжением и повышенной износостойкостью при регулировке под нагрузкой, за счет этого обеспечивается долговечная работа стабилизатора.

Электропривод автотрансформатора бренда Mitsubishi (Япония) обеспечивает высокое быстродействие.

Унифицированная плата управления, работающая на основе микропроцессора. Осуществляет мониторинг параметров сети 3200 раз/сек, что обеспечивает мгновенную реакцию стабилизатора на перепады напряжения в электросети.

Система прямого включения BYPASS позволяет подключить технику напрямую к сети, не отключая от стабилизатора.

Система защиты нагрузки:

  • от аварии сети (пороговые значения Uвыход 176В, 242В);
  • от импульсивных помех;
  • грозозащита.

Система безопасности:

  • Отключение стабилизатора при аварии сети, перегрузке и коротком замыкании.
  • Контроль температуры внутри блока и отключение при перегреве.
  • Анализ параметров сети и тест системы на включении.

Перегрузочная способность:

  • 1000 % - 2 секунды;
  • 400 % - 10 секунд;
  • 200 % - 100 секунд.

Технические характеристики

Сатурн серии 1000 однофазные

Модель Номинальная
мощность, кВА
(ток фазы, А)
Диапазон изменения входного напряжения
при выходном 220 В (+/-% точность коррекции)
Масса
не более, кг
Габаритные
размеры, мм
220±1% 220±10% 220-20%
СНЭ-О-14* 13,8 (63) 133-305 121-320 108 98 330x1005x380
СНЭ-О-17* 17,6 (80) 145-295 132-318 115 98
СНЭ-О-20* 22,0 (100) 157-282 143-304 126 98
СНЭ-О-25 27,5 (125) 167-273 152-295 133 110 330x1005x390
СНЭ-О-З0 30,0 (135) 171-269 155-291 138 98
СНЭ-О-33 33,0 (150) 174-266 158-288 140 98
СНЭ-О-40 40,0 (180) 182-258 165-280 146 125
СНЭ-О-44 44,0 (200) 184-258 167-278 147 125
СНЭ-О-50 50,6 (230) 187-253 170-278 149 125
СНЭ-О-55 55,0 (250) 189-250 172-275 152 150
СНЭ-О-50* 50,6 (230) 162-280 147-304 130 280 380x1200x665
СНЭ-О-60 60,5 (275) 169-272 153-296 136
СНЭ-О-70 70,4 (320) 174-266 158-290 141
СНЭ-О-80 77,0 (350) 177-263 160-287 143
СНЭ-О-90 88,0 (400) 181-259 164-278 147
СНЭ-О-100 100,0 (450) 185-255 168-277 150
СНЭ-О-110 110,0 (500) 188-252 170-274 151
СНЭ-О-120 121,0 (550) 190-250 172-272 154
СНЭ-О-140 138,6 (630) 193-247 175-269 156 300

Сатурн серии 1000 трёхфазные

Модель Номинальная
мощность, кВА
(ток фазы, А)
Диапазон изменения входного напряжения
при выходном 220 В (+/-% точность коррекции)
Масса
не более, кг
Габаритные
размеры, мм
220±1% 220±10% 220-20%
СНЭ-Т-40* 3x13,8 (63) 133-305 121-320 108 3x98 1190x1005x380
(формируется из 3
блоков 330x1005x380)
СНЭ-Т-50* 3x17,6 (80) 145-295 132-318 115 3x98
СНЭ-Т-60* 3x22,0 (100) 157-282 143-304 126 3x98
СНЭ-Т-75 3x27,5 (125) 167-273 152-295 133 3x110 1190x1005x390
(формируется из 3
блоков 330x1005x390)
СНЭ-Т-90 3x30,0 (135) 171-269 155-291 138 3x98
СНЭ-Т-100 ЗхЗЗ,0 (150) 174-266 158-288 140 3x98
СНЭ-Т-120 3x40,0 (180) 182-258 165-280 146 3x125
СНЭ-Т-132 3x44,6 (200) 184-258 167-278 147 3x125
СНЭ-Т-150 3x50,6 (230) 187-253 170-278 149 3x125
СНЭ-Т-165 Зх55,0 (230) 189-250 172-275 152 3x150
СНЭ-Т-150* 3x50,6 (230) 162-280 147-304 130 3x280 1340x1200x665
(формируется из 3
блоков 380x1200x665)
СНЭ-Т-180 3x60,5 (275) 169-272 153-296 136
СНЭ-Т-210 3x70,4 (320) 174-266 158-290 141
СНЭ-Т-240 3x77,0 (350) 177-263 160-287 143
СНЭ-Т-270 3x88,0 (400) 181-259 164-278 147
СНЭ-Т-300 3x100,0 (450) 185-255 168-277 150
СНЭ-Т-330 3x110,0 (500) 188-252 170-274 151
СНЭ-Т-360 3x121,0 (550) 190-250 172-272 154
СНЭ-Т-420 3x138,6 (630) 193-247 175-269 156 3x300

* Стабилизаторы со * имеют более широкий диапазон входного напряжения.

Габариты 3-фазных стабилизаторов приводятся исходя из того, что расстояние между блоками должно быть не менее 100 мм

Рекомендации по использованию

Стабилизаторы Сатурн разработаны для защиты дорогостоящего промышленного оборудования от колебаний напряжения. Рекомендуются для эксплуатации в тяжелых промышленных сетях, так как коммутационный элемент (щётка) не воспринимает помехи и искажения формы тока и напряжения. Подходят для обрабатывающих центров, медицинских учреждений, оборудования военно-промышленного комплекса, сверхчувствительного и сверхточного оборудования, музыкальной техники, вычислительных центров и др.
