Стабилизаторы напряжения Сатурн серия 2000

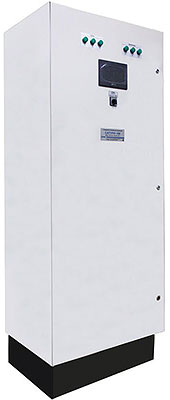

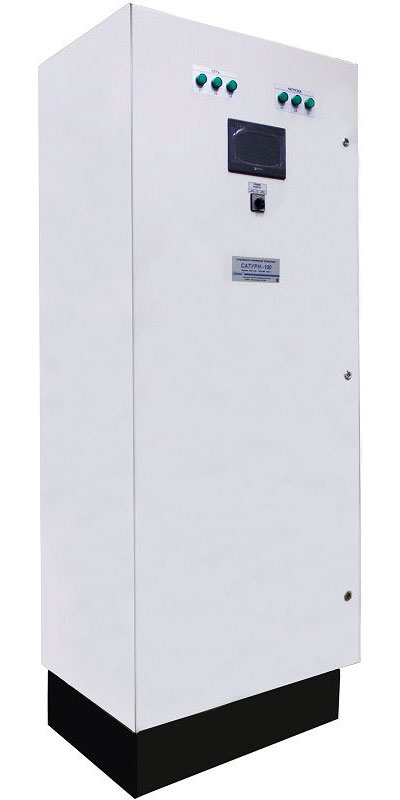

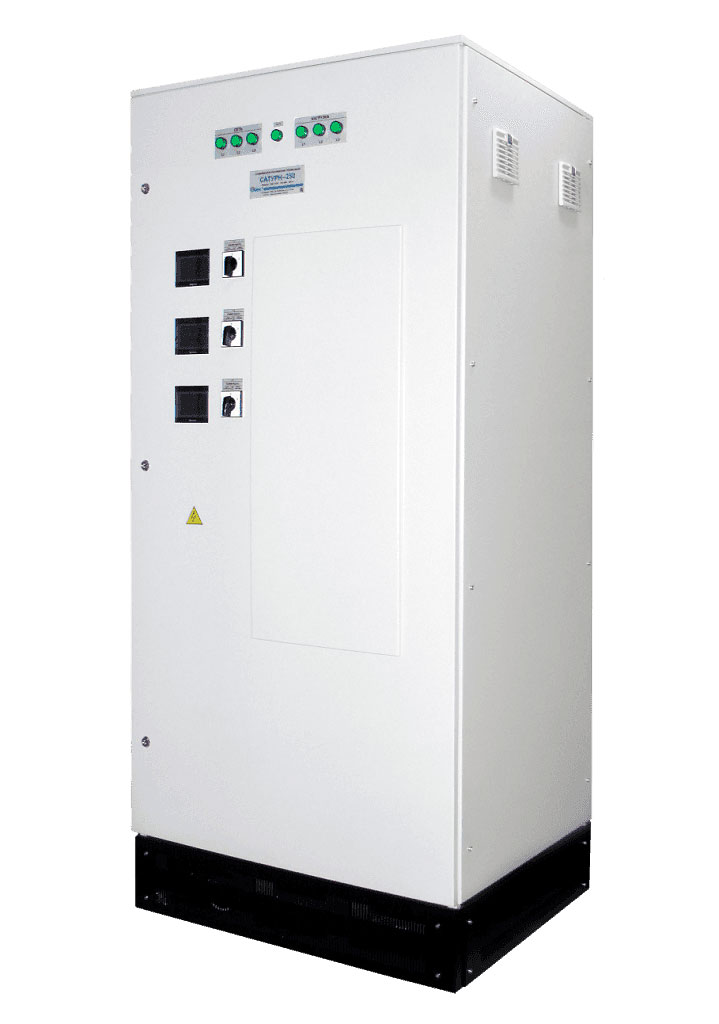

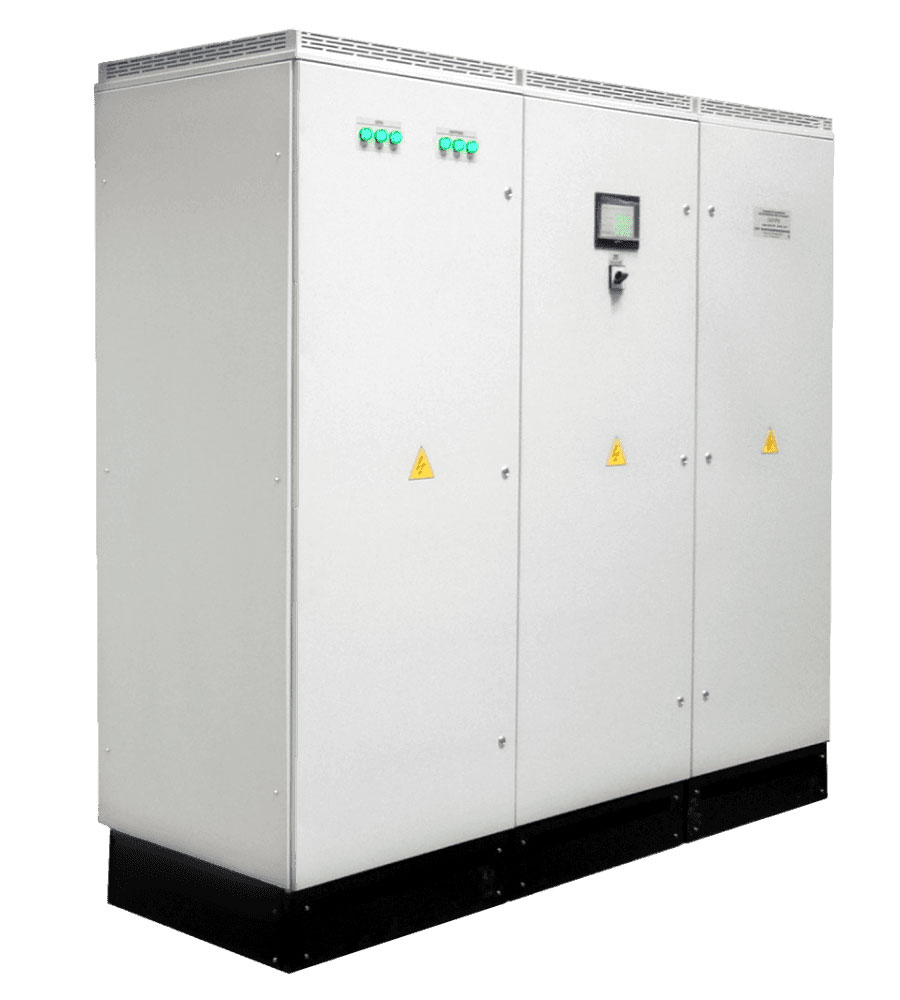

Трехфазные электромеханические промышленные стабилизаторы напряжения Сатурн серии 2000 мощностью 80-600 кВА/кВт представляют собой модульную конструкцию, встраиваемую в шкаф (обеспечивается степень защиты - IР54). В состав стабилизатора входят модули двух типов: электромеханический модуль и модуль вольтодобавочных трансформаторов, что позволяет производить монтаж, техническое обслуживание и ремонт стабилизаторов силами 2-х специалистов без применения специализированных подъёмных механизмов.

Основные характеристики

  • Обеспечивает стабилизацию выходного напряжения с точностью 220В ± 1%, не теряя номинальную мощность нагрузки во всём заявленном диапазоне входных напряжений.
  • Плавная регулировка напряжения без скачков.
  • Не является источником искажений и помех как для сети, так и для нагрузки.
  • Работает как от сети, так и от дизель-, бензогенератора.
  • Степень защиты IP54.
  • Широкие условия эксплуатации (сырость, запыление и т.п.)
  • Практически бесшумные (уровень шума 45-50 дБ).
  • КПД более 98%.
  • Гарантия 2 года.

Дополнительные опции

  • Полный ручной или автоматический Bураss.
  • Гальваническое разделение силовой сети и сети нагрузки.
  • Регулировка выходного напряжения в пределах от 210V до 230V.
  • Установка входного автоматического выключателя.
  • Установка в антивандальный шкаф УХЛ 1.1.
  • Поддержание микроклимата в шкафу (кондиционер, отопитель)

При работе оборудования в различных климатических условиях, по необходимости, в шкаф устанавливается модуль обогрева - кондиционирования, позволяющий эксплуатировать оборудование в диапазоне температур от -40°С до +40°С. При этом изделие устанавливается на цоколь высотой 200 мм.

По желанию заказчика стабилизатор может быть установлен в антивандальный шкаф УХЛ 1.1.

Преимущества стабилизаторов Сатурн

Главный компонент – автотрансформатор (ЛАТР) немецкого производителя Thalheimer Transformatorenwerke GmbH (TTW). Для него характерны: высокое качество исполнения, высокоточная стабилизация, плавное регулирование напряжения, надежность и длительный эксплуатационный период.

Щёточный узел автотрансформатора непосредственно в цепь нагрузки не включен и работает с малыми токами, что обеспечивает минимальный износ механических частей.

Обмотка автотрансформатора в месте контакта с токосъёмником имеет специальное гальваническое покрытие, обладающее хорошим скольжением и повышенной износостойкостью при регулировке под нагрузкой, за счет этого обеспечивается долговечная работа стабилизатора.

Электропривод автотрансформатора бренда Mitsubishi (Япония) обеспечивает высокое быстродействие.

Унифицированная плата управления, работающая на основе микропроцессора. Осуществляет мониторинг параметров сети 3200 раз/сек, что обеспечивает мгновенную реакцию стабилизатора на перепады напряжения в электросети.

Система прямого включения BYPASS позволяет подключить технику напрямую к сети, не отключая от стабилизатора.

Система защиты нагрузки:

  • от аварии сети (пороговые значения Uвыход 176В, 242В);
  • от импульсивных помех;
  • грозозащита.

Система безопасности:

  • Отключение стабилизатора при аварии сети, перегрузке и коротком замыкании.
  • Контроль температуры внутри блока и отключение при перегреве.
  • Анализ параметров сети и тест системы на включении.

Перегрузочная способность:

  • 1000 % - 2 секунды;
  • 400 % - 10 секунд;
  • 200 % - 100 секунд.

Эргономичный сенсорный монитор с индикацией:

  • показатели режимов работы стабилизатора (включение/выключение нагрузки, информация об аварии);
  • показатели основных параметров трехфазной сети (входное/выходное напряжение и ток нагрузки по 3-м фазам).

Технические характеристики

Модель Номинальная
мощность, кВА
(ток фазы, А)
Диапазон изменения входного напряжения
при выходном 220 В (+/-% точность коррекции)
Масса
не более, кг
Габаритные
размеры, мм
220±1% 220±10% 220-20%
СНЭ-Т-80 Ш 3x27,5 (125) 167-273 151-297 151 490 800х2000х600
СНЭ-Т-100 Ш 3x35,2 (160) 174-266 158-288 148 600 850х2000х650
СНЭ-Т-120 Ш 3x40 (180) 183-257 166-280 147 510 800х2000х600
СНЭ-Т-130 Ш 3x44 (200) 182-258 165-281 146
СНЭ-Т-150 Ш 3x49,5 (225) 188-252 170-274 151
СНЭ-Т-160 Ш 3x55 (250) 188-252 170-272 161 600
СНЭ-Т-180 Ш 3x60,5 (275) 194-245 176-267 156 560
СНЭ-Т-200 Ш 3x66,6 (300) 194-245 176-267 156
СНЭ-Т-220 Ш 3x72,6 (330) 180-260 163-283 145 990 1010х2000х820
СНЭ-Т-230 Ш 3x77 (350) 180-260 163-283 145
СНЭ-Т-250 Ш 3x83,6 (380) 180-260 163-283 145 1100
СНЭ-Т-260 Ш 3x88 (400) 185-255 168-277 149 990
СНЭ-Т-280 Ш 3x94,6 (430) 185-255 168-277 149
СНЭ-Т-300 Ш 3x100 (450) 185-255 168-277 149 1650х2000х650
СНЭ-Т-315 Ш 3x103,4 (470) 188-251 170-273 151 1100 2400х2000х600
СНЭ-Т-330 Ш 3x110 (500) 188-251 170-273 151
СНЭ-Т-335 Ш 3x112,2 (510) 188-251 170-273 151
СНЭ-Т-350 Ш 3x116,6 (530) 188-251 170-273 151
СНЭ-Т-365 Ш 3x121 (550) 192-248 174-270 155
СНЭ-Т-380 Ш 3x126,5 (575) 192-248 174-270 155
СНЭ-Т-400 Ш 3x133,3 (600) 192-248 174-270 155 1300 1010х2000х820
СНЭ-Т-415 Ш 3x138,6 (630) 185-254 168-276 149 1650 2400х2000х600
СНЭ-Т-430 Ш 3x143 (650) 185-254 168-276 149
СНЭ-Т-450 Ш 3x149,6 (680) 185-254 168-276 149
СНЭ-Т-500-10 Ш 3x165 (750) 198-242 179-263 159 1400 1280х2000х800
СНЭ-Т-500-15 Ш 3x165 (750) 188-253 170-275 151 1800 2000х2000х800
СНЭ-Т-500-20 Ш 3x165 (750) 178-264 161-287 143 2200 2480х2000х800
СНЭ-Т-600-10 Ш 3x198 (900) 198-242 179-263 160 1300 1280х2000х800
СНЭ-Т-600-15 Ш 3x198 (900) 188-253 170-275 151 1800 2000х2000х800
СНЭ-Т-600-20 Ш 3x198 (900) 178-264 161-287 143 2200 2480х2000х800
СНЭ-Т-700-10 Ш 3x220 (1000) 198-242 179-263 159 1400 1280х2000х800
СНЭ-Т-700-15 Ш 3x220 (1000) 188-253 170-275 151 1800 2000х2000х800
СНЭ-Т-700-20 Ш 3x220 (1000) 178-264 161-287 143 2200 2480х2000х800
СНЭ-Т-800-10 Ш 3x275 (1250) 198-242 179-263 159 1600 1680х2000х800
СНЭ-Т-800-15 Ш 3x275 (1250) 188-253 170-275 151 1800 2000х2000х800
СНЭ-Т-800-20 Ш 3x275 (1250) 178-264 161-287 143 2200 2480х2000х800
СНЭ-Т-1,0-10 Ш 3x352 (1600) 198-242 179-263 159 2600 2880х2000х800
СНЭ-Т-1,0-15 Ш 3x352 (1600) 188-253 170-275 151 3400 3680х2000х800
СНЭ-Т-1,0-20 Ш 3x352 (1600) 178-264 161-287 143 4100 4480х2000х800

Габаритные размеры даны без учета фитингов. Возможна установка на цоколь. Высота шкафа в этом случае будет 2200 мм.

Рекомендации по использованию

Промышленные трёхфазные стабилизаторы Сатурн серии 2000 предназначены для обеспечения качественного электропитания мощных трёхфазных нагрузок в сетях 380/220 В, 50 Гц, а также для питания мощных производственных линий, обрабатывающих центров ЧПУ, холодильного оборудования, локальных вычислительных сетей, центров обработки данных, кранового оборудования, жилых комплексов, медицинского оборудования, торговых и развлекательных центров.

Стабилизаторы Сатурн работают с оборудованием, имеющим режим рекуперации (крановое оборудование, лифты, станки, электродвигатели).

Разборная конструкция стабилизатора позволяет легко производить погрузку-выгрузку и транспортировку блоков до места установки. Средняя масса одного блока 80 кг. Сборка производится на месте. Для сборки необходимо установить блоки (модули) на штатные места в шкафу. Монтаж модулей заключается в подключении маркированных шлейфов шкафа к клеммным зажимам модулей.
