Автоматические стабилизаторы напряжения ORTEA SIRIUS (60 …6000 кВА)

ЗАКАЗАТЬ

Автоматические регуляторы напряжения (стабилизаторы) ORTEA,
серия SIRIUS (60 …6000 кВА) – производство Италия
Трехфазные, электродинамические, сервоприводные.













Плавная регулировка, высокая точность, надежность, низкий уровень шума.





Трёхфазные стабилизаторы напряжения серии Sirius это дальнейшее развитие и совершенствование человеческой мысли.
Это стабилизаторы напряжения, технологически современные, отвечающие требованиям сегодняшнего дня. Трёхфазные стабилизаторы напряжения серии Sirius выпускаются в интервале мощностей 60 кВА … 6000
кВА. со следующими вариантами диапазона входного напряжения: ±10%, ±15%, ±20%, ±25%, ±30%, -35%/+15%, а также -45%/+15%,  при этом точность выходного напряжения составляет ±0,5%.

Поставляются модели серии Sirius Y - с независимой регулировкой по каждой фазе. Регулирование происходит на основании замеров «истинного значения напряжения» учитывая гармоники в электросети. Регулировка напряжения осуществляется независимо на каждой фазе.
Модели серии Sirius Y используются для выделенных однофазных нагрузок, не сбалансированных трехфазных нагрузок, с возможностью не сбалансированности нагрузки до 100%.
Изменение нагрузки в интервале от 0 до 100%.


Ток нагрузки может содержать до 30% гармонических искажений без нарушения работы стабилизатора. Нечувствительность к коэффициенту мощности нагрузки
Не вносит сколько-нибудь заметных нелинейных искажений выходного напряжения.
Возможные установки выходного напряжения: 380-400-415 В.


В случае выхода напряжения сети за установленный диапазон входного напряжения стабилизатора, погрешность по выходу увеличивается.
Например:
диапазон входного напряжения стабилизатора 176 – 264В (±20%), точность на выходе стабилизатора составит 220В±0,5%.
при уменьшении входного напряжения до 167В, выходное напряжение стабилизатора составит 220 -5%
при увеличении входного напряжения до 275 В, выходное напряжение стабилизатора составит 220 +5%
Контакты для подсоединения кабеля размещаются в нижней части корпуса.



Регулятор напряжения спроектирован таким образом, что обеспечивает высокую точность стабилизации выходного напряжения, высокую скорость реакции.
Исполнение – колоновидные.


Токосъемный узел регулятора напряжения – это передовые технологии в данной области. Токосъемная каретка оснащена не щетками, а роликами, что обеспечивает по сравнению со щетками:
- долговечность
- износостойкость
- обеспечивает высокую скорость реакции стабилизатора
- точность стабилизации
т.к. не боится сколов, расщепления – регулирование происходит при малейшем отклонении сети. - отсутствие искрения
Регулирование происходит путем измерения «действующего значения» напряжения.

Приборы

Панель контроля стабилизаторов напряжения, серии Sirius, в отличии от панели серии Orion Plus дополнена светодиодами контроля: перегрев ролика токосъемной каретки, наличие информации на дисплее платы сигнализации и мониторинга.


Панель установлена на дверке шкафа. Имеет два анализатора сети (по вх. и выходу), светодиоды контроля для каждой фазы и светодиоды аварийной сигнализации.
Анализаторы сети отображают фазное и линейное напряжение, активную и реактивную мощность, cos φ, ток нагрузки и др.


Для каждой фазы предусмотрена сигнализация наличия напряжения сети, достижения предела регулирования напряжения и направление регулирования (повышение/понижение).



Кроме того, предусмотрены аварийные сигналы минимального и максимального напряжения, максимального выходного тока, перегрева и отключения стабилизации напряжения. Индикация сопровождается звуковым сигналом.



Светодиоды контроля для каждой фазы



Значение

Плата питается и функционирует

Верхний предел регулирования

Режим повышения

Режим понижения

Нижний предел регулирования



Светодиоды аварийной сигнализации



Значение

Выходное напряжение ниже минимального заданного значения

Выходное напряжение выше максимального заданного значения

Выходной ток превышает максимальное заданное значение

Стабилизация отключена

Перегрев




 Управление



Плата управления в серии Sirius, это улучшенная ПУ серии Orion Plus.
Полностью цифровое управление с помощью Digital Signal Processor(DSP) – микропроцессорной платы управления, что обеспечивает быстроту, качество, надежность и точность работы. DSP считывает фазное напряжение по выходу, установленные параметры, управляет работой сервопривода, блока вентиляторов обеспечивает защиты от перегрузки и короткого замыкания в самом электродвигателе, управляет работой схемы «Мягкого пуска» (при установке), корректирующей схемой, в случае отключения внешней сети.



А так же контролирует состояние фаз и выдает сигнал аварии при сбое в работе.
Используя DSP, становится возможным мониторинг системы и настройка параметров стабилизатора, посредством подключения оборудования к ПК.



В связи с возрастающей потребностью управления и контроля оборудования по уделенному соединению, на стабилизаторах данной серии установлена плата дистанционного управления для управления стабилизатором напряжения по удаленному соединению.



Информация относительно состояния стабилизатора напряжения может быть передана через связь Ethernet стандарта, GPRS модем или локально через USB накопитель.


Учитывая возможность контроля функционирования оборудования в режиме настоящего времени, данные могут быть проанализированы с удаленного местоположения, в случае необходимости, изменяя настройки некоторых параметров.
Программное обеспечение загрузки и выгрузки данных и параметров функционирования оборудования, могут быть выполнены как удаленно, так и локально.


Плата оснащена встроенным дисплеем, для показа тревоги, устанавливаемых параметров и данных связи, а так же клавиатурой для движения по меню.

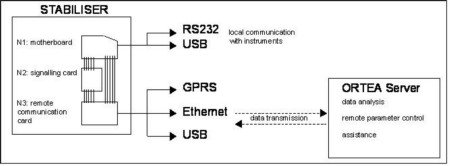

Ниже - схема удаленного соединения.



Внутри шкафа установлены одна или более лампочек для внутреннего освещения. Включить лампы можно с помощью выключателя SQ1, установленного на внутренней стороне двери, где находится панель управления.



Рядом с выключателем внутреннего освещения, установлена розетка 230В XS1 и может быть использована для подключения внешних устройств. При отсутствии напряжения на входе стабилизатора, лампы освещения и вспомогательная розетка могут быть подключены к внешнему источнику 230В используя разъем XP1. Цепь защищена плавкими предохранителями (FU20 и FU21).














Защитные устройства и сигнализация


В данной серии установлены схемы: защиты от перегрузки; от перенапряжения при подаче внешнего питания, при включении регулятора напряжения.


Плата управления, вспомогательные цепи защищены плавкими предохранителями.
При перегрузке активизируется автоматическая схема Байпас регулятора напряжения с помощью электронной платы Байпас (идентичная основной плате и соединенная с ней). Это происходит, когда на роликах регулятора напряжения ток выше нормы. В этом случае напряжение на выходе стабилизатора равняется входному, т.е. подается на нагрузку не стабилизированное. Когда перегрузка будет устранена, стабилизатор автоматически возвращается к нормальному функционированию.



Наличие корректирующей схемы, которая в случае неисправности платы Байпасс или возникновения аварийной ситуации устанавливает выходное напряжение в крайнее минимальное значение (токосъемная каретка  с помощью конденсаторов большой емкости переводится в режим максимального понижения напряжения). Такое регулирование защищает от возможных неисправностей в нагрузке из-за перенапряжения, которое может возникнуть, когда нормальное электропитание будет восстановлено.


Аварийная звуковая и световая сигнализация: минимальное напряжение, максимальное напряжение, перегрев, перегрузка на автотрансформаторе, а так же перегрев ролика токосъемной каретки, короткое замыкание электродвигателя.

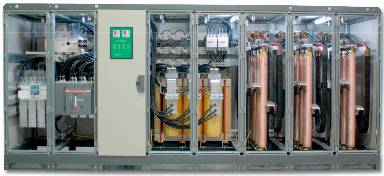

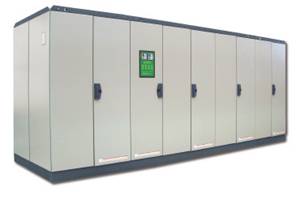

Стабилизаторы данной серии монтируются в металлическом корпусе. Просты в обслуживании и монтаже, отличаются бесшумной работай. Модели выполнены в одном корпусе с независимой регулировкой по каждой фазе.

Дополнительно устанавливаются опции: схема Байпас, изолирующий трансформатор, схема «Мягкий пуск», фильтр радиочастотных и электромагнитных помех, защита до IP54.

Общие характеристики

Номинальное входное напряжение

400 В

Номинальное выходное напряжение

400  В

Точность стабилизации выходного напряжения

± 0,5%

Частота, Гц

50/60 Гц ±5%

Допустимое изменение нагрузки, %

0 ... 100

Допустимая несбалансированность нагрузки, %

до 100

КНИ входного напряжения, %

< 0.2

Охлаждение

Естественное (принудительное от 45 °C)

Рабочая температура, °С

-25°C / +45 °C

Температура хранения, °С

-25°C / +60 °C

Относительная влажность (без конденсата)

95%

Перегрузочная способность, %

200% в течение 2 мин

Цвет корпуса

RAL 7035

Защита

IP 21

Установка

внутри помещения


Номинальная мощность относительно диапазона входного напряжения

±15%

±20%

±25%

±30%

-25/+15%

-35/+15%

-45/+15%

200

125

100

80

60

80

60

250

160

125

100

80

100

80

320

200

160

125

100

125

100

400

250

200

160

125

160

125

500

320

250

200

160

200

160

630

400

320

250

200

250

200

800

500

400

320

250

320

250

1000

630

500

400

320

400

320

1250

800

630

500

400

500

400

1600

1000

800

630

500

630

500

2000

1250

1000

800

630

800

630

2500

1600

1250

1000

800

1000

800

3200

2000

1600

1250

1000

1250

1000

4000

2500

2000

1600

1250

1600

1250

5000

3200

2500

2000

1600

2000

1600

6000

4000

3200

2500

2000

2500

2000
