ИБП Legrand Daker DK
Однофазные on-line ИБП с двойным преобразованием от 1 до 10 кВА

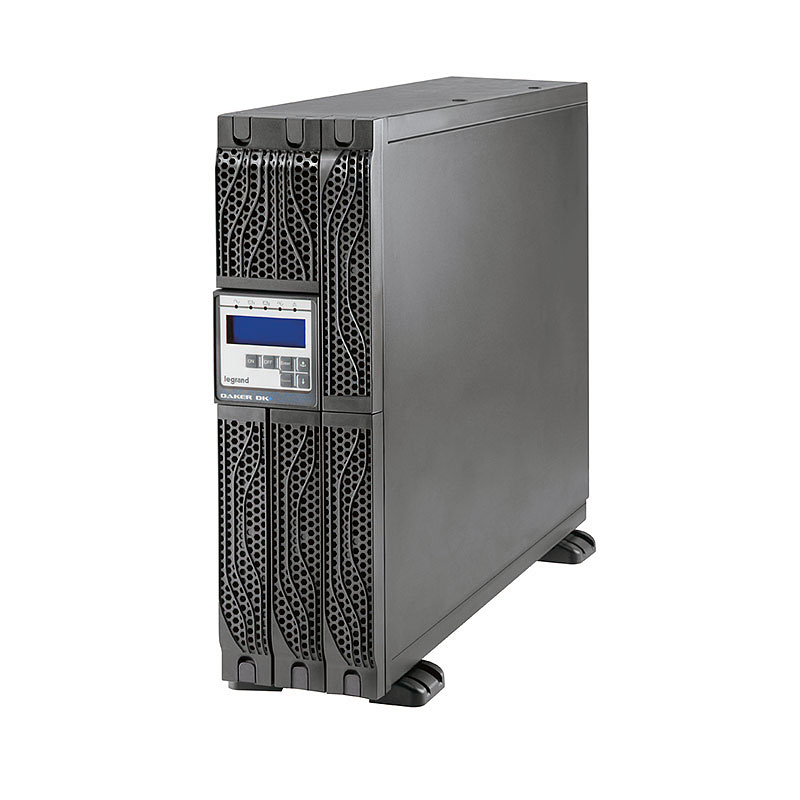

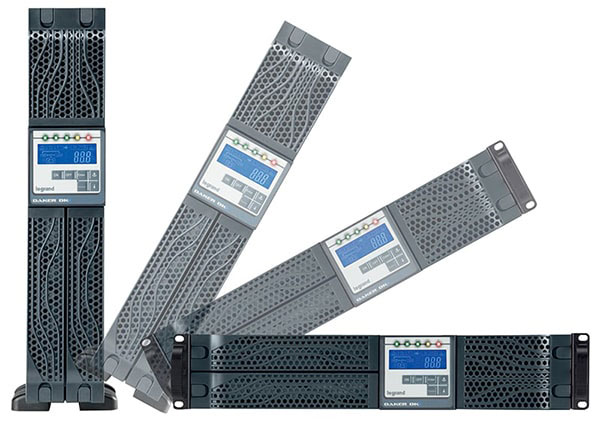

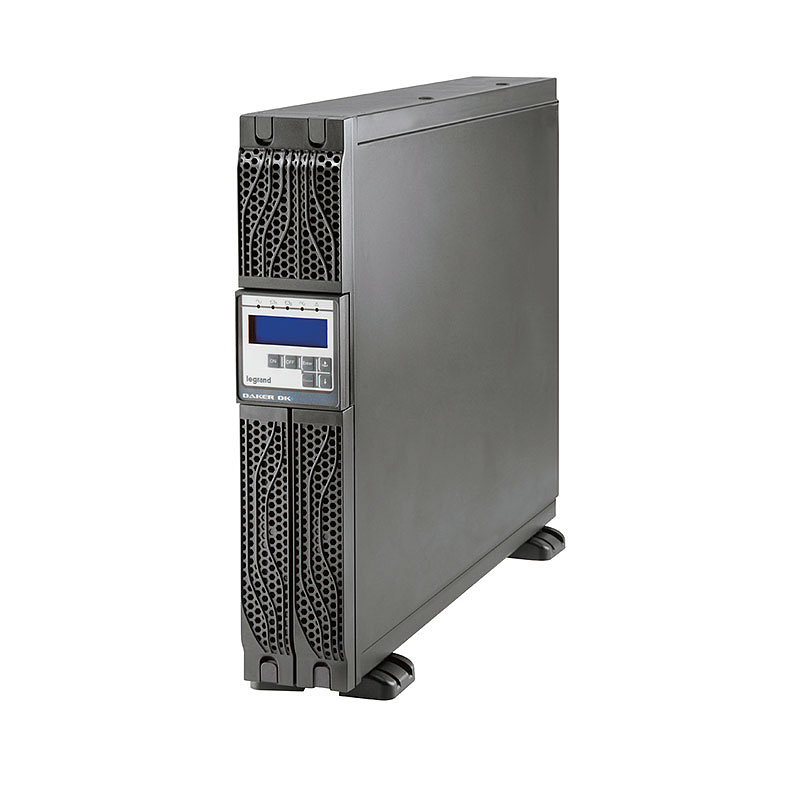

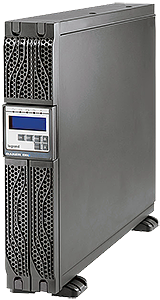

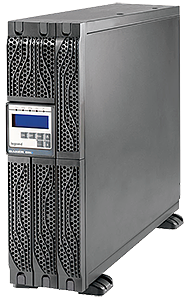

ИБП с двойным преобразованием в исполнении «напольной» и стоечной конфигурации
При помощи дисплея можно контролировать состояние ИБП и все основные параметры системы, в том числе уровень нагрузки, оставшийся заряд батареи и аварийные сообщения. Дополнительный батарейный шкаф увеличивает время автономной работы. В каждом батарейном шкафу может быть установлено зарядное устройство.
Технические характеристики:
|
Общие характеристики |
|||||||||||||||||||||||||||||||||
|
Номинальная мощность (ВА) 1 |
1000 |
2000 |
3000 |
4500 |
6000 |
10000 |
10000 |
||||||||||||||||||||||||||
|
Активная мощность (Вт) 8 |
800 |
1600 |
2400 |
4050 |
5400 |
9000 |
9000 |
||||||||||||||||||||||||||
|
Технология |
ИБП с двойным преобразованием, VFI-SS-111 |
||||||||||||||||||||||||||||||||
|
Форма сигнала |
Синусоидальная |
||||||||||||||||||||||||||||||||
|
Форм-фактор ИБП |
Напольная или стоечная конфигурация |
||||||||||||||||||||||||||||||||
|
Вход |
|||||||||||||||||||||||||||||||||
|
Входное напряжение |
230 В |
380 В (трехфазный) |
|||||||||||||||||||||||||||||||
|
Входная частота |
50-60 Гц ±5 %, автоопределение |
||||||||||||||||||||||||||||||||
|
Диапазон входного напряжения |
160-288 В при полной нагрузке |
277-485 В |
|||||||||||||||||||||||||||||||
|
Суммарный коэффициент гармоник тока на входе |
< 3 % |
||||||||||||||||||||||||||||||||
|
Коэффициент мощности на входе |
> 0,99 |
||||||||||||||||||||||||||||||||
|
Выход |
|||||||||||||||||||||||||||||||||
|
Выходное напряжение |
230 В ± 1 % |
||||||||||||||||||||||||||||||||
|
Выходная частота (номинальная) |
50/60 Гц +/- 0,1 % (может устанавливаться с ЖК панели) |
||||||||||||||||||||||||||||||||
|
Крест-фактор |
1 : 3 |
||||||||||||||||||||||||||||||||
|
Суммарный коэффициент гармоник напряжения на выходе |
< 3 |
||||||||||||||||||||||||||||||||
|
Отклонение выходного напряжения |
±1 % |
||||||||||||||||||||||||||||||||
|
Байпас |
Автоматический и сервисный байпас (опциональный) |
Автоматический |
Автоматический |
||||||||||||||||||||||||||||||
|
Батареи |
|||||||||||||||||||||||||||||||||
|
Увеличение времени автономной работы |
да |
||||||||||||||||||||||||||||||||
|
Количество батарей |
3 |
6 |
6 |
20 |
- |
20 |
- |
- |
- |
||||||||||||||||||||||||
|
Напряжение/емкость батареи |
12 В 7,2 Ач |
12 В 7,2 Ач |
12 В 9 Ач |
12 В 5 Ач |
- |
12 В 5 Ач |
- |
- |
- |
||||||||||||||||||||||||
|
Время автономной работы (мин.) |
10 |
10 |
8 |
6 |
- |
4 |
- |
- |
- |
||||||||||||||||||||||||
|
Настройка и управление |
|||||||||||||||||||||||||||||||||
|
Дисплей и индикаторы |
Четыре кнопки и четыре светодиода для отображения состояния ИБП в реальном времени |
||||||||||||||||||||||||||||||||
|
Коммуникационные порты |
Последовательные порты RS232 и USB |
Последовательный порт RS232 |
|||||||||||||||||||||||||||||||
|
Удаленное управление |
доступно |
||||||||||||||||||||||||||||||||
|

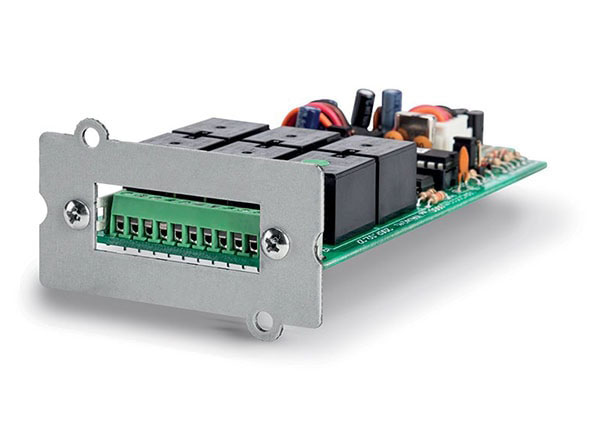

Слот сетевого интерфейса |
SNMP |
||||||||||||||||||||||||||||||||
|
Аварийное отключение питания |
Да |
||||||||||||||||||||||||||||||||
|
Механические характеристики |
|||||||||||||||||||||||||||||||||
|
Размеры В х Ш х Г (мм) |
440x88 (2U) x405 |
440x88 (2U) x650 |
440x88 (2U) x650 |
440x176 (4U) x680 |
440x88 (2U) x680 |
440x176 (4U) x680 |
440x88 (2U) x680 |
440x132 (3U) x680 |
440x132 (3U) x680 |
||||||||||||||||||||||||
|
Масса нетто (кг) |
16 |
29,5 |
30 |
52 |
25* |
52 |
25* |
26* |
26* |
||||||||||||||||||||||||
|
Размеры батарейного шкафа В х Ш х Г (мм) |
440x176 (4U) x405 |
440x88 (2U) x650 |
440x88 (2U) x650 |
- |
440x132 (3U) x680 |
- |
440x132 (3U) x680 |
440x132 (3U) x680 |
440x132 (3U) x680 |
||||||||||||||||||||||||
|
Масса нетто (кг) для батарейных шкафов |
38 |
38 |
38 |
- |
68 |
- |
68 |
68 |
68 |
||||||||||||||||||||||||
|
Условия окружающей среды |
|||||||||||||||||||||||||||||||||
|
Рабочая температура (°C) |
0 - 40 |
||||||||||||||||||||||||||||||||
|
Степень защиты |
IP21 |
||||||||||||||||||||||||||||||||
|
Относительная влажность (%) |
20-80 |
||||||||||||||||||||||||||||||||
|
Уровень шума на расстоянии 1 м (дБ(А)) |
< 50 |
||||||||||||||||||||||||||||||||
|
Тепловые потери (Btu/h) |
140 |
190 |
240 |
280 |
380 |
|
480 |
480 |
|||||||||||||||||||||||||
|
Сертификаты соответствия |
|||||||||||||||||||||||||||||||||
|
Соответствие регламентам и стандартам |
ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN62040-1, EN62040-2, EN62040-3 |
||||||||||||||||||||||||||||||||
* Масса шкафа без батарей
Примечание: время автономной работы в минутах указано при оптимальных условиях эксплуатации.
