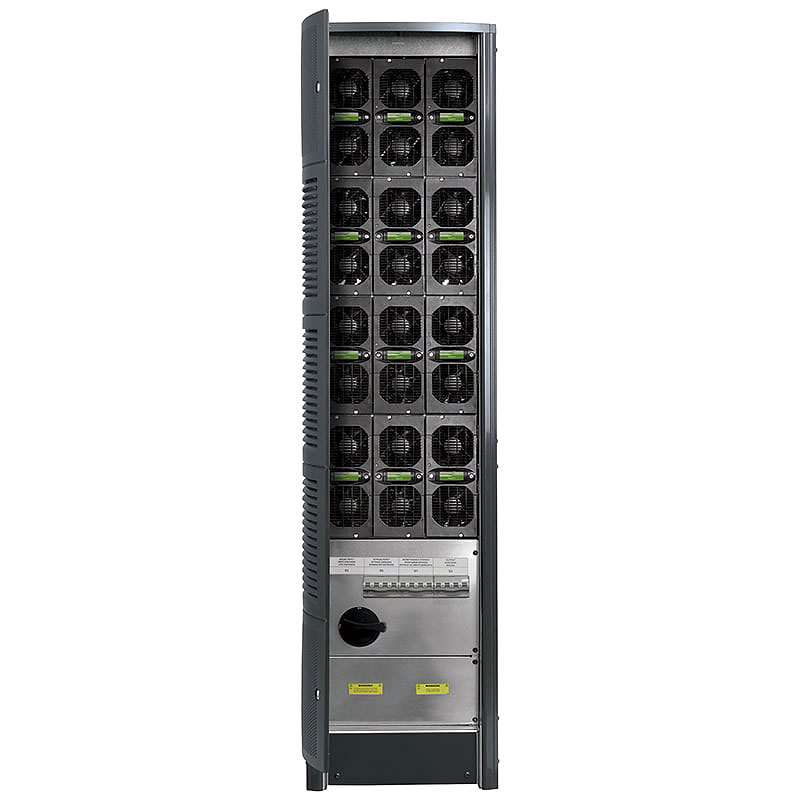

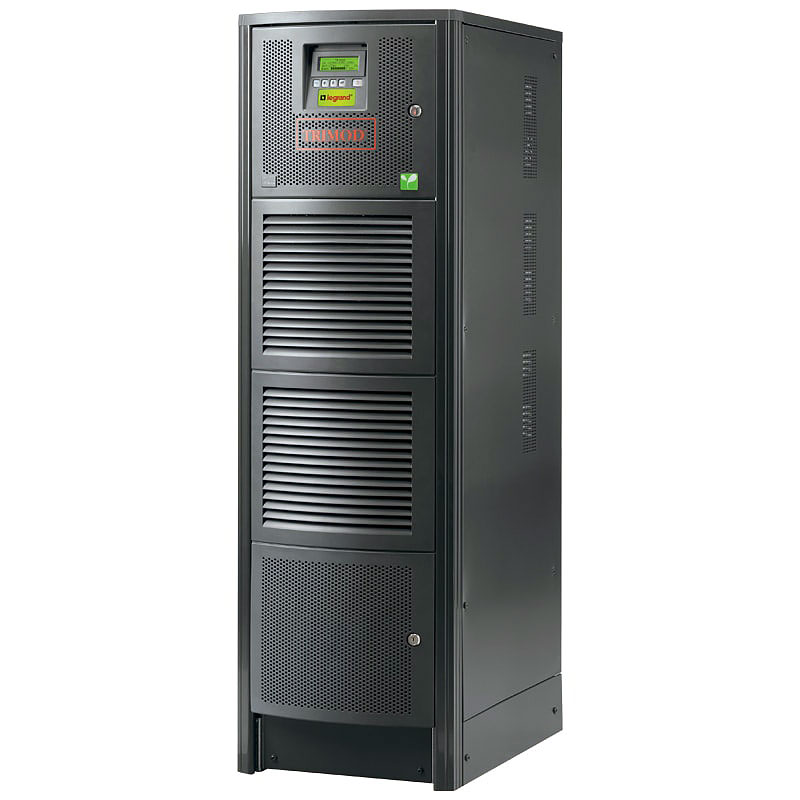

ИБП Legrand Trimod HE

Главные особенности

  • Трехфазные модульные ИБП
  • Мощность от 10 до 80 кВА
  • КПД 96%
  • Коэффициент мощности = 1
  • С двойным преобразованием частоты, VFI-SS-111
  • Адаптируемые, расширяемые и резервируемые решения в одном корпусе
  • Удобное, быстрое управление и обслуживание
  • Компактное исполнение (высокая эффективность в компактных габаритах)

В серии «TRIMOD HE» (high efficiency) реализована инновационная концепция построения ТРЕХФАЗНЫХ ИБП из ОТДЕЛЬНЫХ ОДНОФАЗНЫХ МОДУЛЕЙ, которая делает систему более гибкой, обеспечивает требуемую мощность и сокращает эксплуатационные расходы. Используются следующие модули: на 3,4 kW, на 5 kW, на 6,7 kW.

Стандартизированная конструкция из легких и компактных унифицированных модулей облегчает транспортировку и монтаж систем бесперебойного питания. Подключение по принципу Plug&Play облегчает диагностику и наращивание мощности по фазам.

  • Меню на 7 языках
  • Преобразователь частоты с 40-70 Гц на 50/60 Гц (может задаваться пользователем)
  • Работает с блоком питания
  • Три независимых фазы на выходе
  • Режим автономной работы
  • Регулировка выходного напряжения от 190 В до 245 В с шагом 1 В
  • Байпас
  • Журнал событий с указанием даты и времени
  • Общие архивные данные и данные по каждому силовому модулю
  • Технология Plug & Play
  • Автоматическое определение силовых модулей
  • Горячая замена батарейных модулей

Почему выбирают оборудование Legrand

Развернуть

Группа Legrand – мировой специалист по электрическим и информационным системам зданий

Объединяет 36,7 тысяч сотрудников в 90 странах мира. Компания имеет более 3.8 тысяч патентов на изобретения. В арсенале компании – линейка высоконадежных современных ИБП для защиты ответственного оборудования.

Компания была основана еще в 1866 году. С тех пор, пройдя серию диверсификаций и приобретений, компания превратилась в крупного производителя электроустановочных изделий. Штаб-квартира компании находится во Франции в городе Лимож. Оборот компании в 2019 году составил около 6,6 млрд евро.

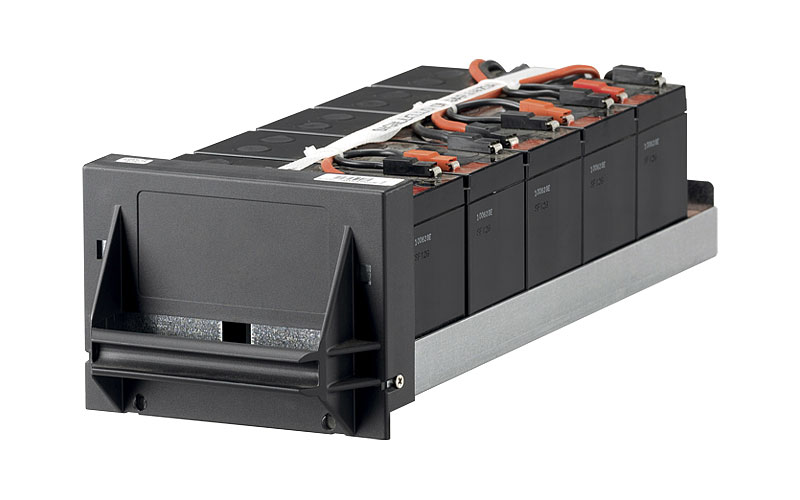

Батарейные модули

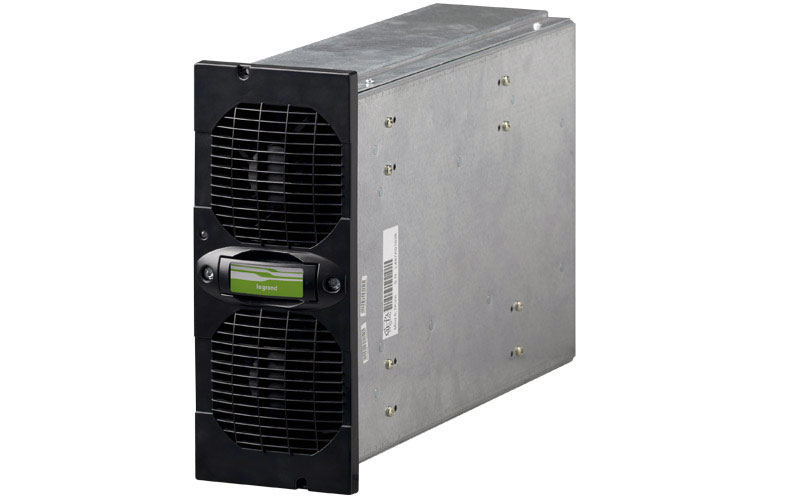

Компактные силовые модули

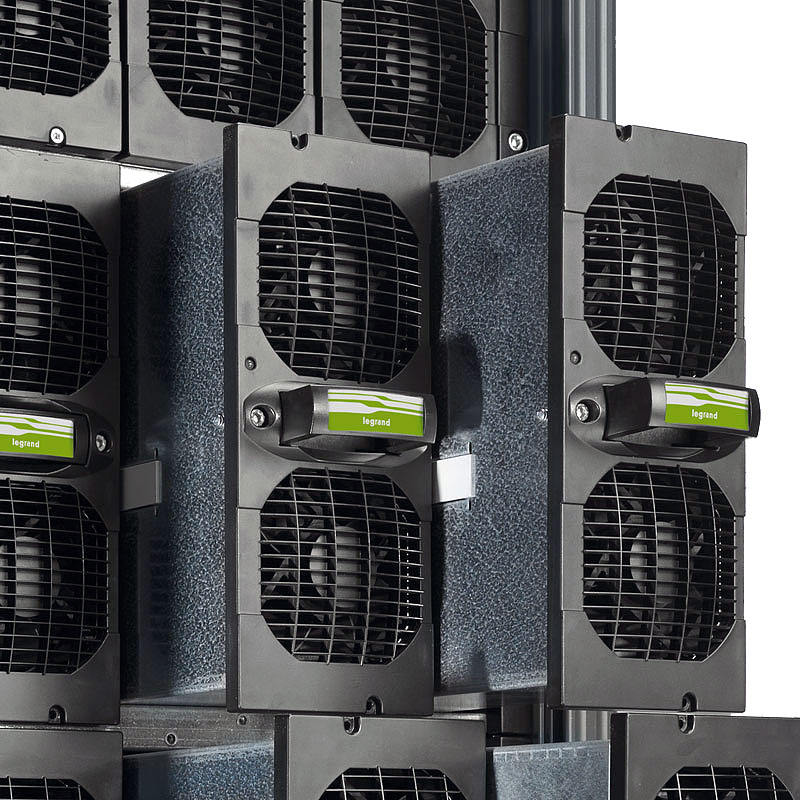

Технология Plug & Play

Технические характеристики

Номинальная мощность, кВА 10 15 20 30 40 60 80
Активная мощность, кВт 10 15 20 30 40 60 80
Мощность модулей, кВт 3,4 5 6,7 5 6,7 6,7 6,7
Технология On-line ИБП с двойным преобразованием, VFI-SS-111
Архитектура ИБП Модульная, расширяемая система ИБП с резервированием
Вход
Номинальное напряжение 380, 400, 415 3PH+N+PE (или 220, 230, 240 1PH) 380, 400, 415 3PH+N+PE
Диапазон напряжения 400V +15%/-20% - 230V +15%/-20% 400V +15%/-20%
Коэффициент мощности > 0,99
Частота 45-65 Hz (43,0 ÷ 68.4 Hz)
Суммарный коэффициент гармонических искажений тока на входе < 3% (при полной нагрузке)
Выход
Напряжение 380, 400, 415 3PH+N+PE (или 220, 230, 240 1PH) 380, 400, 415 3PH+N+PE
Частота 50/60 Гц выбирается пользователем ±2 % (стандартный), ±14 % (расширенный)
Суммарный коэффициент гармонических искажений напряжения на выходе <1%
Отклонение выходного напряжения ±1%
КПД до 96%
КПД в экономичном режиме 99%
Байпас Автоматический байпас (статический и электромеханический) и ручной байпас технического обслуживания
Перегрузочная способность 10 минут при 115%, 60 секунд при 135%
Аккумуляторные батареи
Батарейные модули Plug & Play
Тип батареи / напряжение необслуживаемые VRLA – AGM 240 В постоянного тока
Заряд батарей Технология умной зарядки. 3-ступенчатый расширенный цикл
Настройка и управление
Дисплей и индикаторы Дисплей, 4 кнопки навигации по меню, многоцветный LED-индикатор состояния и тревоги, звуковые сигналы
Коммуникационные порты 2 порта RS232, 1 логический элемент, 5 портов с сухими контактами, 1 слот для интерфейсов
Аварийное отключение питания (EPO) Да
Дистанционное управление Возможно
Физические характеристики
Высота (мм) 1650 - 1370 1650 - 1370 1370 1370 1650
Ширина (мм) 414 414 414 414 414
Глубина (мм) 628 628 628 628 628
Установленных силовых модулей 3 6 6 9 12
Вес нетто (кг) 155 - 120 181 - 146 146 165
Условия эксплуатации
Рабочая температура (°С) 0÷40
Относительная влажность (%) < 95%, без образования конденсата
Степень защиты IP21
Уровень шума 1 м (dBA) 58-62
Соответствие регламентам и стандартам EN 62040-1, EN 62040-2, EN 62040-3
