ИБП Сайбер Электро Легион 10-500 кВА
Трехфазные ИБП от «Сайбер Электро» серии ЛЕГИОН разработаны в России с учетом отечественных стандартов. Они созданы для защиты критически важного оборудования и гарантируют стабилизацию напряжения и аварийное питание для объектов с электроснабжением 380В. Линейка ЛЕГИОН включает моноблочные и модульные системы. Каждый тип решает задачи промышленного электроснабжения и электропитания серверных, но отличается по конструкции и возможностям.
- Моноблочные системы (до 40 кВА) – компактные устройства с одним силовым блоком. Подходят для объектов с ограниченным пространством. Серия ЛЕГИОН-3Ф-К – это модели без встроенного отсека для аккумуляторных блоков, работающие с внешними батареями. Серия ЛЕГИОН-3Ф-К-Ш оснащена отсеком для внутренних аккумуляторных блоков, который упрощает установку и экономит место. Оба типа поддерживают работу с внешними батарейными кабинетами.

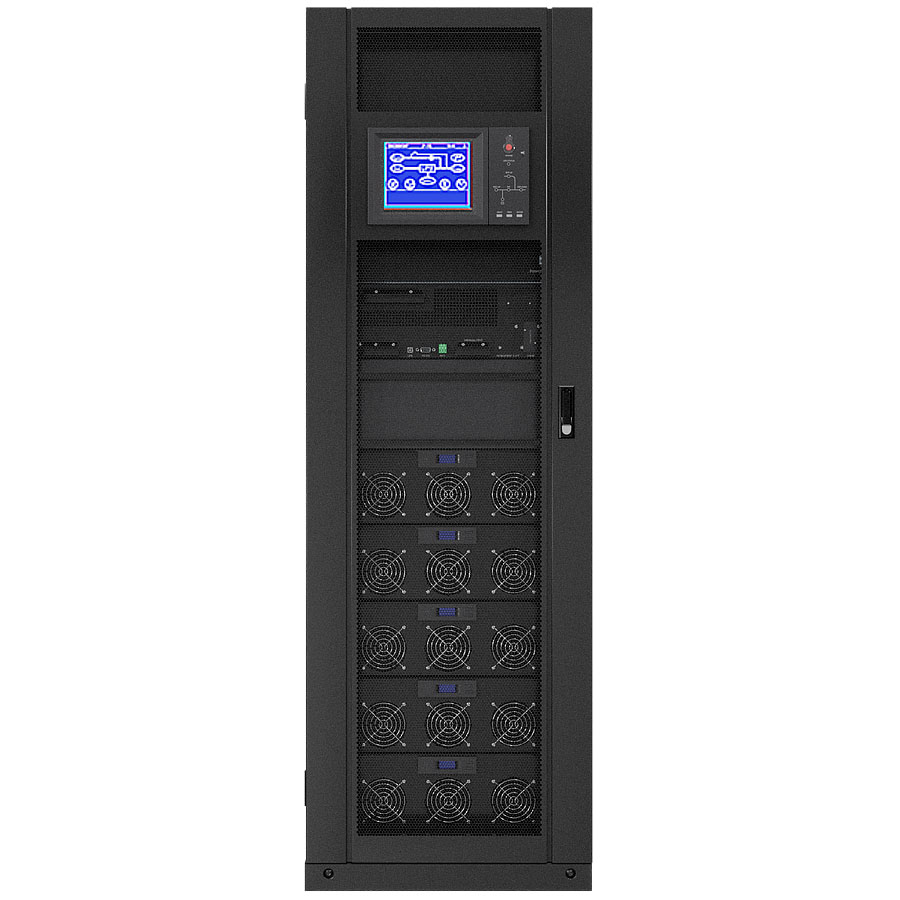

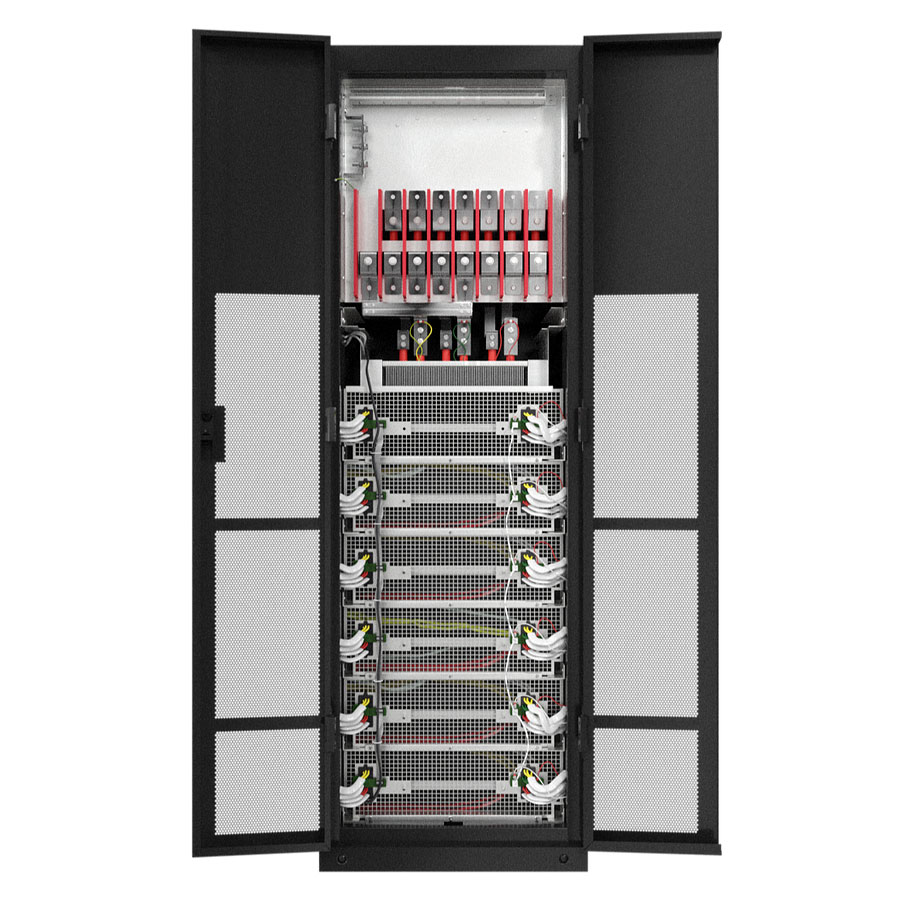

- Модульные системы (60-500 кВА) состоят из нескольких силовых модулей. Эта особенность позволяет гибко настраивать мощность. Эти трехфазные ИБП подходят для масштабируемых решений, в которых потребности в резервной мощности могут увеличиваться со временем.

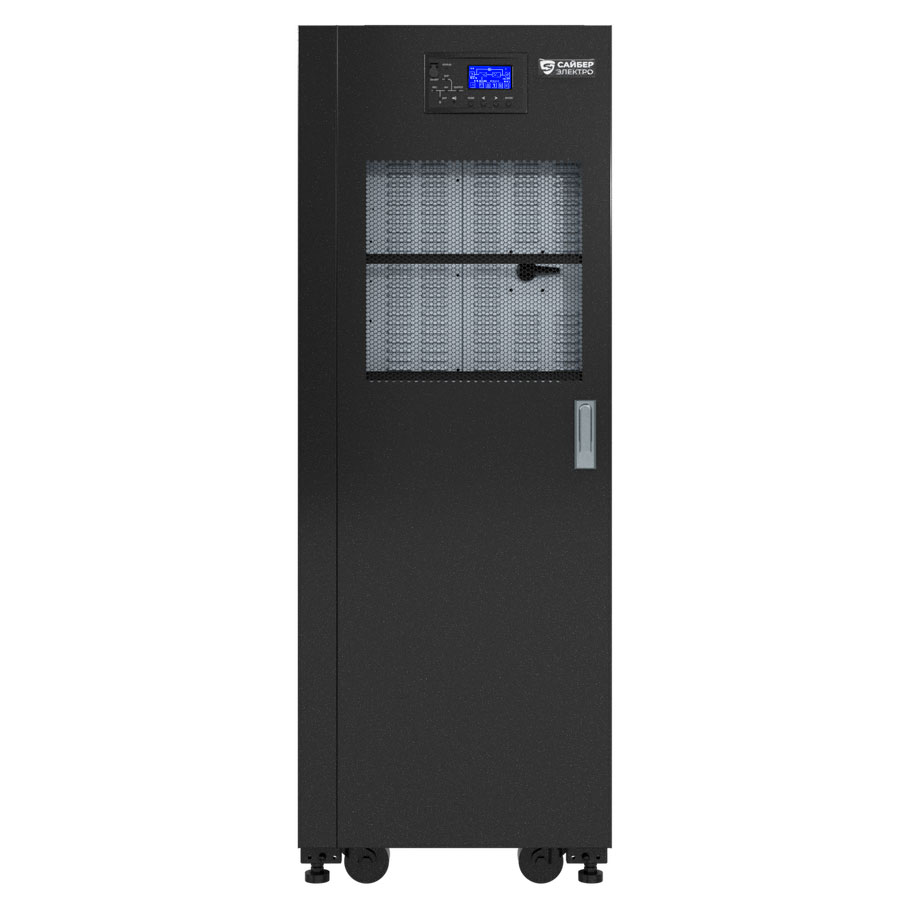

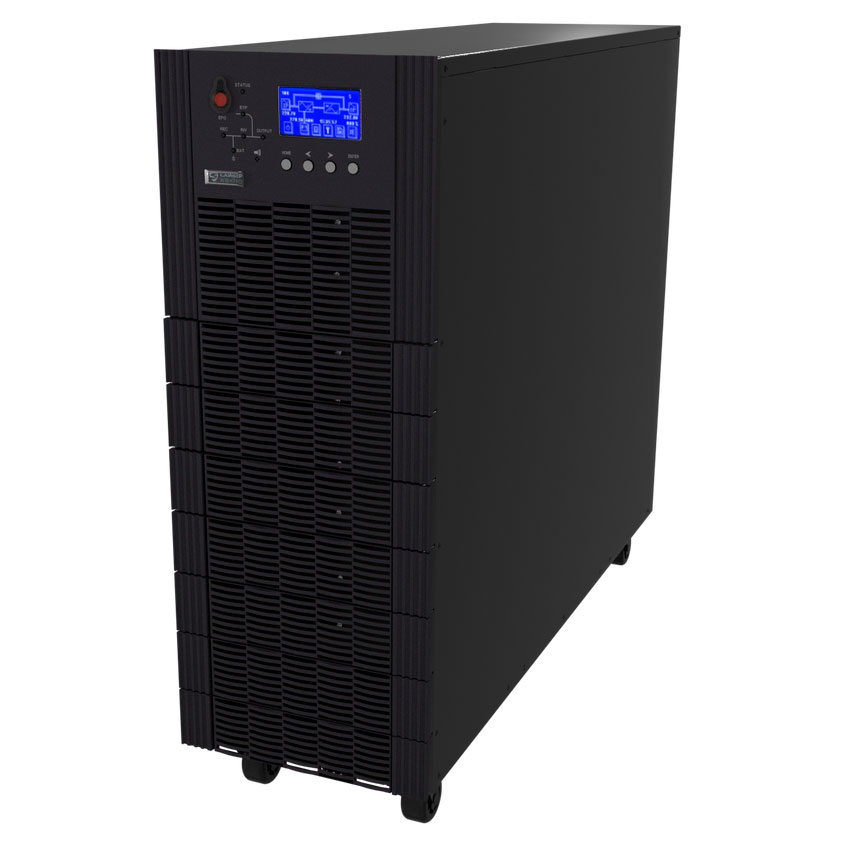

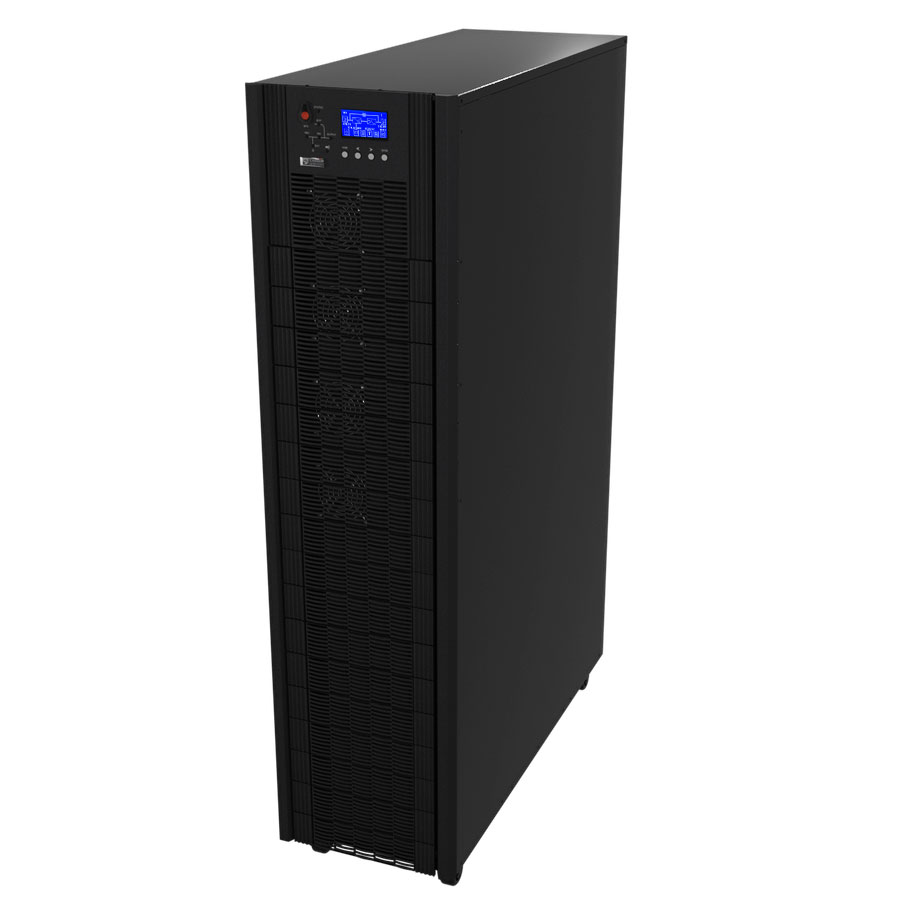

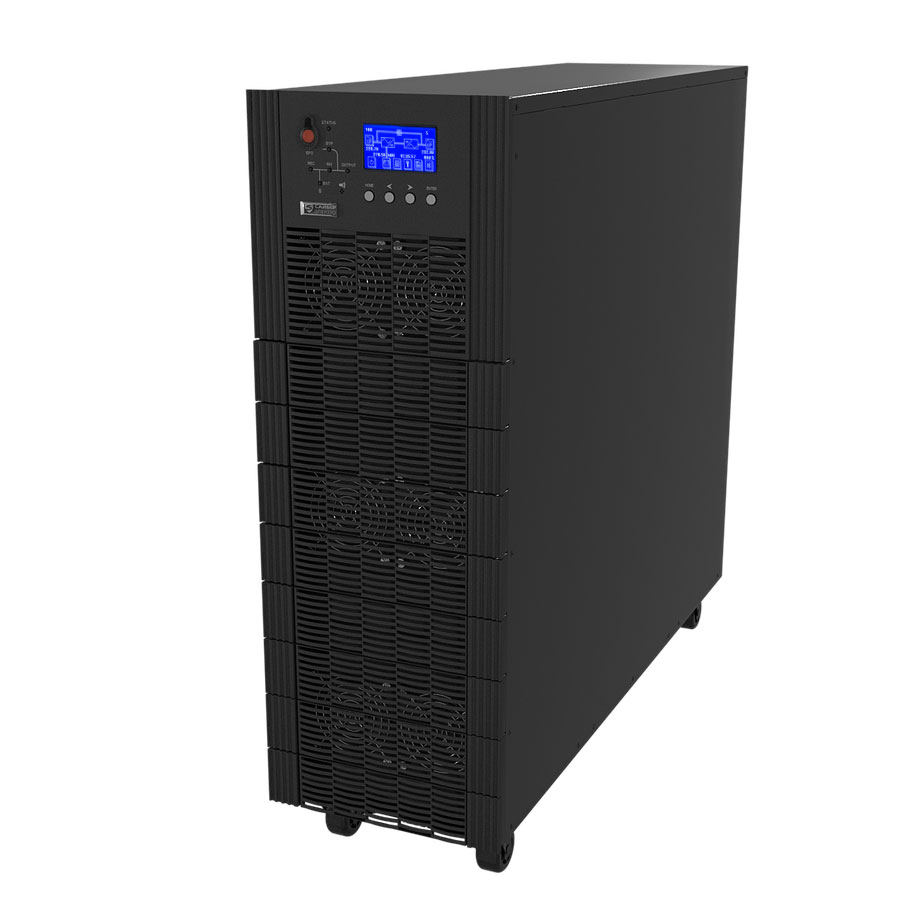

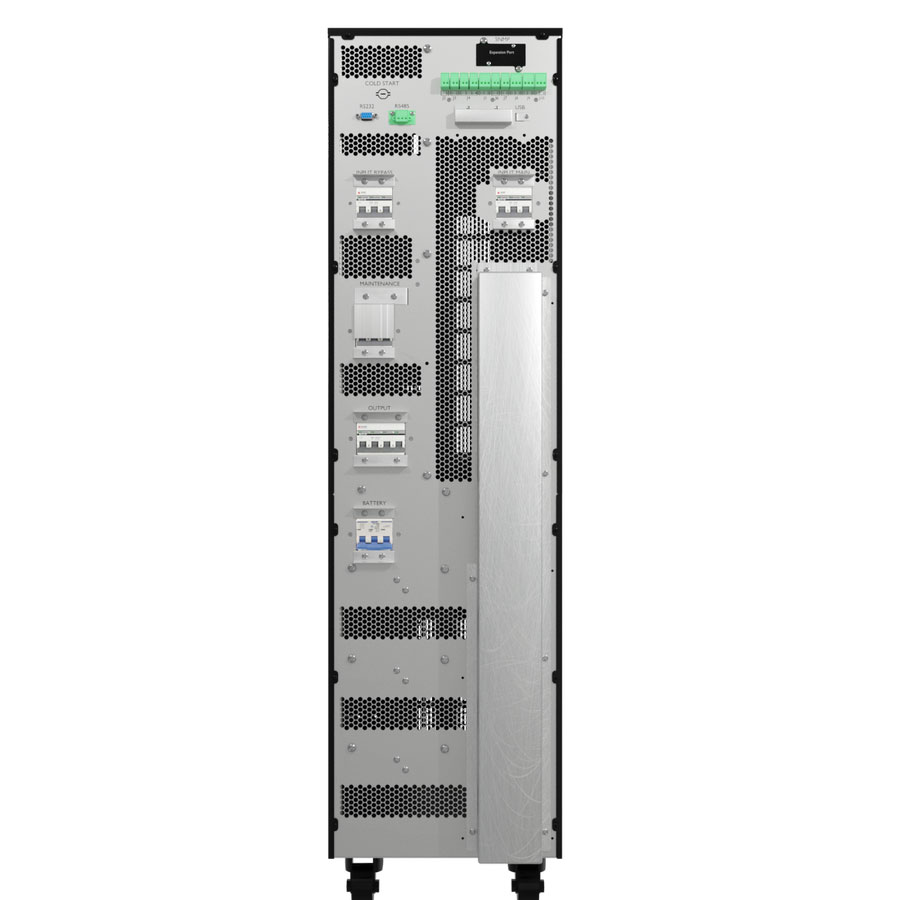

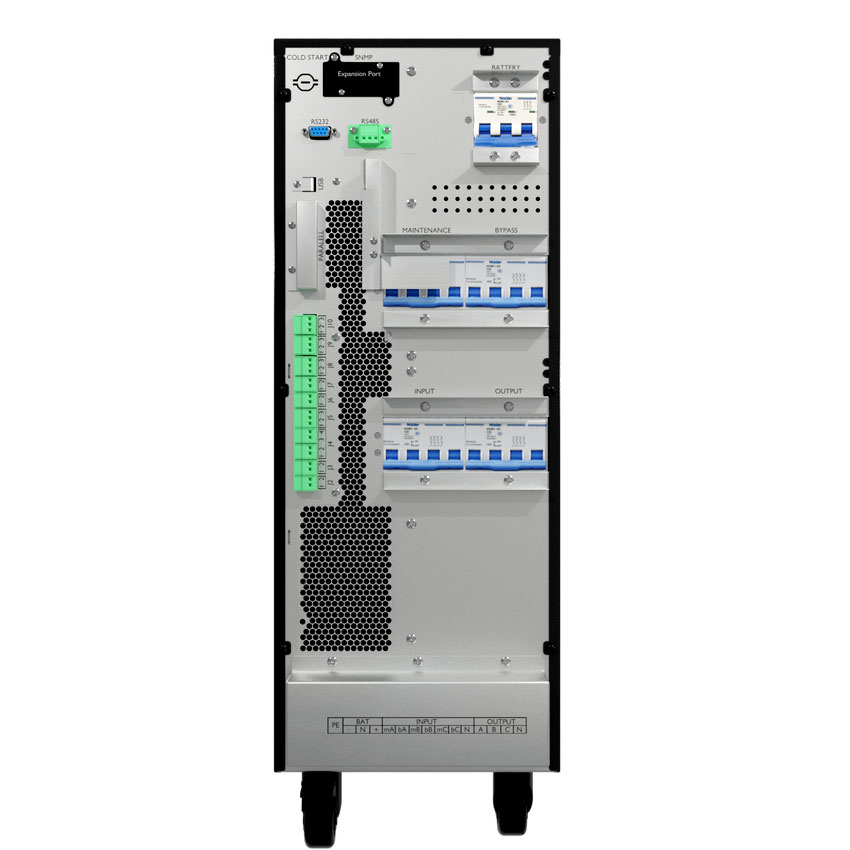

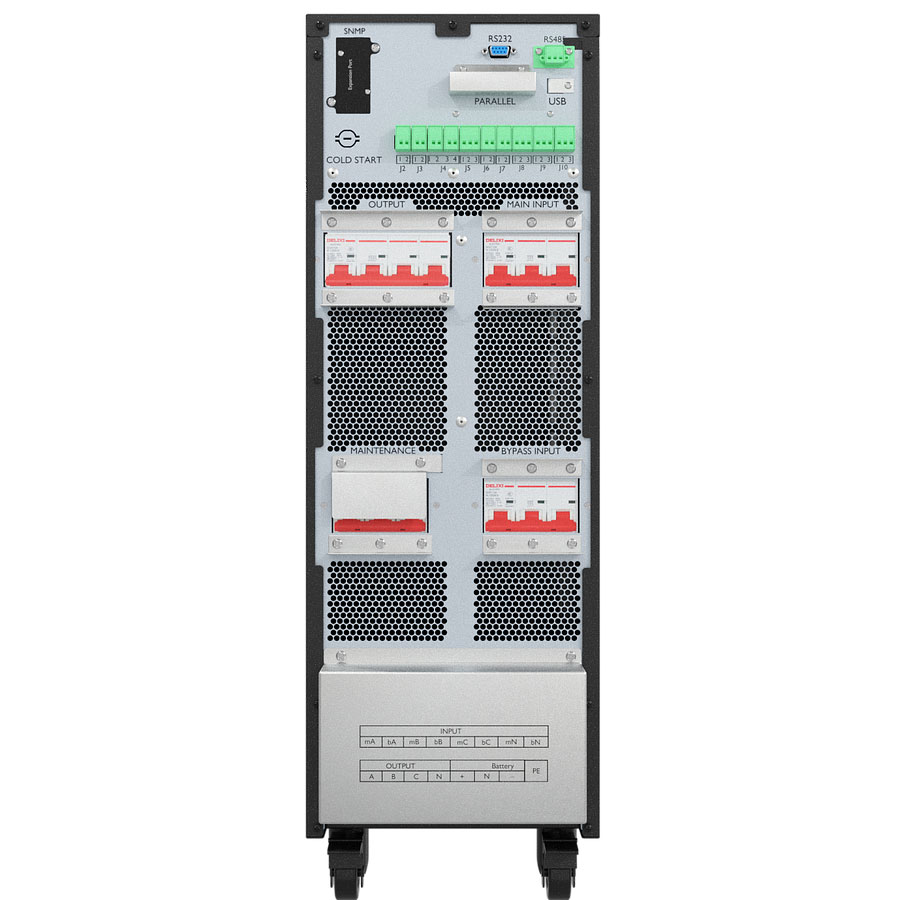

Легион-ЗФ-К-Ш с отсеком для АКБ, 10-40 кВА

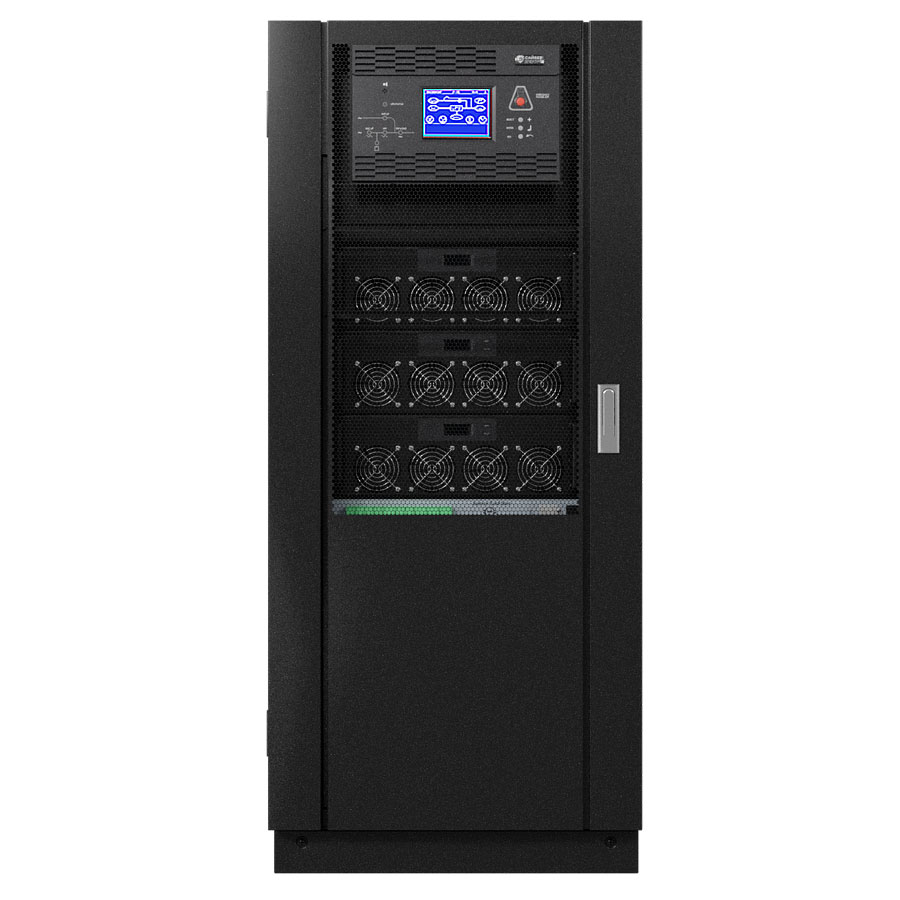

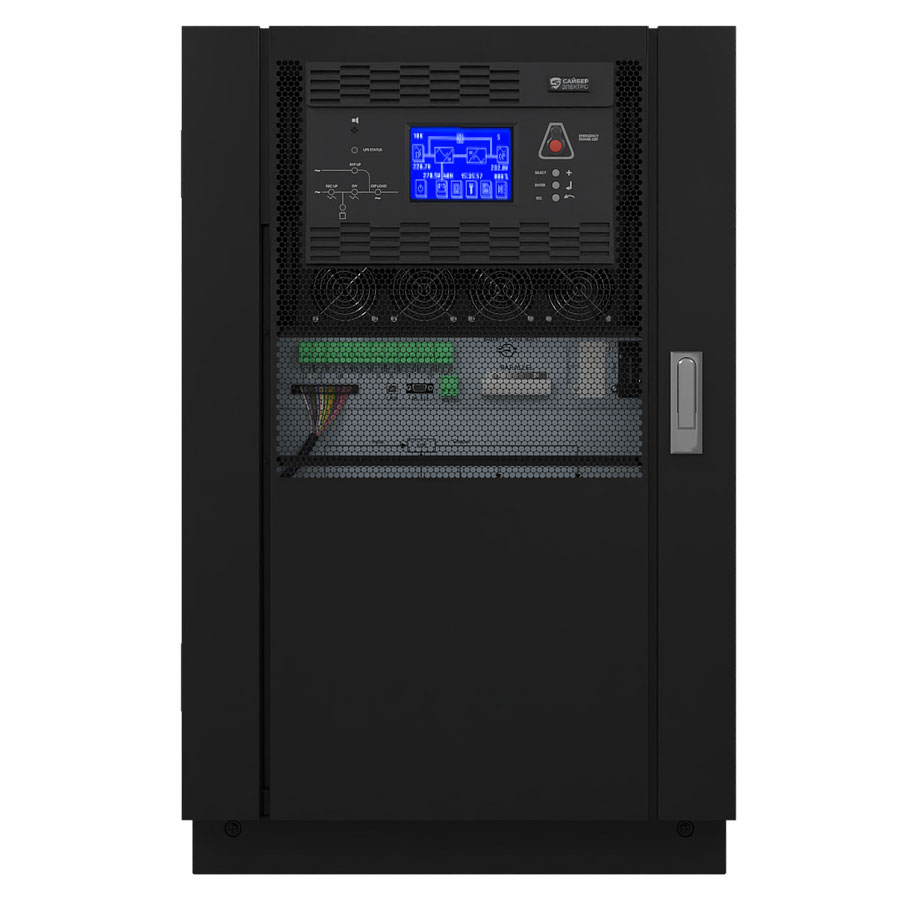

Легион-ЗФ-К без отсека для АКБ, 40-500 кВА
Главные особенности
- Масштабируемость. Параллельное подключение до 4-х устройств позволяет наращивать мощность системы без замены оборудования.
- Стабильность при сбоях. Трехфазный ИБП продолжает работать при пропадании одной фазы благодаря встроенному байпасу, поддерживая электропитание без перебоев.
- Совместимость с батареями. Поддержка разных типов батарей (VRLA, NiCad, Li-Ion) позволяет гибко настраивать систему автономного питания под задачи клиента.
- Высокая надежность. Защитное покрытие внутренних компонентов и сертификация сейсмостойкости (до 9 баллов по MSK-64) гарантируют работу в агрессивных условиях.
- Ремонтопригодность. Модульная архитектура упрощает обслуживание, сокращая время простоя.
- Энергоэффективность. КПД до 95% в нормальном режиме и до 98% в ECO-режиме. Это снижает потери энергии и затраты на охлаждение.
- Интеллектуальное управление батареями. Технология SBM оптимизирует зарядку, продлевая срок службы аккумуляторных блоков.
- Удобство управления. Цветной ЖК-дисплей с сенсорной панелью и клавиатурой упрощает настройку. Интерфейсы RS232, RS485, SNMP и EPO позволяют вести удаленный мониторинг и контроль.
- Онлайн-система. Технология двойного преобразования гарантирует чистую синусоиду на выходе.
- Подключение. Возможность параллельной работы до 4-х устройств увеличивает мощность до 1 МВА. Байпас и совместимость с генераторами обеспечивают стабильность.
Технические характеристики
Серия Легион-ЗФ-К-Ш с отсеком для АКБ на 10-40 кВА
Развернуть| Наименование модели | ЛЕГИОН-3Ф-10К-Ш | ЛЕГИОН-3Ф-20К-Ш | ЛЕГИОН-3Ф-30К-Ш | ЛЕГИОН-3Ф-40К-Ш |
|---|---|---|---|---|
| Мощность (кВА / кВт) | 10 / 10 | 20 / 20 | 30 / 30 | 40 / 40 |
| Основные характеристики | ||||
| Кол-во фаз | Трехфазный ИБП | |||
| Формфактор | Напольный/Башня | |||
| Эффективность в нормальном режиме (%) | 95% | 95% | 95% | 96% |
| Эффективность при работе от АКБ (%) | 94,5% | 95% | 95% | 96% |
| Параллельная работа (Макс. кол-во) | до 4 однотипных ИБП | |||
| КПД в ECO режиме | > 98% | |||
| Старт на батареях («холодный старт») | Опция | |||
| Ввод кабелей | Подвод снизу, клеммная колодка | |||
| МОДУЛЬНОСТЬ / МОНОБЛОК | ||||
| Тип силовой части | Моноблок | |||
| Мощность одного силового модуля, (кВА / кВт) | 10 / 10 | 20 / 20 | 30 / 30 | 40 / 40 |
| Вход | ||||
| Двойной вход питания | Есть | |||
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |||
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) | |||
| Коэффициент мощности по входу | 0,99 | |||
| Входная частота, Гц | 50 ± 3, 60 ± 3 | |||
| Диапазон рабочих частот, Гц | 40 -70 | |||
| Коэффициент искажений на входе, THDi | <3% | |||
| Выход | ||||
| Мощность (ВА) | 10000 | 20000 | 30000 | 40000 |
| Мощность (Вт) | 10000 | 20000 | 30000 | 40000 |
| Коэффициент мощности | 1 | |||
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |||
| Точность напряжения на выходе (%) | 1,5% | |||
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс | |||
| Крест-фактор | 3:1 | |||
| Гармонические искажения (линейная нагрузка) | THD＜1% | |||
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD＜5.5% | |||
| Стабильность частоты на выходе, Гц | ±0,1 | |||
| Перегрузочная способность | до 105% - длительное время работы; нагрузка от 105 до 110% - переход на байпас через 60 мин; нагрузка от 110 до 125% - переход на байпас через 10 мин; нагрузка от 125 до 150% - переход на байпас через 1 мин; нагрузка более 150% - переход на байпас через 200 мс | |||
| Допустимое отклонение напряжения по фазе | 120±0,5° | |||
| Байпас | ||||
| Вид (расположение) | Автомат защиты | |||
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |||
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% | |||
| Перегрузочная способность | нагрузка до 125% - длительное время работы; нагрузка от 125 до 130% - отключение через 10 мин; нагрузка от 130 до 150% - отключение через 1 мин; нагрузка от 150 до 400% – отключение через 1 с; нагрузка более 400% – отключение через 200 мс | |||
| АКБ | ||||
| Макс. мощность зарядн. устр. от номинала (%) | 20% | |||
| Изменение напряжения заряда, % | <1% | |||
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) | |||
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные | |||
| Количество АКБ в линейке, стнд. (диапазон) | 38 (внеш. 36-44), (встр. 36-40) | 38 (внеш. 36-44), (встр. 36-40) | 38 (внеш. 36-44), (встр. 36-40) | 72 (внеш. 72-88), (встр. 72-80) |
| АКБ в корпусе ИБП | Да (7Ач/9Ач) | Да (12Ач/15Ач) | Да (12Ач/15Ач) | Да (12Ач/15Ач) |
| Управление и связь | ||||
| Отображение информации | Светодиоды + ЖКД | |||
| Управление | Кнопочная панель | |||
| Последовательный порт | RS232 x 1 + RS485 x 1 | |||
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты | |||
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция | |||
| Программное обеспечение | PowerPanel | |||
| Физические характеристики | ||||
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) | |||
| Уровень шума, дБ | <58 | |||
| Тепловыделение, Ватт/час | 470 | 950 | 1420 | 1893 |
| Тепловыделение,BTU/h | 1616 | 3232 | 4849 | 6465 |
| Рабочая температура (°C) | 0°C…40°C | |||
| Температура хранения, °С | -40°C…70°C | |||
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% | |||
| Размеры ИБП | ||||
| Габариты (Ш х В х Г), мм | 250 x 715 x 840 | 350 x 1335 x 738 | 350 x 1335 x 738 | 500 x 1400 x 840 |
| Вес, кг | 52 | 89 | 89 | 140 |
| Габариты в упаковке (Ш х В х Г), мм | 400 x 930 x 1000 | 490 x 1530 x 880 | 490 x 1530 x 880 | 655 x 1605 x 1000 |
| Вес в упаковке, кг | 61 | 106 | 106 | 185 |
| Сертификаты | ||||
| Сертификаты | ЕАС | |||
Серия Легион-ЗФ-К без отсека для АКБ на 60-120 кВА
Развернуть| Наименование модели | ЛЕГИОН-3Ф-60К | ЛЕГИОН-3Ф-90К | ЛЕГИОН-3Ф-120К |
|---|---|---|---|
| Мощность (кВА / кВт) | 60 / 60 | 90 / 90 | 120 / 120 |
| Основные характеристики | |||
| Кол-во фаз | Трехфазный ИБП | ||
| Формфактор | Напольный/Башня | ||
| Эффективность в нормальном режиме (%) | 95% | ||
| Эффективность при работе от АКБ (%) | 95% | ||
| Параллельная работа (Макс. кол-во) | до 4 однотипных ИБП | ||
| КПД в ECO режиме | > 99% | ||
| Старт на батареях («холодный старт») | Опция | ||
| Ввод кабелей | Подвод снизу спереди, подключение к шинам | ||
| МОДУЛЬНОСТЬ / МОНОБЛОК | |||
| Тип силовой части | Модульная | ||
| Макс кол-во устанавливаемых модулей | 2 | 3 | 4 |
| Мощность одного силового модуля, (кВА / кВт) | 30 / 30 | ||
| Вход | |||
| Двойной вход питания | Есть | ||
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | ||
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) | ||
| Коэффициент мощности по входу | 0,99 | ||
| Входная частота, Гц | 50 / 60 | ||
| Диапазон рабочих частот, Гц | 40 -70 | ||
| Коэффициент искажений на входе, THDi | <3% | ||
| Выход | |||
| Мощность (ВА) | 60000 | 90000 | 120000 |
| Мощность (Вт) | 60000 | 90000 | 120000 |
| Коэффициент мощности | 1 | ||
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | ||
| Точность напряжения на выходе (%) | ±1,5% (линейная нагрузка) | ||
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс | ||
| Крест-фактор | 3:1 | ||
| Гармонические искажения (линейная нагрузка) | THD＜1% | ||
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD＜5.5% | ||
| Стабильность частоты на выходе, Гц | ±0,1 | ||
| Перегрузочная способность | до 105% - длительное время работы; нагрузка от 105 до 110% - переход на байпас через 60 мин; нагрузка от 110 до 125% - переход на байпас через 10 мин; нагрузка от 125 до 150% - переход на байпас через 1 мин; нагрузка более 150% - переход на байпас через 200 мс | ||
| Допустимое отклонение напряжения по фазе | 120±0,5° | ||
| Байпас | |||
| Вид (расположение) | Встроен в шасси | ||
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | ||
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% | ||
| Перегрузочная способность | Нагрузка 125% длительно. Нагрузка 125-130% - 10мин. Нагрузка 130-150% в течении 1 минута. Нагрузка более 150% в течении 300мс. | ||
| АКБ | |||
| Макс. мощность зарядн. устр. от номинала (%) | 20% | ||
| Изменение напряжения заряда, % | <1% | ||
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) | ||
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные | ||
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) | ||
| АКБ в корпусе ИБП | Нет | ||
| Управление и связь | |||
| Отображение информации | Светодиоды + ЖКД | ||
| Управление | Кнопочная панель | ||
| Последовательный порт | RS232 x 1 + RS485 x 1 | ||
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты | ||
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция | ||
| Программное обеспечение | PowerPanel | ||
| Физические характеристики | |||
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) | ||
| Уровень шума, дБ | <65 | ||
| Тепловыделение, Ватт/час | 2840 | 4260 | 5680 |
| Тепловыделение,BTU/h | 9697 | 14546 | 19394 |
| Рабочая температура (°C) | 0°C…40°C | ||
| Температура хранения, °С | -40°C…70°C | ||
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% | ||
| Размеры ИБП | |||
| Габариты (В х Ш х Г), мм | 950 х 600 х 980 | 1400 х 600 х 980 | 1400 х 600 х 980 |
| Вес, кг | 170 | 250 | 266 |
| Габариты в упаковке (В х Ш х Г), мм | 1150 x 755 x 1130 | 1600 x 755 x 1130 | 1600 x 755 x 1130 |
| Вес в упаковке, кг | 204 | 281 | 313 |
| Сертификаты | |||
| Сертификаты | ЕАС | ||
Серия Легион-ЗФ-К без отсека для АКБ на 150-200 кВА
Развернуть| Наименование модели | ЛЕГИОН-3Ф-150К | ЛЕГИОН-3Ф-200К |
|---|---|---|
| Мощность (кВА / кВт) | 150 / 150 | 200 / 200 |
| Основные характеристики | ||
| Кол-во фаз | Трехфазный ИБП | |
| Формфактор | Напольный/Башня | |
| Эффективность в нормальном режиме (%) | 96% | |
| Эффективность при работе от АКБ (%) | 96% | |
| Параллельная работа (Макс. кол-во) | до 4 однотипных ИБП | |
| КПД в ECO режиме | > 99% | |
| Старт на батареях («холодный старт») | Опция | |
| Ввод кабелей | Подвод снизу спереди, подключение к шинам | |
| МОДУЛЬНОСТЬ / МОНОБЛОК | ||
| Тип силовой части | Модульная | |
| Макс кол-во устанавливаемых модулей | 3 | 4 |
| Мощность одного силового модуля, (кВА / кВт) | 50 / 50 | |
| Вход | ||
| Двойной вход питания | Есть | |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) | |
| Коэффициент мощности по входу | 0,99 | |
| Входная частота, Гц | 50 / 60 | |
| Диапазон рабочих частот, Гц | 40 -70 | |
| Коэффициент искажений на входе, THDi | <3% | |
| Выход | ||
| Мощность (ВА) | 150000 | 200000 |
| Мощность (Вт) | 150000 | 200000 |
| Коэффициент мощности | 1 | |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |
| Точность напряжения на выходе (%) | ±1,5% (линейная нагрузка) | |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс | |
| Крест-фактор | 3:1 | |
| Гармонические искажения (линейная нагрузка) | THD＜1% | |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD＜5.5% | |
| Стабильность частоты на выходе, Гц | ±0,1 | |
| Ток короткого замыкания | До 340% в течении 200мс | |
| Перегрузочная способность | до 105% - длительное время работы; нагрузка от 105 до 110% - переход на байпас через 60 мин; нагрузка от 110 до 125% - переход на байпас через 10 мин; нагрузка от 125 до 150% - переход на байпас через 1 мин; нагрузка более 150% - переход на байпас через 200 мс | |
| Допустимое отклонение напряжения по фазе | 120±0,5° | |
| Байпас | ||
| Вид (расположение) | Встроен в шасси | |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% | |
| Перегрузочная способность | Нагрузка 125% длительно. Нагрузка 125-130% - 10мин. Нагрузка 130-150% в течении 1 минута. Нагрузка более 150% в течении 300мс. | |
| АКБ | ||
| Макс. мощность зарядн. устр. от номинала (%) | 20% | |
| Изменение напряжения заряда, % | <1% | |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) | |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные | |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) | |
| АКБ в корпусе ИБП | Нет | |
| Управление и связь | ||
| Отображение информации | Светодиоды + ЖКД | |
| Управление | Кнопочная панель | |
| Последовательный порт | RS232 x 1 + RS485 x 1 | |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты | |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция | |
| Программное обеспечение | PowerPanel | |
| Физические характеристики | ||
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) | |
| Уровень шума, дБ | <65 | |
| Тепловыделение, Ватт/час | 7100 | 9467 |
| Тепловыделение,BTU/h | 24243 | 32324 |
| Рабочая температура (°C) | 0°C…40°C | |
| Температура хранения, °С | -40°C…70°C | |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% | |
| Размеры ИБП | ||
| Габариты (В х Ш х Г), мм | 1600 х 650 х 960 | |
| Вес, кг | 305 | 350 |
| Габариты в упаковке (В х Ш х Г), мм | 800 x 1810 x 1110 | |
| Вес в упаковке, кг | 337 | 383 |
| Сертификаты | ||
| Сертификаты | ЕАС | |
Серия Легион-ЗФ-К без отсека для АКБ на 250-300 кВА
Развернуть| Наименование модели | ЛЕГИОН-3Ф-250К | ЛЕГИОН-3Ф-300К |
|---|---|---|
| Мощность (кВА / кВт) | 250 / 250 | 300 / 300 |
| Основные характеристики | ||
| Кол-во фаз | Трехфазный ИБП | |
| Формфактор | Напольный/Башня | |
| Эффективность в нормальном режиме (%) | 96% | |
| Эффективность при работе от АКБ (%) | 96% | |
| Параллельная работа (Макс. кол-во) | до 4 однотипных ИБП | |
| КПД в ECO режиме | > 99% | |
| Старт на батареях («холодный старт») | Опция | |
| Ввод кабелей | Подвод сверху сзади, клеммная колодка | |
| МОДУЛЬНОСТЬ / МОНОБЛОК | ||
| Тип силовой части | Модульная | |
| Макс кол-во устанавливаемых модулей | 5 | 6 |
| Мощность одного силового модуля, (кВА / кВт) | 50 / 50 | |
| Вход | ||
| Двойной вход питания | Есть | |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) | |
| Коэффициент мощности по входу | 0,99 | |
| Входная частота, Гц | 50 / 60 | |
| Диапазон рабочих частот, Гц | 40 -70 | |
| Коэффициент искажений на входе, THDi | <3% | |
| Выход | ||
| Мощность (ВА) | 250000 | 300000 |
| Мощность (Вт) | 250000 | 300000 |
| Коэффициент мощности | 1 | |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |
| Точность напряжения на выходе (%) | ±1,5% (линейная нагрузка) | |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс | |
| Крест-фактор | 3:1 | |
| Гармонические искажения (линейная нагрузка) | THD＜1% | |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD＜5.5% | |
| Стабильность частоты на выходе, Гц | ±0,1 | |
| Ток короткого замыкания | До 340% в течении 200мс | |
| Перегрузочная способность | до 105% - длительное время работы; нагрузка от 105 до 110% - переход на байпас через 60 мин; нагрузка от 110 до 125% - переход на байпас через 10 мин; нагрузка от 125 до 150% - переход на байпас через 1 мин; нагрузка более 150% - переход на байпас через 200 мс | |
| Допустимое отклонение напряжения по фазе | 120±0,5° | |
| Байпас | ||
| Вид (расположение) | Встроен в шасси | |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% | |
| Перегрузочная способность | Нагрузка 125% длительно. Нагрузка 125-130% - 10мин. Нагрузка 130-150% в течении 1 минута. Нагрузка более 150% в течении 300мс. | |
| АКБ | ||
| Макс. мощность зарядн. устр. от номинала (%) | 20% | |
| Изменение напряжения заряда, % | <1% | |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) | |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные | |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) | |
| АКБ в корпусе ИБП | Нет | |
| Управление и связь | ||
| Отображение информации | Светодиоды + ЖКД | |
| Управление | Кнопочная панель | |
| Последовательный порт | RS232 x 1 + RS485 x 1 | |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты | |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция | |
| Программное обеспечение | PowerPanel | |
| Физические характеристики | ||
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) | |
| Уровень шума, дБ | <65 | |
| Тепловыделение, Ватт/час | 11834 | 14200 |
| Тепловыделение,BTU/h | 40405 | 48486 |
| Рабочая температура (°C) | 0°C…40°C | |
| Температура хранения, °С | -40°C…70°C | |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% | |
| Размеры ИБП | ||
| Габариты (В х Ш х Г), мм | 2000 х 650 х 960 | |
| Вес, кг | 445 | 490 |
| Габариты в упаковке (В х Ш х Г), мм | 800 x 2220 x 1110 | |
| Вес в упаковке, кг | 490 | 540 |
| Сертификаты | ||
| Сертификаты | ЕАС | |
Серия Легион-ЗФ-К без отсека для АКБ на 400-500 кВА
Развернуть| Наименование модели | ЛЕГИОН-3Ф-400К | ЛЕГИОН-3Ф-500К |
|---|---|---|
| Мощность (кВА / кВт) | 400 / 400 | 500 / 500 |
| Основные характеристики | ||
| Кол-во фаз | Трехфазный ИБП | |
| Формфактор | Напольный/Башня | |
| Эффективность в нормальном режиме (%) | 96% | |
| Эффективность при работе от АКБ (%) | 96% | |
| Параллельная работа (Макс. кол-во) | до 3 однотипных ИБП | |
| КПД в ECO режиме | > 99% | |
| Старт на батареях («холодный старт») | Опция | |
| Ввод кабелей | Подвод сверху сзади, клеммная колодка | |
| МОДУЛЬНОСТЬ / МОНОБЛОК | ||
| Тип силовой части | Модульная | |
| Макс кол-во устанавливаемых модулей | 8 | 10 |
| Мощность одного силового модуля, (кВА / кВт) | 50 / 50 | |
| Вход | ||
| Двойной вход питания | Есть | |
| Номинальное напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |
| Диапазон входного напряжения | –40% ~ –20% (при нагрузке до 60%), –20% ~ +25% (при нагрузке до 100%) | |
| Коэффициент мощности по входу | 0,99 | |
| Входная частота, Гц | 50 / 60 | |
| Диапазон рабочих частот, Гц | 40 -70 | |
| Коэффициент искажений на входе, THDi | <3% | |
| Выход | ||
| Мощность (ВА) | 400000 | 500000 |
| Мощность (Вт) | 400000 | 500000 |
| Коэффициент мощности | 1 | |
| Напряжение при работе от АКБ (В) | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |
| Точность напряжения на выходе (%) | ±1,5% (линейная нагрузка) | |
| Защита от перегрузки в линейном режиме | 105~110% нагрузки до 60 мин, 110~125% нагрузки до 10 мин, 125~150% нагрузки до 1 мин, >150% нагрузки 200мс | |
| Крест-фактор | 3:1 | |
| Гармонические искажения (линейная нагрузка) | THD＜1% | |
| Гармонические искажения (не линейная нагрузка) (КНИ, THD) | THD＜5.5% | |
| Стабильность частоты на выходе, Гц | ±0,1 | |
| Ток короткого замыкания | До 340% в течении 200мс | |
| Перегрузочная способность | до 105% - длительное время работы; нагрузка от 105 до 110% - переход на байпас через 60 мин; нагрузка от 110 до 125% - переход на байпас через 10 мин; нагрузка от 125 до 150% - переход на байпас через 1 мин; нагрузка более 150% - переход на байпас через 200 мс | |
| Допустимое отклонение напряжения по фазе | 120±0,5° | |
| Байпас | ||
| Вид (расположение) | Встроен в шасси | |
| Напряжение, В | 3ф 380/400/415 (фаза-фаза), 220/230/240 (фаза-нейтраль) | |
| Диапазон допустимого напряжения | –40% ~ +25% при нагрузке 100% | |
| Перегрузочная способность | Нагрузка 125% длительно. Нагрузка 125-130% - 10мин. Нагрузка 130-150% в течении 1 минута. Нагрузка более 150% в течении 300мс. | |
| АКБ | ||
| Макс. мощность зарядн. устр. от номинала (%) | 20% | |
| Изменение напряжения заряда, % | <1% | |
| Напряжение шины АКБ, стнд. | 456В (±228 В средн.точ.) | |
| Тип АКБ | 2В/12В, Свинцово-кислотные, Ni-Cd, Литий-Ионные | |
| Количество АКБ в линейке, стнд. (диапазон) | 38 (36-44) | |
| АКБ в корпусе ИБП | Нет | |
| Управление и связь | ||
| Отображение информации | Светодиоды + ЖКД | |
| Управление | Кнопочная панель | |
| Последовательный порт | RS232 x 1 + RS485 x 1 | |
| Интерфейсы управления | RS-232, RS-485, SNMP-карта, EPO, сухие контакты | |
| Карта сетевого управления SNMP/ HTTP | Да, RMCARD205 - опция | |
| Программное обеспечение | PowerPanel | |
| Физические характеристики | ||
| Степень защиты IP, стнд. (Опционально) | IP20 (до IP41) | |
| Уровень шума, дБ | <65 | |
| Тепловыделение, Ватт/час | 18934 | 23667 |
| Тепловыделение,BTU/h | 64648 | 80810 |
| Рабочая температура (°C) | 0°C…40°C | |
| Температура хранения, °С | -40°C…70°C | |
| Допустимая влажность, (Без образования конденсата) (%) | 0%...95% | |
| Размеры ИБП | ||
| Габариты (В х Ш х Г), мм | 2000 х 1300 х 1100 | |
| Вес, кг | 810 | 900 |
| Габариты в упаковке (В х Ш х Г), мм | 1260 x 2250 x 1450 | |
| Вес в упаковке, кг | 984 | 1084 |
| Сертификаты | ||
| Сертификаты | ЕАС | |
Брошюра Легион-3Ф-К-Ш 10-40 кВАО нашем опыте говорят выполненные проекты
- Примеры выполненных проектов на данном оборудовании:
- Показать все
09.07.2025
Проект выполнен для медицинского центра из подмосковного города Истра. Требовалось обеспечить высококачественным бесперебойным питанием на длительное время автономии новый стационар с операционным блоком. Было использовано следующее оборудование: ИБП Сайбер Электро ЛЕГИОН-3Ф-300К мощностью 300 кВА и четыре батарейных шкафа ONTEK DBC-480. Инженеры нашей компании выполнили пуско-наладку и запуск оборудования. Также ими был собран щит байпаса для возможности дальнейшего обслуживания системы без отключения нагрузки.
25.04.2025
Для защиты производственной линии Заказчика от нестабильных параметров электропитания наша компания произвела поставку и монтаж источника бесперебойного питания Сайбер Электро Легион мощностью 120кВА/120кВт с батарейным модулем ONTEK DBC 250-260.
03.06.2024
На одной из производственных площадок в Подмосковье после установки новой линии оборудования обнаружились проблемы со стабильностью электроснабжения, которые особенно усиливались во время гроз и приводили к кратковременным отключениям. Для решения указанной проблемы наши специалисты подобрали ИБП Сайбер Электро Легион 3Ф 200К (мощностью 200 кВА) - надежный ИБП от российского производителя, спроектированный для работы в промышленных условиях. Также в решении был использован батарейный шкаф Ontek, укомплектованный батареями Delta HRL 12-480W (в количестве 40 шт).
12.05.2024
Для защиты производственной линии предприятия из Подмосковья наша компания произвела поставку и установку ИБП Сайбер Электро Легион мощностью 30 кВА со внутренними батареями Delta HRL 12-12 в количестве 40 штук. Наши инженеры выполнили пуско-наладочные работы и передали оборудование службе эксплуатации Заказчика.
13.11.2023
В данном проекте наша компания, для одного из своих постоянных Заказчиков, произвела поставку и выполнила пуско-наладку двух ИБП Сайбер Электро Легион-3фк-20К-Ш, предназначенных для защиты серверного оборудования.
26.06.2023
Для защиты нескольких станков на фабрике по производству мебели в г.Ногинск был выбран ИБП российского производства Сайбер Электро ЛЕГИОН-3Ф-30К-Ш (мощностью 30кВА/30кВт) со встроенными батареями. Наша компания обеспечила его поставку, ввод в эксплуатацию, а также обучила персонал Заказчика работе с данным оборудованием.
08.02.2023
Поставка, монтаж и ПНР 2-х источников Сайбер Электро Legion-3F-40K-SH мощностью 40 кВА каждый (с подключением в параллель) с внутренними батареями Delta DTM 1212 на замену вышедшим из строя ИБП Chloride 80Net 40kVA. Данная система питает серверную комнату (IT-оборудование и систему кондиционирования) в одном из офисов в Москве.
Сопутствующие товары |
Блок-контейнеры для установки ИБП вне помещений
|
Связанные услуги |
