ИБП Связь инжиниринг СИП380А МД

Модульные ИБП СИП380А МД мощностью 60-1000 кВА с двойным преобразованием напряжения предназначены для защиты ЦОД, ЛВС, банковских систем, баз данных и любых других инфраструктурных решений, требующих кондиционированного трехфазного электропитания. Модульная конструкция позволяет легко масштабировать систему добавлением силовых блоков. Для резервирования можно выделить несколько силовых модулей с возможностью гибкого подключения при превышении нагрузки. Кроме этого, модульные ИБП поддерживают параллельное включение до четырех или шести систем для умножения мощности или обеспечения уровня резервирования N+х.

Основные преимущества

ИБП "Связь инжиниринг" - сделано в России

Подключение

Простое обслуживание и гибкость благодаря модульной конструкции системы
Высокий коэффициент мощности 1.0 для увеличения плотности мощности
Однофазные и трехфазные системы с синусоидальным выходным напряжением и нулевым временем переключения на аккумуляторы
Наращивание мощности или резервирование параллельным включением до четырех или шести систем
Увеличение времени автономной работы подключением внешних блоков аккумуляторов большой емкости
Опциональные разделительные трасформаторы для изменения режима нейтрали в случае различных источников питания или для гальванической развязки входа и выхода

Управление

Информативный ЖК-дисплей с сенсорным экраном
Интерфейсы управления RS-232, RS-485 (Modbus)
Внутренние слоты для карт расширения SNMP и "сухие" контакты
Порт аварийного отключения (EPO)
Дополнительный интерфейс "сухие" контакты

Установка и эксплуатация

Совместимость с генераторными установками
Высокая надежность благодаря параллельному резервированию управления
Настройка гибкого параллельного резервирования при превышении мощности

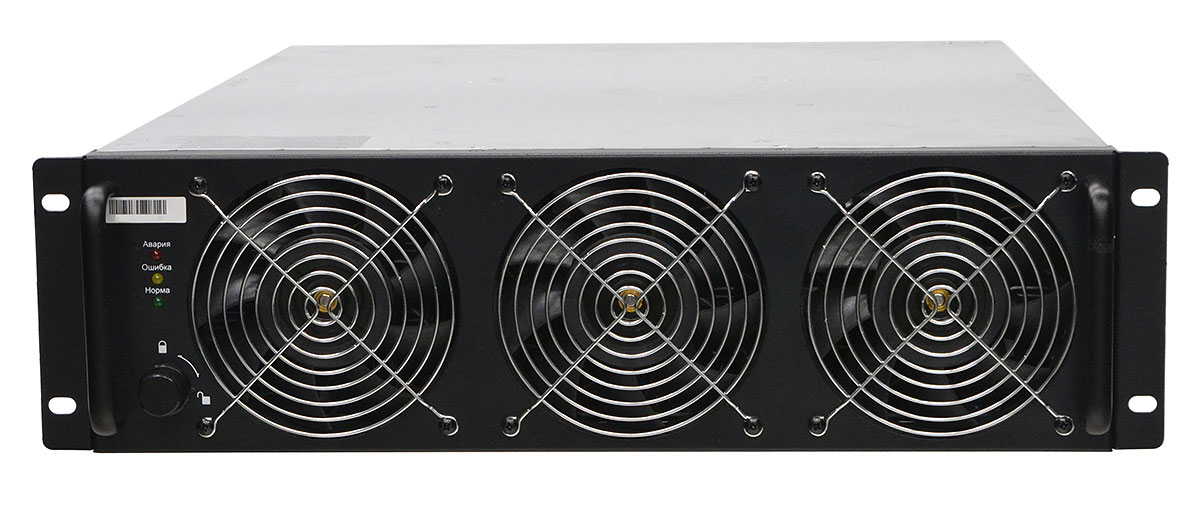

Комплектация стандартными силовыми и батарейными модулями высотой 3U
Простое обслуживание и легкая замена силовых модулей, отдельная панель управления в каждом модуле
Интеллектуальный заряд аккумуляторов для продления их срока службы
Автоматическое самотестирование для увеличения надежности системы

Подробное описание

Стандартные габариты кабинета ИБП для простой установки

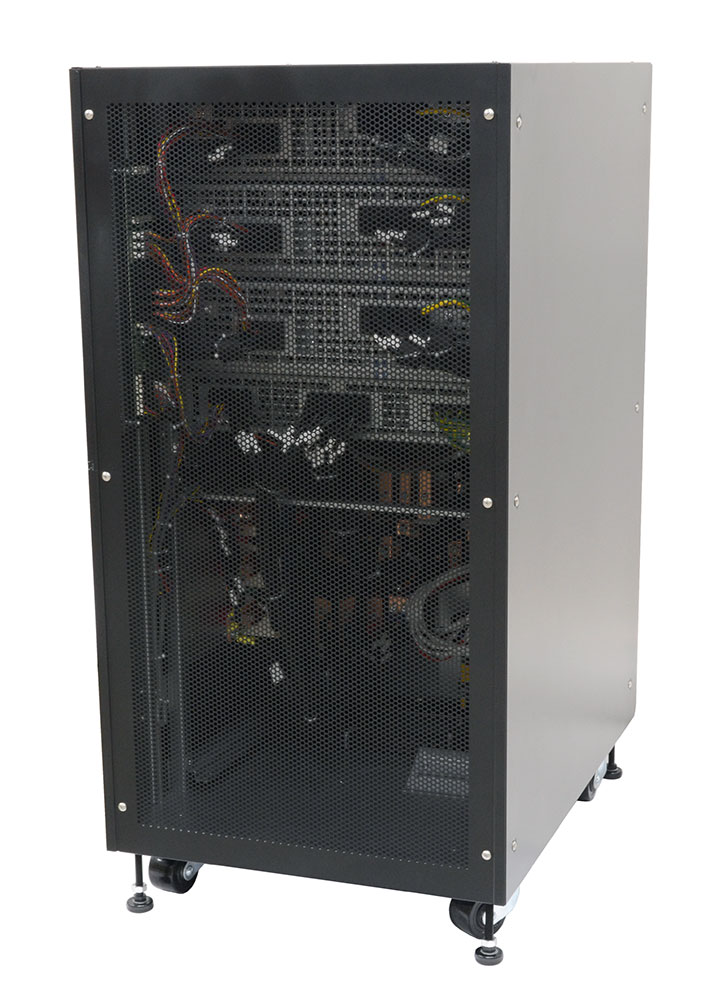

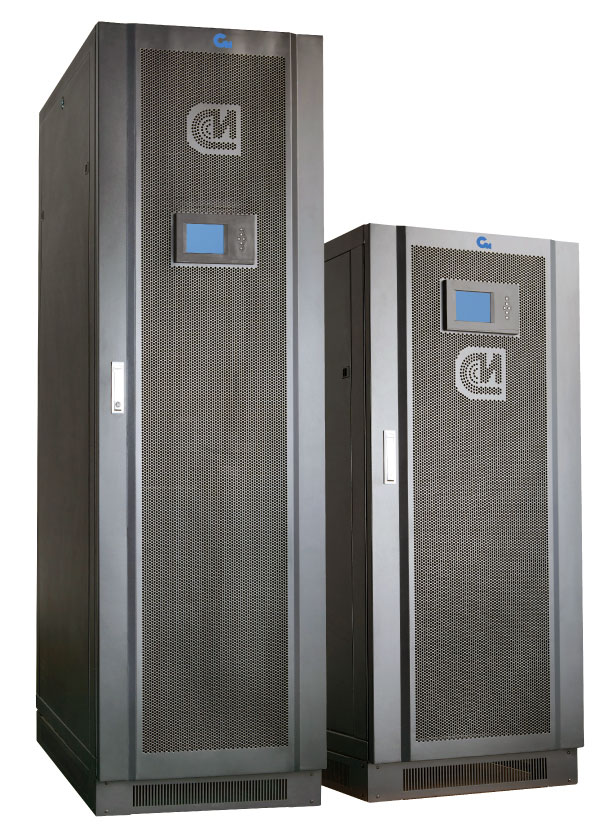

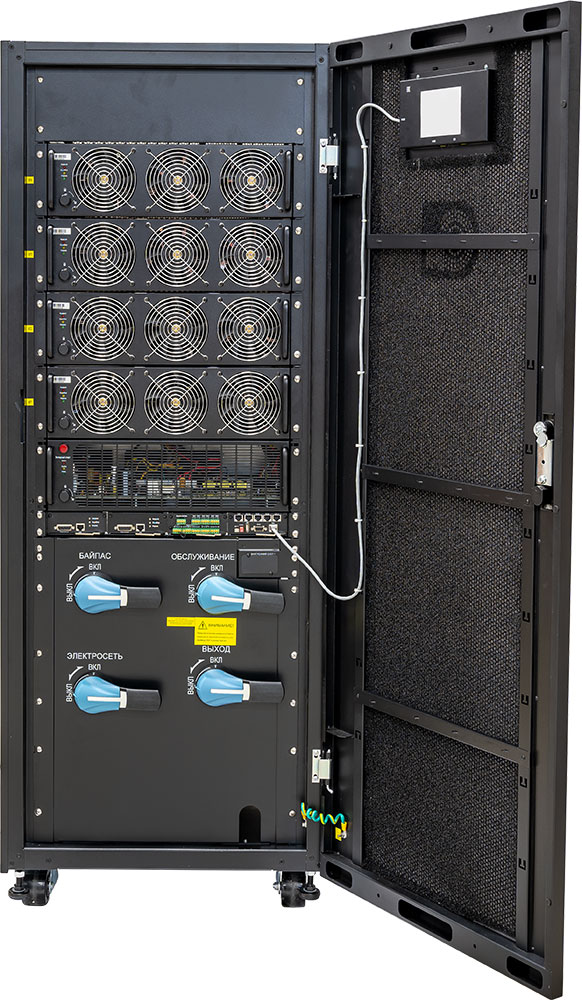

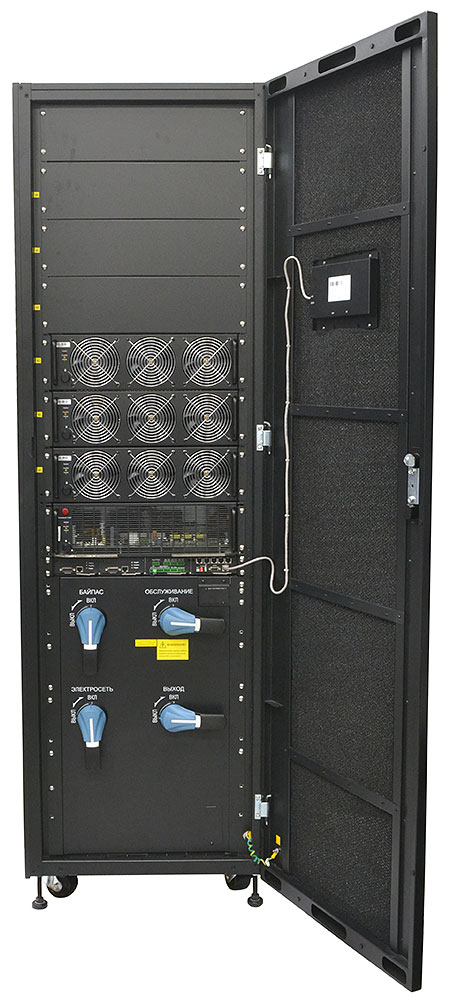

Кабинет модульного ИБП выполнен в габаритах стандартного 19'' монтажного шкафа, что позволяет устанавливать его в один ряд с прочим ИТ-оборудованием. Доступен батарейный кабинет для установки 36 штук аккумуляторных батарей емкостью до 120 Ач. Одновременно с силовыми модулями в кабинет ИБП могут устанавливаться батарейные модули стандартизированной высоты 3U, которые комплектуются аккумуляторами 9 Ач.

Конструктивно кабинеты ИБП различаются по количеству фаз на входе и выходе, а также типу силовой шины и соответственно используемым модулям. В одной системе одновременно могут применяться силовые модули только одинаковой мощности.

ИБП с однофазным выходом:

Кабинет ИБП	Фазы на входе и входе	Совместимые силовые модули	Кол-во силовых модулей
СИП380А30МДШ14-11	1 в 1 фазы	6 кВА	3 и 1 резервный
СИП380А50МДШ14-11	1 в 1 фазы	10 кВА	5
СИП380А100МДШ20-11	1 в 1 фазы	10 кВА	10
СИП380А30МДШ14-31	3 в 1 фазы	6 кВА	3 и 1 резервный
СИП380А50МДШ14-31	3 в 1 фазы	10 кВА	5
СИП380А100МДШ20-31	3 в 1 фазы	10 кВА	10

ИБП с трехфазным выходом на базе двухуровневого инвертора:

Кабинет ИБП	Фазы на входе и входе	Совместимые силовые модули	Кол-во силовых модулей
СИП380А60МДШ14-33	3 в 3 фазы	10 кВА, 15 кВА, 20 кВА	3 и 1 резервный
СИП380А100МДШ14-33	3 в 3 фазы	10 кВА, 15 кВА, 20 кВА	5
СИП380А200МДШ20-33	3 в 3 фазы	10 кВА, 15 кВА, 20 кВА	10
СИП380А250МДШ20-33	3 в 3 фазы	25 кВА	10
СИП380А300МДШ20-33	3 в 3 фазы	30 кВА	10
СИП380А320МДШ20-33	3 в 3 фазы	40 кВА	8
СИП380А400МДШ20-33	3 в 3 фазы	40 кВА	10
СИП380А520МДШ20-33	3 в 3 фазы	40 кВА	13

ИБП с трехфазным выходом на базе трехуровневого инвертора:

Кабинет ИБП	Фазы на входе и входе	Совместимые силовые модули	Кол-во силовых модулей
СИП380А150МДШ12-33/50	3 в 3 фазы	50 кВА	3
СИП380А200МДШ20-33/50	3 в 3 фазы	50 кВА	4
СИП380А300МДШ20-33/50	3 в 3 фазы	50 кВА	6
СИП380А400МДШ20-33/50	3 в 3 фазы	50 кВА	8
СИП380А500МДШ20-33/50	3 в 3 фазы	50 кВА	10
СИП380А600МДШ20-33/50	3 в 3 фазы	50 кВА	12

Высокая надежность и простое масштабирование

Несколько резервных силовых модулей и возможность параллельной работы до четырех кабинетов ИБП позволяют достичь высокого уровня надежности и отказоустойчивости модульной системы бесперебойного питания. При наличии достаточного места в шкафу ИБП силовые модули могут быть добавлены в процессе эксплуатации по мере роста мощности защищаемого оборудования. Таким образом, инвестиции в инфраструктуру возможно спланировать в зависимости от потребностей в гарантированном электропитании.

Для плавного старта с источника электропитания реализовано пошаговое включение силовых модулей один за другим. Это особенно важно при совместной эксплуатации ИБП с генератором.

Удобная индикация

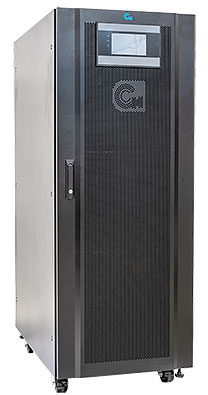

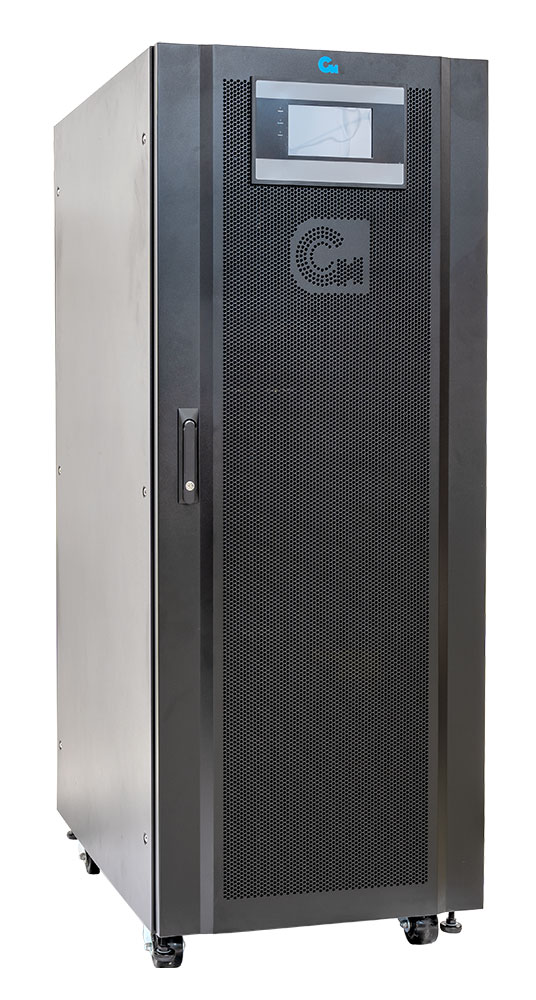

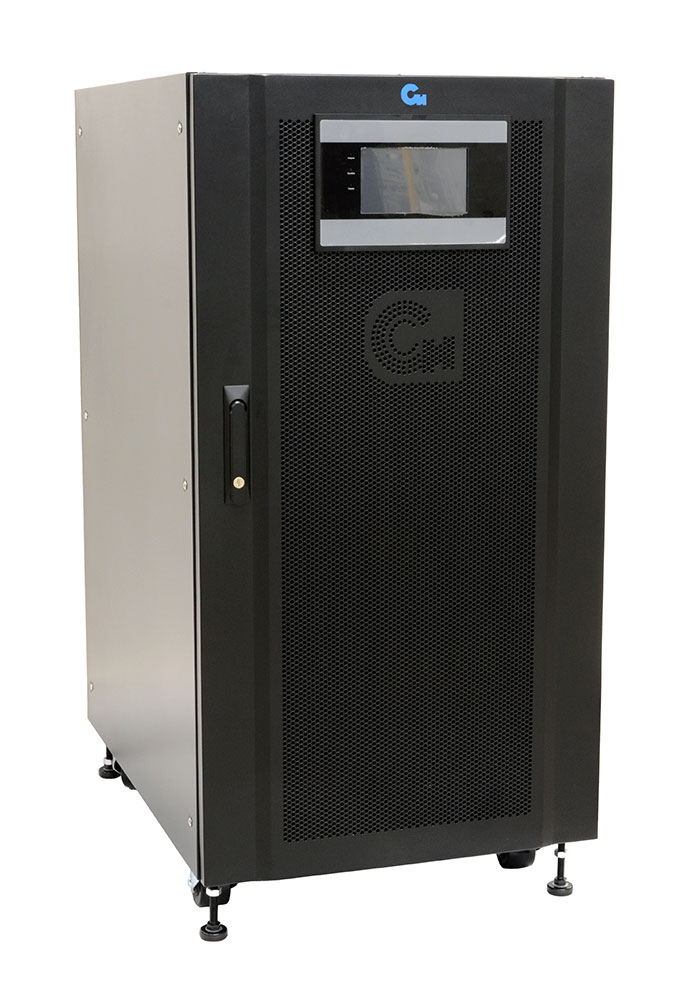

На передней дверце ИБП находиться сенсорный жидкокристаллический дисплей 4.7 дюймов, позволяющий получать полную информацию о состоянии всей системы бесперебойного питания и электросети. Для наглядного отображения работы системы может быть вызвана мнемосхема, при нажатии на элементы которой открывается соответствующий раздел параметров.

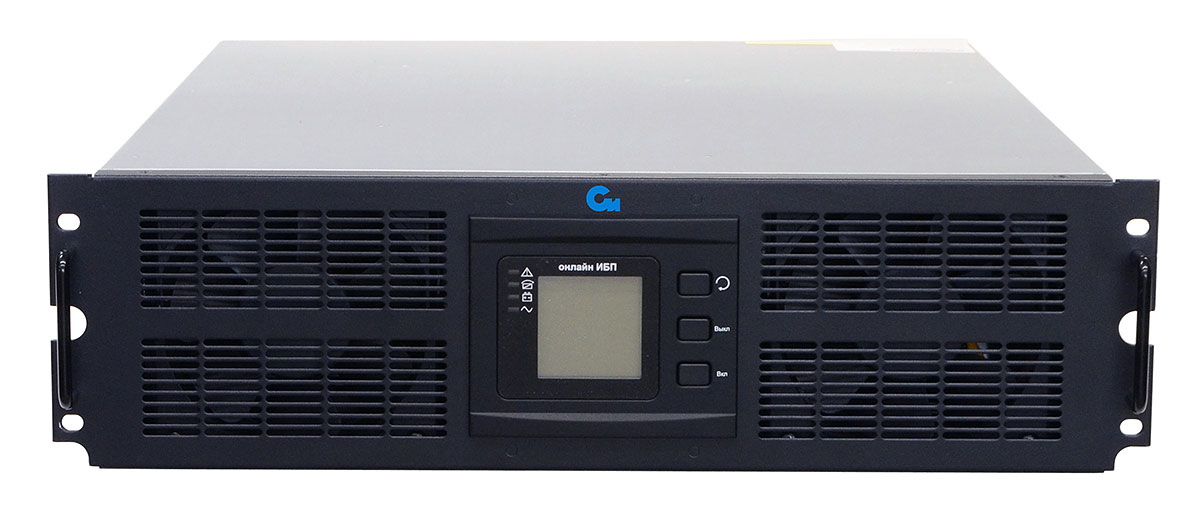

Дополнительно каждый силовой модуль оснащается индивидуальным ЖК-дисплеем с кнопками управления, позволяющим контролировать его состояние.

Большой выбор коммуникационных интерфейсов

Для мониторинга ИБП в блок управления встроены основные коммуникационные порты RS232 и RS485 для связи по протоколу Modbus RTU. Кроме того, есть два встроенных слота для установки карт мониторинга SNMP или интерфейса «сухие» контакты.

На лицевой панели блока управления выведена светодиодная мнемосхема и кнопка аварийного отключения, защищенная от случайного нажатия прозрачным колпачком. При эксплуатации с внешним батарейным кабинетом может быть подключен внешний датчик термокомпенсации зарядного тока, что продляет срок службы аккумуляторов.

Подробней про возможности удаленного мониторинга и контроля ИБП "Связь инжиниринг".

Простая установка и обслуживание

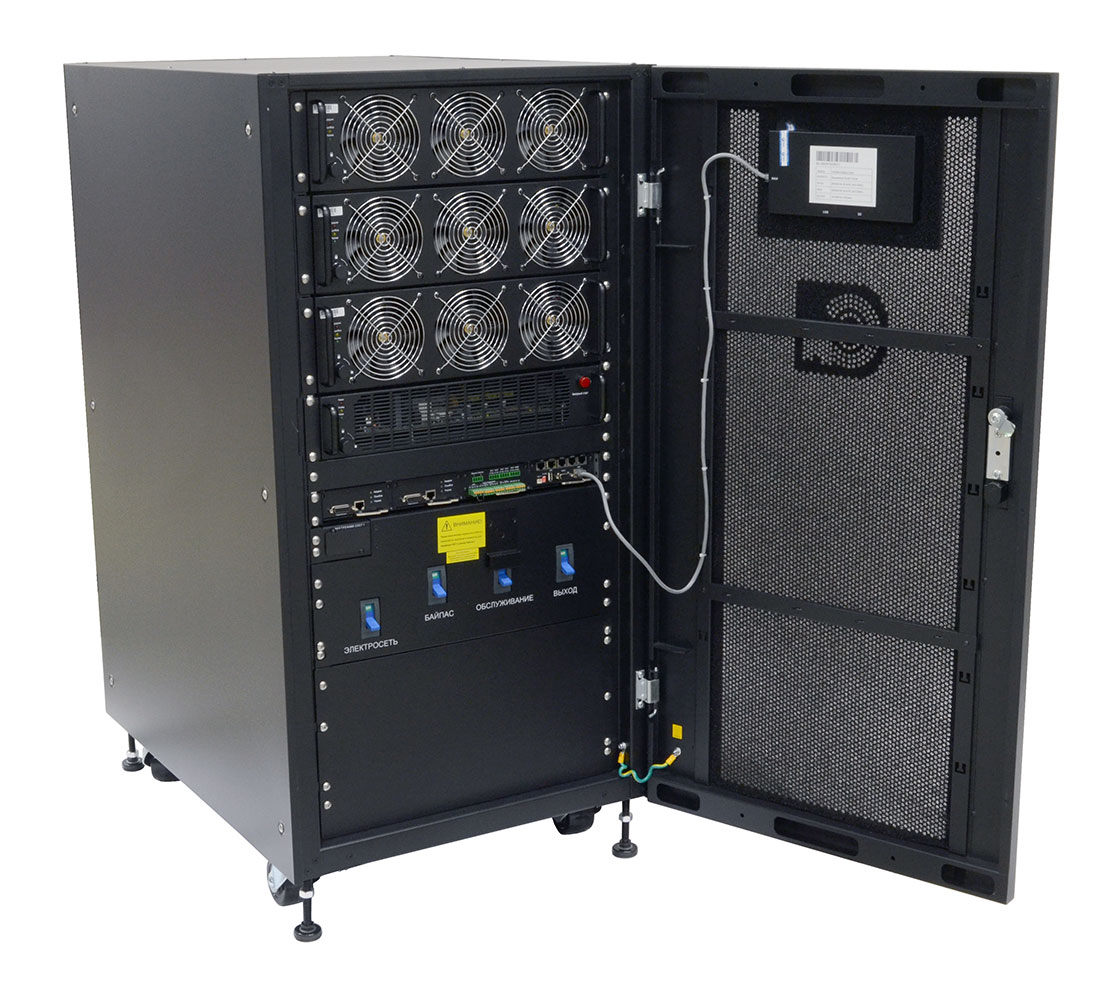

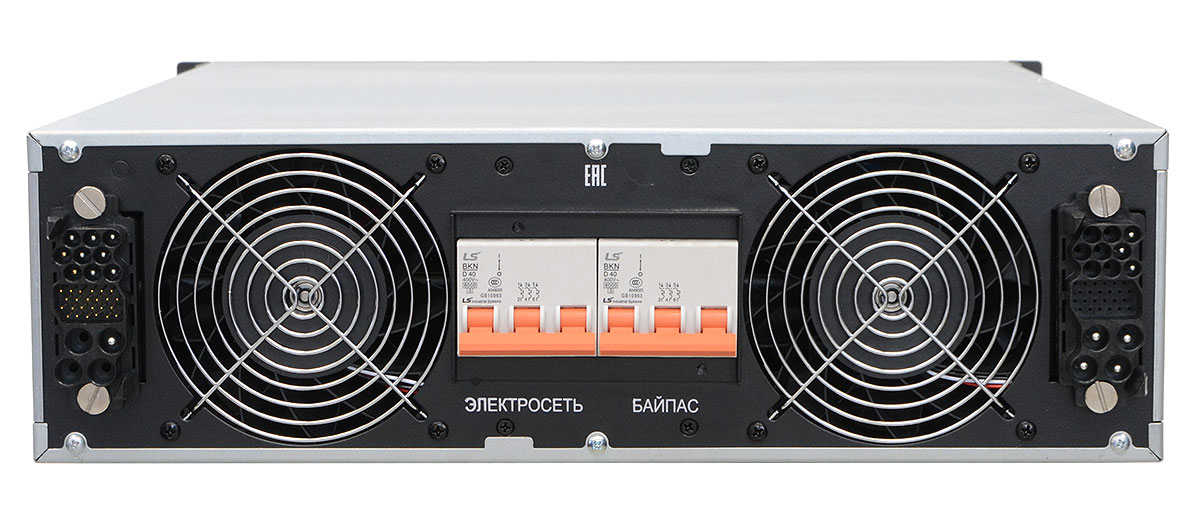

Модульная конструкция ИБП значительно упрощает доставку и установку системы, а также проведение обслуживания и ремонта. Силовые модули инсталлируются непосредственно на месте эксплуатации и могут быть заменены обслуживающим персоналом заказчика. Подключение и отключение модуля в общую систему осуществляется винтом крепления модуля в правом верхнем углу. Если при работающем модуле выкрутить винт он автоматически выводиться системой из эксплуатации.

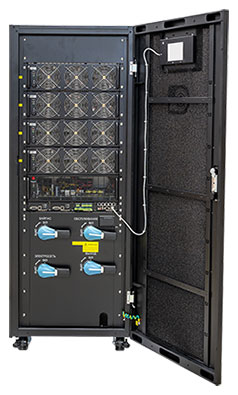

Кабинеты ИБП имеют встроенный сервисный выключатель байпас с механической защитой от случайного включения. При снятии металлической пластины, блокирующей выключатель байпас, срабатывает контрольный переключатель переводящий систему в обходной режим. Таким образом, исключается риск случайного повреждения инвертора. Если используется дополнительный внешний щит байпас, то могут подключаться опережающие контакты.

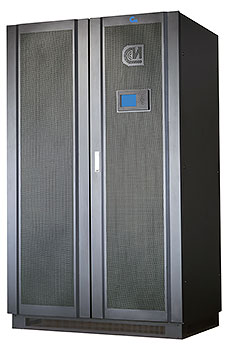

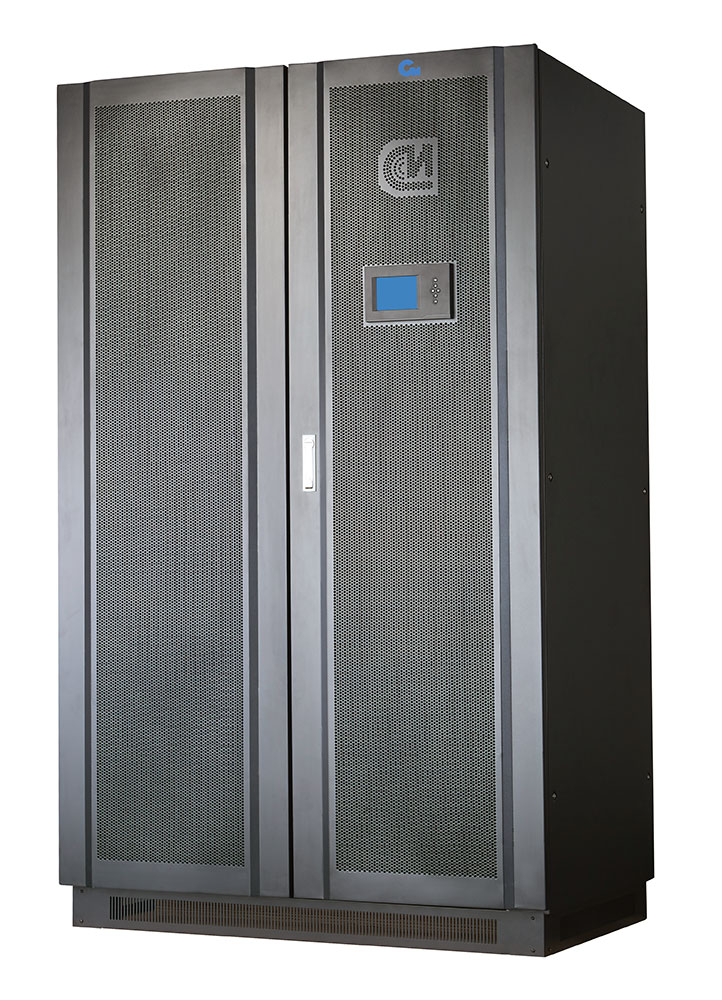

Наиболее популярный кабинет СИП380А МД 200 кВА позволяет делать ввод соединительных кабелей сверху или снизу, что особенно удобно при прокладке инфраструктуры в центрах обработки данных.

Варианты поставки

Модель	Мощность, кВА	Количество модулей
СИП380А20МА14.9-33	20	два силовых модуля мощностью по 10кВА
СИП380А30МА20.9-33	30	два силовых модуля мощностью 15 кВА
СИП380А100МД20.10-33	100	пять силовых модулей мощностью по 20 кВт
СИП380А150МД12.10-33/50	150	три силовых модулей мощностью по 50 кВт
СИП380А200МД20.10-33	200	десять силовых модуля мощностью по 20 кВт
СИП380А200МД20.10-33/50	200	четыре силовых модуля мощностью по 50 кВт
СИП380А250МД20.10-33	250	десять силовых модуля мощностью по 25 кВт
СИП380А300МД20.10-33/50	300	шесть силовых модулей мощностью по 50 кВт
СИП380А320МД20.9-33	320	восемь силовых модулей мощностью по 40кВА
СИП380А400МД20.9-33	400	десять силовых модуля мощностью по 40кВА
СИП380А400МД20.10-33/50	400	восемь силовых модулей мощностью по 50 кВт
СИП380А500МД20.10-33/50	500	десять силовых модулей мощностью по 50 кВт
СИП380А520МД20.9-33	520	13 силовых модуля мощностью по 40кВА
СИП380А600МД20.10-33/50	600	двенадцать силовых модулей мощностью по 50 кВт
СИП380А800МД20.9-33	800	двадцать силовых модуля мощностью по 40кВА
СИП380А800МД20.10-33/50	800	шестнадцать силовых модулей мощностью по 50 кВт
СИП380А1000МД20.10-33/50	1000	двадцать силовых модулей мощностью по 50 кВт
СИП380А1040МД20.9-33	1040	двадцать шесть силовых модуля мощностью по 40кВА
СИП380А1560МД20.9-33	1560	тридцать девять силовых модулей мощностью по 40кВА
