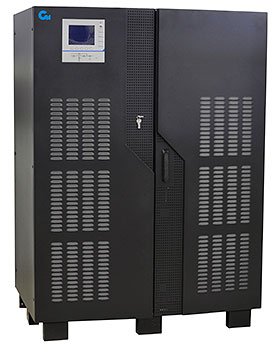

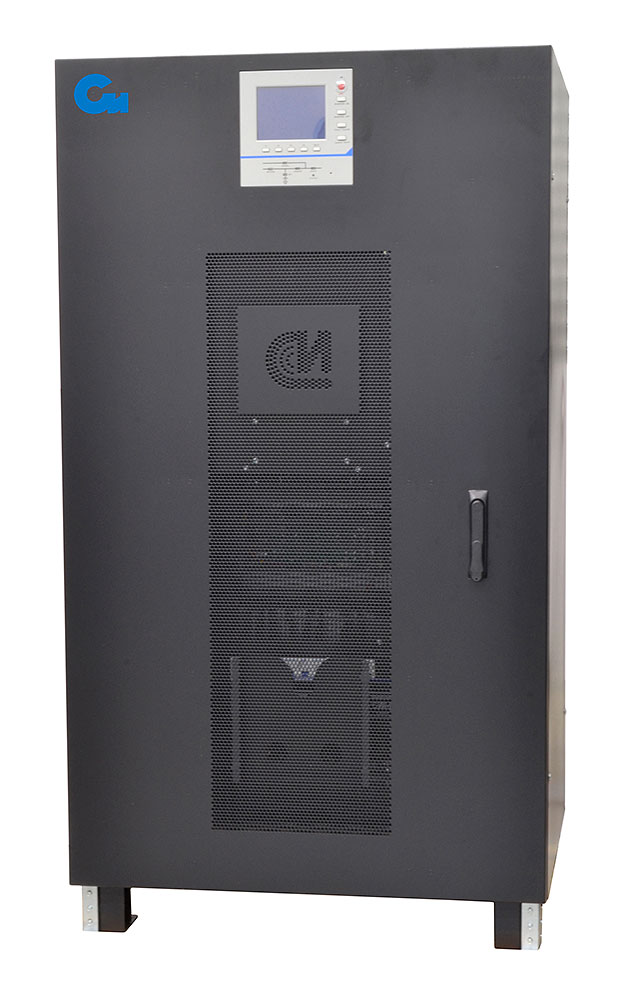

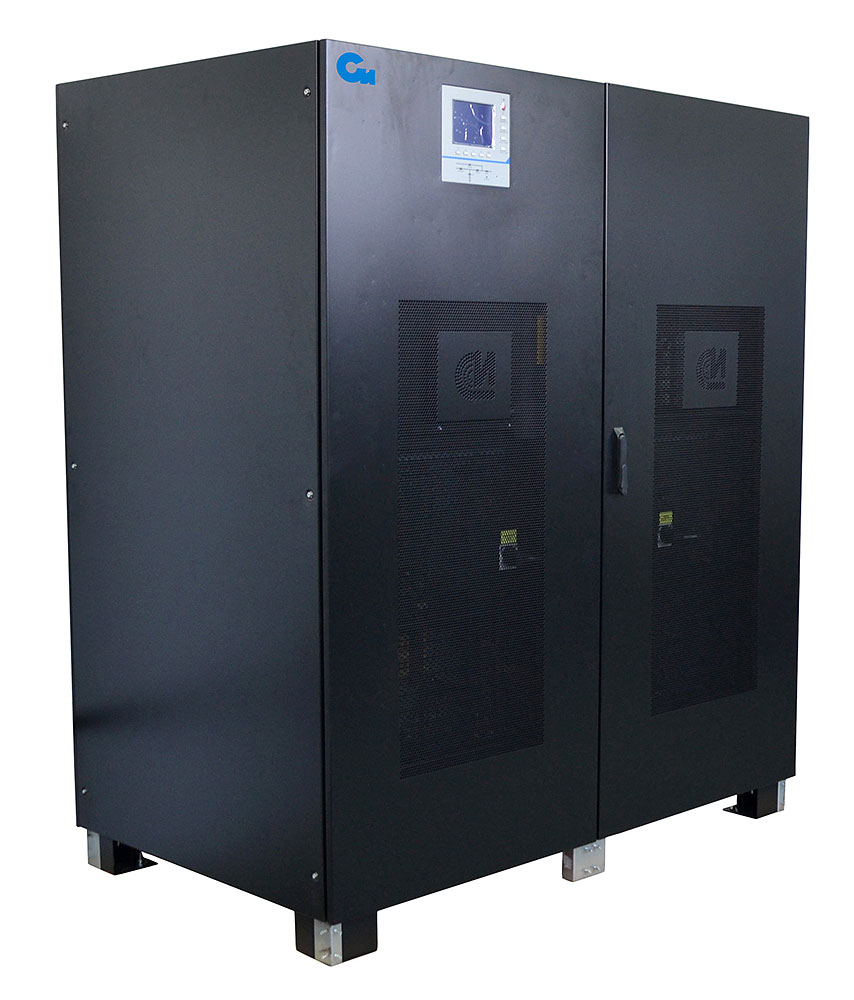

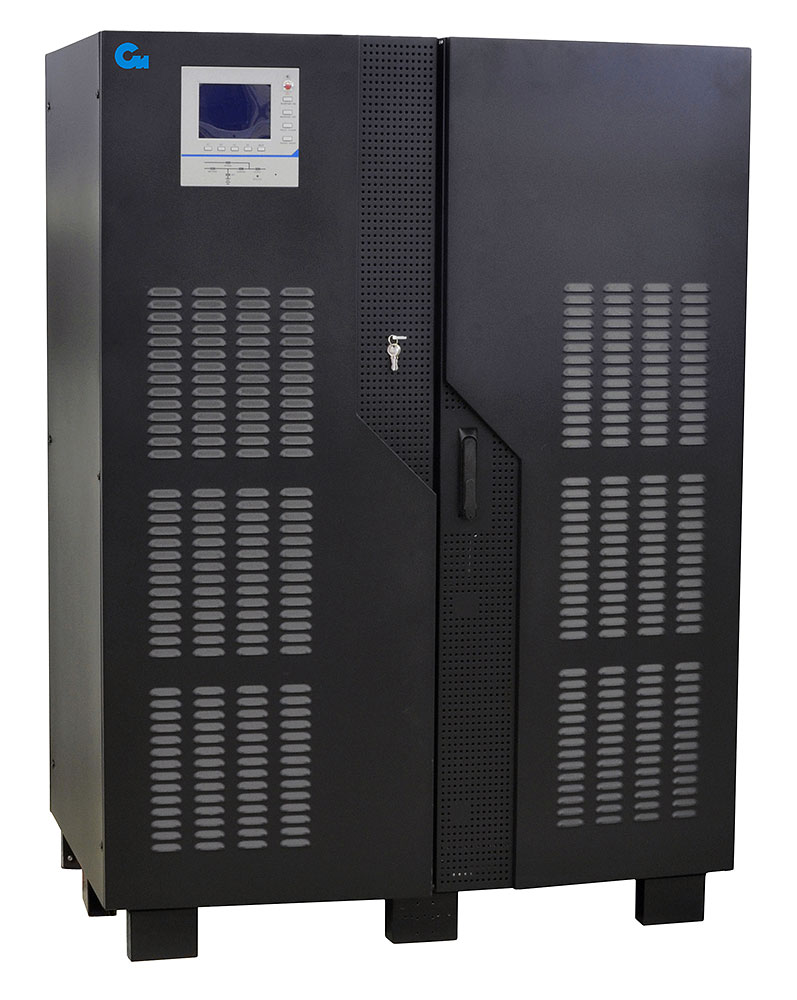

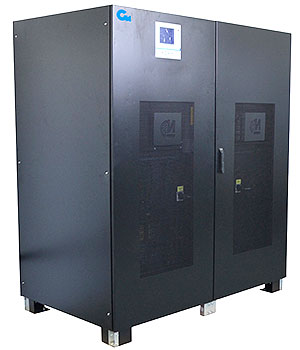

ИБП Связь инжиниринг СИП380Б

Источники бесперебойного питания СИП380Б мощностью 10-800 кВА с двойным преобразованием напряжения предназначены для защиты ЦОД, ЛВС, банковских систем, медицинского, производственного, промышленного оборудования и любых других инфраструктурных решений, требующих кондиционированного трехфазного электропитания большой мощности.

Параллельное включение до 6 ИБП обеспечивает умножение мощности или резервирование, в том числе с общим батарейным кабинетом для всей системы. Встроенный разделительный трансформатор на выходе инвертора и входной разделительный трансформатор обеспечивают высокий уровень защиты нагрузки. Высокий выходной коэффициент мощности 0.9 подходит для подключения оборудования с большей активной мощностью.

ИБП "Связь инжиниринг" - сделано в России

Основные преимущества

Подключение

Высокий коэффициент мощности 0.9
Трехфазные системы с синусоидальным выходным напряжением и нулевым временем переключения на аккумуляторы
Наращивание мощности или резервирование параллельным включением до 6 устройств
Возможность использования в параллельной системе общего батарейного кабинета для двух ИБП
Разделительный трасформатор для гальванической развязки входа и выхода

Управление

Интерфейсы управления RS-232, RS-485 (Modbus), SNMP-карты
Интерфейс подключения ДГУ и синхронизации с независимым питанием
Порт аварийного отключения (EPO)
Дополнительный внешний сервисный байпас (опционально)
Панель управления с графическим дисплеем

Установка и эксплуатация

Совместимость с генераторными установками
Минимальный вес и компактная установка (всего 0.85м2 для 250кВА)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Подключение датчика температурной компенсации заряда для внешнего батарейного блока
Возможна инсталляция вплотную к стене
Плавный пуск системы при использовании нескольких ИБП, функция задержки при включении
Функции отключения заряда АКБ при работе от ДГУ для экономии топлива (опционально)

Подробное описание

Развязывающий трансформатор

ИБП построен по трансформаторной схеме, включающей гальваническую развязку нагрузки и входной электросети. Это позволяет повысить безопасность эксплуатации оборудования, уменьшить влияние электросети и исключить возможность появления постоянной составляющей тока на выходе. Кроме того, низкочастотное преобразование снижает помехи для чувствительного оборудования, а трансформатор в выходной цепи позволяет подключать к ИБП нагрузку с большими пиковыми токами потребления как электродвигатели станков, частотные преобразователи и т.п.

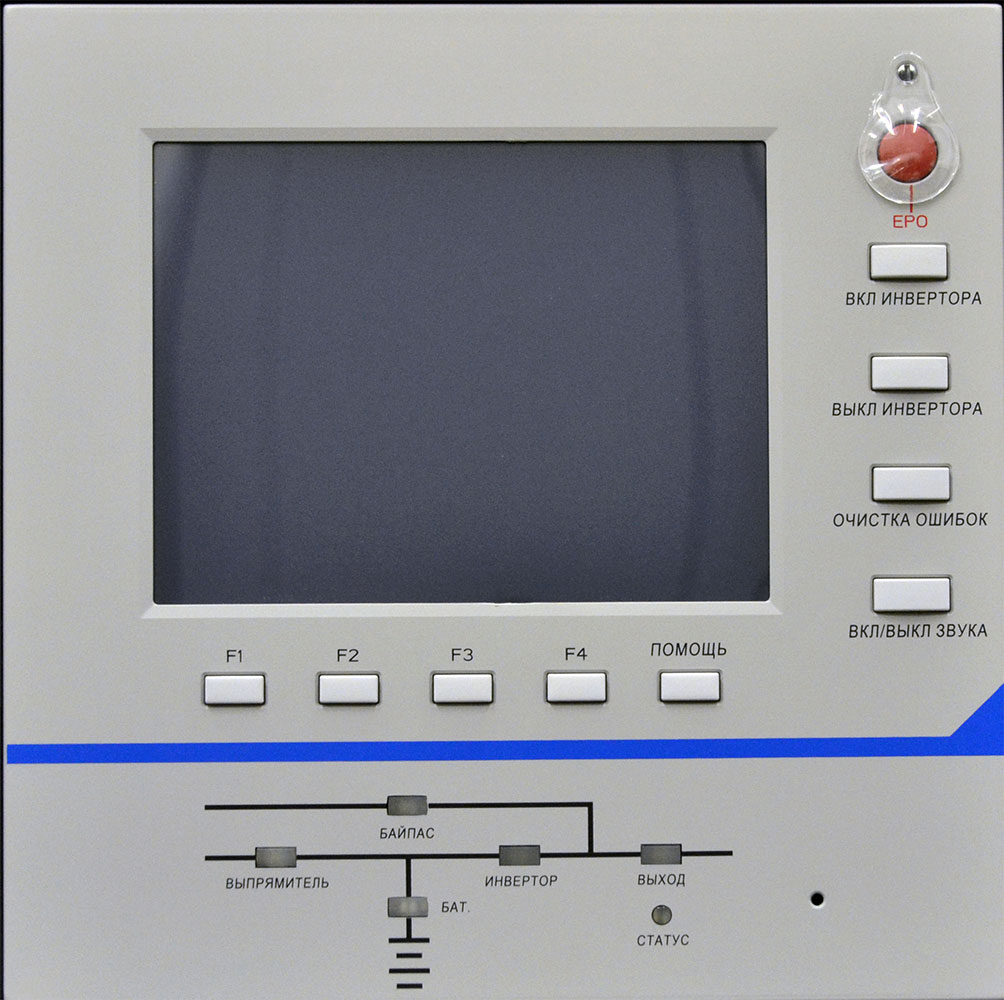

Информативный ЖК-дисплей

На передней дверце ИБП расположен большой жидкокристаллический дисплей с диагональю 6 дюймов. Он интегрирован с панелью управления, содержащей также кнопки управления и кнопку аварийного отключения, защищенную от случайного нажатия прозрачным колпачком. Ниже дисплея расположена светодиодная мнемосхема, наглядно отображающая режим работы ИБП.

Удаленный мониторинг

ИБП может управляться с помощью соединения по порту RS232 или RS485 по протоколу Modbus. В панели управления встроен релейный интерфейс «сухие» контакты, сигнализирующий о состоянии электросети, инвертора и байпаса. Опционально доступна карта удаленного управления SNMP для мониторинга состояния ИБП и электросети по локальной сети или через Интернет.

Подробней про возможности удаленного мониторинга и контроля ИБП "Связь инжиниринг".

Зарядное устройство большой мощности

Встроенное зарядное устройство ИБП может обеспечивать высокий ток заряда для аккумуляторных батарей. Это позволяет подключать к ИБП аккумуляторы большой емкости, создавая систему с длительным временем автономной работы.

Для продления срока службы аккумуляторов заряд производиться в несколько этапов. После разряда аккумуляторы заряжаются постоянным током до достижения 90% емкости, потом постоянным напряжением до полного заряда. Затем происходит непрерывный подзаряд для компенсации естественного процесса саморазряда АКБ. Применение управляемого алгоритма заряда значительно увеличивает ресурс аккумуляторных батарей.

Параллельная работа

В параллельном режиме может работать до шести ИБП для резервирования 2N или увеличения суммарной мощности системы. При включении параллельной системы автоматически выбирается ведущее устройство. В случае возникновении в нем ошибки один из ведомых блоков становиться ведущим.

Варианты поставки

Модель	Мощность, кВА
СИП380Б10БД.9-33	10
СИП380Б20БД.9-33	20
СИП380Б30БД.9-33	30
СИП380Б40БД.9-33	40
СИП380Б60БД.9-33	60
СИП380Б80БД.9-33	80
СИП380Б100БД.9-33	100
СИП380Б120БД.9-33	120
СИП380Б160БД.9-33	160
СИП380Б200БД.9-33	200
СИП380Б250БД.9-33	250
СИП380Б300БД.9-33	300
СИП380Б400БД.9-33	400
СИП380Б500БД.9-33	500
СИП380Б600БД.9-33	600
