ИБП Связь инжиниринг СИПБ 1-3 кВА

ИБП серии СИПБ 1-3 кВА предназначены для защиты электропитания оборудования с максимальной потребляемой мощностью до 3000 ВА от всех нестабильностей и нарушений в работе однофазной электросети. Благодаря применению технологии двойного преобразования они позволяют обеспечить напряжением высокого качества серверы и рабочие станции, сетевые коммутаторы и маршрутизаторы, системы хранения данных и другую технику, чувствительную к нарушениям электроснабжения. В зависимости от потребностей электропитания оборудования значение выходного напряжения может быть установлено 200, 208, 220, 230, 240 вольт, а частота 50 или 60 герц.

ИБП "Связь инжиниринг" - сделано в России.

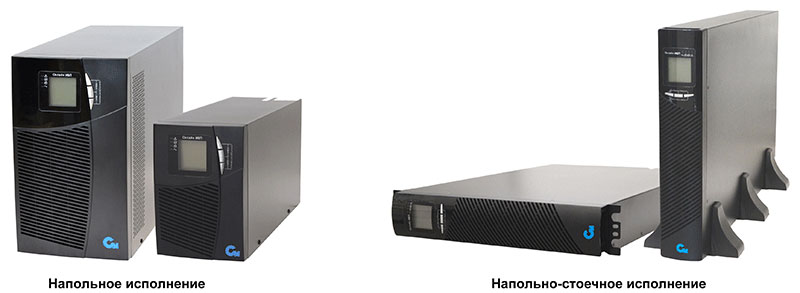

Конструктивные исполнения для любых задач. Доступны два конструктивных исполнения корпуса: для напольной и напольно-стоечной установки (RT, Rack Tower) мощностью 1000 ВА, 1500 ВА, 2000 ВА и 3000 ВА.

Основные преимущества

Подключение

Выходной коэффициент мощности до 0.9 обеспечивает высокую плотность мощности
Большое количество выходных розеток, для моделей 3000 ВА дополнительная розетка большой мощности
Синусоидальное выходное напряжение во всех режимах работы и нулевое время переключения на аккумуляторы
Увеличение времени автономной работы подключением внешних батарейных блоков
Автоматическое включение оборудования при восстановлении электросети
"Холодный" старт - включение ИБП при отсутствии электропитания
Управление группами розеток, приоритетное электропитание ответственного оборудования
Доступны модели с повышенным током заряда для подключения аккумуляторных блоков большой емкости

Управление

Информативный ЖК-дисплей с дополнительной светодиодной индикацией
Встроенные интерфейсы управления USB, RS-232
Внутренний слот для карт SNMP, Modbus или "сухие" контакты
Настраиваемый порт аварийного отключения (EPO)

Установка и эксплуатация

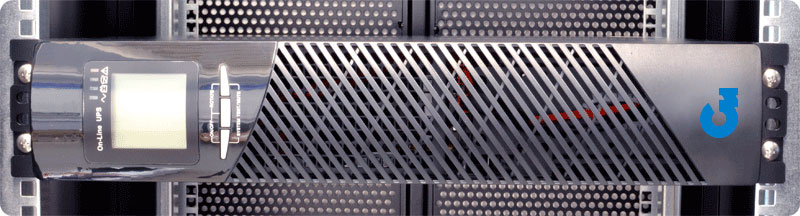

Универсальная установка в 19" стойку или на пол
Режим высокой эффективности для экономии электроэнергии (ЕСО режим)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Автоматическое самотестирование для увеличения надежности системы
"Горячая" замена аккумуляторов без отключения оборудования (опционально)

Подробное описание

Ключевые отличия моделей СИПБ приведены в таблице
Модель для напольной установки	СИПБ1БА.9-11	СИПБ1,5БА.9-11	СИПБ2БА.9-11	СИПБ3БА.9-11
Модель для напольно-стоечной установки	СИПБ1КА.9-11	СИПБ1,5КА.9-11	СИПБ2КА.9-11	СИПБ3КА.9-11
Номинальная мощность	1000 ВА	1500 ВА	2000 ВА	3000 ВА
Напряжение шины постоянного тока	36 В	72 В	72 В	72 В
Количество аккумуляторов	З штуки	6 штук	6 штук	6 штук
Выходные розетки напольной модели	3хIEC320 C13	8хIEC320 C13	8хIEC320 C13	8хIEC320 C13 + 1xC19
Выходные розетки напольно-стоечной модели	6хIEC320 C13	8хIEC320 C13	8хIEC320 C13	8хIEC320 C13 + 1xC19
Вход от электросети	IEC320 C14	IEC320 C20	IEC320 C20	IEC320 C20
Глубина корпуса напольно-стоечных моделей	430 мм	690 мм	690 мм	690 мм

Информативная индикация

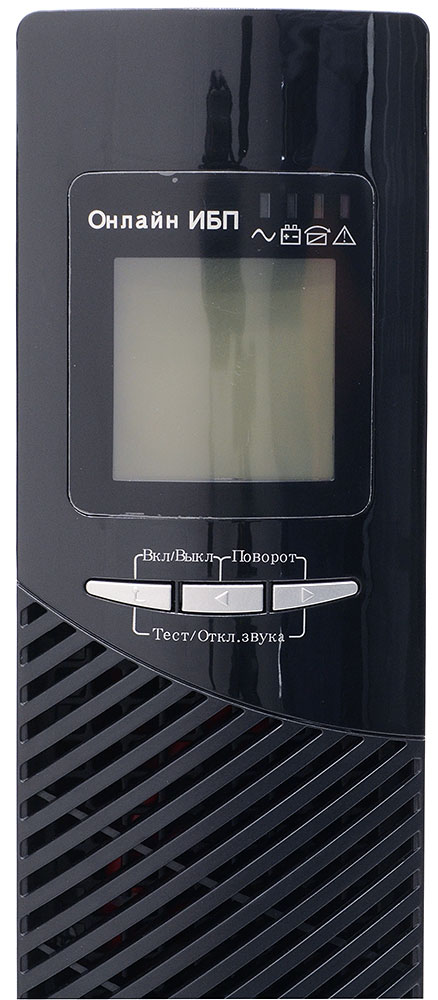

Все модели оснащены цифровыми жидкокристаллическими дисплеями и совмещенными с ним четырьмя светодиодными индикаторами, отображающими состояние ИБП и электросети. В напольно-стоечном исполнении корпуса возможен поворот изображения на дисплее нажатием комбинации кнопок. В нормальном режиме работы отображается подробная информация об основных рабочих параметрах:

Напряжение и частота в электросети
Уровень заряда аккумуляторов и нагрузки
Работоспособность вентиляторов охлаждения

Чтобы избежать случайного нажатия кнопок основные операции, как включение и выключение, запуск самотестирования, выполняются нажатием комбинации из двух кнопок. Кроме того, изменение состояния и аварийные ситуации дублируются звуковыми сигналами с возможностью отключения.

Большой выбор коммуникационных интерфейсов во всех моделях ИБП

Коммуникационные порты RS232 и USB. Позволяют получать информацию о состоянии и основных параметрах ИБП и электросети. Одновременно может работать один из портов.

Внутренний слот для установки плат управления SNMP, «сухие» контакты или modbus. Слот предназначен для установки одной из стандартных карт мониторинга и управления: сетевой карты, работающей по протоколу SNMP, релейной карты «сухие» контакты (AS400) или платы с интерфейсом Modbus RTU. Доступно исполнение СИПБ для монтажа в 19'' шкаф с встроенным интерфейсом "сухие" контакты и свободным слотом для установки других карт.

Вход аварийного отключения (АОП или EPO). Обеспечивает экстренное отключение ИБП и подключенного к нему оборудования, например, при срабатывании пожарной сигнализации. В меню доступна настройка срабатывания от замыкания или размыкания контактов АОП.

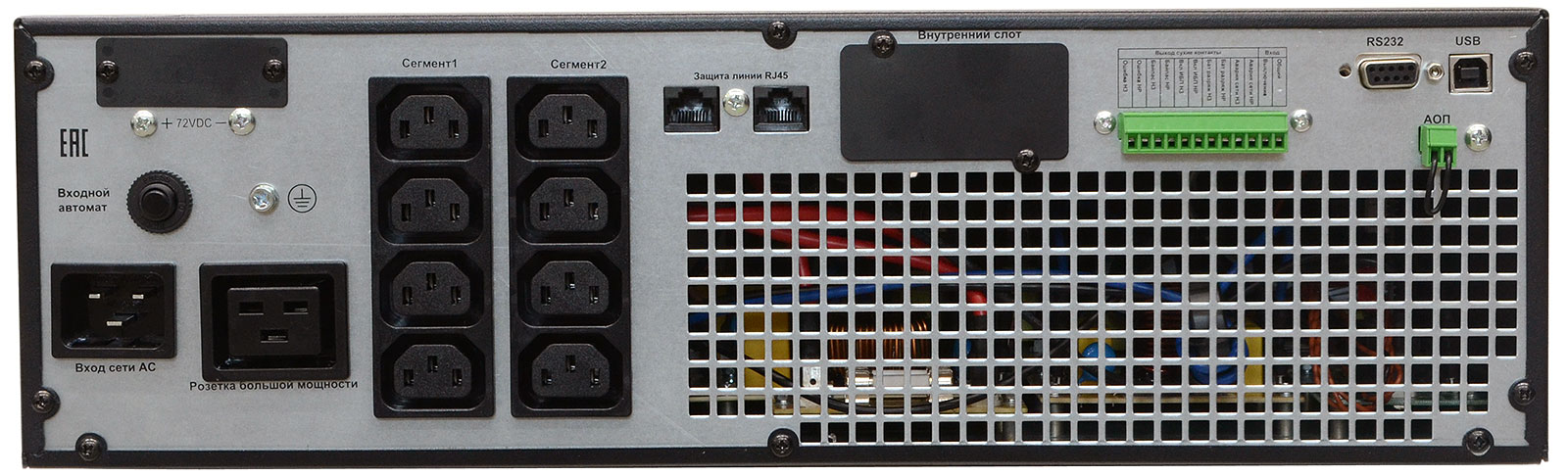

Также на задней панели имеется защита локальной сети, выполненная в виде двух разъемов RJ45. При подключении линии Ethernet к входному и выходному разъему обеспечивается подавление импульсных помех.

Подробней про возможности удаленного мониторинга и контроля ИБП "Связь инжиниринг".

Управление электропитанием нагрузки

Выходные розетки ИБП разделены на два сегмента с возможностью установки приоритета в настройках меню. Например, для одного из сегментов можно настроить поддержку электропитания до полного разряда аккумуляторов. Таким образом, заряд аккумуляторов максимально используется для поддержки автономной работы наиболее важного оборудования. В моделях 3000 ВА первый сегмент дополняется одной розеткой увеличенной мощности на 16 ампер.

Защита от короткого замыкания по выходу и перегрузки реализована в виде автоматического выключателя и на микропроцессорном уровне. В режиме двойного преобразования при перегрузке до 150% от максимальной мощности в течение 30 секунд ИБП переходит на обходную линию во избежание повреждений инвертора. При снижении нагрузки до нормального значения автоматически возвращается в режим двойного преобразования. Если срабатывает автоматический выключатель его легко вернуть нажатием в исходное состояние.

Допустимый диапазон входных напряжений и частот для перехода на обходную линию байпас настраивается в меню. Если в аварийной ситуации, такой как перегрузка, перегрев или сбой в работе, параметры входной электросети выходят за заданные пределы значений, вместо перехода на обходную линию ИБП отключается. В серии СИПБ байпас основан на электронной коммутации управляемым диодом, но при необходимости доступен механический переключатель обходной цепи в виде отдельного устройства.

Сокращение затрат

Экономия электроэнергии может быть обеспечена включением энергосберегающего режима. Если в меню пользователем установлено разрешение использования этого режима, ИБП автоматически переключается на обходную линию байпас, когда напряжение электросети в норме. Соответственно исключаются потери на преобразование электроэнергии. В случае выхода параметров электросети из нормальных пределов ИБП сразу возвращается в режим двойного преобразования.

В моделях напольно-стоечного исполнения замена аккумуляторов может выполняться пользователем без отключения защищаемого оборудования. При этом не требуется демонтаж ИБП из стойки – достаточно снять переднюю крышку, отсоединить разъем и выкрутить два фиксирующих винта, а затем вынуть блок аккумуляторов.

Увеличение времени автономной работы оборудования

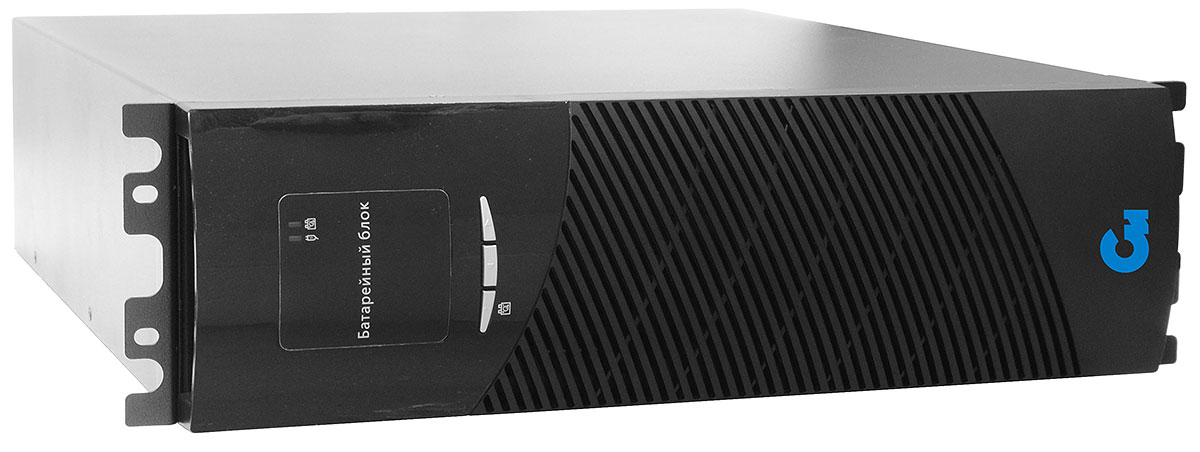

Вместе с ИБП могут поставляться дополнительные батарейные блоки для увеличения времени автономной работы. Они имеют корпус аналогичного исполнения и могут устанавливаться рядом с ИБП, многократно увеличивая время батарейной поддержки. Кроме того, доступны исполнения 19'' ИБП без встроенных аккумуляоров, но с мощным зарядным устройством для подключения внешних аккумуляторов большой емкости.

Широкий модельный ряд и большой выбор дополнительных опций для ИБП серии СИПБ делают их универсальным решением для обеспечения бесперебойной работы ответственного оборудования.
