ИБП Связь инжиниринг СИПБ 6-20 кВА

ИБП серии СИПБ мощностью от 6 до 20 кВА обеспечивают защиту электропитания серверного, телекоммуникационного и прочего ответственного оборудования на уровне стойки или серверной. Современные конструктивные решения и высокий коэффициент выходной мощности обеспечивает большую нагрузочную способность при компактном корпусе устройств.

ИБП "Связь инжиниринг" - сделано в России.

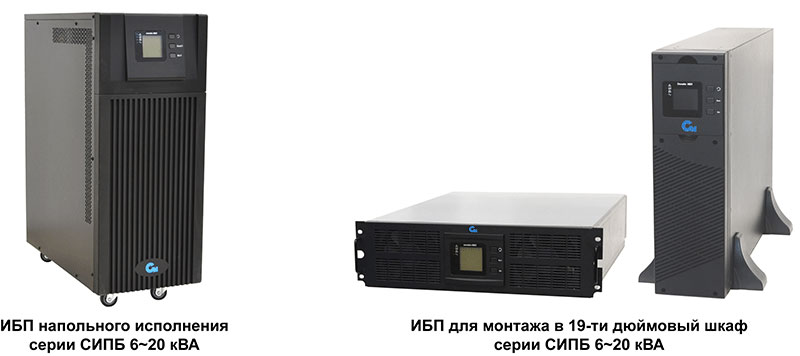

ИБП доступны в двух исполнениях корпуса для напольной установки и в 19-ти дюймовый монтажный шкаф, стандартизированный по ГОСТ 28601.2 (МЭК 297). Кроме того, ИБП в 19-ти дюймовом корпусе мощностью 6 и 10 кВА комплектуются подставками для напольной установки.

Основные преимущества

Подключение

Высокий коэффициент мощности до 0.9 повышает плотность мощности
Синусоидальное выходное напряжение во всех режимах работы и нулевое время переключения на аккумуляторы
Возможность параллельной работы до четырех ИБП
Доступны модели с трехфазным входом для равномерной нагрузки на электросеть
Увеличенное время автономной работы подключением дополнительных аккумуляторных блоков
Автоматическое включение оборудования при восстановлении электросети
"Холодный" старт - включение ИБП при отсутствии электропитания

Управление

Информативный ЖК-дисплей и дополнительная мнемосхема
Встроенные интерфейсы управления USB, RS-232
Внутренний слот для карт SNMP, Modbus или "сухие" контакты
Порт аварийного отключения (EPO)
Дополнительный интерфейс "сухие" контакты (опционально)

Установка и эксплуатация

Универсальная установка в 19" стойку или на пол
Высота в стойке силового модуля 3U
Режим высокой эффективности для экономии электроэнергии (ЕСО)
Интеллектуальный заряд аккумуляторов для продления их срока службы
Автоматическое самотестирование для увеличения надежности системы

Подробное описание

Широкий модельный ряд

Благодаря большому выбору моделей высокой мощности ИБП серии СИПБ способны обеспечить централизованную защиту электропитания целой стойки с оборудованием или всей серверной. Все модели имеют коэффициент выходной мощности равный 0.9 для электропитания защищаемого оборудования с высокой активной мощностью.

Напольные ИБП могут поставляться с установленными внутрь стандартными аккумуляторами или с встроенным мощным зарядным устройством. Ток зарядного устройства настраивается в пределах до 10 ампер, что позволяет комплектовать ИБП внешними аккумуляторными стеллажами большой емкости, многократно увеличивая время автономной работы системы.

ИБП для монтажа в 19-ти дюймовый монтажный шкаф не имеют встроенных аккумуляторов в силовом блоке и всегда должны иметь в комплекте не менее одного батарейного блока.

Удобная индикация

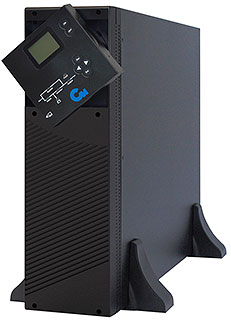

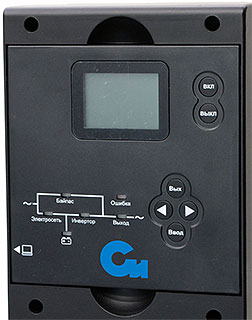

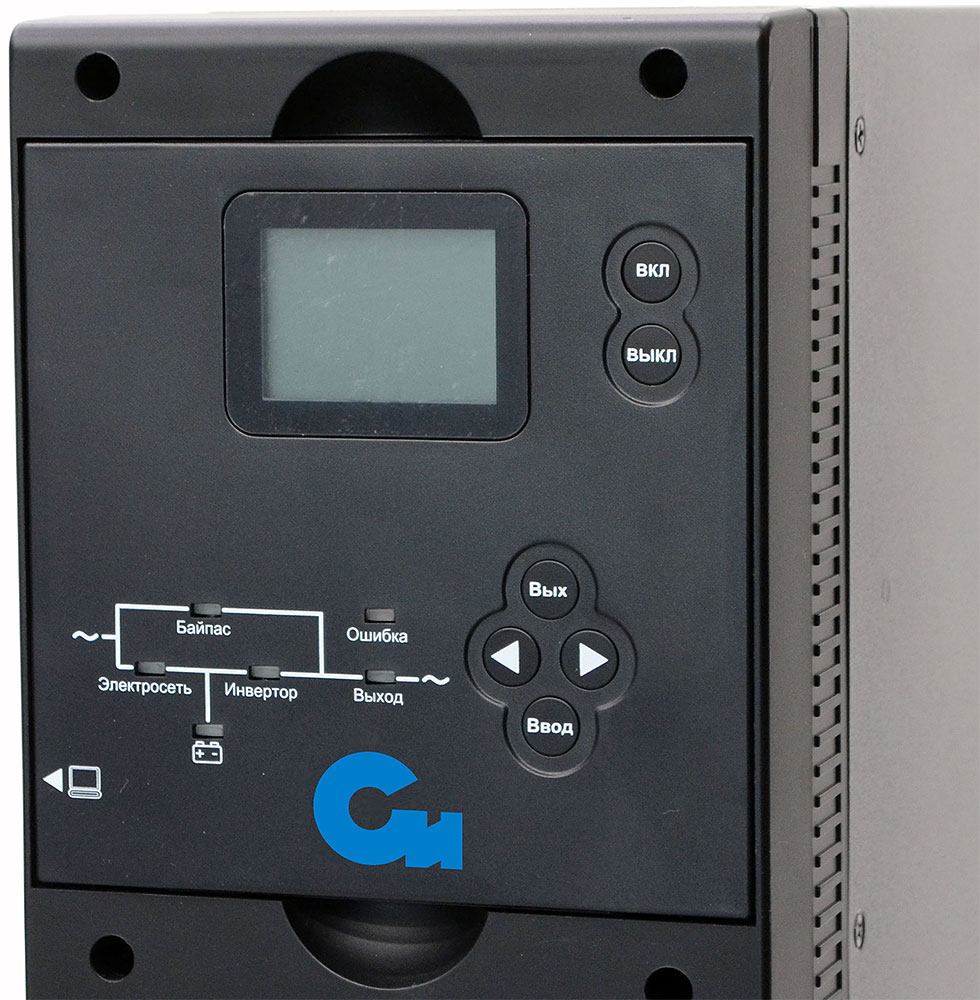

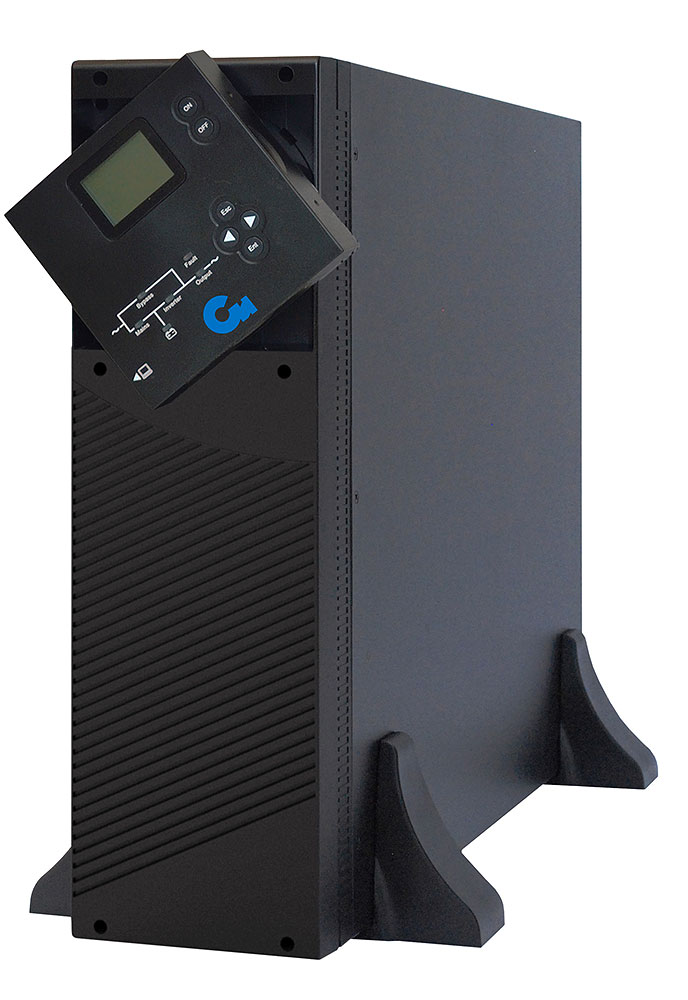

ИБП оснащаются удобным цифровым жидкокристаллическим дисплеем, совмещенным со светодиодными индикаторами рабочего режима или мнемосхемой. Для моделей напольно-стоечного исполнения возможен поворот дисплея в зависимости от расположения ИБП в горизонтальном или вертикальном положении.

В нормальном режиме работы на дисплее отображаются значения основных рабочих параметров напряжения на входе и выходе ИБП. Кроме того, светодиодные индикаторы показывают источник электропитания нагрузки:

инвертор в режиме двойного преобразования напряжения электросети;
инвертор от аккумуляторных батарей;
обходная линия байпас

При возникновении аварийной ситуации загорается красный индикатор, на дисплее отображается код ошибки и издается звуковой сигнал.

Большой выбор коммуникационных интерфейсов

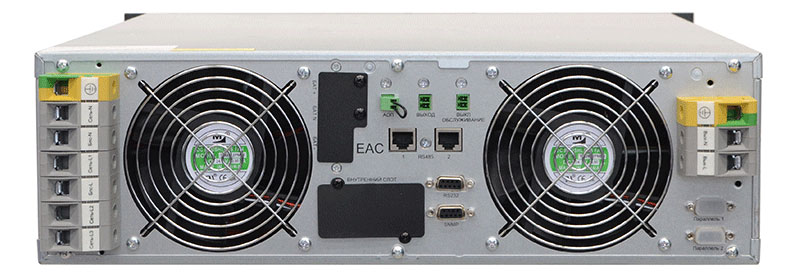

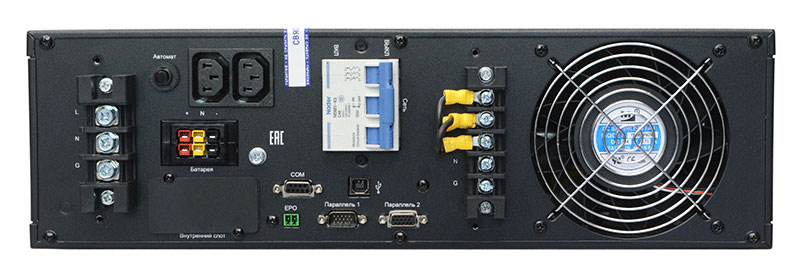

Для мониторинга ИБП и электросети, а также передачи команд управления на задней панели расположено несколько различных коммуникационных портов.

Порты RS232 и USB для прямого подключения. При подключении по одному из этих портов программное обеспечение управления электропитанием получает информацию о статусе ИБП и может выполнить корректное сворачивание операционной системы при разряде аккумуляторов.

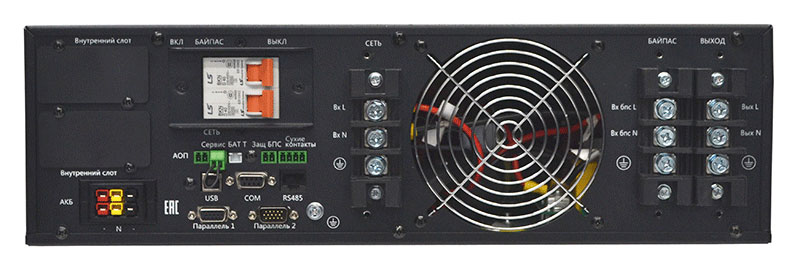

Слоты для установки плат управления SNMP, "сухие" контакты и Modbus. Возможна установка одной из стандартных плат мониторинга и управления: сетевой карты, работающей по протоколу SNMP, релейной карты "сухие" контакты (AS400) или платы с интерфейсом Modbus RTU. Доступны модели 6-10 кВА 1в1 фазу с двумя внутренними слотами для карт управления и раздельным вводом основной электросети и байпас. В моделях для 19'' стойки 3в1 фазу мощностью 10, 15 и 20 кВА на задней панели предусмотрен один внутренний слот для карт управления, а также разъемы для подключения внешней карты SNMP, управления внешнего сервисного байпас и встроенный интерфейс RS485 (Modbus).

Вход аварийного отключения (EPO, Emergency Power Off). Двухконтактный разъем зеленого цвета, обеспечивающий мгновенное отключение ИБП и подключенного к нему оборудования в аварийных ситуациях. Например, срабатывание пожарной сигнализации или другой подобной ситуации, когда электрические цепи должны быть обесточены.

Подробней про возможности удаленного мониторинга и контроля ИБП "Связь инжиниринг".

Параллельная работа ИБП для резервирования или увеличения мощности

ИБП серии СИПБ мощностью от 6 кВА и выше допускают работу в параллельном режиме до четырех устройств. Эта функция позволяет создавать отказоустойчивые системы бесперебойного питания с резервированием или увеличивать общую выходную мощность системы.

Каждый ИБП имеет два порта параллельной работы, образуя кольцевое соединение для повышения надежности. Таким образом, даже при обрыве одного из кабелей параллельной работы функционирование всей системы не будет нарушено.

Удобное обслуживание

В ИБП используются стандартные аккумуляторы напряжением 12 В и емкостью 7 или 9 Ач, которые могут быть заменены квалифицированным персоналом с соблюдением соответствующих мер предосторожности. При этом нет необходимости в использовании специального программного обеспечения.

Модели напольного исполнения оснащены механическим переключателем обходного режима байпас для проведения сервисных работ. При снятии защитной крышки переключателя ИБП автоматически переходит на электронный байпас для защиты инвертора от случайного повреждения. После этого можно выполнить переключение ИБП в обходной режим и проводить работы по сервисному обслуживанию без выключения нагрузки.

ИБП для монтажа в 19-ти дюймовую стойку могут комплектоваться механическим сервисным переключателем байпас в виде отдельного блока.

ИБП серии СИПБ 6-20 кВА предлагают широкий выбор решений для обеспечения бесперебойной работы групп ответственного оборудования в течения длительного времени с возможностью удаленного мониторинга состояния системы.
